Жалюзійний апарат холодильної камери тепловоза
Номер патенту: 12631
Опубліковано: 15.02.2006
Автори: Коваленко Алім Олексійович, Найш Наум Михайлович, Монахов Роман Федорович, Алекса Наталія Володимирівна, Лозовой Володимир Григорович, Соколов Володимир Ілліч
Формула / Реферат
Жалюзійний апарат холодильної камери тепловоза, що містить жалюзі з поворотними стулками, один кінець яких шарнірно закріплений, а інший - прикріплений до тяги, з'єднаної з дискретним приводом, керованим регулятором температури теплоносія, який відрізняється тим, що як дискретний привід використано пропорційний привід, пристрій також оснащений датчиком напрямку руху і датчиком відносної швидкості повітря.
Текст

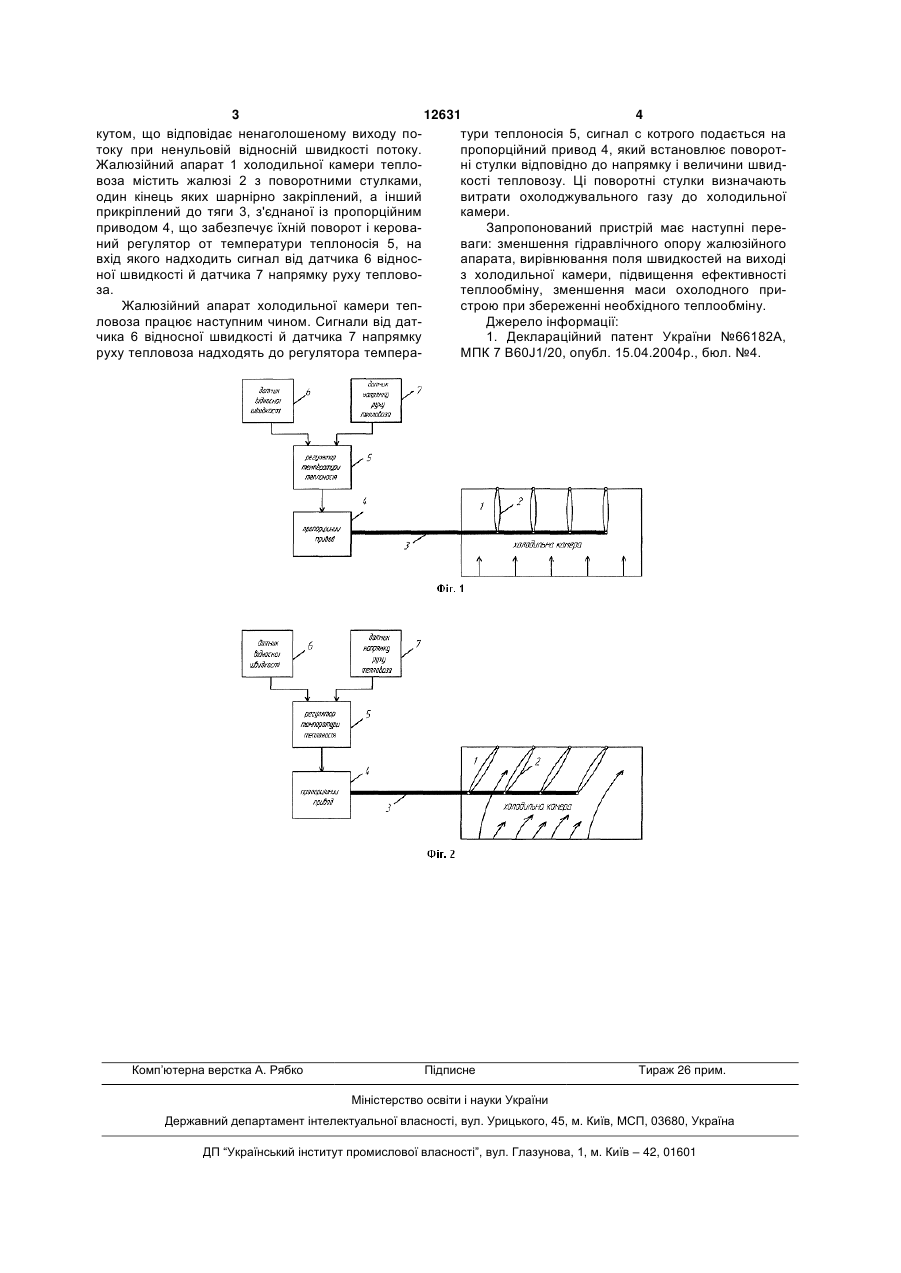

Жалюзійний апарат холодильної камери тепловоза, що містить жалюзі з поворотними стулками, один кінець яких шарнірно закріплений, а інший - прикріплений до тяги, з'єднаної з дискретним приводом, керованим регулятором температури теплоносія, який відрізняється тим, що як дискретний привід використано пропорційний привід, пристрій також оснащений датчиком напрямку руху і датчиком відносної швидкості повітря. (19) (21) u200508243 (22) 22.08.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Коваленко Алім Олексійович, Соколов Володимир Ілліч, Найш Наум Михайлович, Лозовой Володимир Григорович, Алекса Наталія Володимирівна, Монахов Роман Федорович (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 12631 4 кутом, що відповідає ненаголошеному виходу потури теплоносія 5, сигнал с котрого подається на току при ненульовій відносній швидкості потоку. пропорційний привод 4, який встановлює поворотЖалюзійний апарат 1 холодильної камери теплоні стулки відповідно до напрямку і величини швидвоза містить жалюзі 2 з поворотними стулками, кості тепловозу. Ці поворотні стулки визначають один кінець яких шарнірно закріплений, а інший витрати охолоджувального газу до холодильної прикріплений до тяги 3, з'єднаної із пропорційним камери. приводом 4, що забезпечує їхній поворот і кероваЗапропонований пристрій має наступні перений регулятор от температури теплоносія 5, на ваги: зменшення гідравлічного опору жалюзійного вхід якого надходить сигнал від датчика 6 відносапарата, вирівнювання поля швидкостей на виході ної швидкості й датчика 7 напрямку руху тепловоз холодильної камери, підвищення ефективності за. теплообміну, зменшення маси охолодного приЖалюзійний апарат холодильної камери тепстрою при збереженні необхідного теплообміну. ловоза працює наступним чином. Сигнали від датДжерело інформації: чика 6 відносної швидкості й датчика 7 напрямку 1. Деклараційний патент України №66182А, руху тепловоза надходять до регулятора темпераМПК 7 B60J1/20, опубл. 15.04.2004р., бюл. №4. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
