Пристрій для нанесення рідкого паяльного матеріалу

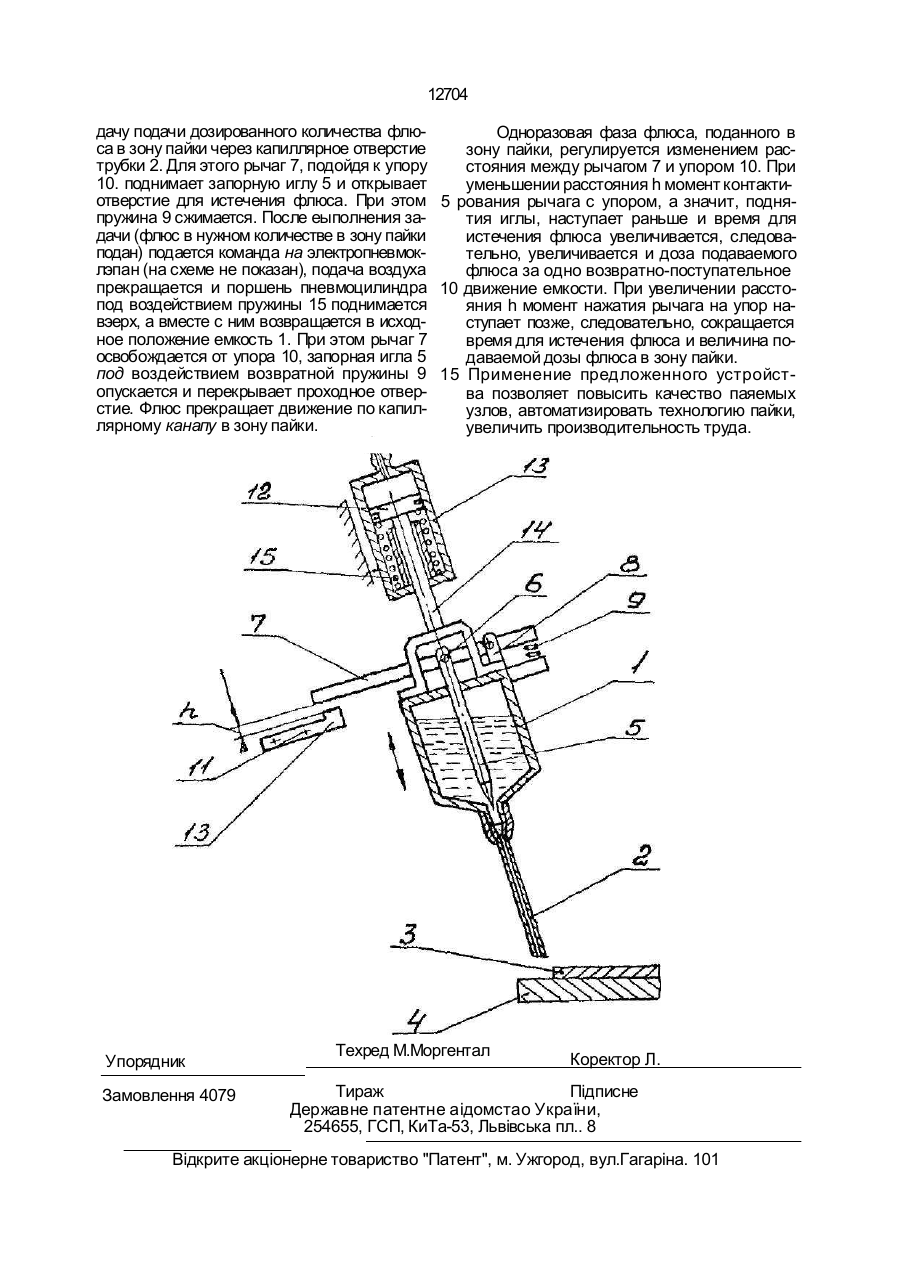

Ус тройс тво д ля нанес ения жидкого па яльного материала, с од ержащ ее емкос ть для жидкос ти, механизм под ачи жидкого паяльного материала, запорную иглу, расположенную о емкос ти и жес тко соед иненную с мех анизмом подачи жидкого паяльного материала, о т л и ч а ю щ е е с я тем. что оно снабжено механизмом перемещения емкости с флюсом, выполненным в виде пневмоцилинд ра с подпружиненным порш нем и штоком, жес тко соед иненным с емкос тью, механизм подачи паяльного материала выполнен в виде рычага, смонтированного на емкос ти упора, од но плечо рычага подпру жинено относ ительно емкос ти, а д ругое установлено с возможнос тью взаимодейс твия с упором. Изобретение относится к пайке и может быть использовано д ля автоматического нанесения флюса на паяемые поверх нос ти, в час тнос ти при пайке узлов полупроводниковых приборов. Изобретение пояс няетс я на чертеже. Ус тройс тво содержит емкос ть д ля флю са 1. На вых од ном конце емкос ти жес тко установлена тру бка 2 с капиллярным каналом для подачи жидкого флюс а на паяемую поверхнос ть 3 д етали 4. В ну три емкос ти 1 помещена запорная игла 5 с коническим острием, с помощью которой обеспечивается подача флюса к паяемой детали и прекращение подачи. Верхний конец иглы 5 шарнирно смонтирован на оси 6, установленной на рычаге 7, его более д линном плече. Р ычзг 7 шарнирно смонтирован на консоли 8 емкости 1. Правый, более короткий конец рычага 7 под пружинен с помощью пру жины 9. Под противоположным концом рычага 7 на расстоянии h от его нижней поверх нос ти ус тановлен у пор 10, взаимод ейс тву ющ ий с рычагом. Р асс тояние h между рычагом 7 и упором 10 регулируется пу тем под нятия или опускания у пора 10 и фикс иру ется винтом 11. Емкость 1 жестко связана с поршнем 12 пнесмоцилиндра 13 через ш ток 14. Ход поршня 12 вниз под пружинен с помощью пружины 15. Ус тро йс тво д ля нан ес ения жид кого флюс а работает с ледующим образом. Через э лектропневмоклапаны (на схеме не показаны) воздух пос ту пает в полос ть пневмоцилиндра 13. Поршень 12, передвигаясь вниз, опускает емкость 1 на регулируемое расс тояние h и конец тру бки 2 подх од ит к паяемой поверх нос ти 3 детали 4. Пос л е того, как зазор h выбран, дальнейш ее д вижение порш ня пневмоцилиндра решает за С > о О 12704 дачу подачи дозированного количества флюОдноразовая фаза флюса, поданного в са в зону пайки через капиллярное отверстие зону пайки, регулируется изменением раструбки 2. Для этого рычаг 7, подойдя к упору стояния между рычагом 7 и упором 10. При 10. поднимает запорную иглу 5 и открывает уменьшении расстояния h момент контактиотверстие для истечения флюса. При этом 5 рования рычага с упором, а значит, подняпружина 9 сжимается. После еыполнения затия иглы, наступает раньше и время для дачи (флюс в нужном количестве в зону пайки истечения флюса увеличивается, следоваподан) подается команда на электропневмоктельно, увеличивается и доза подаваемого лэпан (на схеме не показан), подача воздуха флюса за одно возвратно-поступательное прекращается и поршень пневмоцилиндра 10 движение емкости. При увеличении расстопод воздействием пружины 15 поднимается яния h момент нажатия рычага на упор навэерх, а вместе с ним возвращается в исходступает позже, следовательно, сокращается ное положение емкость 1. При этом рычаг 7 время для истечения флюса и величина поосвобождается от упора 10, запорная игла 5 даваемой дозы флюса в зону пайки. под воздействием возвратной пружины 9 15 Применение предложенного устройстопускается и перекрывает проходное отверва позволяет повысить качество паяемых стие. Флюс прекращает движение по капилузлов, автоматизировать технологию пайки, лярному канапу в зону пайки. увеличить производительность труда. Упорядник Замовлення 4079 Техред М.Моргентал Коректор Л. Тираж Підписне Державне патентне аідомстао України, 254655, ГСП, КиТа-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
