Пристрій для дозованої подачі припою

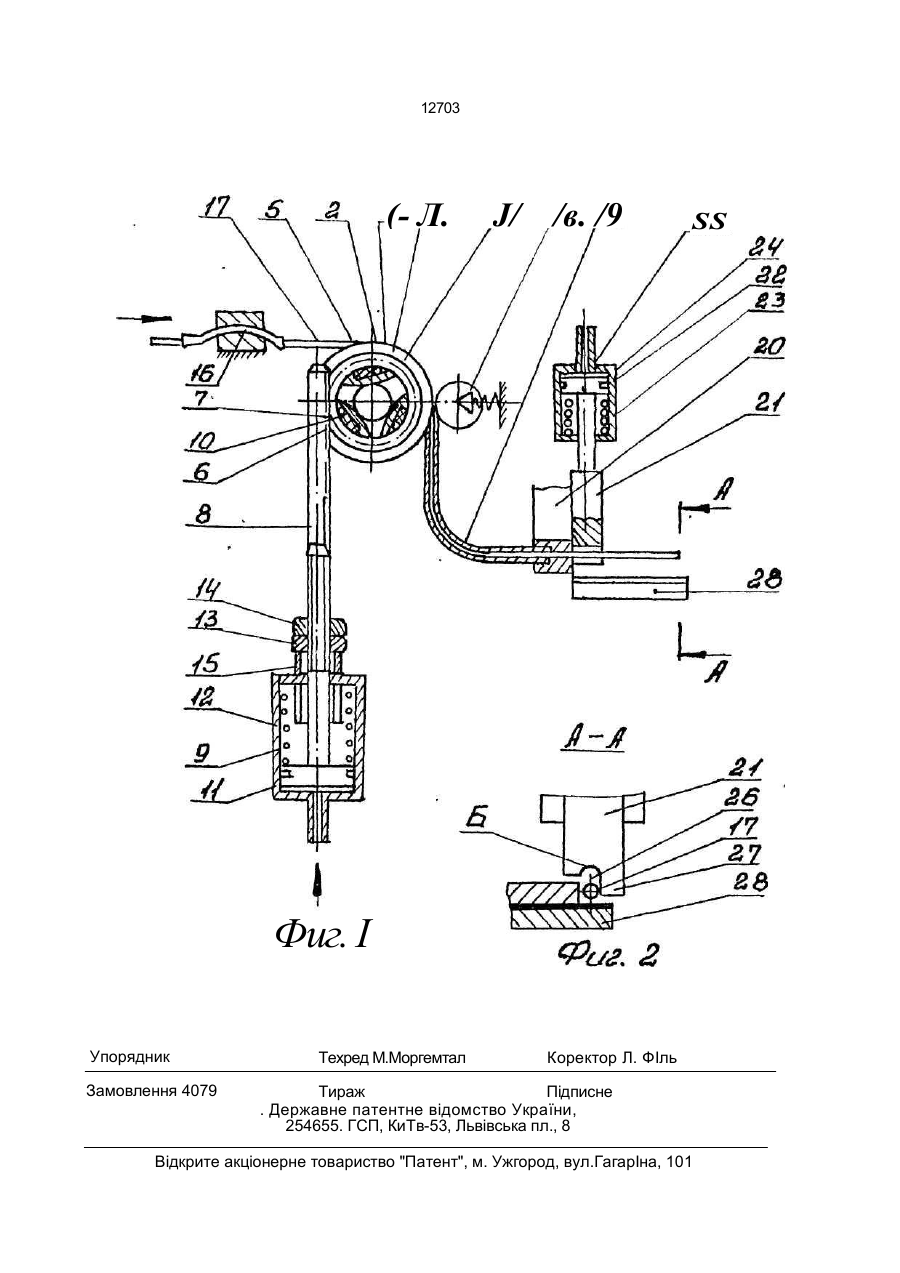

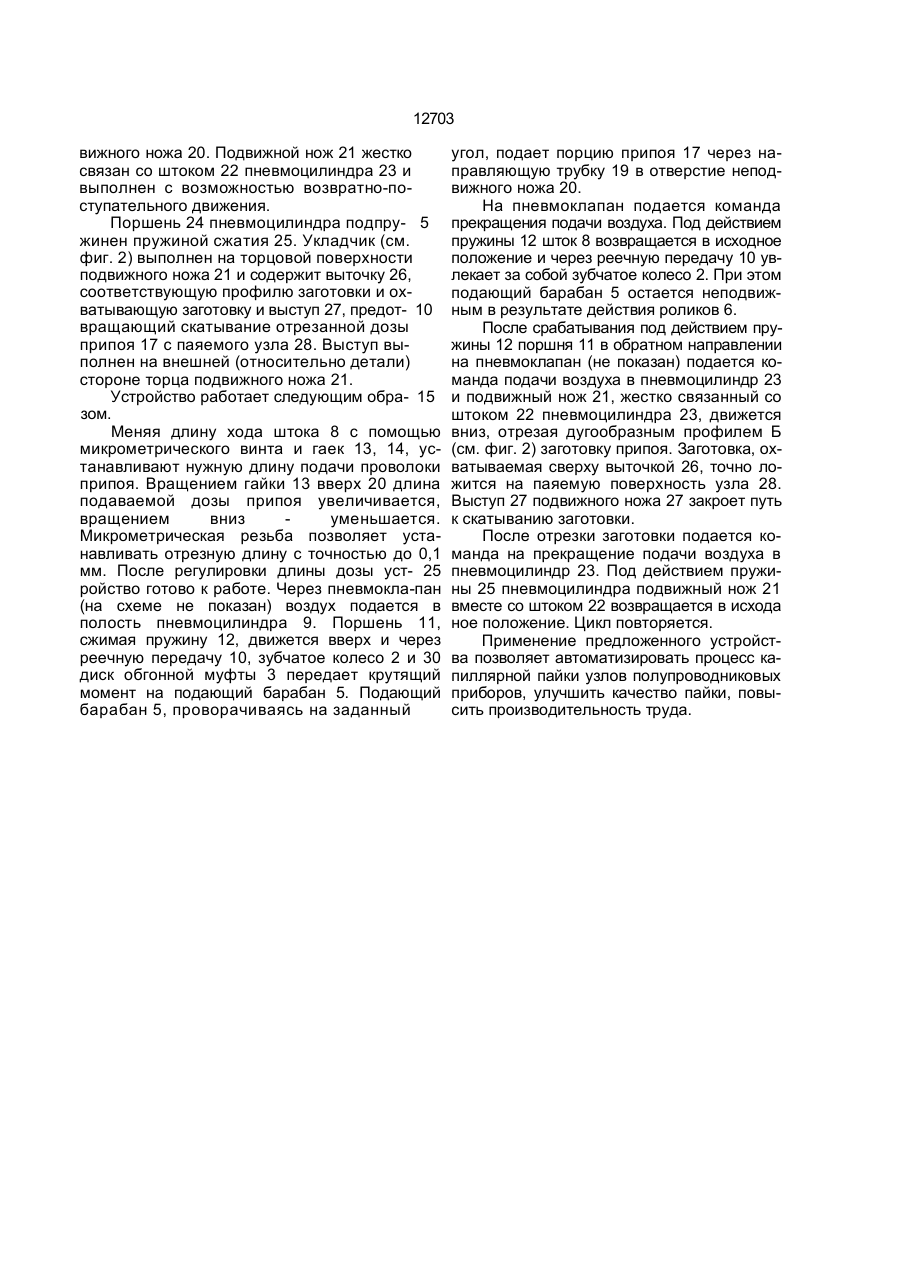

Устройство для дозированной подачи припоя, содержащее барабан с припоем, механизм подачи припоя, неподвижный нож с выполненным в нем сквозным отверстием для размещения припоя, подвижный нож с приводом, о т л и ч а ю щ е е с я тем. что механизм подачи выполнен в виде обгонной муфты, реечной передачи и пневмоцилиндра, шток которого соединен с рейкой с возможностью регулирования хода штока, барабан и зубчатое колесо реечной передачи смонтированы на одной оси с обгонной муфтой, на торцевой поверхности подвижного ножа выполнена выточка и выступ для ориентирования и укладки припоя в зону соединения. Изобретение относится к пайке, в частности к устройствам для дозированной подачи и укладки проволочного припоя при капиллярной пайке металлов, и может быть использовано в машинах автоматической пайки деталей и узлов полупроводниковых приборов. Целью изобретения является расширение технологических возможностей известного приспособления за счет обеспечения возможности использования проволоки припоя малого диаметра (0 1 м) для капиллярной пайки, а также создание возможности плавной регулировки подаваемой заготовки припоя. На фиг. 1 дано схематическое изображение устройства, общий вид; на фиг. 2 - сечение А-А на фиг. 1. Устройство состоит из обгонной муфты 1, содержащей зубчатое колесо 2, посаженное на лист обгонной муфты 3. С диском 3 через вал 4 жестко связан подающий барабан 5, имеющий на периферии кольцевую канавку для укладки припоя (не показана). Цилиндрические ролики 6, установленные в скошенных гнездах 7, стопорят обратный ход диска 3. Зубчатое колесо 2 с диском обгонной муфты 3 приводятся в движение штоком 8 пневмоцмлиндра 9 через реечную передачу 10. Поршень 11 пневмоцилиндра 9 подпружинен сверху пружиной сжатия 12. Зубчатая рейка 10 выполнена в верхней части штока 8, в нижней его части имеется микрометрическая резьба с гайкой 13 и контргайкой 14, взаимодействующими с упором 15 и предназначенными для тонкой регулировки хода штока 8, а значит и подачи проволоки припоя в зону отрезки и пайки. Упор 15 смонтирован на верхнем торце пневмоцилиндра 9. Трубка - рихтователь 16 служит для выпрямления проволоки припоя 17. Отрехтованная проволока направляется на подающий барабан 5, охватывая его петлей, и через прижимной ролик 18 и направляющую трубку 19 подается в отверстие непод и С О СО О 12703 вижного ножа 20. Подвижной нож 21 жестко связан со штоком 22 пневмоцилиндра 23 и выполнен с возможностью возвратно-поступательного движения. Поршень 24 пневмоцилиндра подпру- 5 жинен пружиной сжатия 25. Укладчик (см. фиг. 2) выполнен на торцовой поверхности подвижного ножа 21 и содержит выточку 26, соответствующую профилю заготовки и охватывающую заготовку и выступ 27, предот- 10 вращающий скатывание отрезанной дозы припоя 17 с паяемого узла 28. Выступ выполнен на внешней (относительно детали) стороне торца подвижного ножа 21. Устройство работает следующим обра- 15 зом. Меняя длину хода штока 8 с помощью микрометрического винта и гаек 13, 14, устанавливают нужную длину подачи проволоки припоя. Вращением гайки 13 вверх 20 длина подаваемой дозы припоя увеличивается, вращением вниз уменьшается. Микрометрическая резьба позволяет устанавливать отрезную длину с точностью до 0,1 мм. После регулировки длины дозы уст- 25 ройство готово к работе. Через пневмокла-пан (на схеме не показан) воздух подается в полость пневмоцилиндра 9. Поршень 11, сжимая пружину 12, движется вверх и через реечную передачу 10, зубчатое колесо 2 и 30 диск обгонной муфты 3 передает крутящий момент на подающий барабан 5. Подающий барабан 5, проворачиваясь на заданный угол, подает порцию припоя 17 через направляющую трубку 19 в отверстие неподвижного ножа 20. На пневмоклапан подается команда прекращения подачи воздуха. Под действием пружины 12 шток 8 возвращается в исходное положение и через реечную передачу 10 увлекает за собой зубчатое колесо 2. При этом подающий барабан 5 остается неподвижным в результате действия роликов 6. После срабатывания под действием пружины 12 поршня 11 в обратном направлении на пневмоклапан (не показан) подается команда подачи воздуха в пневмоцилиндр 23 и подвижный нож 21, жестко связанный со штоком 22 пневмоцилиндра 23, движется вниз, отрезая дугообразным профилем Б (см. фиг. 2) заготовку припоя. Заготовка, охватываемая сверху выточкой 26, точно ложится на паяемую поверхность узла 28. Выступ 27 подвижного ножа 27 закроет путь к скатыванию заготовки. После отрезки заготовки подается команда на прекращение подачи воздуха в пневмоцилиндр 23. Под действием пружины 25 пневмоцилиндраподвижный нож 21 вместе со штоком 22 возвращается в исхода ное положение. Цикл повторяется. Применение предложенного устройства позволяет автоматизировать процесс капиллярной пайки узлов полупроводниковых приборов, улучшить качество пайки, повысить производительность труда. 12703 (- Л. J/ /в. /9 SS Фиг. I Упорядник Замовлення 4079 Техред М.Моргемтал Коректор Л. ФІль Тираж Підписне . Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
