Система повітряного охолодження тягових електричних машин тепловозів
Номер патенту: 9809
Опубліковано: 17.10.2005
Формула / Реферат
Система повітряного охолодження тягових електричних машин тепловозів, що містить відцентровий вентилятор СО та повітропровід, яка відрізняється тим, що система оснащена нерухомими елементами.
Текст

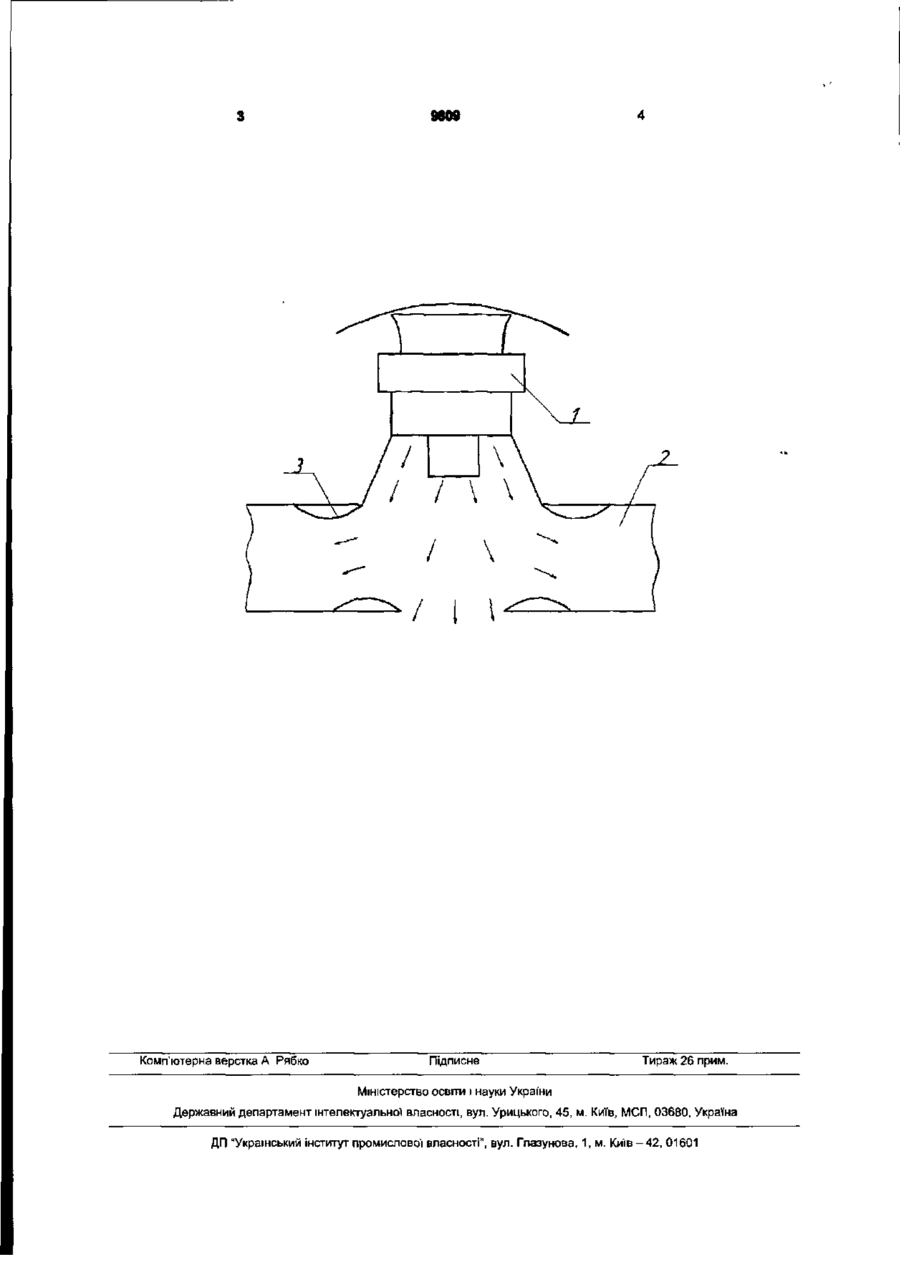

Система повітряного охолодження тягових електричних машин тепловозів, що містить відцентровий вентилятор СО та повітропровід, яка відрізняється тим, що система оснащена нерухомими елементами. Корисна модель відноситься до транспортного машинобудування і може бути використана як система повітряного охолодження тягових електричних машин тепловозів. Відомо система примусового охолодження для комплексу електроустаткування електровозів або тепловозів з електричною передачею, яка містить відцентровий вентилятор системи охолодження (СО) та повітропровід, [див. пат. Японії кл. 79А12, №4526, заявл. 21.10.65, опубл. 16.02.70] - прототип. Недоліком відомої системи є те, що при надходженні в повітропровід повітря вдаряється об його стінки, що створює додаткові навантаження на раму тепловоза. В основу корисної моделі поставлено задачу удосконалення системи повітряного охолодження тягових електричних машин тепловозів шляхом того, що повітропровід постачений нерухомими елементами, виконаними по радіусу, які зменшують втрати тиску на вхід і поворот потоку повітря, при його розподілу на складові, і забезпечують дифузійний ефект. Поставлена задача досягається тим, що система повітряного охолодження, яка містить відцентровий вентилятор СО, повітропровід, згідно корисної моделі, постачена нерухомими елементами Переваги запропонованого технічного рішення: одержання ненаголошеного входу повітря у повітропровід, розташований у рамі тепловоза. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено систему повітряного охолодження тягових електричних машин тепловозів, яка містить відцентровий вентилятор 1 СО, повітропровід 2, нерухомі елементи 3. Система охолодження тягових електричних машин тепловозів працює наступним чином: повітря засмоктується відцентровим вентилятором 1 СО, потім по повітропроводу 2 за рахунок нерухомих елементів 3 зменшує втрату тиску на вхід і поворот потоку повітря, при його розподілі на складові, і забезпечує дифузійний ефект. О) о оо 9809 / I \ Комп'ютерна верстка А Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of air cooling of tractive electrical machines of diesel locomotives
Автори англійськоюBykadorov Vadym Viktorovich, Bashkov Vadym Mykhailovych
Назва патенту російськоюСистема воздушного охлаждения тяговых электрических машин тепловозов
Автори російськоюБикадоров Вадим Викторович, Башков Вадим Михайлович
МПК / Мітки
МПК: B61C 5/00
Мітки: охолодження, тепловозів, система, машин, електричних, тягових, повітряного
