F16D 9/00 — Муфти із запобіжними елементами для роз’єднання

Номер патенту: 109540

Опубліковано: 25.08.2016

Автори: Хода Зоя Федорівна, Кібітлевський Йосип Едуардович

МПК: F16D 9/00

Мітки: муфта, запобіжна

Формула / Реферат:

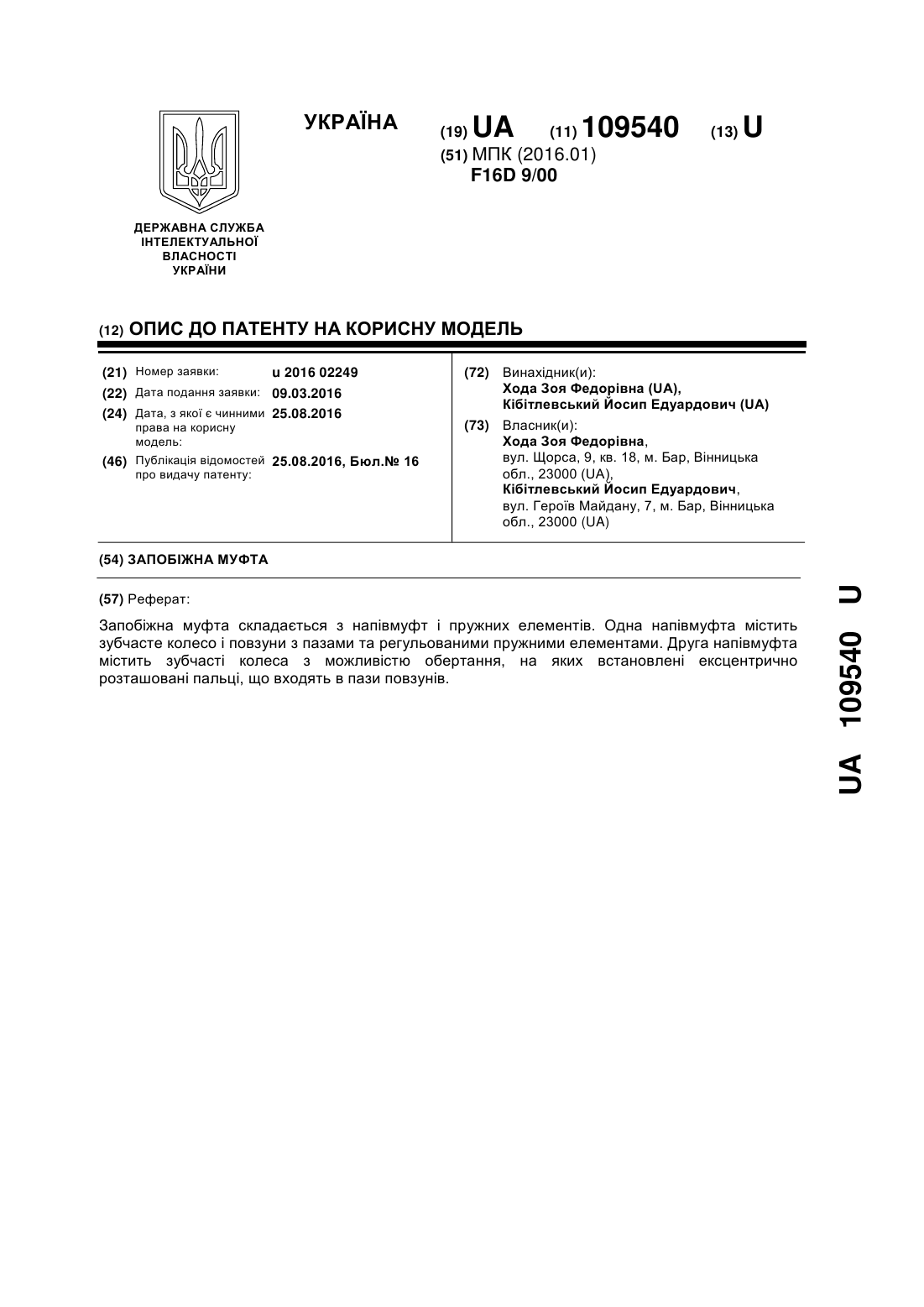

Запобіжна муфта, яка складається з напівмуфт і пружних елементів, яка відрізняється тим, що одна напівмуфта містить зубчасте колесо і повзуни з пазами та регульованими пружними елементами, а друга напівмуфта містить зубчасті колеса з можливістю обертання, на яких встановлені ексцентрично розташовані пальці, що входять в пази повзунів.

Номер патенту: 106426

Опубліковано: 26.08.2014

Автори: Корчагіна Тетяна В'ячеславівна, Корчагін В'ячеслав Олександрович

МПК: B21B 35/14, B21B 33/00, F16D 9/00 ...

Мітки: з'єднання, прокатного, запобіжний, валка, шпинделем, вузол

Формула / Реферат:

1. Запобіжний вузол з'єднання прокатного валка зі шпинделем, що містить шліцьовий хвостовик прокатного валка, головку шпинделя і запобіжну муфту, змонтовану між ними, який відрізняється тим, що муфта виконана у вигляді шліцьової втулки з буртиком на кінці, яка змонтована в розточці лопаті муфти на її маточині з можливістю обертання при спрацюванні муфти і зафіксована від осьового переміщення відносно лопаті притискним кільцем, при цьому по...

Номер патенту: 81059

Опубліковано: 25.06.2013

Автори: Паненко Вадим Григорович, Криворучко Олександр Сергійович, Мовчан Сергій Олексійович, Шишов Валерій Володимирович, Покотило Микола Іванович

МПК: F16D 9/00

Мітки: штифтами, зрізними, муфта, запобіжна

Формула / Реферат:

1. Запобіжна муфта зі зрізними штифтами, яка містить вал, півмуфти, кільцевий центрувальний бурт, запобіжну втулку, два штифти, розташовані у втулках і розміщені діаметрально протилежно один одному, яка відрізняється тим, що з метою підвищення надійності штифти з двох сторін забезпечені зовнішньою різьбою, на якій встановлені центрувальні гайки, бурт виконаний ступінчастим і сполучається із запобіжною втулкою з циліндровим зазором, а...

Номер патенту: 102156

Опубліковано: 10.06.2013

Автор: Корчагіна Тетяна В'ячеславівна

МПК: F16D 9/00, B21B 33/00, B21B 35/14 ...

Мітки: муфта, самовідновлювальна, запобіжна

Формула / Реферат:

1. Муфта запобіжна самовідновлювальна для з'єднання кінців валів прокатного обладнання в умовах підвищених динамічних навантажень, що містить ведучу півмуфту з пальцями, взаємодіючу через пружні елементи з веденою півмуфтою, в якій змонтований фрикційний запобіжний пристрій з силовим замиканням конусів за допомогою пружин, яка відрізняється тим, що ведена півмуфта має центральний конічний отвір, в якому змонтована конічна втулка, а на...

Номер патенту: 99777

Опубліковано: 25.09.2012

Автори: Карлушин Сергій Юрійович, Корчагін В'ячеслав Олександрович, Артюх Геннадій Васильович, Артюх Віктор Геннадійович, Корчагіна Тетяна В'ячеславівна

МПК: F16D 9/00, B21B 33/00, B21B 35/14 ...

Мітки: валка, шпинделем, вузол, запобіжний, з'єднання, прокатного

Формула / Реферат:

1. Запобіжний вузол з'єднання прокатного валка зі шпинделем, що містить хвостовик прокатного валка з лисками й муфту шпинделя з центральним отвором і пазами, які контактують з лисками хвостовика, який відрізняється тим, що на муфті в одній площині виконані внутрішнє й зовнішнє проточування, що утворюють кільцеву перемичку, товщина якої визначається з виразу:δ/D=0,05÷0,1,де δ - товщина перемички;D -...

Номер патенту: 96176

Опубліковано: 10.10.2011

Автор: Галченко Семен Микитович

МПК: F16D 19/00, F16D 43/20, F16D 47/00 ...

Мітки: самокерування, механізм, пружинно-гвинтовий

Формула / Реферат:

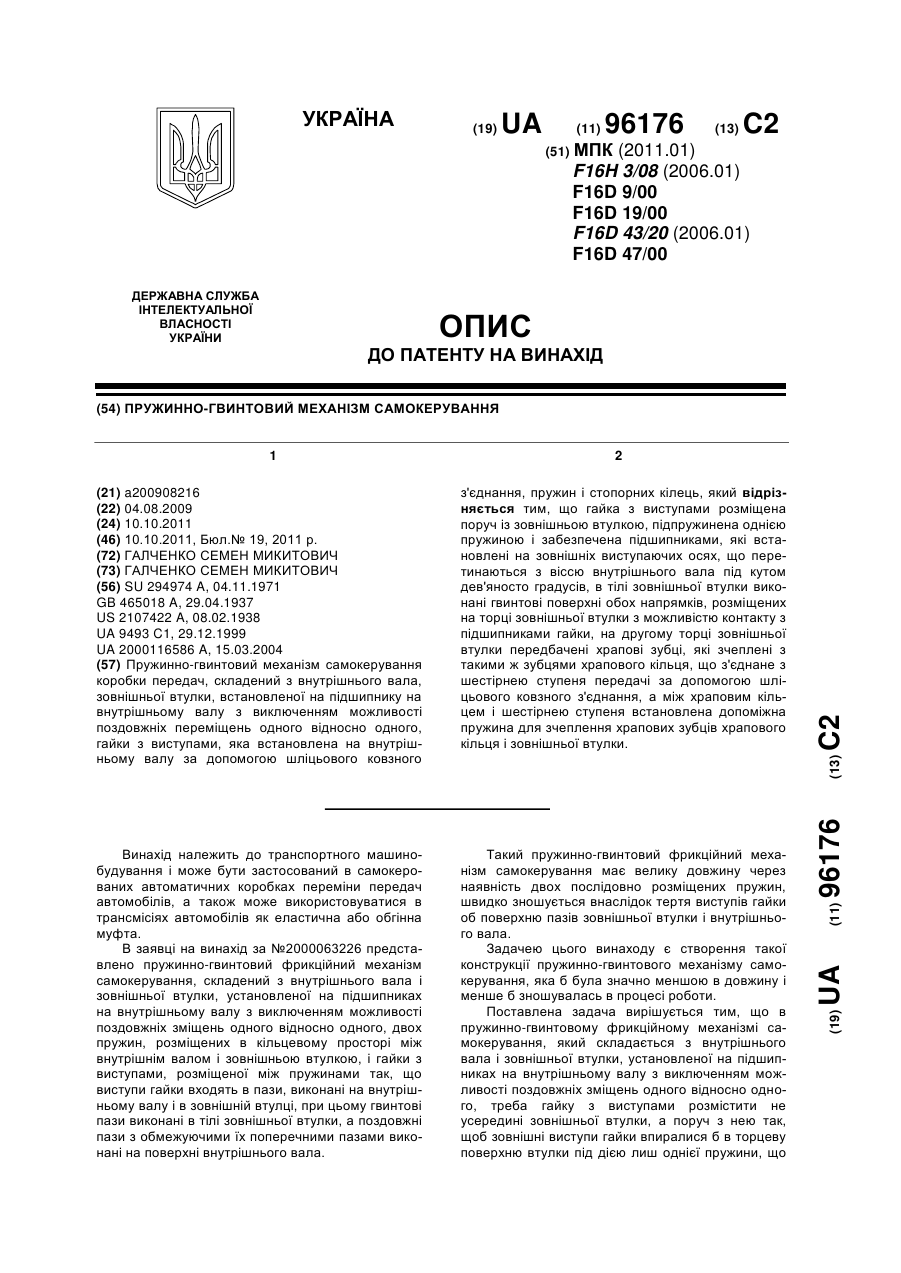

Пружинно-гвинтовий механізм самокерування коробки передач, складений з внутрішнього вала, зовнішньої втулки, встановленої на підшипнику на внутрішньому валу з виключенням можливості поздовжніх переміщень одного відносно одного, гайки з виступами, яка встановлена на внутрішньому валу за допомогою шліцьового ковзного з'єднання, пружин і стопорних кілець, який відрізняється тим, що гайка з виступами розміщена поруч із зовнішньою втулкою,...

Номер патенту: 90519

Опубліковано: 11.05.2010

Автор: Вассо Ален

МПК: F16H 57/00, F16D 9/00, F16H 1/20 ...

Мітки: моменту, містить, зубчаста, двигун, газотурбінний, передач, захисту, шестерінчаста, інтегрованого, передачу, яка, коробка, передача, таку, максимального

Формула / Реферат:

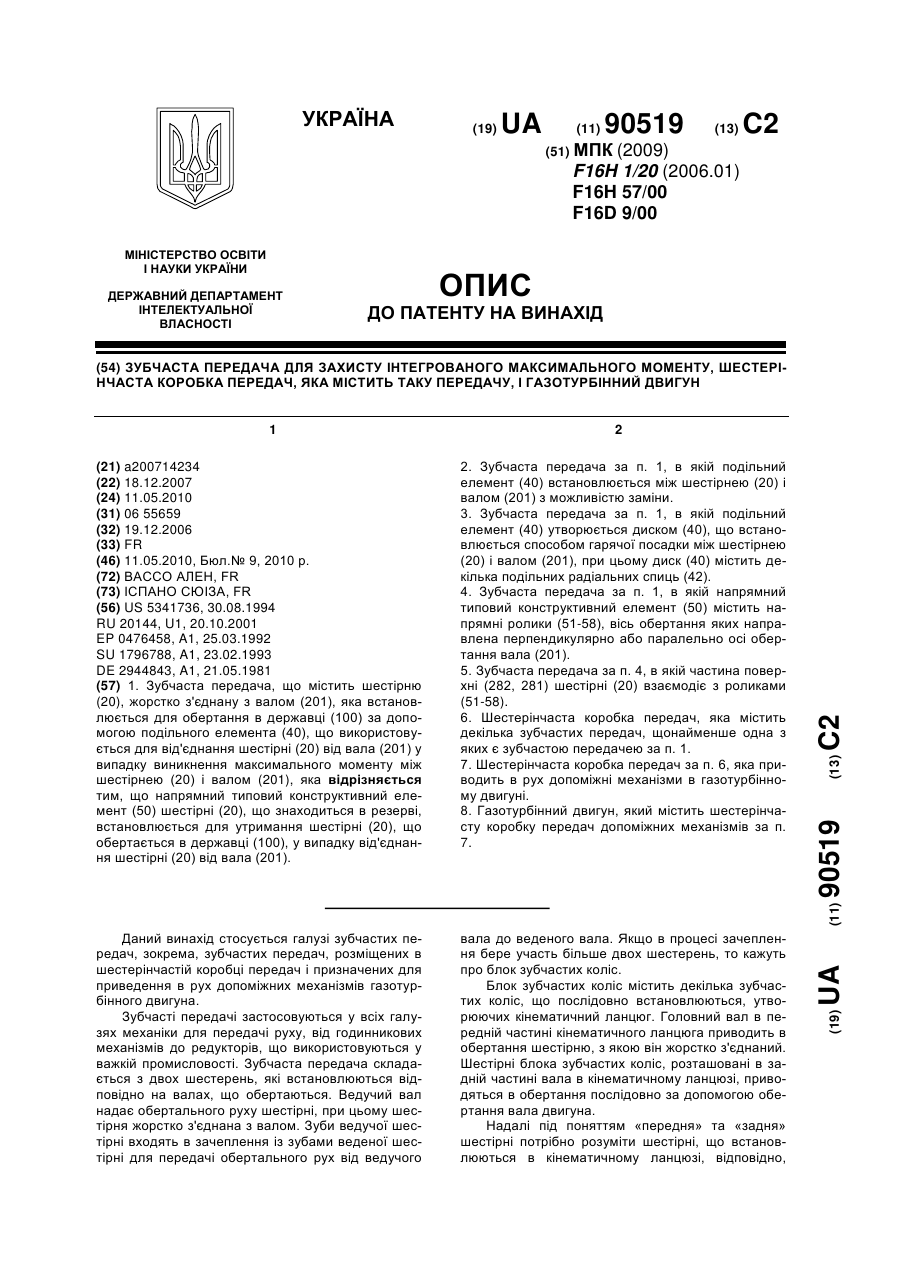

1. Зубчаста передача, що містить шестірню (20), жорстко з'єднану з валом (201), яка встановлюється для обертання в державці (100) за допомогою подільного елемента (40), що використовується для від'єднання шестірні (20) від вала (201) у випадку виникнення максимального моменту між шестірнею (20) і валом (201), яка відрізняється тим, що напрямний типовий конструктивний елемент (50) шестірні (20), що знаходиться в резерві, встановлюється для...

Номер патенту: 86620

Опубліковано: 12.05.2009

Автори: Гануш Василь Іванович, Бесєдін Олексій Олексійович, Білодіденко Сергій Валентинович

МПК: F16D 9/00

Мітки: конструктивних, руйнуються, елементами, пристроїв, визначення, параметрів, запобіжних, спосіб

Формула / Реферат:

Спосіб визначення конструктивних параметрів запобіжних пристроїв з елементами,  що руйнуються, при якому вибір величини руйнівного навантаження роблять за рівнем позаштатних перевантажень, що встановлені по попередньо сформованому випадковому процесу з викидами, який відрізняється тим, що за параметрами згаданого процесу встановлюють функціональний період спрацьовування запобіжного пристрою, а потім для цього періоду за допомогою...

Номер патенту: 33547

Опубліковано: 25.06.2008

Автори: Черниш Микола Михайлович, Гунько Володимир Іванович, Хейло Михайло Іванович, Запорожець Микола Іванович, Прасолов Євген Якович, Безуглий Віталій Миколайович, Лозовський Анатолій Петрович, Слинько Олег Павлович

МПК: A01D 75/00, A01F 21/00, F16D 9/00 ...

Мітки: пристрій, запобіжний

Формула / Реферат:

1. Запобіжний пристрій, що містить зірочку, муфту, втулку, шайбу-муфту, пружину, клин, який відрізняється тим, що зірочка з'єднана із шківом за допомогою "фінішних" напрямних.2. Запобіжний пристрій за п. 1, який відрізняється тим, що "фінішні"напрямні жорстко з'єднані штифтами із "стартовими" напрямними, з'єднаними із ступицею, затиснутою нижньою та верхньою фрикційними накладками.3....

Номер патенту: 23609

Опубліковано: 11.06.2007

Автори: Ярошенко Володимир Федорович, Коробко Микола Миколайович, Ловейкін Вячеслав Сергійович, Коробко Микола Васильович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

Запобіжна муфта, яка містить дві півмуфти, одна з яких нерухомо з’єднана з валом, а інша півмуфта з’єднана з привідною зірочкою, пружини для притискання півмуфти, які встановлені з можливістю контакту за допомогою виконаних на них кулачків, яка відрізняється тим, що з'єднання однієї півмуфти з привідною зірочкою здійснено через набір пружно-компенсуючих пружин.

Номер патенту: 77259

Опубліковано: 15.11.2006

Автори: Гершман Валерій Якович, Шматченко Богдан Анатолійович, Уманець Олександр Сергійович, Абрамюк Станіслав Федорович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

Запобіжна муфта, яка містить ведучу та ведену півмуфти, втулки, що встановлені в отвори в півмуфтах, та зрізний елемент, розміщений у втулках, яка відрізняється тим, що кожна втулка на зовнішній поверхні має різьбу і з зовнішнього торця споряджена головкою для торцевих гайкових ключів для її вгвинчування у півмуфту, при цьому втулка, що вгвинчена в півмуфту з заглушеним отвором, має менший діаметр, ніж втулка, що вгвинчена в півмуфту з...

Номер патенту: 12328

Опубліковано: 15.02.2006

Автори: Величко Олег Ігорович, Молчанов Олександр Володимирович

МПК: F16D 9/00, F16K 17/00

Мітки: муфта, розривна

Формула / Реферат:

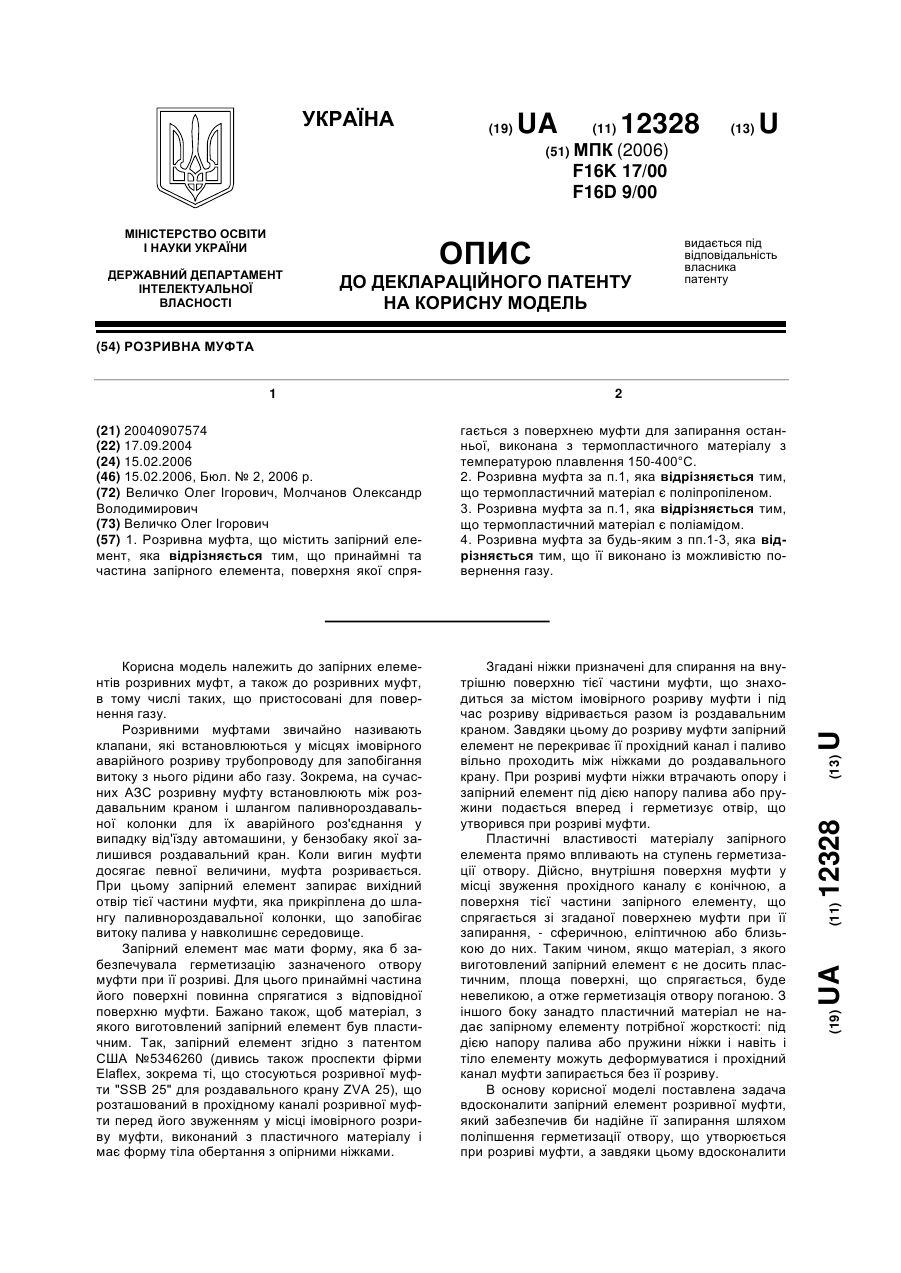

1. Розривна муфта, що містить запірний елемент, яка відрізняється тим, що принаймні та частина запірного елемента, поверхня якої спрягається з поверхнею муфти для запирання останньої, виконана з термопластичного матеріалу з температурою плавлення 150-400 °С.2. Розривна муфта за п. 1, яка відрізняється тим, що термопластичний матеріал є поліпропіленом.3. Розривна муфта за п. 1, яка відрізняється тим, що термопластичний матеріал є...

Номер патенту: 65922

Опубліковано: 15.04.2004

Автори: Перлик Віктор Іванович, Кириченко Анатолій Семенович, Грушовий Віталій Григорович, Ковригін Віктор Павлович, Шнякін Володимир Миколайович, Сергієнко Віктор Митрофанович

МПК: F16D 23/00, F16D 9/00

Мітки: муфта, пружна, запобіжна

Формула / Реферат:

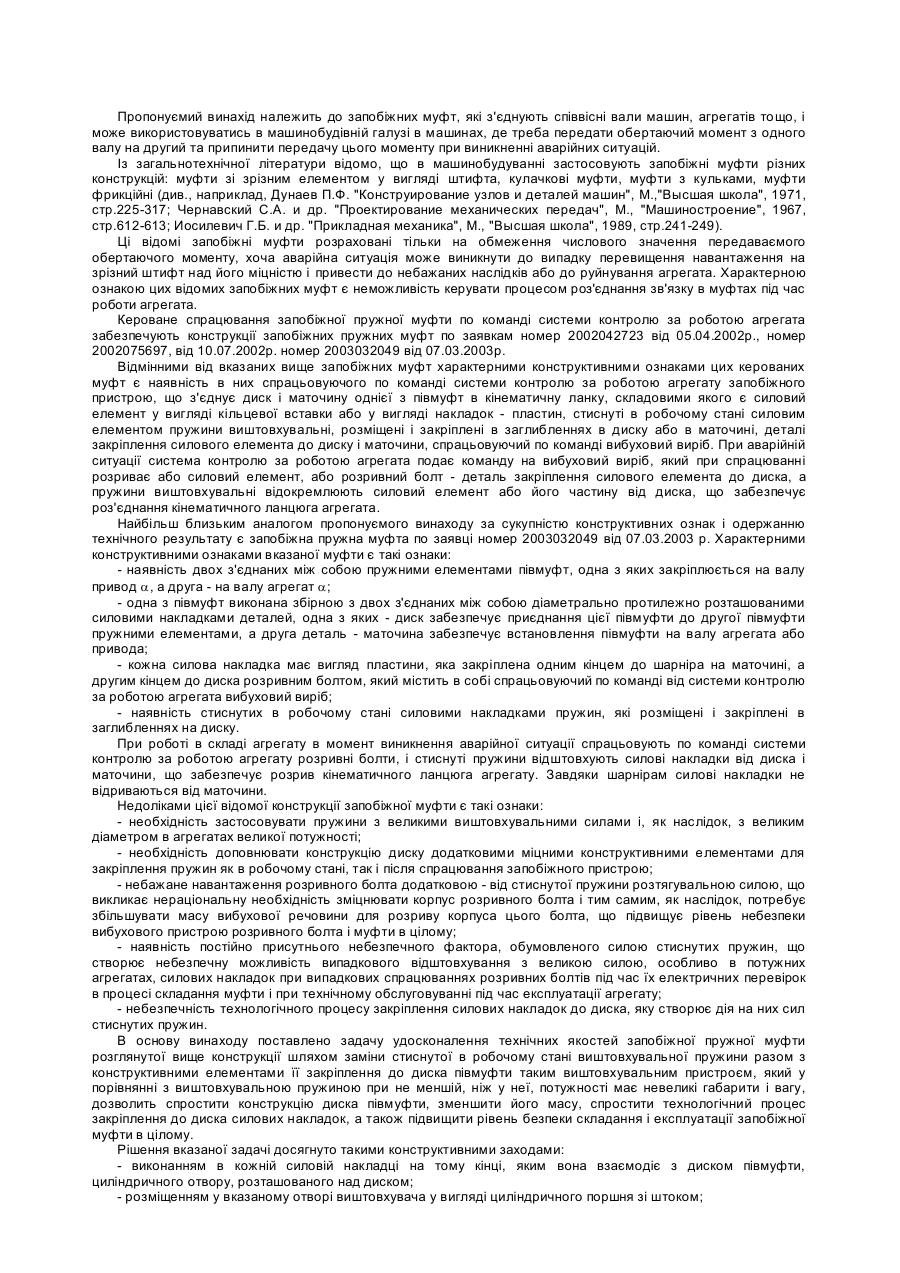

Запобіжна пружна муфта, що складається з двох з'єднаних між собою пружними елементами півмуфт, одна з яких виконана з двох частин - маточини, яка забезпечує закріплення півмуфти на валу агрегата, і диска, який забезпечує приєднання цієї півмуфти до другої півмуфти, з'єднаних між собою не менш як двома діаметрально протилежно розташованими силовими накладками у вигляді пластин, кожна з яких закріплена одним кінцем до шарніра на маточині,...

Номер патенту: 62340

Опубліковано: 15.12.2003

Автори: Ковригін Віктор Павлович, Сергієнко Віктор Митрофанович, Перлик Віктор Іванович, Шнякін Володимир Миколайович, Грушовий Віталій Григорович, Макотер Олександр Петрович

МПК: F16D 23/00, F16D 9/00

Мітки: пружна, муфта, запобіжна

Формула / Реферат:

1. Запобіжна пружна муфта, яка складається з двох з'єднаних між собою пружними елементами півмуфт, одна з яких виконана з двох з'єднаних між собою запобіжним пристроєм частин: диска, який забезпечує приєднання цієї півмуфти до другої півмуфти, і маточини, яка забезпечує закріплення півмуфти на валу агрегату; при цьому складовими запобіжного пристрою є з'єднуючий диск і маточину силовий елемент, деталі його закріплення до диску і маточини,...

Номер патенту: 54280

Опубліковано: 17.02.2003

Автори: Перлик Віктор Іванович, Муляр Юрій Михайлович, Грушовий Віталій Григорович, Ковригін Віктор Павлович, Кириченко Анатолій Семенович, Саввін Юрій Іванович

МПК: F16D 9/00, F16D 23/00

Мітки: пружна, муфта, запобіжна

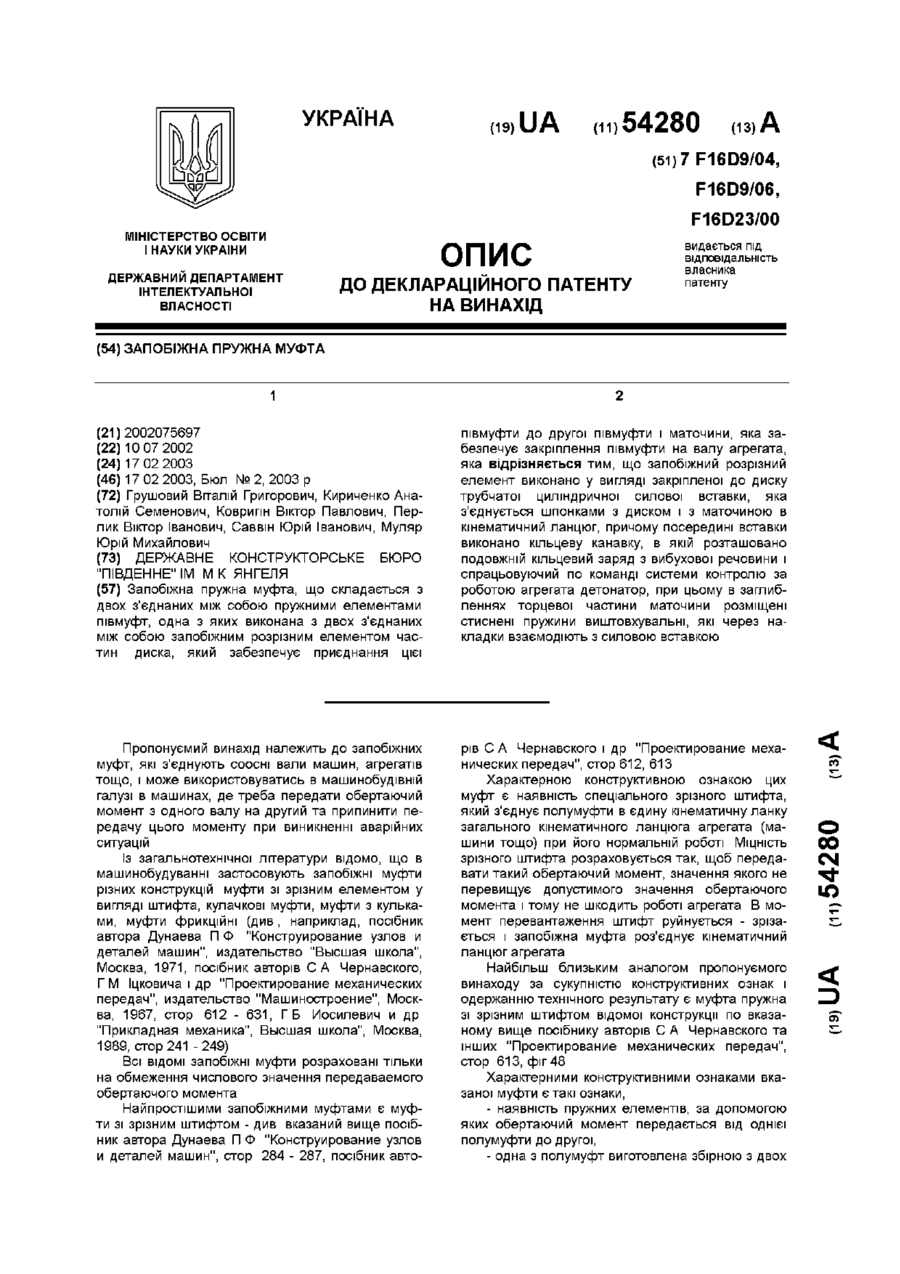

Формула / Реферат:

Запобіжна пружна муфта, що складається з двох з'єднаних між собою пружними елементами півмуфт, одна з яких виконана з двох з'єднаних між собою запобіжним розрізним елементом частин: диска, який забезпечує приєднання цієї півмуфти до другої півмуфти і маточини, яка забезпечує закріплення півмуфти на валу агрегата, яка відрізняється тим, що запобіжний розрізний елемент виконано у вигляді закріпленої до диску трубчатої циліндричної силової...

Номер патенту: 50660

Опубліковано: 15.10.2002

Автори: Муляр Юрій Михайлович, Саввін Юрій Іванович, Грушовий Віталій Григорович, Волков Юрій Петрович, Ковригін Віктор Павлович

МПК: F16D 9/00

Мітки: пружна, запобіжна, муфта

Формула / Реферат:

1. Запобіжна пружна муфта для з'єднання співвісних ведучого та веденого валів, яка складається з двох з'єднаних між собою пружними елементами півмуфт, одна з яких виконана з двох з'єднаних між собою запобіжним розрізним елементом частин, диска, який забезпечує приєднання цієї півмуфти до другої півмуфти, і розміщеної в його середині ступиці, яка забезпечує закріплення півмуфти на валу агрегату, яка відрізняється тим, що в кільцевому зазорі...

Номер патенту: 46470

Опубліковано: 15.05.2002

Автори: Гулаков Сергій Володимирович, Щербаков Сергій Володимирович

МПК: F16D 9/00

Мітки: спосіб, валів, з'єднання

Формула / Реферат:

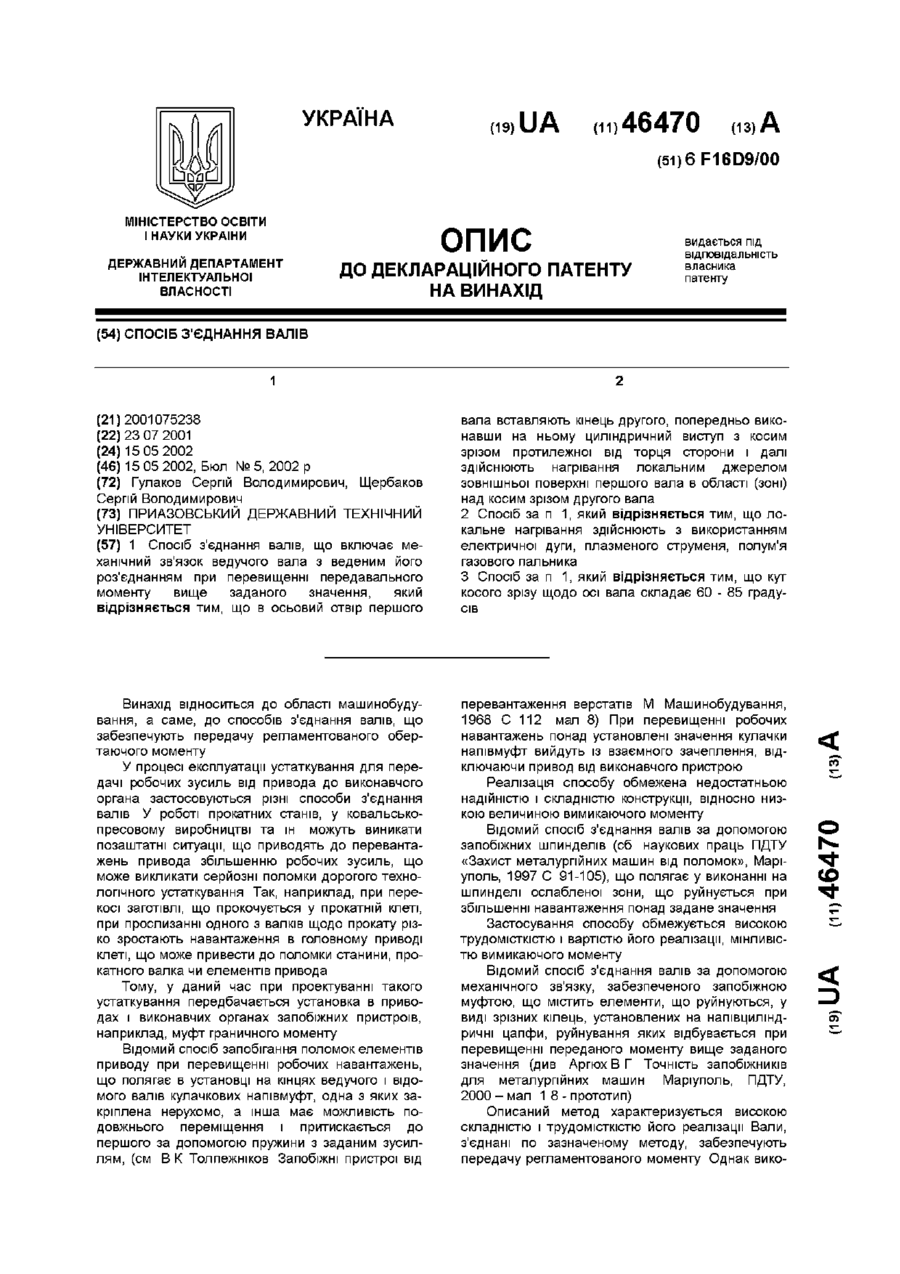

1. Спосіб з'єднання валів, що включає механічний зв'язок ведучого вала з веденим його роз'єднанням при перевищенні передавального моменту вище заданого значення, який відрізняється тим, що в осьовий отвір першого вала вставляють кінець другого, попередньо виконавши на ньому циліндричний виступ з косим зрізом протилежної від торця сторони і далі здійснюють нагрівання локальним джерелом зовнішньої поверхні першого вала в області (зоні) над...

Номер патенту: 38106

Опубліковано: 15.05.2001

Автор: Буряк Микола Васильович

МПК: F16D 9/00, F16D 7/06

Мітки: запобіжна, муфта

Формула / Реферат:

(21) 2000053066(54) (57)Дата прийняттярішення25.01.2001 р.Запобіжна муфта, що містить ведучу і ведену півмуфти, проміжний диск, з'єднаний з ведучою півмуфтою за допомогою шліців і підтиснутий пружиною до веденої півмуфти, причому в торцевій поверхні проміжного диска закріплено кульки, які з іншої сторони розташовано в дугових пазах веденої півмуфти, з котрими з одного боку сполучено виступи, а проміжний диск...

Номер патенту: 26596

Опубліковано: 11.10.1999

Автори: Голота Віктор Опанасович, Голота Сергій Вікторович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

Запобіжна муфта, що містить зв'язані з сполучними валами ведучу і ведену півмуфти і сполучну ланку з запобіжним перерізом, з'єднану з півмуфтами своїми хвостовиками за допомогою шліцьового з'єднання трефної форми, зцентрованого по боковим працюючим поверхням, яка відрізняється тим, що шліцьове трефне з'єднання має виступи, окреслені по радіусу з діаметральними підрізами біля верхів'я на півмуфтах і радіусні упадини на хвостовиках сполучної...

Номер патенту: 17788

Опубліковано: 20.05.1997

Автор: Гринишин Олександр Павлович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

1. Предохранительная муфта, содержащая первую и вторую полумуфты со ступицами установленными соосно вторая внутри первой с возможностью относительного вращения через промежуточный опорный узел и разрушающийся предохранительный элемент, соединяющий полумуфты, отличающаяся тем, что полумуфты на наружных поверхностях имеют шлицевые реборды, а предохранительный элемент выполнен в виде цилиндрической предохранительной оболочки с двумя концевыми...

Номер патенту: 5011

Опубліковано: 28.12.1994

Автор: Голота Віктор Опанасович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

Предохранительная муфта, содержащая уста­новленные на соосно расположенных валах веду­щую и ведомую полумуфты и соединительное звено в виде шлицевой втулки с предохранитель­ным кольцевым сечением, отличающаяся тем, что, с целью сокращения времени замены предо­хранительного элемента, она снабжена двумя обоймами, щлицевая втулка выполнена со шли­цами на наружной поверхности и размещена между торцами полумуфт, а каждая обойма ус­тановлена на...

Номер патенту: 2727

Опубліковано: 26.12.1994

Автор: Голота Віктор Опанасович

МПК: F16D 9/00

Мітки: муфти, елемент, запобіжний

Формула / Реферат:

Предохранительный элемент муфта, выпол­ненный в виде втулки с центральне расположен­ным участком ослабленного сечения, образованным проточками на наружной и внут­ренней поверхностях, поперечное сечение кото­рых представляет собой полукруг, отличающийся тем, что, с целью повышения надежности срабаты­вания при сложном динамическом нагружении, радиус полукруга проточки на наружной поверх­ности не более чем в два с половиной раза и не менее, чем...

Номер патенту: 2454

Опубліковано: 26.12.1994

Автори: Мясоєд Олександр Федорович, Гридін Юрій Вікторович, Корж Анатолій Павлович, Комаров Олександр Миколайович

МПК: F16D 9/00

Мітки: запобіжна, муфта

Формула / Реферат:

Предохранительная муфта, содержащая ве­дущую и ведомую полумуфты, соединенные пос­редством торцовых кулачков и диаметрально расположенных в тангенциальных пазах полу­муфт предохранительных разрывных элементов, отличающаяся тем, что, с целью повышения на­дежности и точности срабатывания, она снабжена центрующим кольцом, закрепленным по внутрен­нему диаметру ведущей полумуфты и свободно входящим в ведомую полумуфту, торцовые ку­лачки выполнены...
