П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12884

Опубліковано: 15.03.2006

Автори: Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Мусієнко Максим Павлович, Куницька Лариса Георгіївна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, причому електроди розташовані на гранях, які перпендикулярні до вектора поляризації Р, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, входи основного та додаткового підсилювачів під'єднані до електродів на одній стороні п'єзоелемента, виходи цих підсилювачів під'єднані до електродів на протилежній грані, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

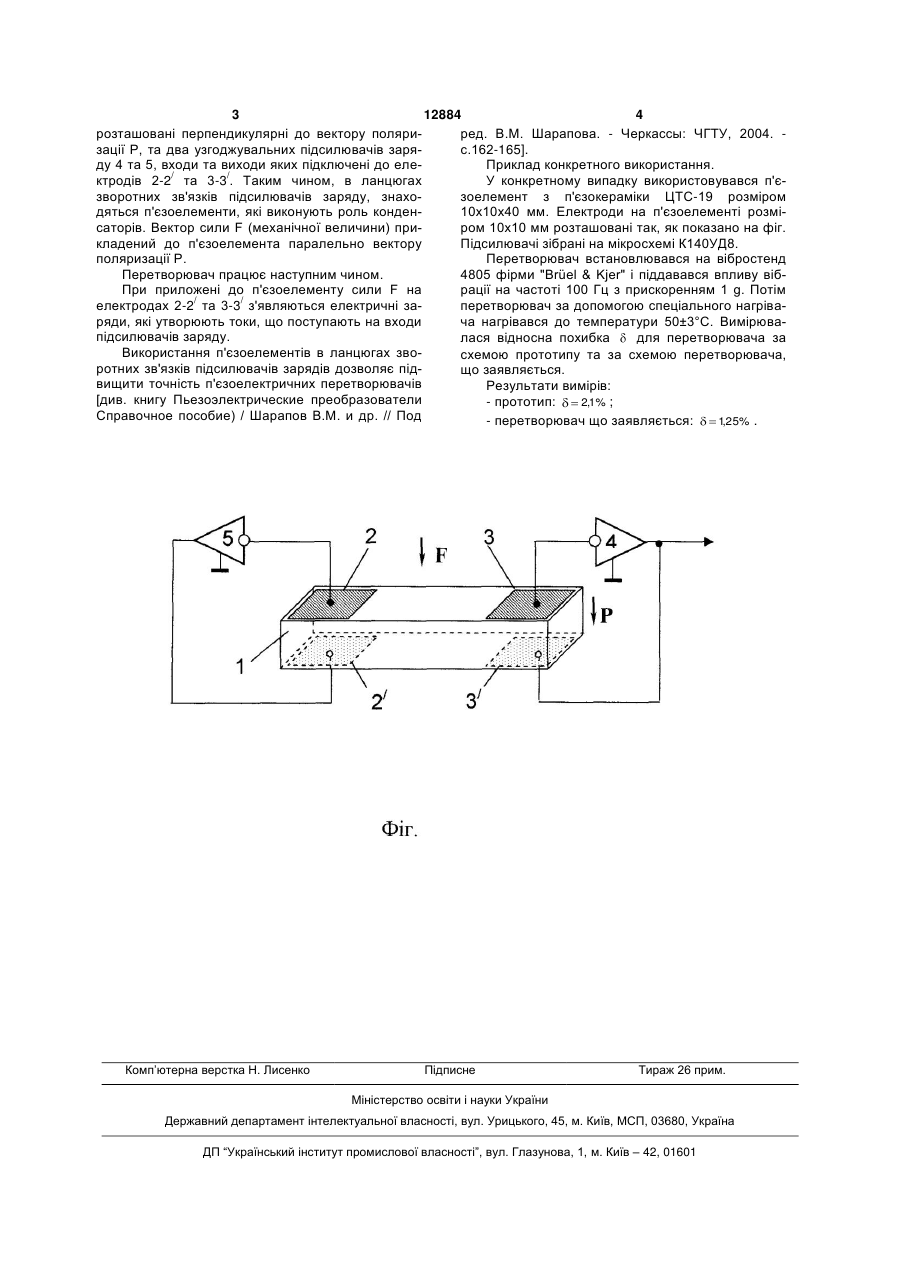

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами 3 12884 4 розташовані перпендикулярні до вектору поляриред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. зації Р, та два узгоджувальних підсилювачів заряс.162-165]. ду 4 та 5, входи та виходи яких підключені до елеПриклад конкретного використання. ктродів 2-2/ та 3-3/. Таким чином, в ланцюгах У конкретному випадку використовувався п'єзворотних зв'язків підсилювачів заряду, знахозоелемент з п'єзокераміки ЦТС-19 розміром дяться п'єзоелементи, які виконують роль конден10х10х40 мм. Електроди на п'єзоелементі розмісаторів. Вектор сили F (механічної величини) приром 10х10 мм розташовані так, як показано на фіг. кладений до п'єзоелемента паралельно вектору Підсилювачі зібрані на мікросхемі К140УД8. поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Brüel & Kjer" і піддавався впливу вібПри приложені до п'єзоелементу сили F на рації на частоті 100 Гц з прискоренням 1 g. Потім електродах 2-2/ та 3-3/ з'являються електричні заперетворювач за допомогою спеціального нагріваряди, які утворюють токи, що поступають на входи ча нагрівався до температури 50±3°С. Вимірювапідсилювачів заряду. лася відносна похибка для перетворювача за Використання п'єзоелементів в ланцюгах звосхемою прототипу та за схемою перетворювача, ротних зв'язків підсилювачів зарядів дозволяє підщо заявляється. вищити точність п'єзоелектричних перетворювачів Результати вимірів: [див. книгу Пьезоэлектрические преобразователи - прототип: 2,1% ; Справочное пособие) / Шарапов В.М. и др. // Под - перетворювач що заявляється: 125% . , Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
