П’єзоелектричний перетворювач механічних величин
Номер патенту: 12886
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід та вихід вихідного підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вхід та вихід додаткового підсилювача з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

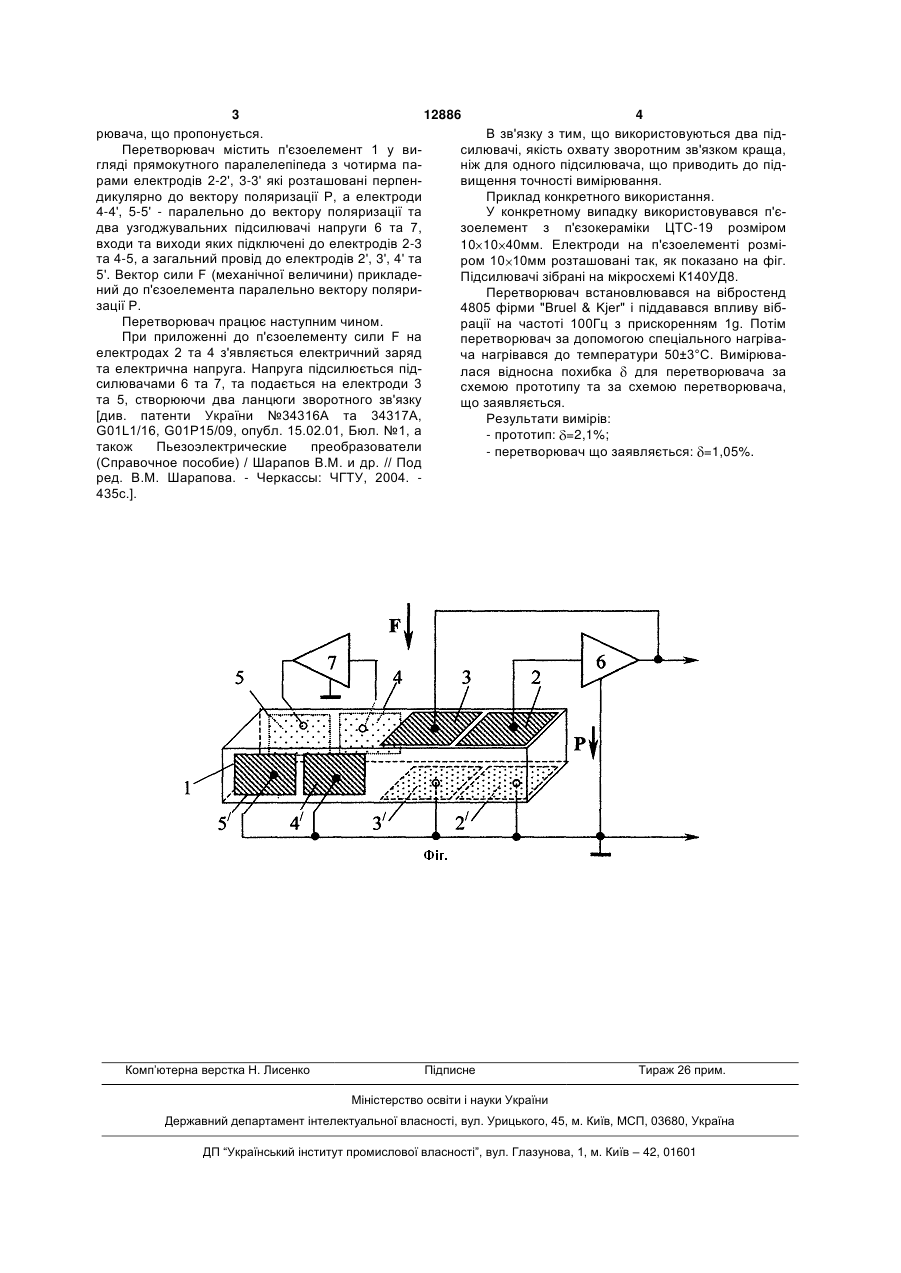

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12886 4 рювача, що пропонується. В зв'язку з тим, що використовуються два підПеретворювач містить п'єзоелемент 1 у висилювачі, якість охвату зворотним зв'язком краща, гляді прямокутного паралелепіпеда з чотирма паніж для одного підсилювача, що приводить до підрами електродів 2-2', 3-3' які розташовані перпенвищення точності вимірювання. дикулярно до вектору поляризації Р, а електроди Приклад конкретного використання. 4-4', 5-5' - паралельно до вектору поляризації та У конкретному випадку використовувався п'єдва узгоджувальних підсилювачі напруги 6 та 7, зоелемент з п'єзокераміки ЦТС-19 розміром входи та виходи яких підключені до електродів 2-3 10 10 40мм. Електроди на п'єзоелементі розміта 4-5, а загальний провід до електродів 2', 3', 4' та ром 10 10мм розташовані так, як показано на фіг. 5'. Вектор сили F (механічної величини) прикладеПідсилювачі зібрані на мікросхемі К140УД8. ний до п'єзоелемента паралельно вектору поляриПеретворювач встановлювався на вібростенд зації Р. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПеретворювач працює наступним чином. рації на частоті 100Гц з прискоренням 1g. Потім При приложенні до п'єзоелементу сили F на перетворювач за допомогою спеціального нагріваелектродах 2 та 4 з'являється електричний заряд ча нагрівався до температури 50±3°С. Вимірювата електрична напруга. Напруга підсилюється підлася відносна похибка для перетворювача за силювачами 6 та 7, та подається на електроди 3 схемою прототипу та за схемою перетворювача, та 5, створюючи два ланцюги зворотного зв'язку що заявляється. [див. патенти України №34316А та 34317A, Результати вимірів: G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,05%. (Справочное пособие) / Шарапов В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. 435с.]. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: п'єзоелектричний, величин, механічних, перетворювач
