Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що паралельні до вектора поляризації, вхід та вихід додаткового підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що перпендикулярні до вектора поляризації, а вектор сили прикладений до п'єзоелемента паралельно вектору поляризації.

Текст

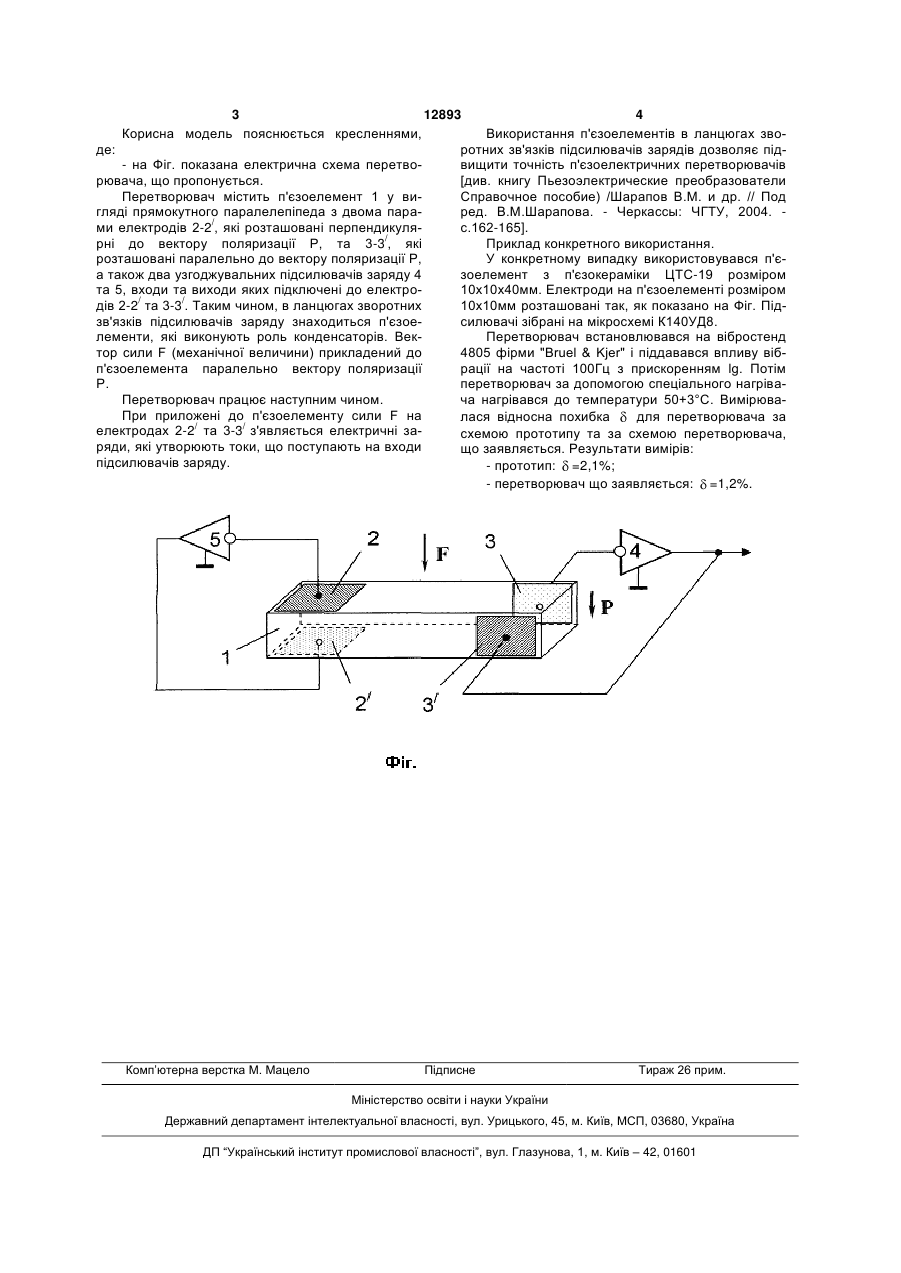

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 12893 4 Корисна модель пояснюється кресленнями, Використання п'єзоелементів в ланцюгах зводе: ротних зв'язків підсилювачів зарядів дозволяє під- на Фіг. показана електрична схема перетвовищити точність п'єзоелектричних перетворювачів рювача, що пропонується. [див. книгу Пьезоэлектрические преобразователи Перетворювач містить п'єзоелемент 1 у виСправочное пособие) /Шарапов В.М. и др. // Под гляді прямокутного паралелепіпеда з двома параред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. ми електродів 2-2/, які розташовані перпендикуляс.162-165]. рні до вектору поляризації Р, та 3-3/, які Приклад конкретного використання. розташовані паралельно до вектору поляризації Р, У конкретному випадку використовувався п'єа також два узгоджувальних підсилювачів заряду 4 зоелемент з п'єзокераміки ЦТС-19 розміром та 5, входи та виходи яких підключені до електро10х10х40мм. Електроди на п'єзоелементі розміром дів 2-2/ та 3-3/. Таким чином, в ланцюгах зворотних 10х10мм розташовані так, як показано на Фіг. Підзв'язків підсилювачів заряду знаходиться п'єзоесилювачі зібрані на мікросхемі К140УД8. лементи, які виконують роль конденсаторів. ВекПеретворювач встановлювався на вібростенд тор сили F (механічної величини) прикладений до 4805 фірми "Bruel & Kjer" і піддавався впливу вібп'єзоелемента паралельно вектору поляризації рації на частоті 100Гц з прискоренням lg. Потім Р. перетворювач за допомогою спеціального нагріваПеретворювач працює наступним чином. ча нагрівався до температури 50+3°С. ВимірюваПри приложені до п'єзоелементу сили F на лася відносна похибка для перетворювача за електродах 2-2/ та 3-3/ з'являється електричні засхемою прототипу та за схемою перетворювача, ряди, які утворюють токи, що поступають на входи що заявляється. Результати вимірів: підсилювачів заряду. - прототип: =2,1%; - перетворювач що заявляється: =1,2%. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych, Chudaieva Iia Borysivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич, Чудаева Ия Борисовна

МПК / Мітки

МПК: G01L 1/16, H01L 41/08

Мітки: величин, п'єзоелектричний, механічних, перетворювач
