П`єзоелектричний перетворювач механічних величин
Номер патенту: 12929
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Туз Вячеслав Валерійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що паралельні до вектора поляризації Р, вхід та вихід додаткового підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що перпендикулярні до вектора поляризації Р, а вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

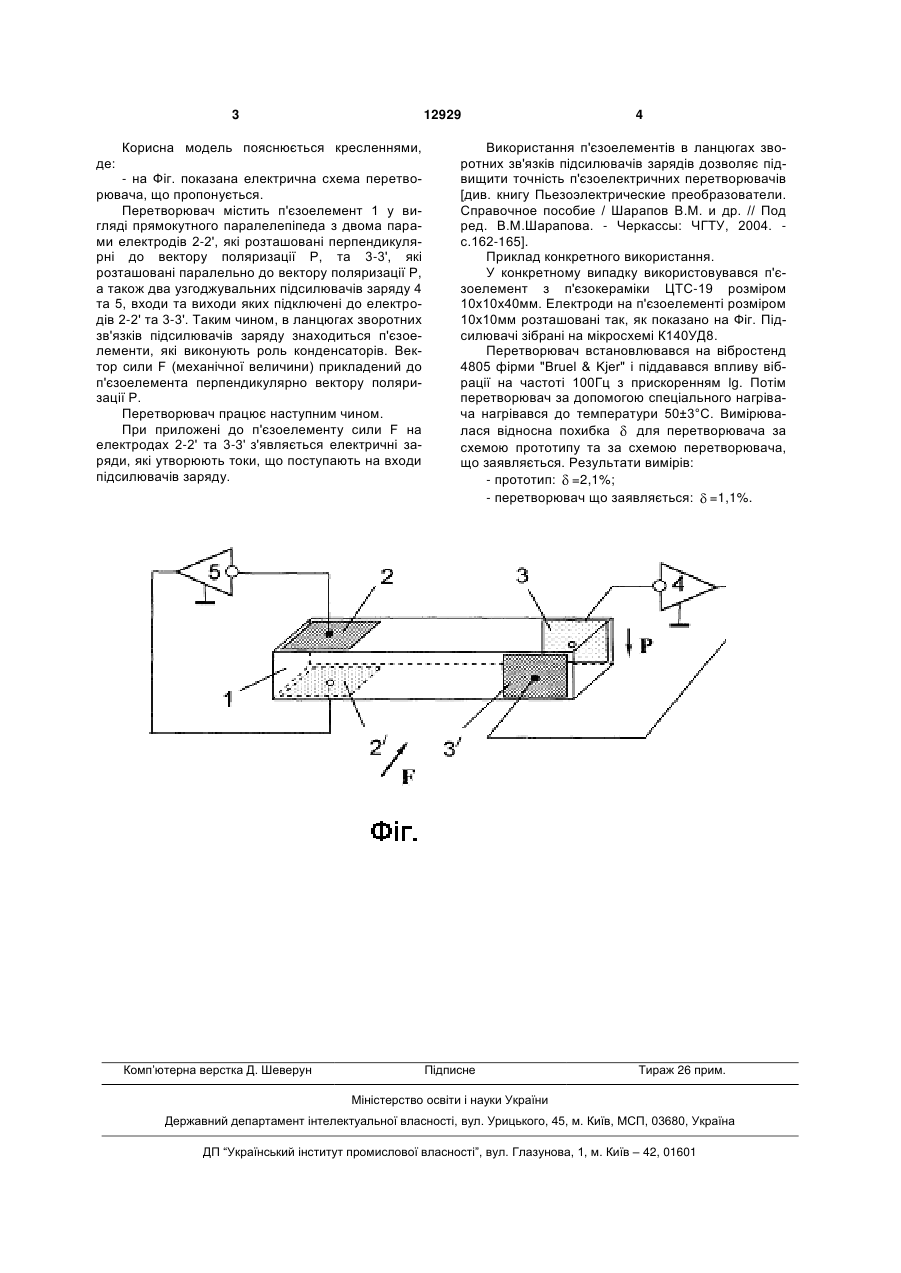

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12929 Корисна модель пояснюється кресленнями, де: - на Фіг. показана електрична схема перетворювача, що пропонується. Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з двома парами електродів 2-2', які розташовані перпендикулярні до вектору поляризації Р, та 3-3', які розташовані паралельно до вектору поляризації Р, а також два узгоджувальних підсилювачів заряду 4 та 5, входи та виходи яких підключені до електродів 2-2' та 3-3'. Таким чином, в ланцюгах зворотних зв'язків підсилювачів заряду знаходиться п'єзоелементи, які виконують роль конденсаторів. Вектор сили F (механічної величини) прикладений до п'єзоелемента перпендикулярно вектору поляризації Р. Перетворювач працює наступним чином. При приложені до п'єзоелементу сили F на електродах 2-2' та 3-3' з'являється електричні заряди, які утворюють токи, що поступають на входи підсилювачів заряду. Комп’ютерна верстка Д. Шеверун 4 Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє підвищити точність п'єзоелектричних перетворювачів [див. книгу Пьезоэлектрические преобразователи. Справочное пособие / Шарапов В.М. и др. // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. с.162-165]. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: =2,1%; - перетворювач що заявляється: =1,1%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
