П`єзоелектричний перетворювач механічних величин
Номер патенту: 12911
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача та вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а вихід вихідного підсилювача та вхід додаткового підсилювача під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

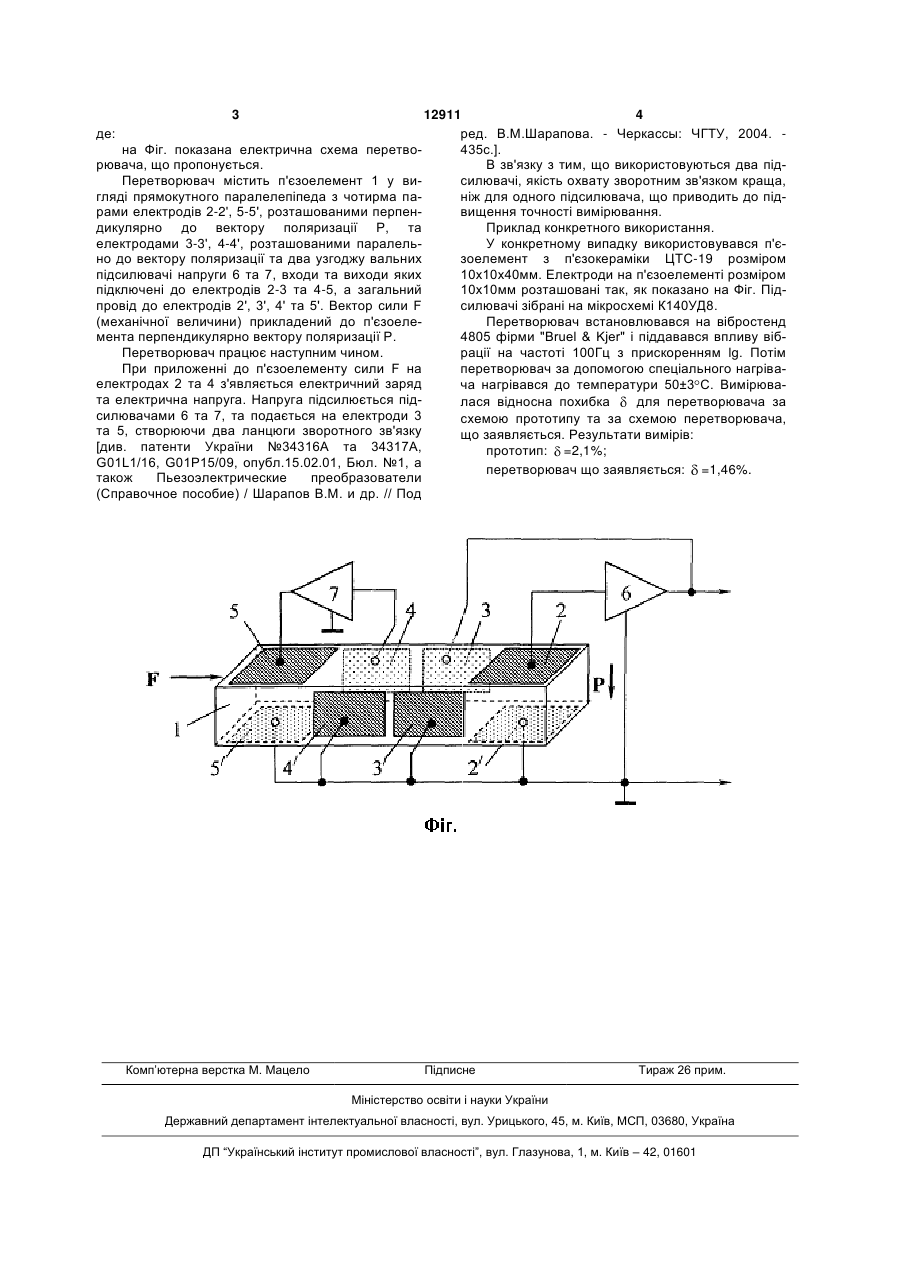

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12911 4 ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. на Фіг. показана електрична схема перетво435с.]. рювача, що пропонується. В зв'язку з тим, що використовуються два підПеретворювач містить п'єзоелемент 1 у висилювачі, якість охвату зворотним зв'язком краща, гляді прямокутного паралелепіпеда з чотирма паніж для одного підсилювача, що приводить до підрами електродів 2-2', 5-5', розташованими перпенвищення точності вимірювання. дикулярно до вектору поляризації Р, та Приклад конкретного використання. електродами 3-3', 4-4', розташованими паралельУ конкретному випадку використовувався п'єно до вектору поляризації та два узгоджу вальних зоелемент з п'єзокераміки ЦТС-19 розміром підсилювачі напруги 6 та 7, входи та виходи яких 10х10х40мм. Електроди на п'єзоелементі розміром підключені до електродів 2-3 та 4-5, а загальний 10х10мм розташовані так, як показано на Фіг. Підпровід до електродів 2', 3', 4' та 5'. Вектор сили F силювачі зібрані на мікросхемі К140УД8. (механічної величини) прикладений до п'єзоелеПеретворювач встановлювався на вібростенд мента перпендикулярно вектору поляризації Р. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПеретворювач працює наступним чином. рації на частоті 100Гц з прискоренням lg. Потім При приложенні до п'єзоелементу сили F на перетворювач за допомогою спеціального нагріваелектродах 2 та 4 з'являється електричний заряд ча нагрівався до температури 50±3 С. Вимірювата електрична напруга. Напруга підсилюється підлася відносна похибка для перетворювача за силювачами 6 та 7, та подається на електроди 3 схемою прототипу та за схемою перетворювача, та 5, створюючи два ланцюги зворотного зв'язку що заявляється. Результати вимірів: [див. патенти України №34316А та 34317A, прототип: =2,1%; G01L1/16, G01P15/09, опубл.15.02.01, Бюл. №1, а перетворювач що заявляється: =1,46%. також Пьезоэлектрические преобразователи (Справочное пособие) / Шарапов В.М. и др. // Под де: Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
