П`єзоелектричний перетворювач механічних величин
Номер патенту: 12913
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вихід вихідного та вхід додаткового підсилювачів під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а вхід вихідного та вихід додаткового підсилювачів під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

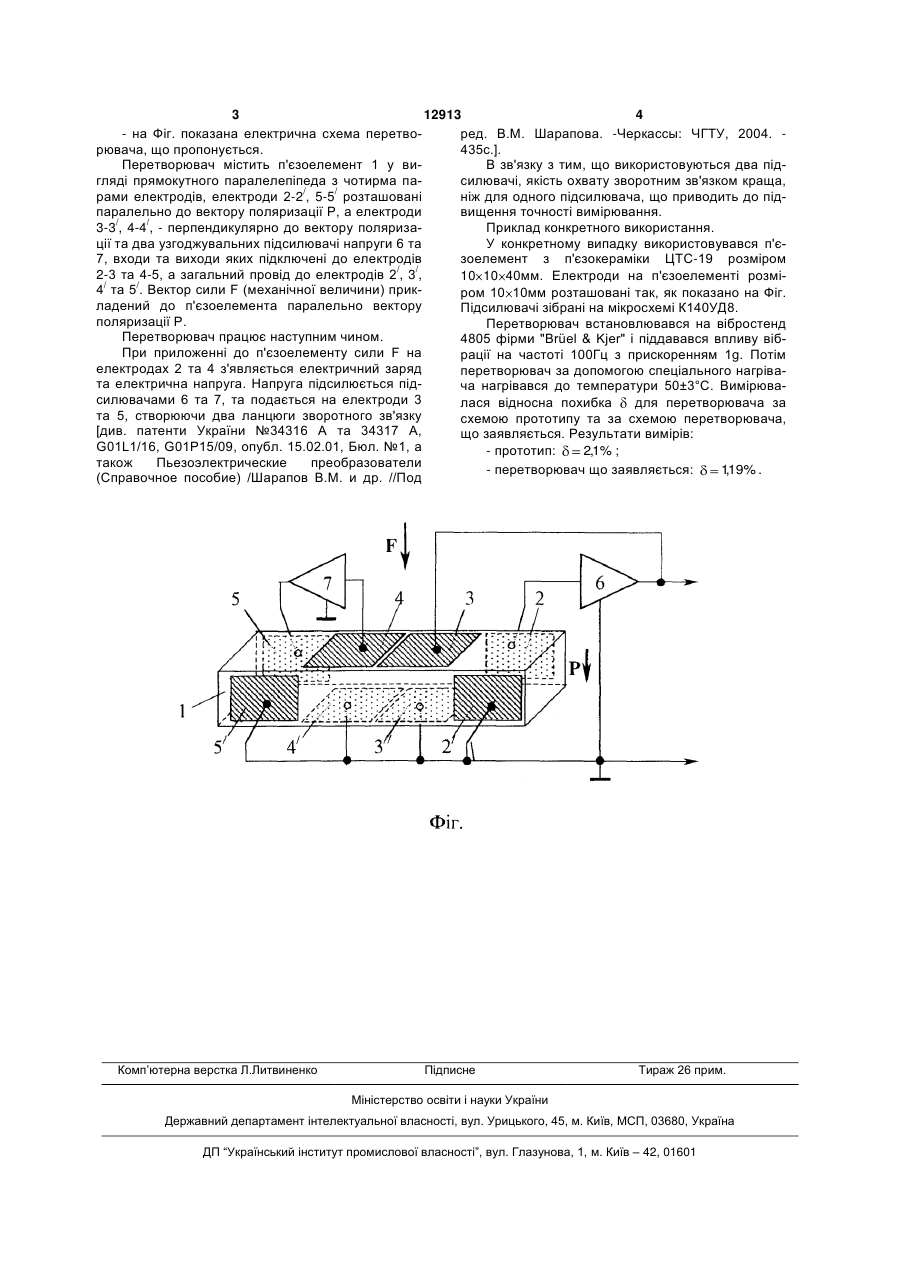

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12913 4 - на Фіг. показана електрична схема перетворед. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів, електроди 2-2/, 5-5/ розташовані ніж для одного підсилювача, що приводить до підпаралельно до вектору поляризації Р, а електроди вищення точності вимірювання. 3-3/, 4-4/, - перпендикулярно до вектору поляризаПриклад конкретного використання. ції та два узгоджувальних підсилювачі напруги 6 та У конкретному випадку використовувався п'є7, входи та виходи яких підключені до електродів зоелемент з п'єзокераміки ЦТС-19 розміром 2-3 та 4-5, а загальний провід до електродів 2/, 3/, 10 10 40мм. Електроди на п'єзоелементі розмі4/ та 5/. Вектор сили F (механічної величини) прикром 10 10мм розташовані так, як показано на Фіг. ладений до п'єзоелемента паралельно вектору Підсилювачі зібрані на мікросхемі К140УД8. поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Brüel & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням 1g. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316 А та 34317 A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а - прототип: 2,1% ; також Пьезоэлектрические преобразователи - перетворювач що заявляється: 119% . , (Справочное пособие) /Шарапов В.М. и др. //Под Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
