П`єзоелектричний перетворювач механічних величин
Номер патенту: 12930
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Туз Вячеслав Валерійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гранях, що перпендикулярні вектору поляризації Р, причому електроди, розташовані на другій грані, є проекціями електродів, що розташовані на паралельній грані, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, входи основного та додаткового підсилювача, а також вихід додаткового під'єднані до електродів, які розташовані на одній з граней п'єзоелемента, вихід основного підсилювача під'єднаний до електрода, що є проекцією електрода, до якого під'єднаний вхід основного підсилювача, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

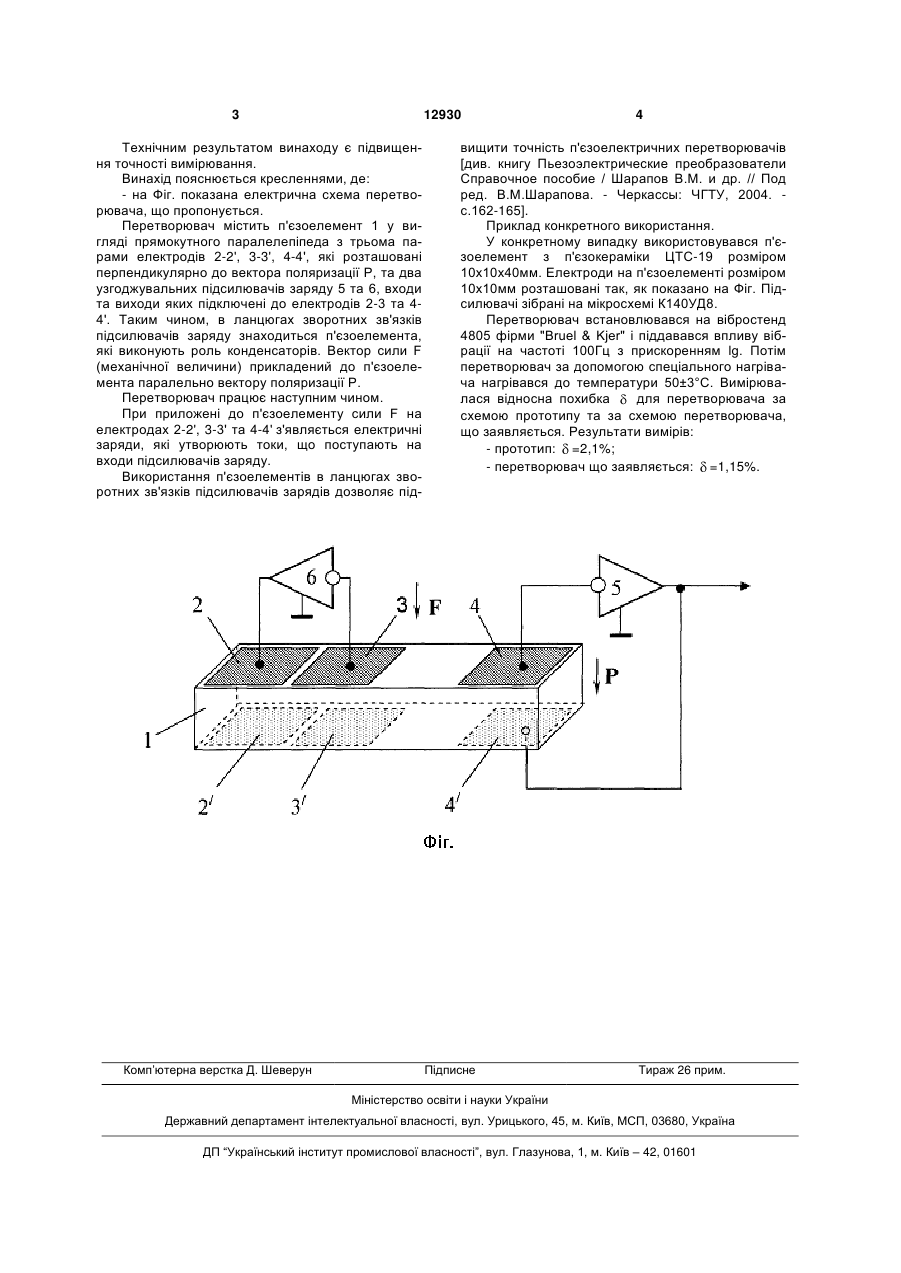

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами 3 12930 Технічним результатом винаходу є підвищення точності вимірювання. Винахід пояснюється кресленнями, де: - на Фіг. показана електрична схема перетворювача, що пропонується. Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з трьома парами електродів 2-2', 3-3', 4-4', які розташовані перпендикулярно до вектора поляризації Р, та два узгоджувальних підсилювачів заряду 5 та 6, входи та виходи яких підключені до електродів 2-3 та 44'. Таким чином, в ланцюгах зворотних зв'язків підсилювачів заряду знаходиться п'єзоелемента, які виконують роль конденсаторів. Вектор сили F (механічної величини) прикладений до п'єзоелемента паралельно вектору поляризації Р. Перетворювач працює наступним чином. При приложені до п'єзоелементу сили F на електродах 2-2', 3-3' та 4-4' з'являється електричні заряди, які утворюють токи, що поступають на входи підсилювачів заряду. Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє під Комп’ютерна верстка Д. Шеверун 4 вищити точність п'єзоелектричних перетворювачів [див. книгу Пьезоэлектрические преобразователи Справочное пособие / Шарапов В.М. и др. // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. с.162-165]. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: =2,1%; - перетворювач що заявляється: =1,15%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: величин, п'єзоелектричний, перетворювач, механічних
