Прилад для креслення кривої 8-го порядку з нескінченною гілкою

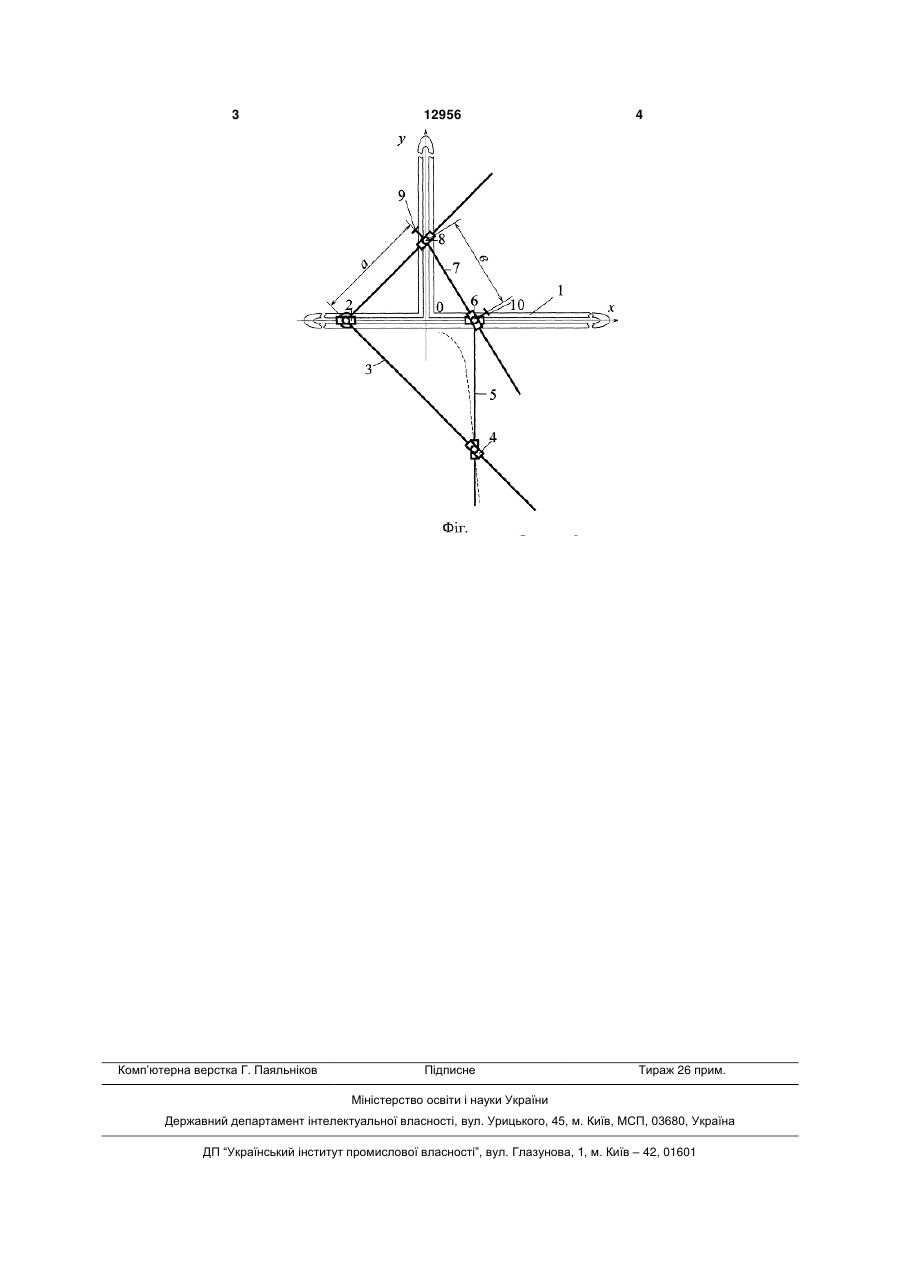

Прилад для креслення кривої 8-го порядку з нескінченною гілкою, який має Т-подібну напрямну, шатун, траверзу, зв'язані шарнірами та повзунами, який відрізняється тим, що прилад забезпечений колінчатим прямокутним важелем, вершина якого містить повзун, виконаний з можливістю ковзання по горизонтальній прорізі Тподібної напрямної. Корисна модель відноситься до математичних креслярських приладів, зокрема до відтворення кривих 8-го порядку. Прилад може бути використаний в КБ заводів та учбовому процесі навчальних закладів. Відомий прилад для креслення кривих [див. а.с. № 1057322, МКІ B43L 11/00, бюл. № 44 від 30.11.83], який дозволяє креслити криву 8-го порядку типу овал, має Т-подібну напрямну, шатун, траверзу та кулісу, зв'язані між собою повзунами та шарнірами. Згаданий вище прилад не дає змоги відтворити криву 8-го порядку з нескінченною віткою. Задачею запропонованої корисної моделі є креслення кривої 8-го порядку з нескінченною віткою. Для розв'язання цієї задачі прилад має Тподібну напрямну, в горизонтальній прорізі якої ковзає повзун і несе вершину прямокутного важеля, одне плече якого зв'язане завдяки діади повзунів з траверзою, яка в свою чергу зв'язана діадою повзунів з шатуном, один кінець якого з'єднаний шарнірною зв'язкою повзунів з другим плечем колінчатого важеля. На фіг. приведена кінематична схема приладу. Прилад містить Т-подібну напрямну 1, в горизонтальній прорізі якої ковзає повзун 2 і несе при цьому вершину колінчатого важеля 3, одне плече якого зв'язане завдяки діаді повзунів 4 з траверзою 5, яка в свою чергу зв'язана діадою повзунів 6 з шатуном 7, кінець якого зв'язаний діадою повзунів 8 з другим плечем прямокутного важеля 3. На повзунах 8 і 6 встановлено гвинтифіксатори 9 і 10 для фіксації параметрів „а" і „в". Прилад дозволяє креслити криву 8-го порядку з нескінченною гілкою по рівнянню виду: x2 , U b2 або y 2 (b 2 x 2 ) (a 2 b2 x 2 )2 (a 2 b2 x2 ) 2 (1) 4(a 2 b 2 x 2 ) 3 Прилад працює таким чином. Сполучаємо прорізі Т-подібної напрямної з осями ОХ і ОУ системи ХОУ. Далі завдяки гвинтам-фіксаторам 9 і 10 установлюємо параметри „а" і “в”. При рухові повзунів 8 і 6 вздовж осей ОУ і ОХ пишучий пристрій зв'язки повзунів М (на кресленні не показано) креслить криву 8-го порядку по рівнянню (1). Прилад може бути використаний в креслярських роботах, роботах по розміченню, а також в учбових цілях навчальних закладів. Прилад значно економить час конструктора, або математика, якщо виникне необхідність креслення кривої по рівнянню (1). (13) x2 x2 12956 a2 b2 (11) b2 x 2 )2 UA (a2 b2 (19) y 3 Комп’ютерна верстка Г. Паяльніков 12956 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
