Прилад для креслення адіаметральної гіперболічної гіперболи
Номер патенту: 6187
Опубліковано: 15.04.2005
Формула / Реферат
Прилад для креслення адіаметральної гіперболічної гіперболи, обладнаний направляючими лінійками, кулісою і траверзою, з'єднаними між собою повзунами і шарнірами, який відрізняється тим, що для креслення адіаметральної гіперболічної гіперболи він має прямокутну направляючу лінійку з прорізями, в горизонтальній прорізі якої ковзає повзун, до якого шарнірно кріпиться вершина кутового важеля.
Текст

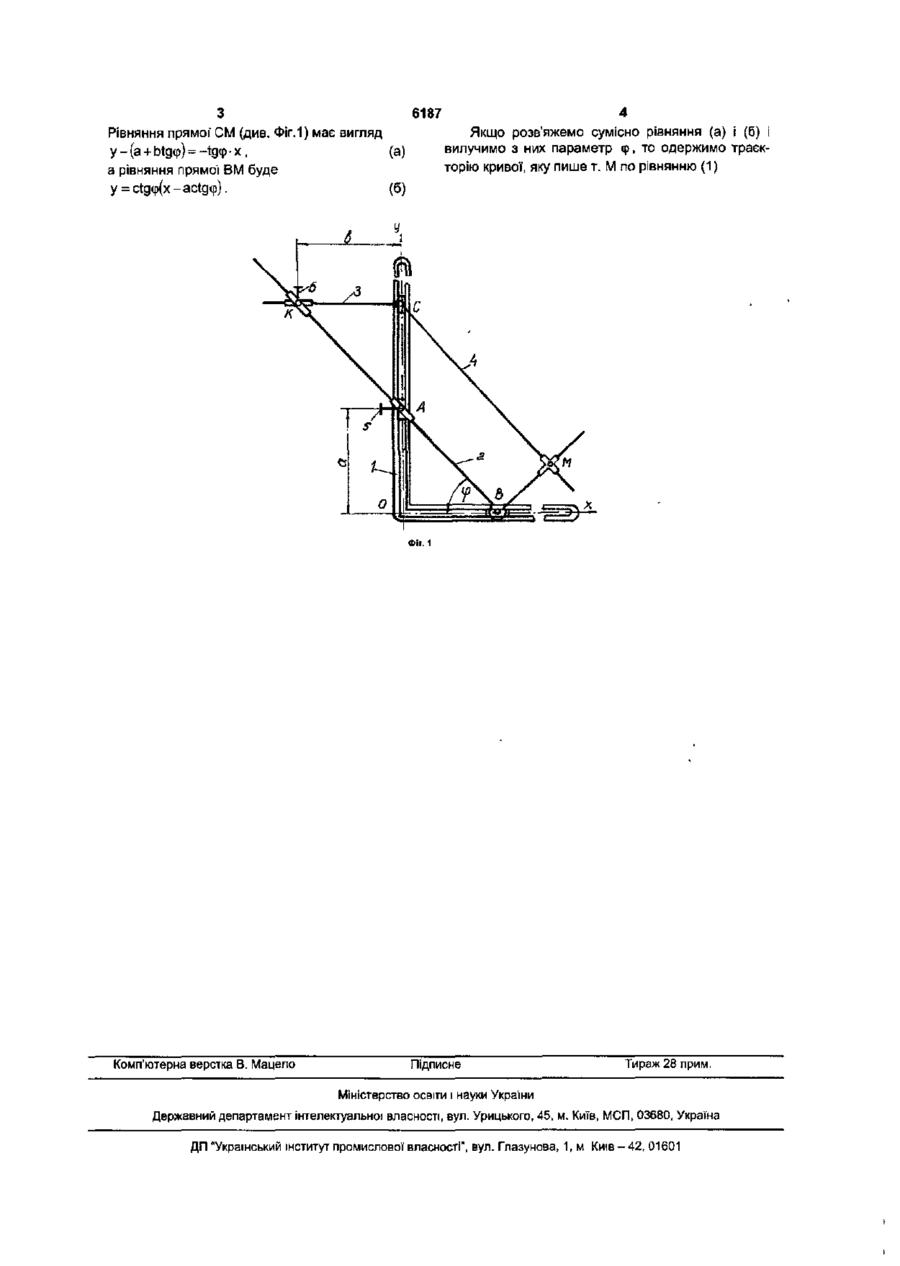

Прилад для креслення адіаметральної гіперболічної гіперболи, обладнаний направляючими лінійками, кулісою і траверзою, з'єднаними між собою повзунами і шарнірами, який відрізняється тим, що для креслення адіаметральної гіперболічної гіперболи він має прямокутну направляючу лінійку з прорізями, в горизонтальній прорізі якої ковзає повзун, до якого шарнірно кріпиться вершина кутового важеля. На ФІг.1 зображена кінематична схема прилаДУ Прилад має прямокутну направляючу лінійку 1, у горизонтальній прорізі якої ковзає повзун В, до якого шарнірно кріпиться вершина кутового важеля 2, плече якого проходить через діаду шарнірно зв'язаних повзунів А, встановлених нерухомо у вертикальній прорізі прямокутної направляючої лінійки 1, та зв'язане шарнірно діадою К з траверзою 3 повзуна С, який несе шатун 4 з хрестоподібним повзуном М, який зв'язує шатун 4 з плечем кутового важеля 2. Для встановлення параметрів "а" і "в" повзуни А і К обладнані стопорними гвинтами 5 і 6. Прилад працює слідуючим чином. Установлюємо вершину прямокутної направляючої лінійки 1 на початку координат системи ХОУ так, щоб її прорізі збігалися з напрямком осей ОХ і ОУ. Далі завдяки стопорним гвинтам 5 і 6 відкладаємо і фіксуємо параметри "а" і "в". При переміщені повзуна В вздовж осі ОХ, пишучій пристрій (на кресленні не показано) хрестоподібного повзуна М відтворює криву 3-го порядку типу адіаметральної гіперболічної гіперболи (див. А.С. Смогоржевский и Е.С. Столова "Справочник по теории плоских кривых 3-го порядка», Физматгиз., 1961, стр.9) по рівнянню (y-af=(b-x)(xy-ab) (1) V Застосовуючи прилад ми значно економимо час при кресленні кривої виду (1). Теоретичне обґрунтування 1 00 CD 6187 Рівняння прямої CM (див. Фіг.1) має вигляд (a) а рівняння прямої ВМ буде y = ctg(p(x-actgtp). Комп'ютерна верстка В. Мацело Якщо розв'яжемо сумісно рівняння (а) і (б) і вилучимо з них параметр (р, то одержимо траєкторію кривої, яку пише т. М по рівнянню (1) (б) Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drawing adiametrical hyperbolic hyperbola
Автори англійськоюTabatskov Viacheslav Petrovych, Popov Oleksii Pavlovych
Назва патенту російськоюПрибор для черчения адиаметральной гиперболической гиперболы
Автори російськоюТабацков Вячеслав Петрович, Попов Алексей Павлович
МПК / Мітки
МПК: B43L 11/00
Мітки: адіаметральної, прилад, гіперболічної, гіперболи, креслення
