Прилад для одночасного перетворення кола в криву 3-го та 4-го порядку
Номер патенту: 10224
Опубліковано: 15.11.2005
Автори: Табацков Вячеслав Петрович, Терещенко Андрій Андрійович, Думенко Костянтин Миколайович
Формула / Реферат
Прилад для одночасного перетворення кола в криву 3-го та 4-го порядку, який містить кулісу, зв'язану шарнірною діадою повзунів з траверзою, котра несе горизонтальну лінійку, який відрізняється тим, що прилад має у своєму складі два прямокутні важелі, плечі яких зв'язані двома хрестоподібними повзунами.
Текст

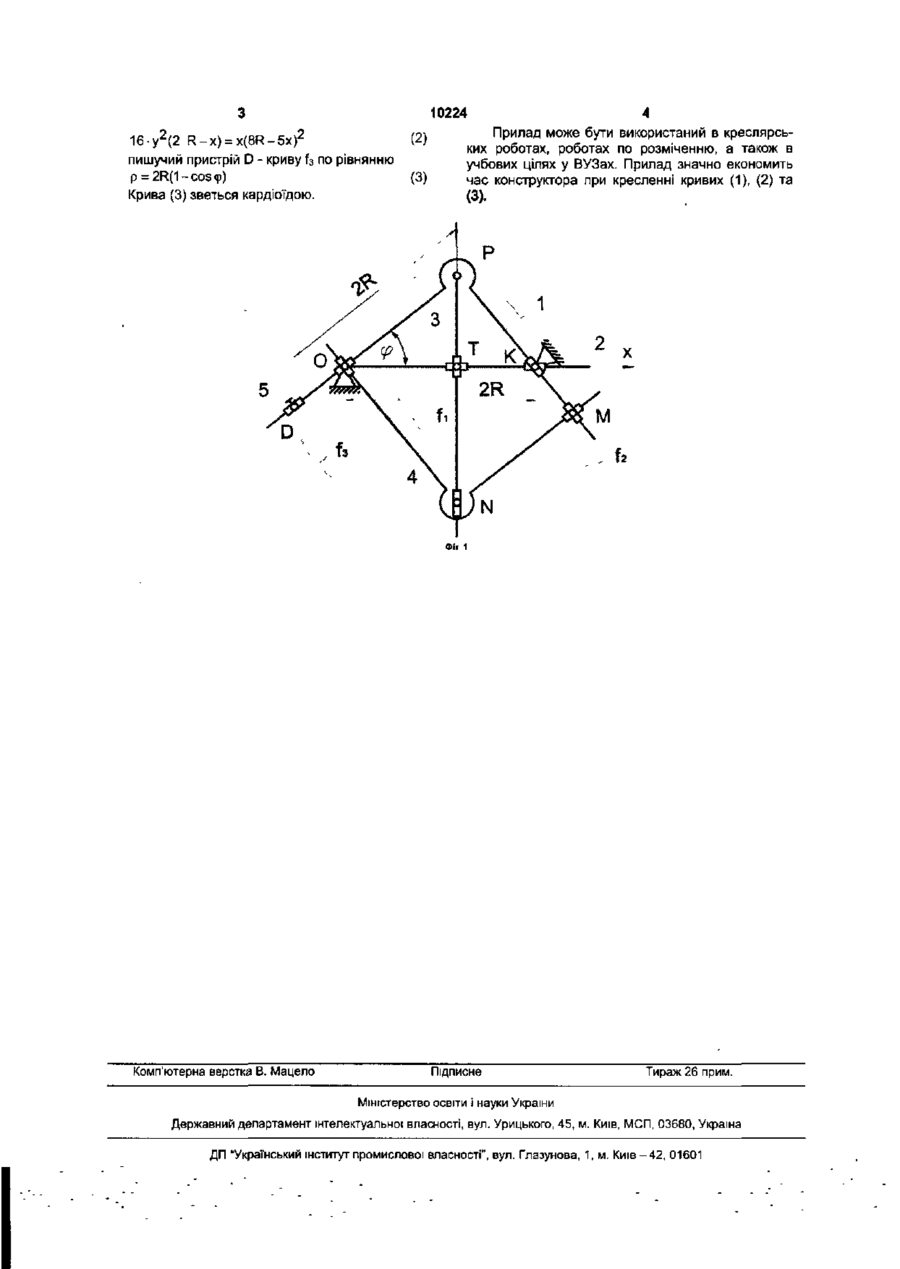

Прилад для одночасного перетворення кола в криву 3-го та 4-го порядку, який містить кулісу, зв'язану шарнірною діадою повзунів з траверзою, котра несе горизонтальну лінійку, який відрізняється тим, що прилад має у своєму складі два прямокутні важелі, плечі яких зв'язані двома хрестоподібними повзунами. шиною другого прямокутного важеля, плечі якого проходять через хрестоподібні повзуни На Фіг.1 зображено запропонований прилад. Прилад містить прямокутний важіль 1, одне плече якого проходить через хрестоподібний повзун О закріплений шарнірно на початку координат, а друге плече проходить через шарнірну діаду повзунів К, встановлену нерухомо на горизонтальній направляючій 2, по якій ковзає хрестоподібний повзун Т, який несе траверзу 3, що шарнірне з'єднує вершину Р важеля 1 з вершиною N прямокутного важеля 4, плечі якого проходять через хрестоподібні повзуни М і О На повзунах М, N та D встановлено пишучі пристрої (на кресленні не показано) Повзун D має стопорний гвинт 5 для встановлення параметру. Прилад працю є таким чином Сполучаємо нерухому горизонтальну лінійку 2 з віссю ОХ та кріпимо шарнірно хрестоподібний повзун О, який несе плече прямокутного важеля 1 на початку координат системи ХОУ, а діаду повзунів К, через яку проходить друге плече важеля 1, встановлюємо на відстані 2R від початку координат О. Завдяки стопорному гвинту 5 встановлюємо параметр PD=2R. При переміщенні вершини Р прямокутного важеля 1 по колу (OK=2R) прилад дозволяє одночасно відтворювати такі криві: - пишучий пристрій N відтворює криву fi по рівнянню у 2 (2 R - x ) = x 3 (1) - пишучий пристрій М - криву f2 по рівнянню CM CM 10224 2 2 16y (2 R-x)=x(8R-5x) пишучий пристрій D - криву f3 по рівнянню p = 2R(1-cos
