Фільтр нижніх частот
Номер патенту: 12960
Опубліковано: 15.03.2006
Автори: Раєвський Микола Володимирович, Трембовецька Руслана Володимирівна, Шарапов Валерій Михайлович
Формула / Реферат
Фільтр нижніх частот, що містить операційний підсилювач, дві Т-подібні ланки та ємнісний елемент, причому Т-подібні ланки складені з послідовно з'єднаних резистивних елементів у повздовжніх плечах та ємнісних елементів у поперечних плечах, ланцюг зворотного зв'язку утворений Т-подібною ланкою та ємнісним елементом, які підключено паралельно, інша Т-подібна ланка підключена до інвертуючого входу операційного підсилювача, який відрізняється тим, що як ємнісні елементи в Т-подібних ланках використано п'єзоелектричні елементи.
Текст

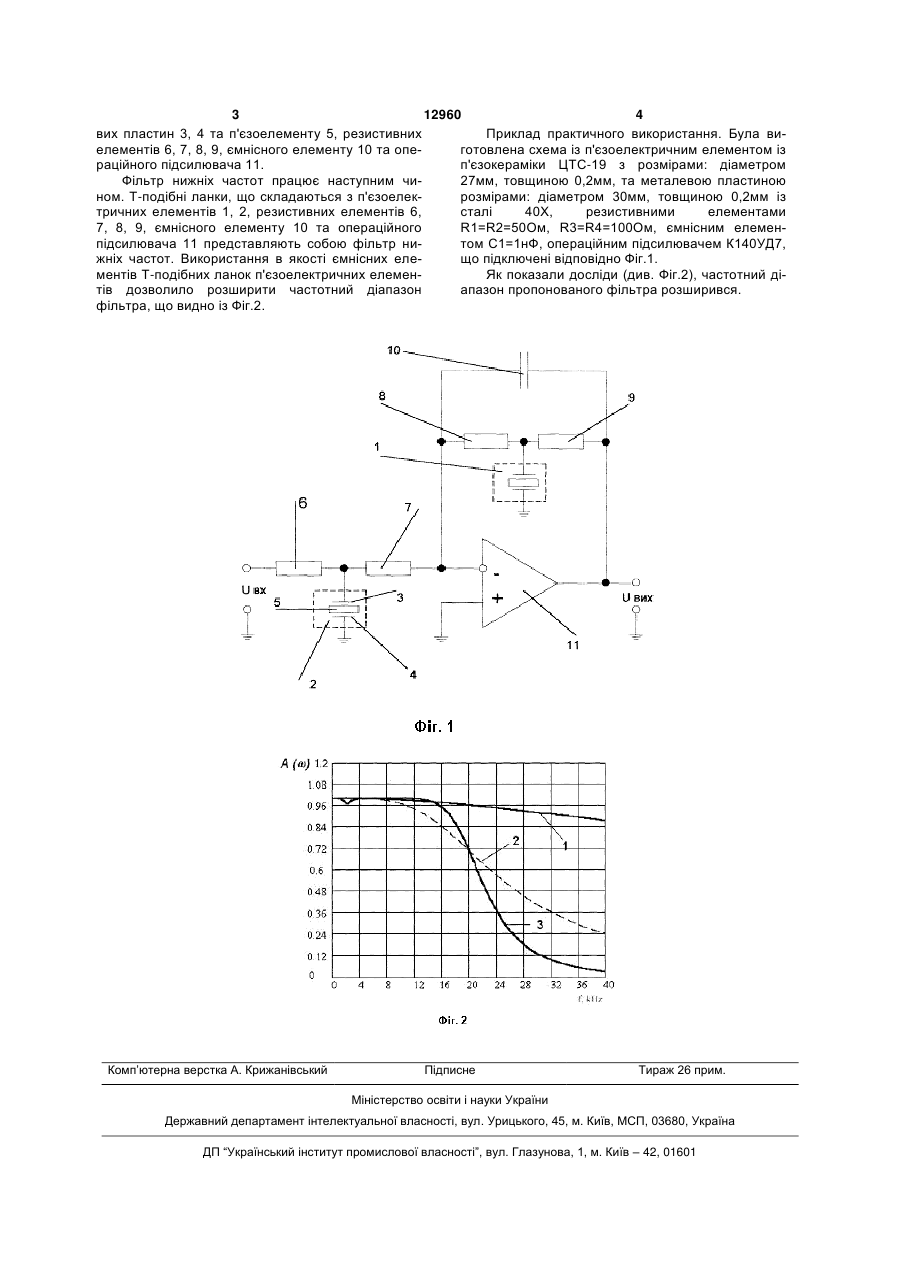

Фільтр нижніх частот, що містить операційний підсилювач, дві Т-подібні ланки та ємнісний еле 3 12960 4 вих пластин 3, 4 та п'єзоелементу 5, резистивних Приклад практичного використання. Була виелементів 6, 7, 8, 9, ємнісного елементу 10 та опеготовлена схема із п'єзоелектричним елементом із раційного підсилювача 11. п'єзокераміки ЦТС-19 з розмірами: діаметром Фільтр нижніх частот працює наступним чи27мм, товщиною 0,2мм, та металевою пластиною ном. Т-подібні ланки, що складаються з п'єзоелекрозмірами: діаметром 30мм, товщиною 0,2мм із тричних елементів 1, 2, резистивних елементів 6, сталі 40Х, резистивними елементами 7, 8, 9, ємнісного елементу 10 та операційного R1=R2=50Ом, R3=R4=100Ом, ємнісним елеменпідсилювача 11 представляють собою фільтр нитом С1=1нФ, операційним підсилювачем К140УД7, жніх частот. Використання в якості ємнісних елещо підключені відповідно Фіг.1. ментів Т-подібних ланок п'єзоелектричних елеменЯк показали досліди (див. Фіг.2), частотний дітів дозволило розширити частотний діапазон апазон пропонованого фільтра розширився. фільтра, що видно із Фіг.2. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLow-pass filter
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюФильтр нижних частот
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: H03H 7/01
Код посилання
