Активний lrc-фільтр нижніх частот

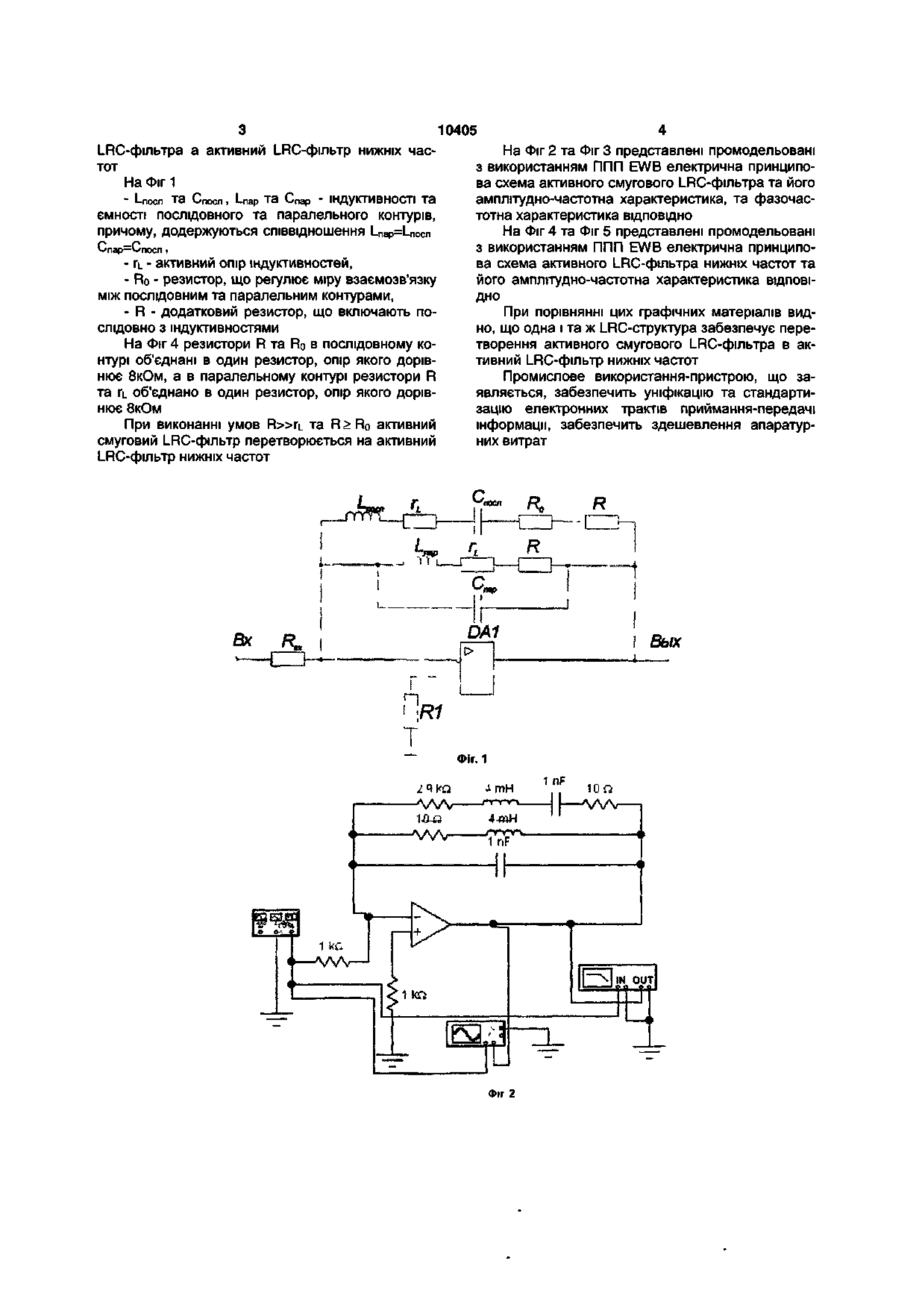

Активний LRC-фільтр нижніх частот, побудований на операційному підсилювачі, в якому як частотно залежний ланцюг включений двополюсник, що складається з паралельно підключених один до одного паралельного та послідовного резонансних контурів, налаштованих на одну й ту ж резонансну частоту, при цьому в послідовному контурі послідовно з індуктивністю та ємністю включений резистор Ro для визначення міри зв'язку між резонансними контурами, активний опір індуктивностей контурів її значно менший опору резистора Ro, а індуктивності та ємності послідовного та паралельного контурів взаємно дорівнюють одна одній, який відрізняється тим, що в резонансних контурах послідовно з індуктивностями включений додатковий опір R » п та R > Ro Корисна модель відноситься до області електронної схемотехніки, зокрема до електронних трактів приймання-передачі інформації Відомий активний смуговий LRC-фільтр [патент України 31572 А], побудований на операційному підсилювачі, в якому в якості частотнозалежного ланцюга включений двополюсник, що складається з паралельно підключених один до одного паралельного та послідовного резонансних контурів, налаштованих на одну й ту ж резонансну частоту Причому, в послідовному контурі послідовно з індуктивністю та ємністю включають резистор Ro, величина опору якого визначає міру зв'язку між резонансними контурами Активний опір індуктивностей контурів п_ значно менший опору резистора Ro Індуктивності та ємності паралельного та послідовного контурів взаємно дорівнюють одна одній Однак, при додержанні співвідношення RQ = 1,4ро, де ро - характеристичній опір контурів, в амплітудно-частотній характеристиці появляється "поличка" - незалежність коефіцієнта передачі фільтра від частоти, що не дає можливості передачі сигналів в нижніх частотах Недоліком такого пристрою є те, що він при зазначених вище умовах не може бути фільтром нижніх частот В основу заданого технічного рішення покладена задача створення активного LRC - фільтра нижніх частот, особливості електронної схеми якого забезпечили б можливість передачі сигналів нижніх частот Це досягається тим, що в активному LRC - фільтрі нижніх частот, побудованому на операційному підсилювачі, в якому в якості частотнозалежного ланцюга включений двополюсник, що складається з паралельно підключених один до одного паралельного та послідовного резонансних контурів, налаштованих на одну і ту ж резонансну частоту, при цьому, в послідовному контурі послідовно з індуктивністю та ємністю включений резистор Ro, для визначення міри зв'язку між резонансними контурами Активний опір індуктивностей контурів гі_ значно менший опору резистора Ro, a індуктивності та ємності послідовного та паралельного контурів взаємно дорівнюють одна одній В резонансних контурах послідовно з індуктивностями включені додатковий опір R » T L та R > RO На відміну від прототипу в резонансних контурах послідовно з індуктивністю включають резистор R » r L та R > Ro в зв'язку з чим добротність контурів значно зменшується, а опір складного частотно-залежного ланцюга в колі зворотного зв'язку операційного підсилювача набуває характеру ємнісного опору і таким чином смуговий фільтр перетворюється фільтр нижніх частот На Фіг 1 зображена електрична функціональна схема активного LRC-фільтра нижніх частот, одержаного перетворюванням активного смугового ю О) 10405 LRC-фільтра а активний LRC-фільтр нижніх частот На Фіг 1 - L-посл Та Спосл , Uap ТЭ Спар - ІНДУКТИВНОСТІ ТЭ ємності послідовного та паралельного контурів, ПРИЧОМУ, ДОДержуЮТЬСЯ СПІВВІДНОШеННЯ L na p=Lnocn *~тіар—v-тіосл і - її - активний опір індуктивностей, - Ro - резистор, що регулює міру взаємозв'язку між послідовним та паралельним контурами, - R - додатковий резистор, що включають послідовно з індуктивностями На Фіг 4 резистори R та Ro в послідовному контурі об'єднані в один резистор, опір якого дорівнює 8кОм, а в паралельному контурі резистори R та п. об'єднано в один резистор, опір якого дорівнює 8кОм При виконанні умов R»n_ та R > Ro активний смуговий LRC-фільтр перетворюється на активний LRC-фільтр нижніх частот На Фіг 2 та Фіг 3 представлені промодельовані з використанням ППП EWB електрична принципова схема активного смугового LRC-фільтра та його амплітудно-частотна характеристика, та фазочастотна характеристика ВІДПОВІДНО На Фіг 4 та Фіг 5 представлені промодельовані з використанням ППП EWB електрична принципова схема активного LRC-фільтра нижніх частот та його амплітудно-частотна характеристика ВІДПОВІДНО При порівнянні цих графічних матеріалів видно, що одна і та ж LRC-структура забезпечує перетворення активного смугового LRC-фільтра в активний LRC-фільтр нижніх частот Промислове використання-пристрою, що заявляється, забезпечить уніфікацію та стандартизацію електронних трактів приймання-передачі інформації, забезпечить здешевлення апаратурних витрат Вых Фіг 2 10405 Фіг.З Фіг. 4 Фіг. 5 Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП'Український інститут промислової власності , вул Глазунова, 1, м К и ї в - 4 2 01601
