Фільтр нижніх частот

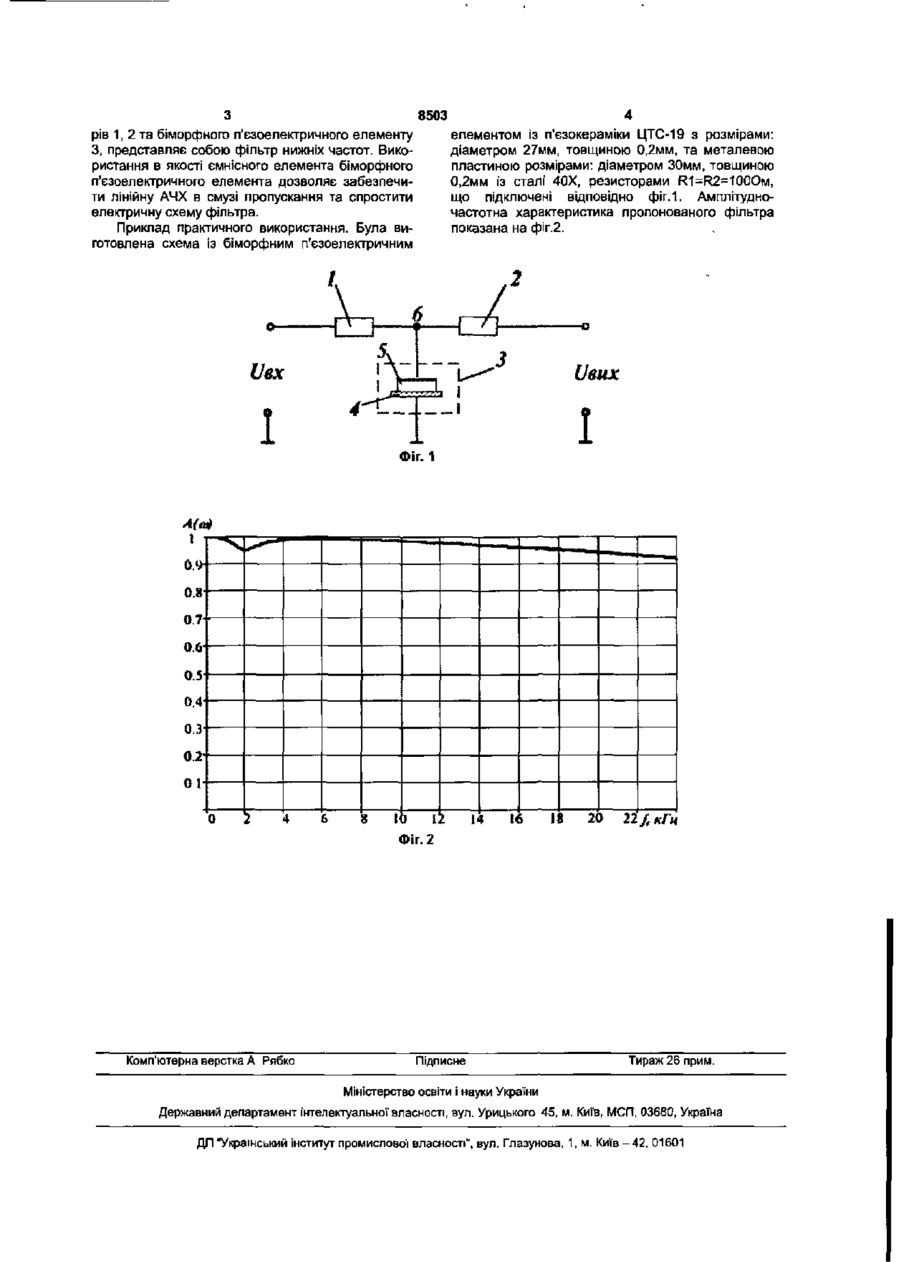

Фільтр нижніх частот, що містить Т-подібну ланку, що утворена двома послідовно з'єднаними резисторами і ємнісним елементом, що підключений між точкою з'єднання резисторів і загальною шиною, який відрізняється тим, що як ємнісний елемент використовується асиметричний біморфний п'єзоелектричний елемент. Корисна модель відноситься до радіотехніки і може бути використаний для частотної селекції сигналів. Відомий фільтр нижніх частот, що містить RC ланцюг, паралельно якому включений дільник напруги із двох резисторів, точка з'єднання дільника через опір зв'язку підключена до RC - ланцюга [див. АС №356754, СССР, Н03Н7/10, бюл. №32. 1972]. Недоліком його є полога амплітудно-частотна характеристика та вузький частотний діапазон. Відомий фільтр нижніх частот, що містить дві паралельно з'єднані Т-подІбні ланки, перша ланка утворена двома послідовно з'єднаними резисторами і ємнісним елементом, що підключений між точкою з'єднання резисторів і загальною шиною, друга ланка утворена послідовно з'єднаними ємнісними елементами і змінним резистором, що підключений одним кінцем до точки з'єднання ємнісних елементів, а другим кінцем до точки з'єднання резисторів першої Т-подібної панки [див. АС №613487, СССР, Н03Н7/10, бюл №24, 1978]. Зазначений фільтр найбільш близький по технічній сутності і обраний в якості прототипу. Недоліком його є - складність схеми. В основу корисної моделі поставлена задача вдосконалення фільтра нижніх частот шляхом введення біморфного п'єзоелектричного елемента до Т-подібної ланки, що дозволяє спростити електричну схему фільтра. Фільтр нижніх частот, що заявляється, містить Т-подібну ланку, що утворена двома послідовно з'єднаними резисторами і ємнісним елементом, що підключений між точкою з'єднання резисторів і загальною шиною. Пропонований фільтр нижніх частот відрізняється тим, що в якості ємнісного елемента використовується біморфний п'єзоелектричний елемент. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі, що з'являється, є спрощення електричної схеми фільтра Корисна модель пояснюється кресленням, де: - на фіг. 1 показана схема пропонованого фільтра; - на фіг.2 амплітудно-частотна характеристика (АЧХ) пропонованою фільтра. Фільтр нижніх частот містить два резистори 1, 2, та асиметричний біморфний п'єзоелектричний елемент 3, що складається із металевої пластинки 4 та п'єзоелементу 5. Асиметричний біморфний п'єзоелектричний елемент приєднаний до точки б з'єднання резисторів 1, 2 та загального проводу схеми. Фільтр нижніх частот працює наступним чином. Т-подібна ланка, що складається із резисто СО о 00 о> 8503 рів 1, 2 та біморфного п'єзоелектричного елементу З, представляє собою фільтр нижніх частот. Використання в якості ємнісного елемента біморфного п'єзоелектричного елемента дозволяє забезпечити лінійну АЧХ в смузі пропускання та спростити електричну схему фільтра. Приклад практичного використання. Була виготовлена схема із біморфним п'єзоелектричним 4 елементом із п'єзокераміки ЦТС-19 з розмірами: діаметром 27мм, товщиною 0,2мм, та металевою пластиною розмірами: діаметром 30мм, товщиною 0,2мм із сталі 40Х, резисторами R 1 = R 2 = 1 0 0 O M , що підключені відповідно фіг.1. Амплітудночастотна характеристика пропонованого фільтра показана на фіг.2. Vex ІІвих Фіг. 1 \ і >••••• • ч 1 і— 0.8 0.7 О.6 0.5 0,4 0,3 0.2 01 0 2 4 Б 8 U5 іі и» 16 18 20 2Ї/,кГіі Фіг.2 Комп'ютерна верстка А Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
