Фільтр нижніх частот
Номер патенту: 12959
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Раєвський Микола Володимирович, Трембовецька Руслана Володимирівна
Формула / Реферат
Фільтр нижніх частот, що містить операційний підсилювач, Т-подібну ланку, резистор зворотнього зв’язку та ємнісний елемент, причому Т-подібна ланка підключена до інвертуючого входу підсилювача та утворена з послідовно з’єднаних резистивних елементів в повздовжньому плечі та ємнісного елемента в поперечному плечі, а ланцюг зворотнього зв’язку утворений резистивним елементом, який підключено між виходом операційного підсилювача та точкою з'єднання елементів Т-подібної ланки, до того ж ємнісний елемент, який підключено паралельно операційному підсилювачу, утворює разом з резистором Т-подібної ланки аналоговий інтегратор, який відрізняється тим, що як ємнісні елементи використані п’єзоелектричні елементи.
Текст

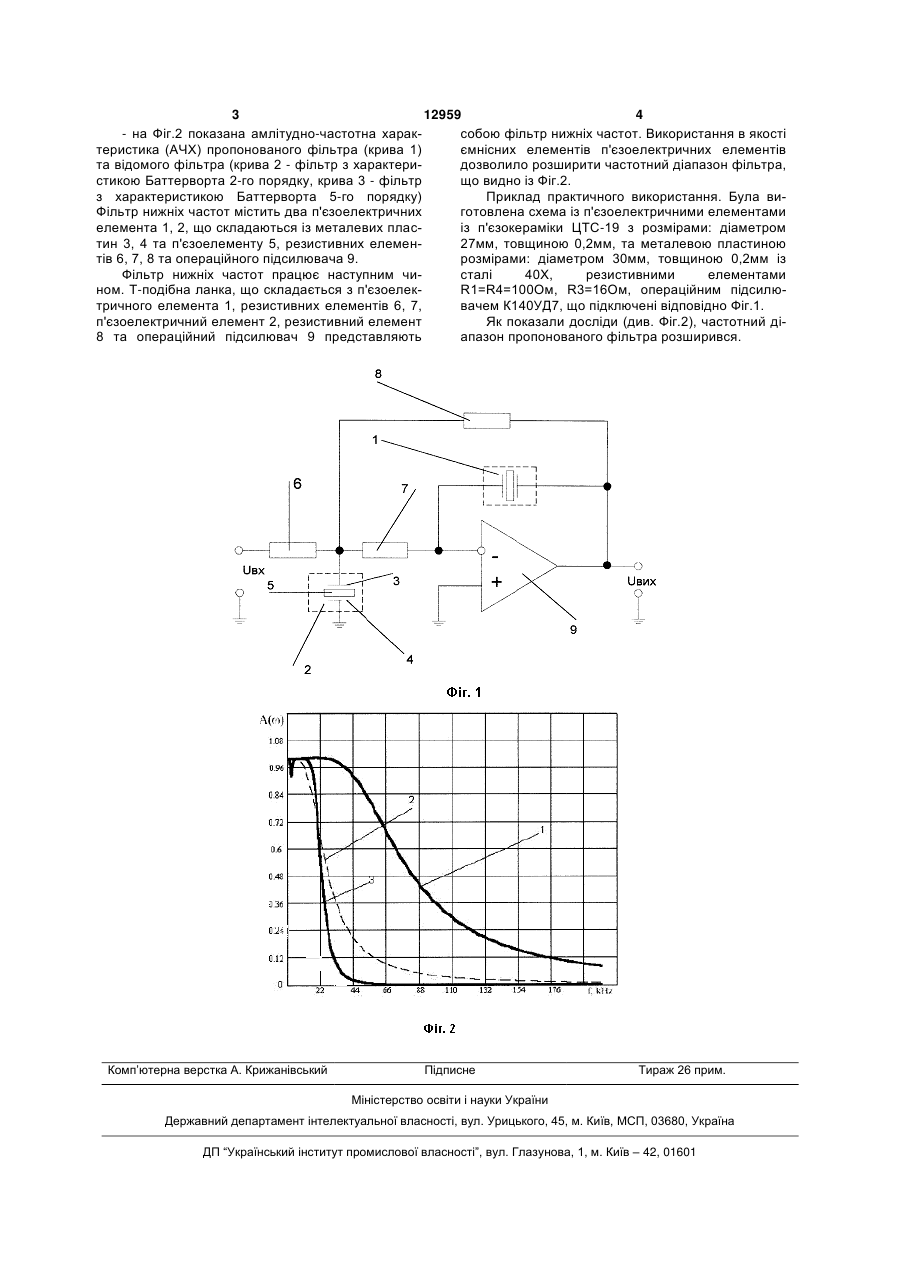

Фільтр нижніх частот, що містить операційний підсилювач, Т-подібну ланку, резистор зворотнього зв’язку та ємнісний елемент, причому Т-подібна 3 12959 4 - на Фіг.2 показана амлітудно-частотна хараксобою фільтр нижніх частот. Використання в якості теристика (АЧХ) пропонованого фільтра (крива 1) ємнісних елементів п'єзоелектричних елементів та відомого фільтра (крива 2 - фільтр з характеридозволило розширити частотний діапазон фільтра, стикою Баттерворта 2-го порядку, крива 3 - фільтр що видно із Фіг.2. з характеристикою Баттерворта 5-го порядку) Приклад практичного використання. Була виФільтр нижніх частот містить два п'єзоелектричних готовлена схема із п'єзоелектричними елементами елемента 1, 2, що складаються із металевих пласіз п'єзокераміки ЦТС-19 з розмірами: діаметром тин 3, 4 та п'єзоелементу 5, резистивних елемен27мм, товщиною 0,2мм, та металевою пластиною тів 6, 7, 8 та операційного підсилювача 9. розмірами: діаметром 30мм, товщиною 0,2мм із Фільтр нижніх частот працює наступним чисталі 40Х, резистивними елементами ном. Т-подібна ланка, що складається з п'єзоелекR1=R4=100Ом, R3=16Ом, операційним підсилютричного елемента 1, резистивних елементів 6, 7, вачем К140УД7, що підключені відповідно Фіг.1. п'єзоелектричний елемент 2, резистивний елемент Як показали досліди (див. Фіг.2), частотний ді8 та операційний підсилювач 9 представляють апазон пропонованого фільтра розширився. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
