Пристрій живлення газорозрядного лазера незмінним струмом

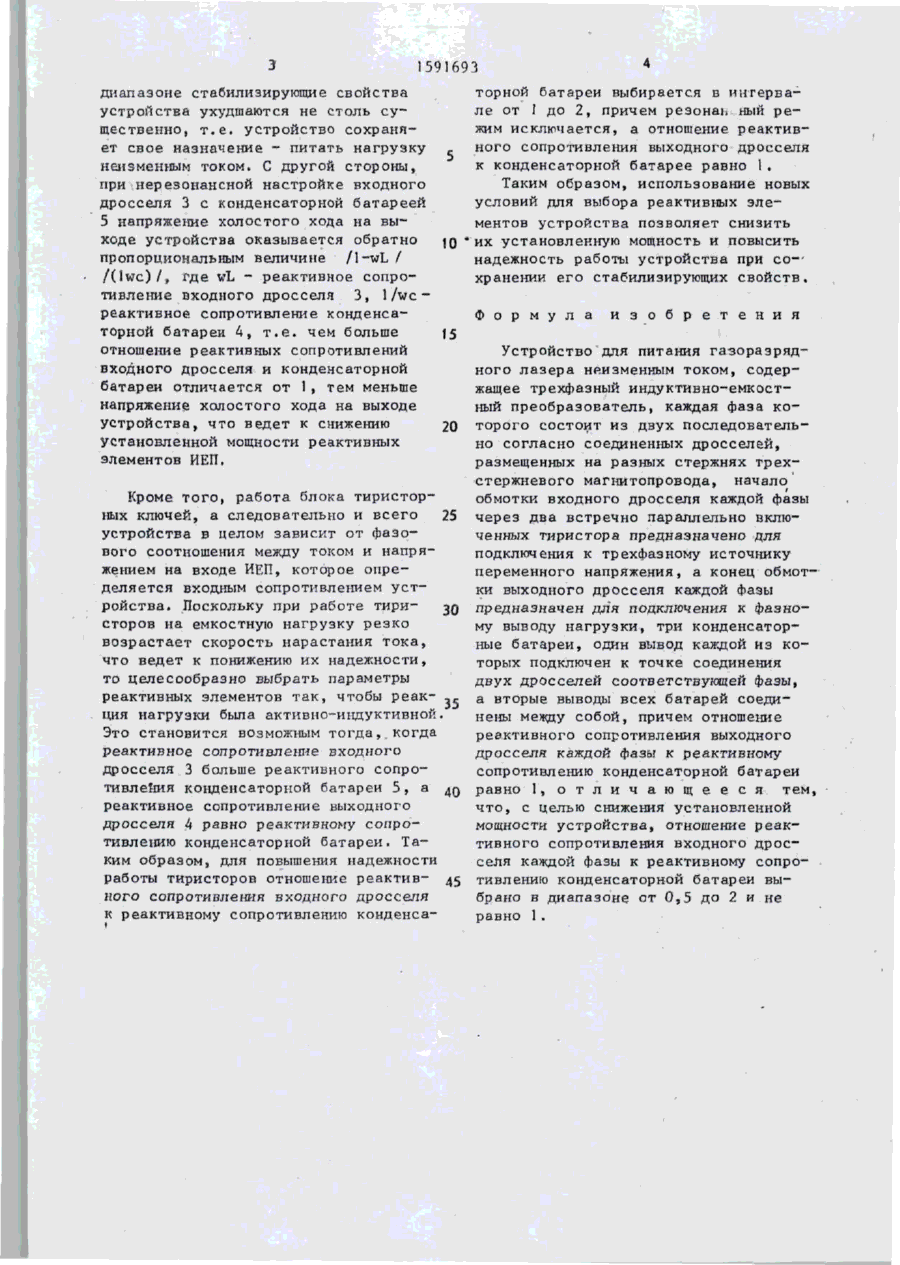

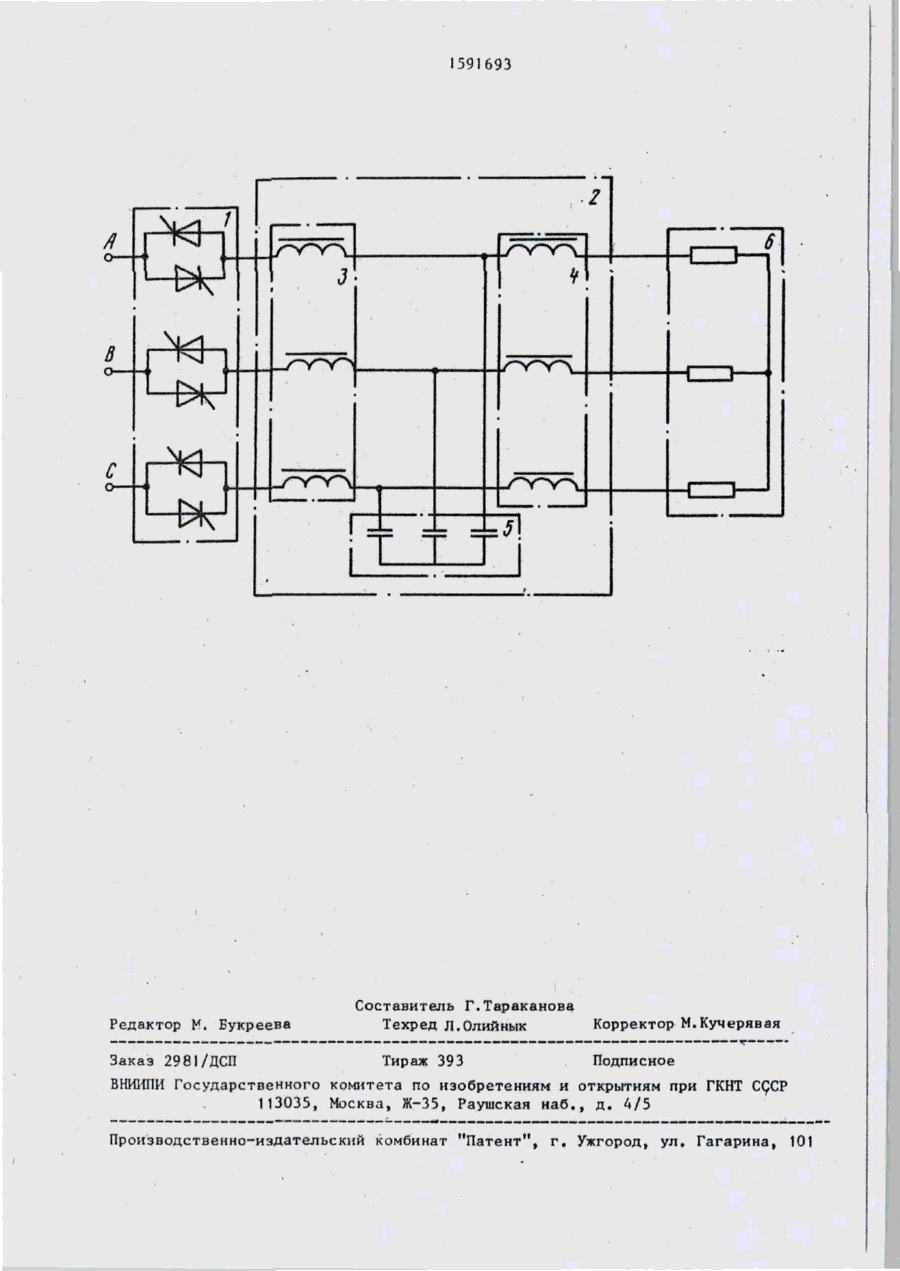

Устройство для питания газоразрядного лазера неизменным током, содержащее трехфазный индуктивно - емкостный преобразователь, каждая фаза которого состоит из двух последовательно сог­ласно соединенных дросселей, размещенных на разных стержнях трехстержневого магнитопровода, начало обмотки входного дросселя каждой фазы через два встречно параллельно включенных тиристора предназначено для подключения к трехфазному источнику переменного напряжения, а конец обмотки выходного дросселя каждой фазы предназначен для подключения к фазному выводу нагрузки, три конденсаторные батареи, один вывод каждой из которых подключен к точке соединения двух дросселей соответствующей фазы, а вторые вы­воды всех батарей соединены между собой, причем отношение реактивного сопротивления выходного дросселя каждой фазы к реактивному сопротивлению конденсаторной батареи равно 1, отличающееся тем, что, с целью снижения установленной мощности устройства, отношение реактивного сопротивления входного дросселя каждой фазы к реактивному сопротивлению конденсаторной батареи выбрано в диапазоне от 0,5 до 2 и не равно 1.
