Спосіб вибухового різання металевих конструкцій
Номер патенту: 13019
Опубліковано: 28.02.1997
Автори: Лашкевич Вячеслав Георгійович, Скорий Микола Савович, Пасічник Володимир Дмитрович, Волгін Леонід Олександрович
Формула / Реферат
Способ взрывной резки металлических конструкции включающий нанесение на одной из поверхностей разрезаемой конструкции линейного надреза, установку на поверхности конструкции параллельно надрезу удлиненного рабочего заряда взрывчатого вещества и последующее его инициирование, отличающийся тем, что предварительно на поверхности пластины, изготовленной из материала разрезаемой конструкции толщиной равной толщине последней, выполняют линейный надрез, на противоположной надрезу поверхности этой пластины устанавливают контрольный заряд взрывчатого вещества в форму усеченной пирамиды с основаниями квадратной формы, длина стороны большего из которых о три раза превышает длину стороны меньшего основания, при этом ось усеченной пирамиды располагают в плоскости симметрии надреза, после чего осуществляют инициирование контрольного заряда со стороны меньшего основания усеченной пирамиды и определение площади поперечного сечения в плоскости, соответствующей началу реза пластины, рабочий заряд выполняют с поперечным сечением в форме квадрата площадью, равной упомянутой выше площади контрольного заряда, используя при этом взрывчатое вещество, применяемое для изготовления контрольного заряда, а установку рабочего заряда производят на поверхности разрезаемой конструкции, противоположной поверхности с надрезом, располагая ось заряда в плоскости симметрии надреза, который выполняют формой, повторяющей форму надреза пластины.
Текст

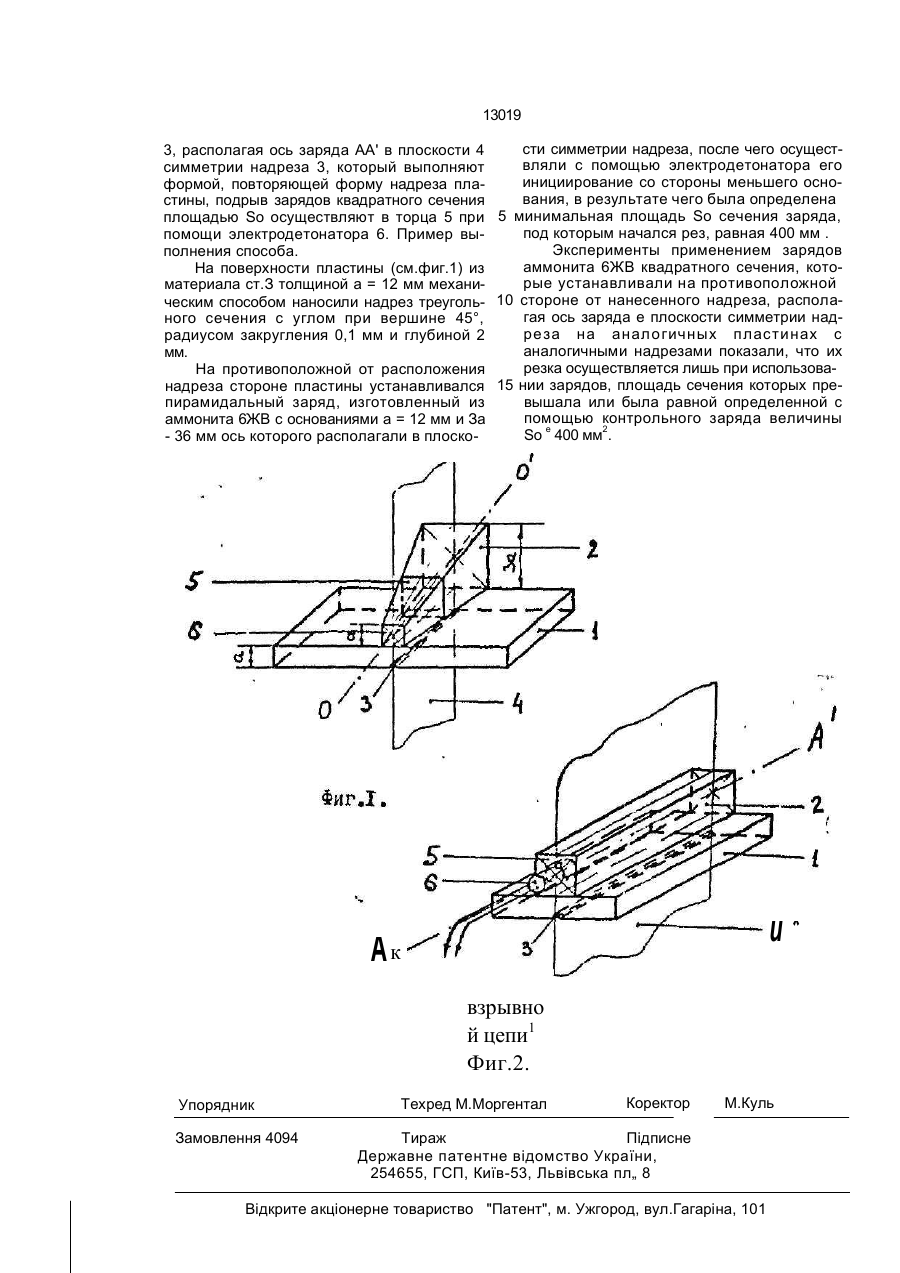

УКРАЇНА (19) U А о,, 13019 (ІЗ) С1 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) СПОСІБ ВИБУХОВОГО РІЗАННЯ МЕТАЛЕВИХ КОНСТРУКЦІЙ 1 (20)95320100.03 08.93 (72) Волі їй пронід Олександрович, Лашкевич Вячеслав ї еоргійошіч Пасічник Володи мир Дмитрович Скорий Микола Савович (73) Інстиіут електрозвлрч * яиня їм. Є.О. Патона АИ України (UA' (57) Способ н^рывмои резки металлических конструкции включающий нанесение на од ной из поверхностей разрезаемой конструк ции л инейного над реза, уст ановку на поверхности конструкции параллельно над резу удлиненного рабочего заряда взрывча того вещества и последующее его инициирование, о т л и ч а ю щ и й с я тем, что предварительно на поверхности пласти ны, изготовленной из материала разрезае мой конструкции толщиной равной толщине последней, выполняют линейный надрез, на противоположной надрезу поверхности этой пластины устанавливают контрольный заряд взрывчатого вещества в форму усеченной пирамиды с основаниями квадратной формы, длина стороны большего из которых о три раза превышает длину стороны меньшего основания, при этом ось усеченной пирамиды располагают в плоскости симметрии надреза, после чего осуществляют инициирование контрольного заряда со стороны меньшего основания усеченной пирамиды и определение площади поперечного сечения в плоскости, соответствующей началу реза пластины, рабочий заряд выполняют с поперечным сечением в форме квадрата площадью, равной упомянутой выше площади контрольного заряда, используя при этом взрывчатое вещество, применяемое для изготовления контрольного заряда, а устаноьку рабочего заряда производят на поверхности разрезаемой конструкции, противоположной поверхности с надрезом, располагая ось заряда в плоскости симметрии надреза, который выполняют формой, повторяющей форму надреза пластины. Изобретение относится к обработке металлов давлением и может быть использовано при резке металлических конструкций. Известен способ резки металлов контактными зарядами ВВ при котором заряд располагается с одной стороны вдоль линии реза [1]. На фиг.1 схематически изображен расположенный на пластине 1 пирамидальный заряд 2, ось ОО' которого находится в плоскости симметрии 4 надреза 3. После подрыва пирамидального заряда с помощью злектродеіонатора, установленного со стороны меньшего основания 6 определяют сечение So 5 под которым начался рез и дальнейшии процесс резки (см.фиг 2) осуществляют зарядами 2 квадратного сечения площадью So 5. используя при этом ВВ, применяемое для изготовления контрольного заряда, установку которых производят на поверхности разрезаемой конструкции 1 противоположной поверхности с надрезом {21)4873126/SU (22) 10.10.90 ПА) 28.02.97 (46) 28.02 97 Бюл. № 1 (56) /"етгрское свидетельство СССР № 15577. кл. В 21 D 26/08, 30.05.88. С > о О 13019 сти симметрии надреза, после чего осущест3, располагая ось заряда АА' в плоскости 4 вляли с помощью электродетонатора его симметрии надреза 3, который выполняют инициирование со стороны меньшего осноформой, повторяющей форму надреза плавания, в результате чего была определена стины, подрыв зарядов квадратного сечения площадью So осуществляют в торца 5 при 5 минимальная площадь So сечения заряда, под которым начался рез, равная 400 мм . помощи электродетонатора 6. Пример выЭксперименты применением зарядов полнения способа. аммонита 6ЖВ квадратного сечения, котоНа поверхности пластины (см.фиг.1) из рые устанавливали на противоположной материала ст.З толщиной а = 12 мм механическим способом наносили надрез треуголь- 10 стороне от нанесенного надреза, располагая ось заряда е плоскости симметрии надного сечения с углом при вершине 45°, реза на анал огичных пластинах с радиусом закругления 0,1 мм и глубиной 2 аналогичными надрезами показали, что их мм. резка осуществляется лишь при использоваНа противоположной от расположения надреза стороне пластины устанавливался 15 нии зарядов, площадь сечения которых превышала или была равной определенной с пирамидальный заряд, изготовленный из помощью контрольного заряда величины аммонита 6ЖВ с основаниями а = 12 мм и За So e 400 мм2. - 36 мм ось которого располагали в плоско и* Ак взрывно й цепи1 Фиг.2. Упорядник Замовлення 4094 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of explosive cutting of metal structures
Автори англійськоюVolhin Leonid Oleksandrovych, Lashkevych Viacheslav Heorhiiovych, Pasichnyk Volodymyr Dmytrovych, Skoryi Mykola Savovych
Назва патенту російськоюСпособ взрывной резки металлических конструкций
Автори російськоюВолгин Леонид Александрович, Лашкевич Вячеслав Георгиевич, Пасечник Владимир Дмитриевич, Скорый Николай Саввич
МПК / Мітки
МПК: B21D 26/08
Мітки: металевих, вибухового, спосіб, конструкцій, різання
