Формула / Реферат

1. Багатопроменева дзеркальна антена, що містить дзеркало і випромінювані, яка відрізняється тим, що дзеркало виконане у вигляді внутрішньої поверхні тіла обертання параболічної твірної навколо осі, перпендикулярній фокальній осі, яка проходить через фокус параболи, що виконана з радіопрозорого матеріалу, а внутрішня поверхня дзеркала покрита реверсивним матеріалом, наприклад монокристалічним кремнієм n-типу, і має джерело керуючих сигналів, причому випромінювачі розміщують з можливістю переміщування на осі, перпендикулярній фокальній осі і яка проходить через фокус параболи.

2. Багатопроменева дзеркальна антена за п. 1, яка відрізняється тим, що як джерело керуючих сигналів використовується дугова ксенонова лампа надвисокого тиску.

Текст

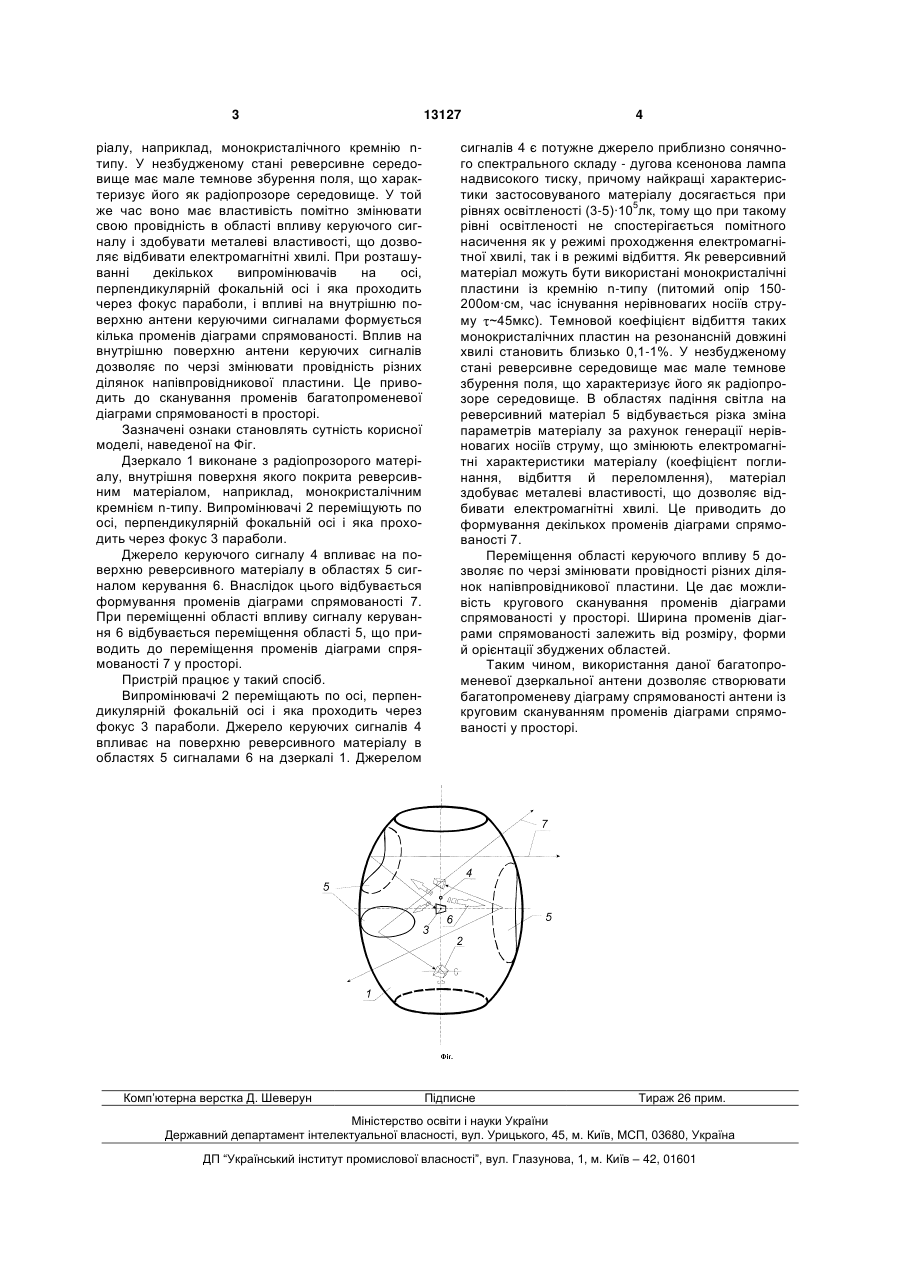

1. Багатопроменева дзеркальна антена, що містить дзеркало і випромінювані, яка відрізняється тим, що дзеркало виконане у вигляді внутрішньої поверхні тіла обертання параболічної твірної навколо осі, перпендикулярній фокальній осі, 3 ріалу, наприклад, монокристалічного кремнію nтипу. У незбудженому стані реверсивне середовище має мале темнове збурення поля, що характеризує його як радіопрозоре середовище. У той же час воно має властивість помітно змінювати свою провідність в області впливу керуючого сигналу і здобувати металеві властивості, що дозволяє відбивати електромагнітні хвилі. При розташуванні декількох випромінювачів на осі, перпендикулярній фокальній осі і яка проходить через фокус параболи, і впливі на внутрішню поверхню антени керуючими сигналами формується кілька променів діаграми спрямованості. Вплив на внутрішню поверхню антени керуючих сигналів дозволяє по черзі змінювати провідність різних ділянок напівпровідникової пластини. Це приводить до сканування променів багатопроменевої діаграми спрямованості в просторі. Зазначені ознаки становлять сутність корисної моделі, наведеної на Фіг. Дзеркало 1 виконане з радіопрозорого матеріалу, внутрішня поверхня якого покрита реверсивним матеріалом, наприклад, монокристалічним кремнієм n-типу. Випромінювачі 2 переміщують по осі, перпендикулярній фокальній осі і яка проходить через фокус 3 параболи. Джерело керуючого сигналу 4 впливає на поверхню реверсивного матеріалу в областях 5 сигналом керування 6. Внаслідок цього відбувається формування променів діаграми спрямованості 7. При переміщенні області впливу сигналу керування 6 відбувається переміщення області 5, що приводить до переміщення променів діаграми спрямованості 7 у просторі. Пристрій працює у такий спосіб. Випромінювачі 2 переміщають по осі, перпендикулярній фокальній осі і яка проходить через фокус 3 параболи. Джерело керуючих сигналів 4 впливає на поверхню реверсивного матеріалу в областях 5 сигналами 6 на дзеркалі 1. Джерелом Комп’ютерна верстка Д. Шеверун 13127 4 сигналів 4 є потужне джерело приблизно сонячного спектрального складу - дугова ксенонова лампа надвисокого тиску, причому найкращі характеристики застосовуваного матеріалу досягається при 5 рівнях освітленості (3-5)·10 лк, тому що при такому рівні освітленості не спостерігається помітного насичення як у режимі проходження електромагнітної хвилі, так і в режимі відбиття. Як реверсивний матеріал можуть бути використані монокристалічні пластини із кремнію n-типу (питомий опір 150200ом·см, час існування нерівновагих носіїв струму ~45мкс). Темновой коефіцієнт відбиття таких монокристалічних пластин на резонансній довжині хвилі становить близько 0,1-1%. У незбудженому стані реверсивне середовище має мале темнове збурення поля, що характеризує його як радіопрозоре середовище. В областях падіння світла на реверсивний матеріал 5 відбувається різка зміна параметрів матеріалу за рахунок генерації нерівновагих носіїв струму, що змінюють електромагнітні характеристики матеріалу (коефіцієнт поглинання, відбиття й переломлення), матеріал здобуває металеві властивості, що дозволяє відбивати електромагнітні хвилі. Це приводить до формування декількох променів діаграми спрямованості 7. Переміщення області керуючого впливу 5 дозволяє по черзі змінювати провідності різних ділянок напівпровідникової пластини. Це дає можливість кругового сканування променів діаграми спрямованості у просторі. Ширина променів діаграми спрямованості залежить від розміру, форми й орієнтації збуджених областей. Таким чином, використання даної багатопроменевої дзеркальної антени дозволяє створювати багатопроменеву діаграму спрямованості антени із круговим скануванням променів діаграми спрямованості у просторі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Multibeam mirror antenna

Автори англійською

Khorhordin Oleksandr Oleksandrovych, Paslion Volodymyr Volodymyrovych

Назва патенту російською

Многолучевая зеркальная антенна

Автори російською

Хорхордин Александр Александрович, Паслён Владимир Владимирович

МПК / Мітки

МПК: H01Q 25/00

Мітки: дзеркальна, багатопроменева, антена
