Антена нвч з неспрямованим випромінюванням в азимутальній площині

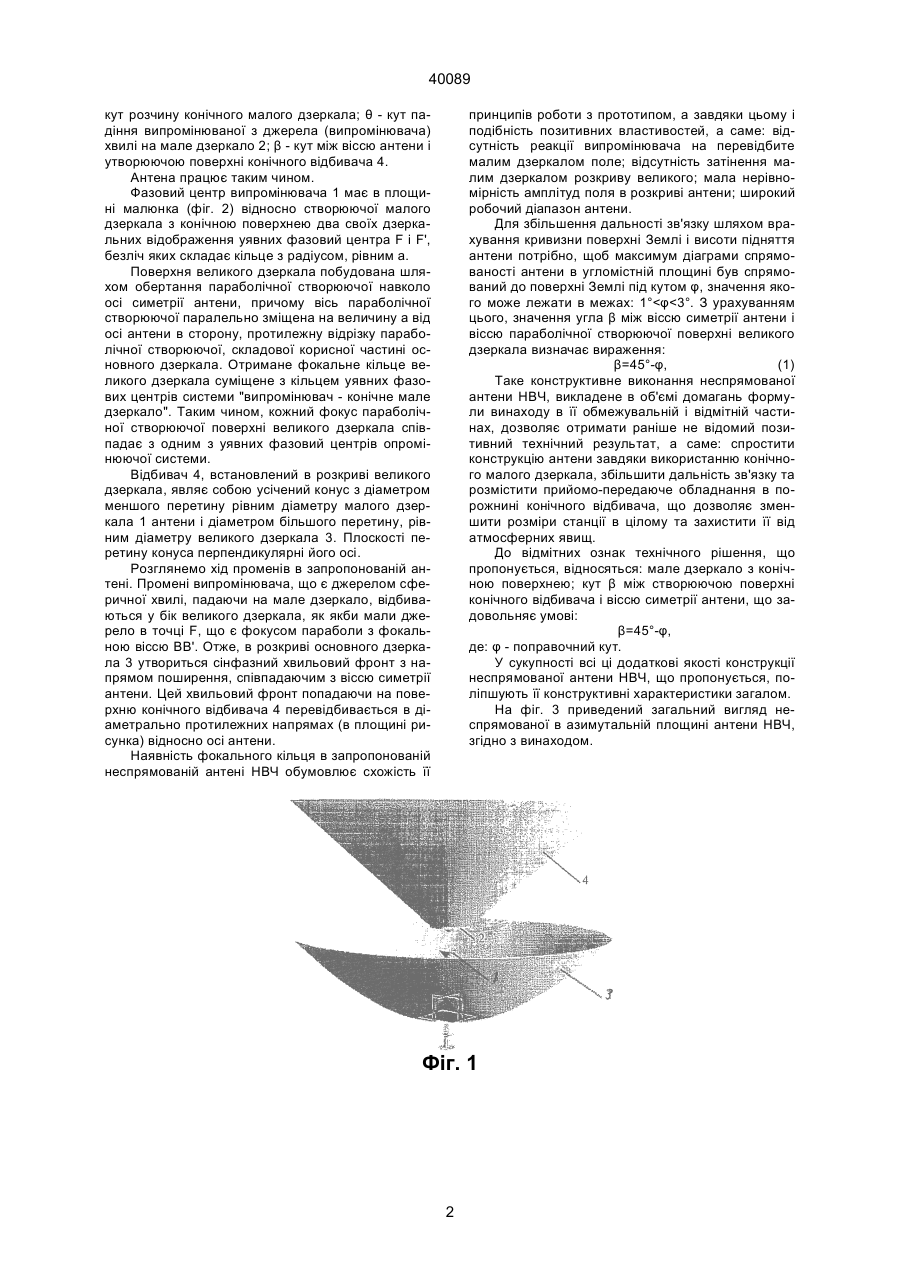

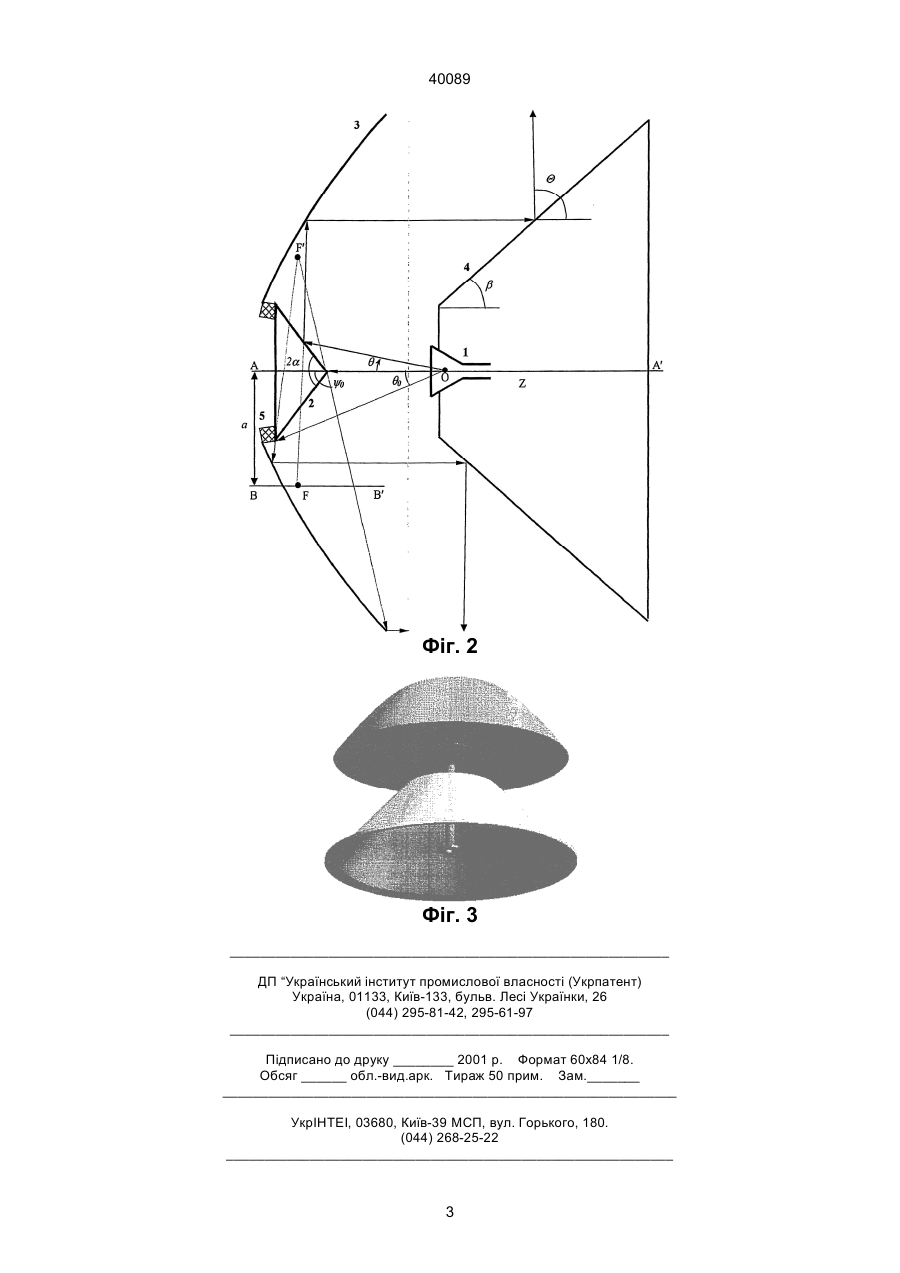

Антена НВЧ з неспрямованим випромінюванням в азимутальній площині, яка має випроміню 40089 кут розчину конічного малого дзеркала; θ - кут падіння випромінюваної з джерела (випромінювача) хвилі на мале дзеркало 2; β - кут між віссю антени і утворюючою поверхні конічного відбивача 4. Антена працює таким чином. Фазовий центр випромінювача 1 має в площині малюнка (фіг. 2) відносно створюючої малого дзеркала з конічною поверхнею два своїх дзеркальних відображення уявних фазовий центра F і F', безліч яких складає кільце з радіусом, рівним а. Поверхня великого дзеркала побудована шляхом обертання параболічної створюючої навколо осі симетрії антени, причому вісь параболічної створюючої паралельно зміщена на величину а від осі антени в сторону, протилежну відрізку параболічної створюючої, складової корисної частині основного дзеркала. Отримане фокальне кільце великого дзеркала суміщене з кільцем уявних фазових центрів системи "випромінювач - конічне мале дзеркало". Таким чином, кожний фокус параболічної створюючої поверхні великого дзеркала співпадає з одним з уявних фазовий центрів опромінюючої системи. Відбивач 4, встановлений в розкриві великого дзеркала, являє собою усічений конус з діаметром меншого перетину рівним діаметру малого дзеркала 1 антени і діаметром більшого перетину, рівним діаметру великого дзеркала 3. Плоскості перетину конуса перпендикулярні його осі. Розглянемо хід променів в запропонованій антені. Промені випромінювача, що є джерелом сферичної хвилі, падаючи на мале дзеркало, відбиваються у бік великого дзеркала, як якби мали джерело в точці F, що є фокусом параболи з фокальною віссю ВВ'. Отже, в розкриві основного дзеркала 3 утвориться сінфазний хвильовий фронт з напрямом поширення, співпадаючим з віссю симетрії антени. Цей хвильовий фронт попадаючи на поверхню конічного відбивача 4 перевідбивається в діаметрально протилежних напрямах (в площині рисунка) відносно осі антени. Наявність фокального кільця в запропонованій неспрямованій антені НВЧ обумовлює схожість її принципів роботи з прототипом, а завдяки цьому і подібність позитивних властивостей, а саме: відсутність реакції випромінювача на перевідбите малим дзеркалом поле; відсутність затінення малим дзеркалом розкриву великого; мала нерівномірність амплітуд поля в розкриві антени; широкий робочий діапазон антени. Для збільшення дальності зв'язку шляхом врахування кривизни поверхні Землі і висоти підняття антени потрібно, щоб максимум діаграми спрямованості антени в угломістній площині був спрямований до поверхні Землі під кутом φ, значення якого може лежати в межах: 1°
