H01Q 25/00 — Антени або антенні системи, що мають щонайменше дві діаграми спрямованості

Номер патенту: 94991

Опубліковано: 25.06.2011

Автори: Михайлова Ганна Володимирівна, Федотова Марина Вячеславівна, Пасльон Володимир Володимирович, Вахнова Олена Володимирівна, Михайлов Максим Володимирович, Іваніцин Вадим Євгенович

МПК: H01Q 25/00

Мітки: скануюча, антена, дзеркальна, багатопроменева

Формула / Реферат:

1. Багатопроменева дзеркальна скануюча антена, що містить основне параболічне і допоміжне дзеркала, які виконані з радіопрозорого матеріалу та покриті реверсивним матеріалом, опромінювач і джерела керуючих сигналів, які розташовані у розкриві та зі зворотного боку основного дзеркала, фокус основного параболічного дзеркала збігається з фокусом допоміжного дзеркала, яка відрізняється тим, що опромінювач розташований у фокусі основного...

Номер патенту: 91868

Опубліковано: 10.09.2010

Автори: Макаров Олександр Леонідович, Михайлов Максим Володимирович, Ольшевський Олександр Лаврентійович, Пасльон Володимир Володимирович, Іваніцин Вадим Євгенович, Вахнова Олена Володимирівна, Хлуднева Ганна Володимирівна

МПК: H01Q 25/00

Мітки: антена, дзеркальна, багатопроменева

Формула / Реферат:

1. Багатопроменева дзеркальна антена, що містить дзеркало, яке є внутрішньою поверхнею тіла, утвореною обертанням кругової твірної, є радіопрозорим, і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, що розміщені з можливістю переміщування по сфері фокуса, яка відрізняється тим, що радіопрозора частина дзеркала виконана у вигляді тришарової конструкції, зовнішній та внутрішній шари якої є...

Номер патенту: 85504

Опубліковано: 26.01.2009

Автори: Щербов Ігор Леонідович, Пасльон Володимир Володимирович, Хорхордін Олександр Олександрович, Михайлов Максим Володимирович

МПК: H01Q 25/00

Мітки: антена, дзеркальна, багатопроменева

Формула / Реферат:

Багатопроменева дзеркальна антена, що містить дзеркало, внутрішня поверхня якого покрита реверсивним матеріалом, що виконане на внутрішній поверхні тіла обертання з радіопрозорого матеріалу, а також джерело керуючих сигналів і опромінювачі, які розміщені всередині тіла обертання, яка відрізняється тим, що тіло обертання виконане у формі сфери, при цьому опромінювачі розміщені з можливістю переміщування по фокальній сфері.

Номер патенту: 85503

Опубліковано: 26.01.2009

Автори: Хорхордін Олександр Олександрович, Михайлов Максим Володимирович, Пасльон Володимир Володимирович

МПК: H01Q 25/00, H01Q 19/00

Мітки: дзеркальна, багатопроменева, антена, скануюча

Формула / Реферат:

Багатопроменева дзеркальна скануюча антена, що містить основне параболічне дзеркало, виконане з радіопрозорого матеріалу і покрите реверсивним матеріалом, опромінювачі, розташовані на фокальному кільці із можливістю переміщування у площині фокального кільця, джерело керуючих сигналів, розташоване у розкривi основного параболічного дзеркала, яка відрізняється тим, що антена містить додаткове параболічне дзеркало, виконане з радіопрозорого...

Номер патенту: 33509

Опубліковано: 25.06.2008

Автори: Вахнова Олена Володимирівна, Ольшевський Олександр Лаврентійович, Пасльон Володимир Володимирович, Михайлов Максим Володимирович, Хлуднева Ганна Володимирівна, Іваніцин Вадим Євгенович, Макаров Олександр Леонідович

МПК: H01Q 25/00

Мітки: багатопроменева, антена, дзеркальна

Формула / Реферат:

1. Багатопроменева дзеркальна антена, що містить дзеркало, яке виконано у вигляді внутрішньої поверхні тіла обертання колової твірної із радіопрозорого матеріалу і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, що розміщені з можливістю переміщування по сфері фокуса, яка відрізняється тим, що радіопрозора частина дзеркала виконана у вигляді тришарової конструкції, зовнішній та внутрішній...

Номер патенту: 30646

Опубліковано: 11.03.2008

Автори: Михайлов Максим Володимирович, Ольшевський Олександр Лаврентійович, Хлуднева Ганна Володимирівна, Пасльон Володимир Володимирович, Макаров Олександр Леонідович

МПК: H01Q 25/00

Мітки: дводзеркальна, сферична, антена

Формула / Реферат:

1. Дводзеркальна сферична антена, що має головне та допоміжне дзеркала, що мають форму концентричної сферичної поверхні, та опромінювачі, що розташовані біля поверхні головного дзеркала, яка відрізняється тим, що головне та допоміжне дзеркала виконані з радіопрозорого матеріалу та вкриті плівкою з реверсивного матеріалу, а конструкція додатково має джерело керуючих сигналів.2. Дводзеркальна сферична антена за п. 1, яка...

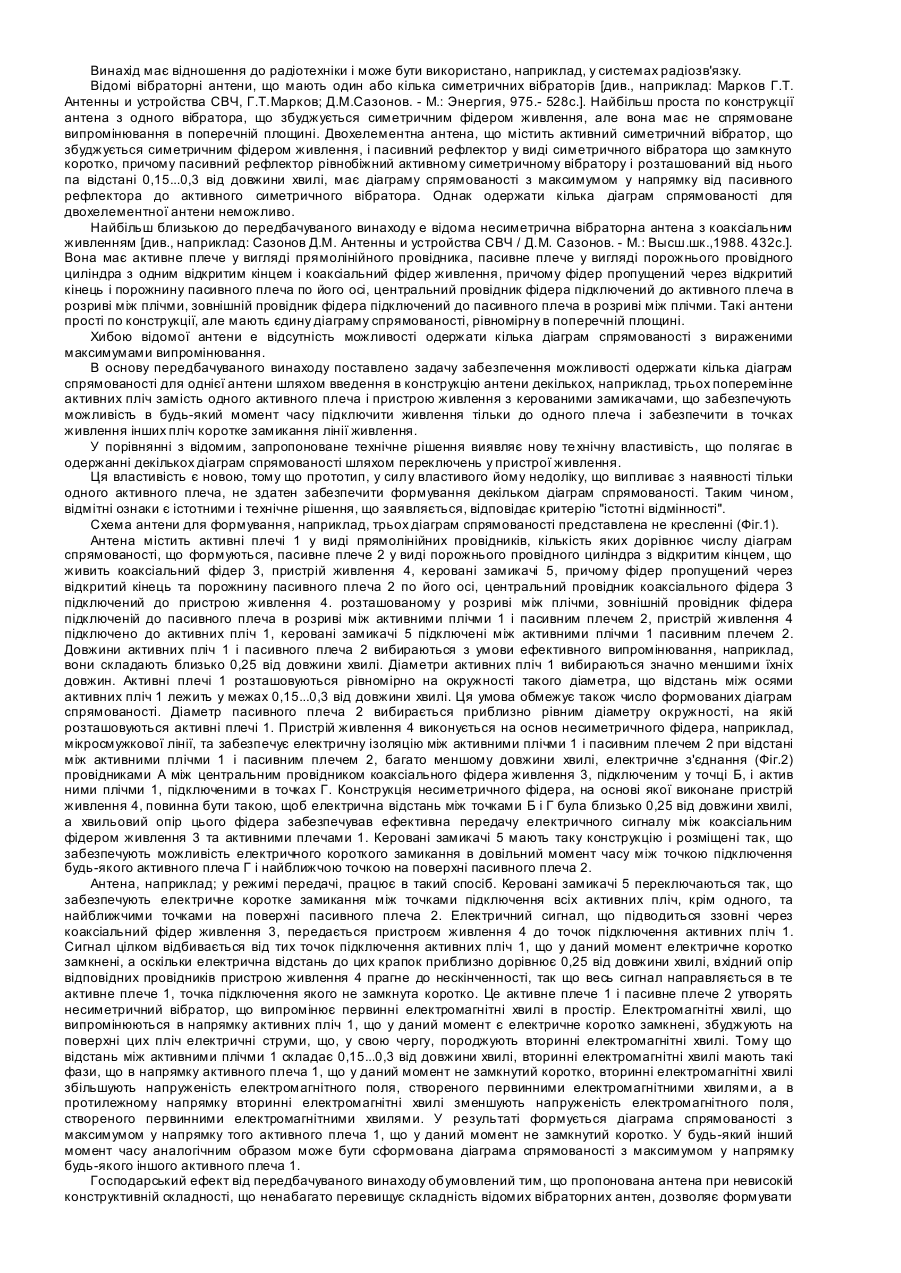

Номер патенту: 79080

Опубліковано: 25.05.2007

Автор: Сльозкін Віталій Геннадійович

МПК: H01Q 25/00

Мітки: декількома, антена, спрямованості, вібраторна, діаграмами

Формула / Реферат:

Вібраторна антена з декількома діаграмами спрямованості, що містить пасивне плече у вигляді порожнистого провідного циліндра з одним відкритим кінцем і коаксіальний фідер живлення, причому фідер пропущений через відкритий кінець і порожнину пасивного плеча по його осі, зовнішній провідник фідера підключений до торця пасивного плеча, яка відрізняється тим, що антена містить активні плечі у вигляді прямолінійних провідників, кількість яких...

Номер патенту: 20781

Опубліковано: 15.02.2007

Автори: Михайлов Максим Володимирович, Пасльон Володимир Володимирович, Хорхордін Олександр Олександрович

МПК: H01Q 25/00

Мітки: скануюча, дзеркальна, багатопроменева, антена

Формула / Реферат:

Багатопроменева дзеркальна скануюча антена, що містить основне параболічне дзеркало, виконане з радіопрозорого матеріалу і покрите реверсивним матеріалом, опромінювачі, розташовані на фокальному кільці із можливістю переміщування у площині фокального кільця, джерело керуючих сигналів, розташоване у розхилі основного параболічного дзеркала, яка відрізняється тим, що антена додатково містить параболічне дзеркало, виконане з радіопрозорого...

Номер патенту: 20355

Опубліковано: 15.01.2007

Автори: Щербов Ігор Леонідович, Пасльон Володимир Володимирович, Михайлов Максим Володимирович, Хорхордін Олександр Олександрович

МПК: H01Q 25/00

Мітки: багатопроменева, антена, дзеркальна

Формула / Реферат:

Багатопроменева дзеркальна антена, що містить дзеркало, яке виконано із радіопрозорого матеріалу і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, яка відрізняється тим, що дзеркало виконане у вигляді внутрішньої поверхні тіла обертання кругової твірної, причому опромінювачі розміщені з можливістю переміщування по сфері фокуса.

Номер патенту: 13225

Опубліковано: 15.03.2006

Автори: Пасльон Володимир Володимирович, Хорхордін Олександр Олександрович

МПК: H01Q 25/00

Мітки: антена, багатопроменева, дзеркальна

Формула / Реферат:

1. Багатопроменева дзеркальна антена, що містить дзеркало у вигляді внутрішньої поверхні тіла обертання параболічної твірної навколо осі симетрії і опромінювачі, розташовані на фокальному кільці, яка відрізняється тим, що дзеркало антени виконано з радіопрозорого матеріалу, а поверхня дзеркала покрита реверсивним матеріалом, наприклад, полікристалічним сульфідом кадмію, і має джерело керуючих сигналів, а опромінювачі розміщують з можливістю...

Номер патенту: 13127

Опубліковано: 15.03.2006

Автори: Пасльон Володимир Володимирович, Хорхордін Олександр Олександрович

МПК: H01Q 25/00

Мітки: багатопроменева, дзеркальна, антена

Формула / Реферат:

1. Багатопроменева дзеркальна антена, що містить дзеркало і випромінювані, яка відрізняється тим, що дзеркало виконане у вигляді внутрішньої поверхні тіла обертання параболічної твірної навколо осі, перпендикулярній фокальній осі, яка проходить через фокус параболи, що виконана з радіопрозорого матеріалу, а внутрішня поверхня дзеркала покрита реверсивним матеріалом, наприклад монокристалічним кремнієм n-типу, і має джерело керуючих сигналів,...

Номер патенту: 3817

Опубліковано: 27.12.1994

Автори: Шокало Володимир Михайлович, Река Юрій Васильович, Лучанінов Анатолій Іванович, Щербина Олександр Олексійович

МПК: H01Q 25/00

Мітки: елемент, ректени

Формула / Реферат:

Элемент ректенны, содержащий излучатель с подключенным к его выходным клеммам диодом Шоттки, нагрузку и фильтр четных гармоник, включенный между нагрузкой и диодом Шоттки и выполненный в виде четвертьволнового отрезка линии передачи с подключенным на его конце бло­кировочным конденсатором, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, элемент ректенны выполнен в виде микрополосковой конструкции, при этом...
