Автоматичний одоризатор газу
Номер патенту: 13201
Опубліковано: 15.03.2006
Автори: Купригін Олег Вікторович, Моісеєв Сергій Вікторович, Дубас Петро Петрович, Лапицький Яків Юрійович, Беккер Михайло Вікторович
Формула / Реферат
Автоматичний одоризатор газу, що містить магістральний газопровід з вузлом редукування, вихід якого з'єднаний газопроводом з витратоміром, що складається з датчика рівня одоранту і мірної ємкості, яка має газову порожнину, що не заповнюється одорантом, газовий редуктор, дозатор, електромагнітний клапан і витратну ємкість, який відрізняється тим, що витратна ємкість з'єднана з газовою порожниною мірної ємкості, а електромагнітний клапан установлений на газопроводі, що з'єднує вихід з вузла редукування з газовою порожниною мірної ємкості.
Текст

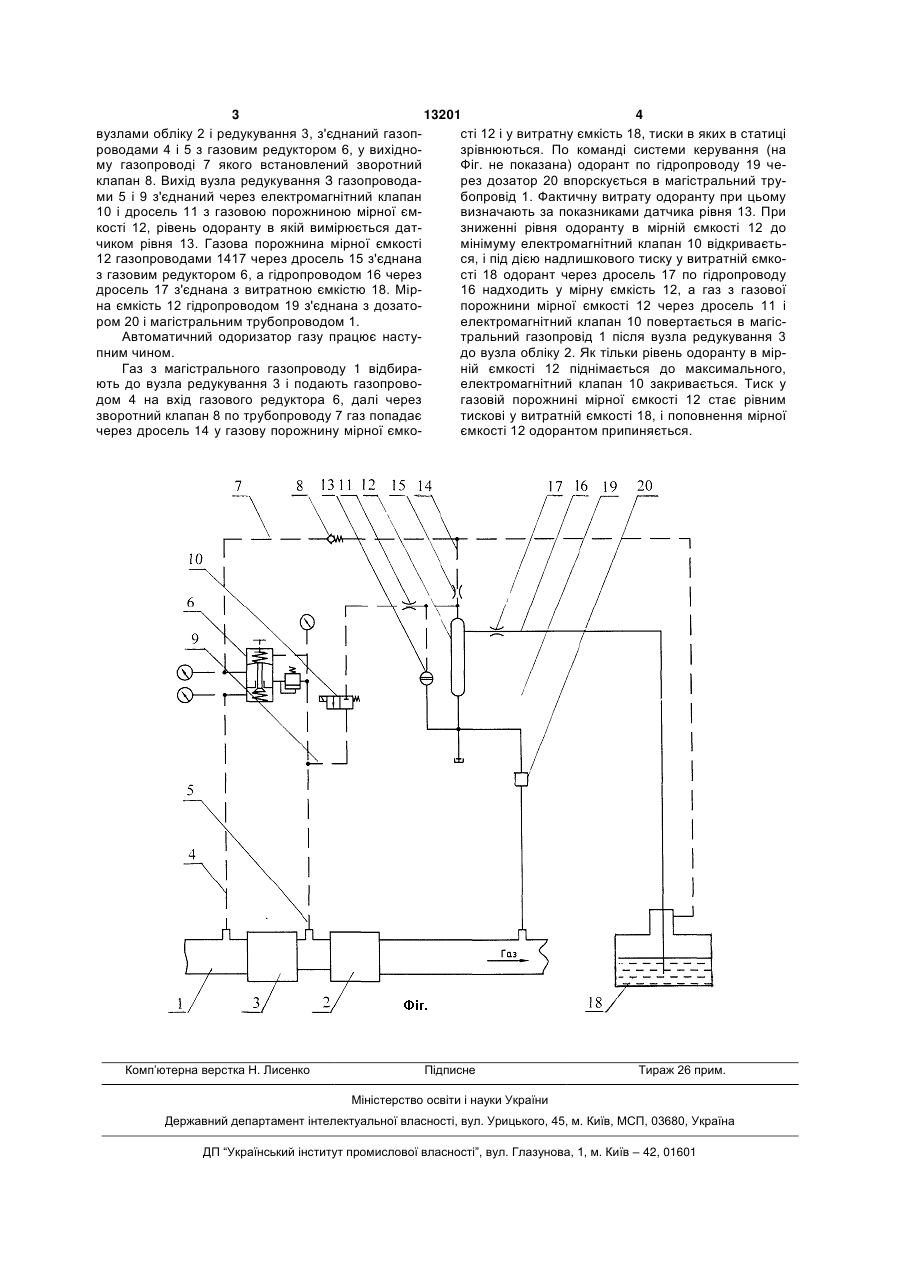

Автоматичний одоризатор газу, що містить магістральний газопровід з вузлом редукування, 3 13201 4 вузлами обліку 2 і редукування 3, з'єднаний газопсті 12 і у витратну ємкість 18, тиски в яких в статиці роводами 4 і 5 з газовим редуктором 6, у вихіднозрівнюються. По команді системи керування (на му газопроводі 7 якого встановлений зворотний Фіг. не показана) одорант по гідропроводу 19 чеклапан 8. Вихід вузла редукування З газопроводарез дозатор 20 впорскується в магістральний труми 5 і 9 з'єднаний через електромагнітний клапан бопровід 1. Фактичну витрату одоранту при цьому 10 і дросель 11 з газовою порожниною мірної ємвизначають за показниками датчика рівня 13. При кості 12, рівень одоранту в якій вимірюється датзниженні рівня одоранту в мірній ємкості 12 до чиком рівня 13. Газова порожнина мірної ємкості мінімуму електромагнітний клапан 10 відкриваєть12 газопроводами 1417 через дросель 15 з'єднана ся, і під дією надлишкового тиску у витратній ємкоз газовим редуктором 6, а гідропроводом 16 через сті 18 одорант через дросель 17 по гідропроводу дросель 17 з'єднана з витратною ємкістю 18. Мір16 надходить у мірну ємкість 12, а газ з газової на ємкість 12 гідропроводом 19 з'єднана з дозатопорожнини мірної ємкості 12 через дросель 11 і ром 20 і магістральним трубопроводом 1. електромагнітний клапан 10 повертається в магісАвтоматичний одоризатор газу працює настутральний газопровід 1 після вузла редукування 3 пним чином. до вузла обліку 2. Як тільки рівень одоранту в мірГаз з магістрального газопроводу 1 відбираній ємкості 12 піднімається до максимального, ють до вузла редукування 3 і подають газопровоелектромагнітний клапан 10 закривається. Тиск у дом 4 на вхід газового редуктора 6, далі через газовій порожнині мірної ємкості 12 стає рівним зворотний клапан 8 по трубопроводу 7 газ попадає тискові у витратній ємкості 18, і поповнення мірної через дросель 14 у газову порожнину мірної ємкоємкості 12 одорантом припиняється. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomated gas odorizer
Автори англійськоюBekker Mykhailo Viktorovych, Kupryhin Oleh Viktorovych, Moiseiev Serhii Viktorovych, Lapytskyi Yakiv Yuriiovych
Назва патенту російськоюАвтоматический одоризатор газа
Автори російськоюБеккер Михаил Викторович, Купрыгин Олег Викторович, Моисеев Сергей Викторович, Лапицкий Яков Юрьевич
МПК / Мітки
Мітки: одоризатор, автоматичний, газу
Код посилання
<a href="https://ua.patents.su/2-13201-avtomatichnijj-odorizator-gazu.html" target="_blank" rel="follow" title="База патентів України">Автоматичний одоризатор газу</a>
Автоматичний одоризатор газу
Номер патенту: 5787
Опубліковано: 15.03.2005
Автори: Моісеєв Сергій Вікторович, Гірченко Сергій Іванович, Бурняшев Аркадій Васильович, Купригін Олег Вікторович, Коломєєв Валентин Миколайович
Мітки: одоризатор, автоматичний, газу
Формула / Реферат:
Автоматичний одоризатор газу, що містить магістральний газопровід з вузлом редукування, з'єднаний першим і другим трубопроводами з газовим редуктором, вихідна лінія якого з'єднана з витратною ємністю, зв'язаною третім трубопроводом з магістральним газопроводом після вузла редукування через дозатор, що містить клапан вприскування одоранту, який відрізняється тим, що у вихідній лінії газового редуктора встановлений зворотний клапан, витратомір...
Автоматичний одоризатор газу
Номер патенту: 48696
Опубліковано: 15.07.2004
Автори: Рудник Анатолій Андрійович, Купригін Олег Вікторович, Ільютко Олег Семенович, Бурняшев Аркадій Васильович, Моісеєв Сергій Вікторович, Алексієнко Сергій Порфирійович
Мітки: одоризатор, автоматичний, газу
Формула / Реферат:
Автоматичний одоризатор газу, що містить газопровід, ємкість, заповнену рідким одорантом, і дозатор, який відрізняється тим, що дозатор обладнаний інжектором, який містить клапан вприскування одоранту, виконаний у вигляді електрогідравлічної форсунки, що приводиться в дію електромагнітом, і камеру резонатора з двома датчиками тиску, розділеними дроселем, при цьому клапан вприскування одоранту встановлено між камерою резонатора і вихідною...
Автоматичний одоризатор газу
Номер патенту: 1154
Опубліковано: 30.12.1993
Автори: Малінченко Валентин Іванович, Лебідь Микола Іванович, Попов Олександр Степанович, Цуркаленко Лев Васильович
МПК: F17D 3/00
Мітки: газу, автоматичний, одоризатор
Формула / Реферат:
1. Автоматический одоризатор газа, содержащий установленную в трубопроводе замерную диафрагму и дозатор, отличающийся тем, что он снабжен питателем, соединенным посредством трубки с дозатором, сборником с отверстием, трубкой подачи одоранта и направляющей трубкой, при этом дозатор соединен с трубопроводом до диафрагмы посредством трубки с V-образным концом, расположенным соосно направляющей трубке, а внешняя его поверхность снабжена...
Одоризатор газу
Номер патенту: 58154
Опубліковано: 15.07.2003
Автори: Городецький Омелян Теодорович, Фек Володимир Юркович, Деркач Михайло Петрович, Рудко Василь Петрович, Банахевич Юрій Володимирович
МПК: B01F 3/04
Мітки: одоризатор, газу
Формула / Реферат:
1. Одоризатор газу, який складається з розміщеної в магістральній трубі діафрагми і утвореної нею плюсової камери, котра з'єднана з підземною ємністю з одорантом, сполученої з підземною ємністю та магістральною трубою витратної ємності з одорантом і розташованим в витратній ємності патрубком подачі в неї газу з плюсової камери, який відрізняється тим, що патрубок в витратній ємності облаштований над рівнем одоранту і обернений до нього своїм...
Одоризатор газу
Номер патенту: 236
Опубліковано: 30.10.1998
Автори: Барсукова Жаннета Іванівна, Воробьов Юрій Михайлович, Кухлій Олексій Федорович, Богданов Валерій Олександрович
МПК: F17D 3/00
Мітки: одоризатор, газу
Формула / Реферат:
Одоризатор газа, содержащий емкость, заполненную жидким одорантом, трубопровод газа с диафрагмой и дозатор, системой трубок с регулирующими вентилями связанный с трубопроводом, отличзющийся тем, что в трубопроводе после диафрагмы за трубкой подачи одоранта установлен завихритель-перемешиватель.
