Автоматичний одоризатор газу

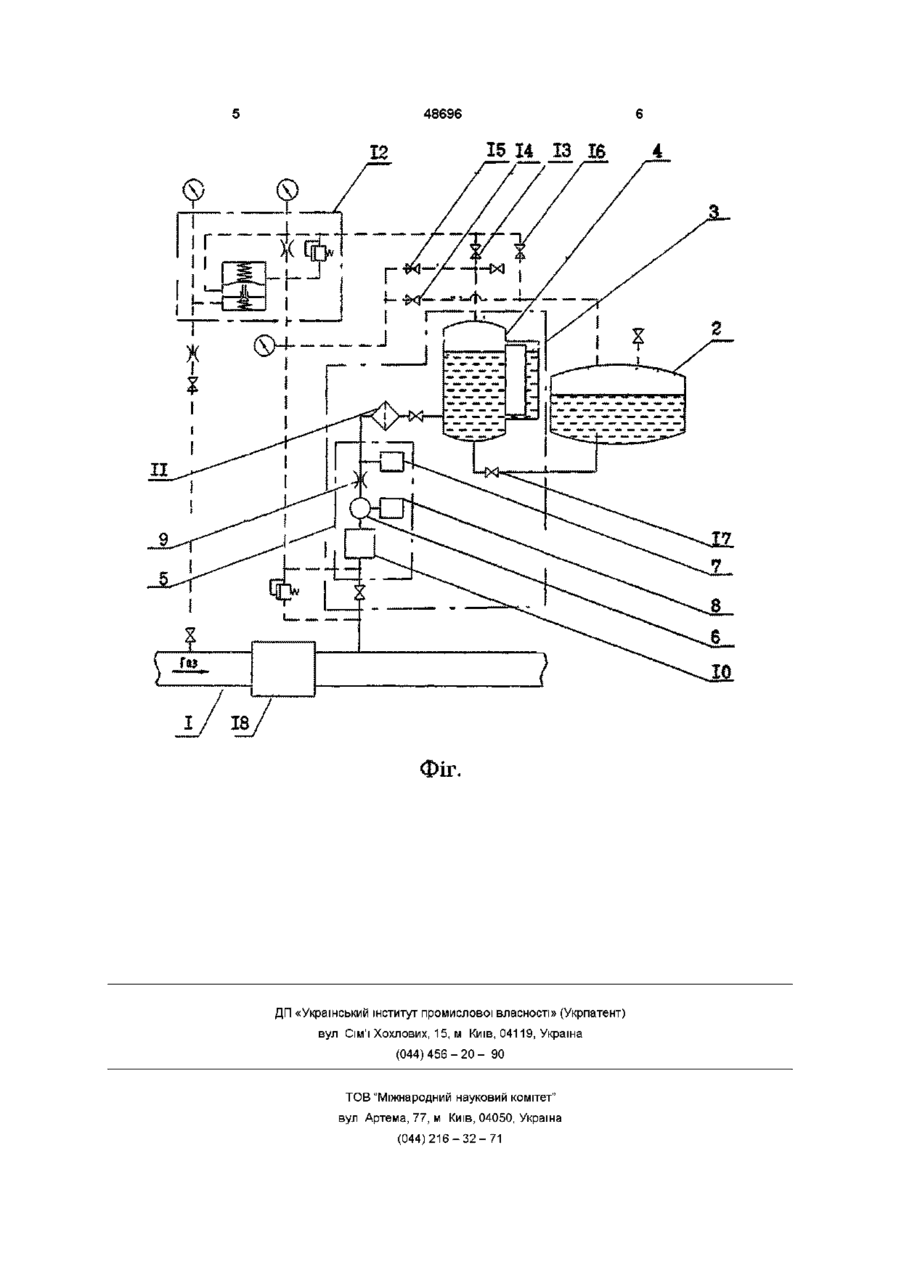

Автоматичний одоризатор газу, що містить Винахід відноситься до трубопровідного транспорту, а саме до установок для дозувального введення хімреагентів у газ, що транспортується, і може використовуватись в газовій промисловості на газорозподільних станціях (ГРС) для подачі одоранту в потік газу з метою надання йому запаху ВІДОМІ автоматичні одоризатори газу (див а с СРСР № 1657846, кл F17D 3/12, 1989 р, ас СРСР № 1706401, кл F17D 3/12, 1992 р), що містять трубопровід, замірну діафрагму, ємність, заповнену одорантом, і дозатор Такі одоризатори мають ряд недоліків, установка спеціальної діафрагми пов'язана з подовженням вихідної нитки ГРС, а при установці діафрагми на працюючій станції необхідна певна її зупинка з припиненням подачі газу споживачеві Найбільш близьким до запропонованого технічного рішення (прототипом) є обладнання для автоматичної підтримки постійної концентрації одоранту в газі (див патент РФ № 2056919, кл B01F 3/04, G05D 27/00) Даний одоризатор містить газопровід, ємність, заповнену рідким одорантом, і дозатор, виконаний у вигляді вертикальної ємності, порожнина якої має змінну за висотою площу поперечного перерізу Ця ємність сполучена з газопроводом через нормально відкритий клапан, що має приводний електромагніт Недоліком даного обладнання є те, що дозувальний одорант нерівномірно розповсюджується по об'єму газу, який транспортується по газопроводу газопровід, ємкість, заповнену рідким одорантом, і дозатор, який відрізняється тим, що дозатор обладнаний інжектором, який містить клапан вприскування одоранту, виконаний у вигляді електрогідравлічної форсунки, що приводиться в дію електромагнітом, і камеру резонатора з двома датчиками тиску, розділеними дроселем, при цьому клапан вприскування одоранту встановлено між камерою резонатора і вихідною ділянкою газопроводу В основу винаходу поставлена задача удосконалення автоматичного одоризатора газу шляхом постачання дозатора інжектором з клапаном вприскування одоранту і камерою резонатора забезпечити дозувальне введення одоранту в газ і рівномірний його розподіл по об'єму газу Поставлена задача вирішується за рахунок того, що в автоматичному одорізаторі газу, що містить газопровід, ємність з рідким одорантом і дозатор, останній постачений інжектором, який містить клапан вприскування одоранту і камеру резонатора з двома датчиками тиску, розділеними дроселем, клапан вприскування одоранту виконано у вигляді електрогідравлічної форсунки, що приводиться в дію електромагнітом, і встановлено між камерою резонатора і вихідною ділянкою газопроводу Постачання дозатора автоматичного одоризатора газу інжектором, що містить клапан вприскування одоранту, виконаний у вигляді електрогідравлічної форсунки, і камеру резонатора з дроселем, дозволяє забезпечувати рівномірний розподіл одоранту по об'єму газу шляхом регулювання ЩІЛИННОСТІ імпульсів струму, що подаються на інжектор, для обчислення витрат одоранту і забезпечення дозувального введення його в газ, використовується відома гідравлічна залежність, яка дозволяє по заздалегідь визначеній гідравлічній провідності дроселя і по перепаду тисків на ньому обчислити фактичну витрату одоранту На фіг показана пневмопдравлічна схема запропонованого одоризатора (О о> (О 00 Автоматичний одоризатор газу містить газопровід 1, ємність 2, заповнену рідким одорантом, і дозатор 3, що складається з живильника 4 і інжектора 5 Інжектор 5 включає камеру резонатора 6, два датчика тиску 7 і 8, дросель 9 і електромагнітний клапан 10 з форсункою, між живильником 4 й інжектором 5 встановлено фільтр 11 До складу одоризатора входять газовий редуктор 12 і вентилі 13, 14, 15, 16 і 17 На газопроводі 1 встановлено вузол редукування тиску газу 18 Автоматичний одоризатор газу працює таким чином В робочому режимі вентилі 15 і 16 закриваються, вентилі 13 114 відкриваються, газ із вхідної ділянки газопроводу 1 надходить на вхід газового редуктора 12, де редукується до тиску, що перевищує тиск у ВИХІДНІЙ ДІЛЯНЦІ газопроводу 1 Після газового редуктора 12 газ подається в живильник 4, заповнений рідким одорантом, де створюється надмірний тиск, під дією якого одорант через фільтр її тонкого очищення надходить в інжектор 5 При спрацьовуванні інжектора 5 в камері резо 48696 натора 6 відбувається короткочасне зниження тиску, яке перетворюється в електричний імпульс Цей імпульс використовується блоком управління і контроля БУК (на фіг не показано) для підтвердження вприскування одоранту в газ і для обчислювання його фактичної витрати Перепад тисків на дроселі 9 визначається за різницею показників датчиків тиску 7 і 8 По сигналу БУК відбувається короткочасне відкриття запорного елементу електромагнітного клапану 10, і порція одоранту через форсунку (на фіг не показана) вприскується у вихідну ділянку газопроводу 1 Для заправлення живильника 4 вентилі 13 і 14 закриваються, вентилі 15 і 16 відкриваються Газ під тиском подається в ємність 2, при цьому газовий ковпак живильника 4 з'єднується з вихідною ділянкою газопроводу 1 В результаті в ємності 2 створюється надмірний тиск, і при відкриванні вентиля 17 відбувається заповнення живильника 4 одорантом із ємності 2 48696 15 14 ІЗ 12 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
