Пристрій для контролю рельєфності виробу

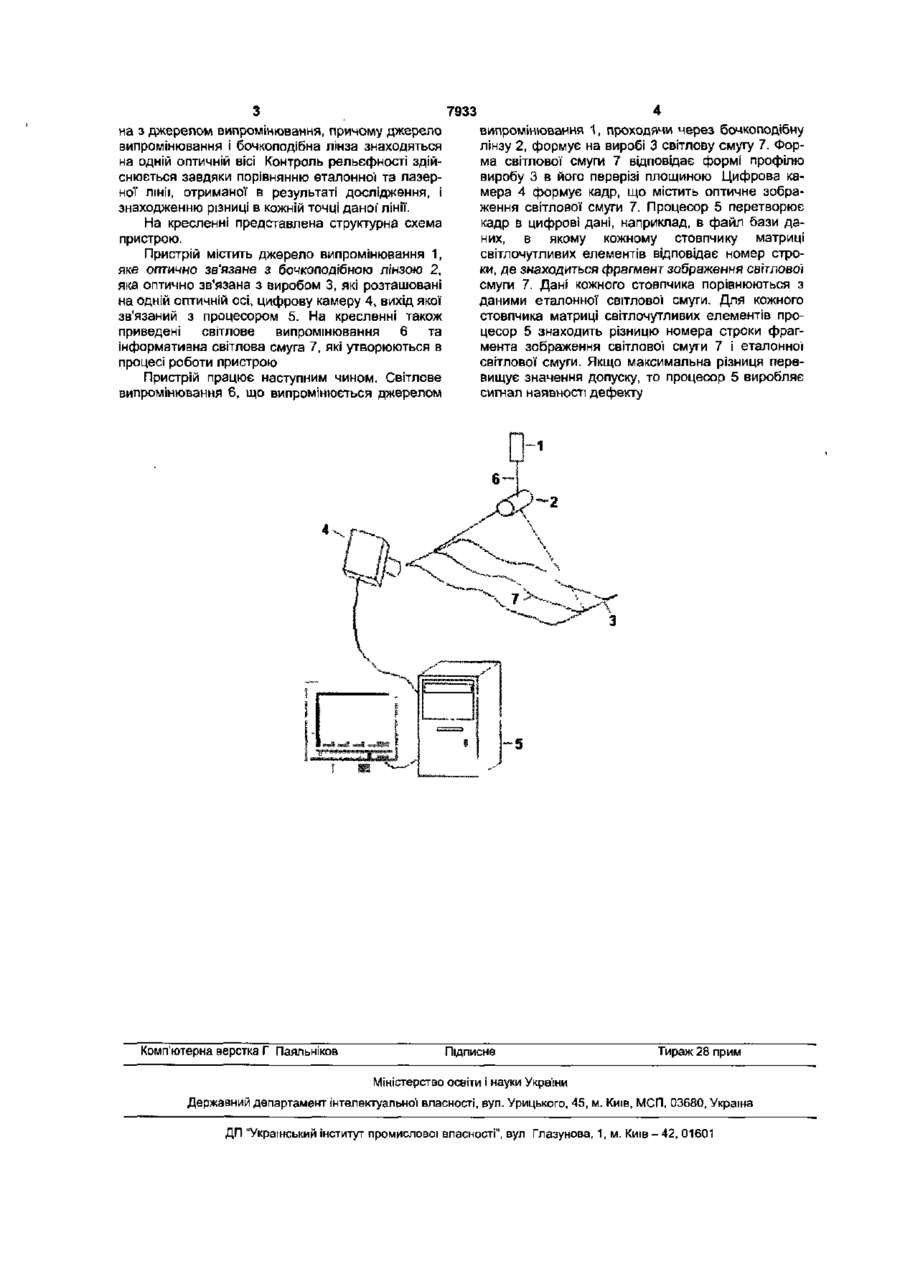

Пристрій для контролю рельєфності виробу, що містить джерело випромінювання, цифрову камеру, вихід якої зв'язаний з процесором, який відрізняється тим, що в нього введена бочкоподібна лінза, оптично зв'язана з джерелом випромінювання, причому джерело випромінювання і бочкоподібна лінза знаходяться на одній оптичній осі. Корисна модель відноситься до вимірювальної техніки і може бути використана для виробничого контролю рельєфності різних видів виробів. Зокрема вона придатна для контролю рельєфності виробів великих розмірів Контроль форми виробу є важливим засобом підтримання виробництва. На сьогоднішній день розроблено багато пристроїв для автоматичного контролю форми різних видів виробів В широкому класі виробів з поверхнею, що дифузно розсіює світло і має характерний розмір близько одного метра і більше, велике розповсюдження здобули оптичні пристрої, які містять засіб для утворення на поверхні виробу принаймні однієї світлової смуги, фото - або телекамеру і процесор. Камера формує оптичне зображення смуги на виробі. Процесор перетворює оптичне зображення в цифрові дані, розраховує поточний профіль виробу в його перерізі площиною, що визначається напрямком розповсюдження світлової* о випромінювання і нормаллю до поверхні виробу, порівнює розрахований профіль з еталонним профілем і, якщо відхилення поточного профілю від еталонного перевищує певну величину, виробляє сигнал наявності дефекту № 55793 А кл. G 01 В 11/25, Б. № 4, 2003 p.]. який містить екран, знімальну камеру, в подальшому „цифрову камеру" процесор, двоканальний засіб для утворення світлових смуг на виробі і екрані, один з каналів якого містить джерело випромінювання І сканер, а інший містить джерело випромінювання, дефлектор і сканер, причому виробі і екрані, один з каналів якого містить джерело випромінювання і сканер, а інший містить джерело випромінювання, дефлектор і сканер, причому дефлектор і сканер відхиляють пучок світлового випромінювання у взаємно перпендикулярних площинах, а камера, екран і компоненти засобу для світлових смуг встановлюються таким чином, щоб зображення реперної світлової смуги було зсунуте по відношенню до зображення інформативної світлової смуги вздовж напрямку чергування строк в матриці світлочутливих елементів камери. Відомий пристрій для контролю форми вирбу [Патент США №5083867 МКП G 01 В 011/00], який містить процесор, камеру, лазер, оптичну систему і опору, яка слугує екраном, і оснащена виступами, що підтримують виріб на деякій висоті від опори Недоліком пристрою є низька продуктивність контролю внаслідок об'ємного чисельного розрахунку форми, що потребує багато часу. Найбільш близьким до запропонованого пристою є пристрій для контролю форми виробу [А.С. Недоліком пристрою є мала швидкість сканування та наявність механічного компоненту, що призводить до великої похибки. В основу корисної моделі поставлено задачу розробки пристрою для контролю рельєфності форми виробу, в якому за рахунок введення нових елементів та зв'язків між ними досягається можливість визначення рельєфності поверхні через визначення міри кривизни лазерної лінії в кожній точці поверхні даного об'єкта і порівняння з еталоном, що призводить до підвищення точності пристрою в цілому і підвищення його продуктивності Поставлена задача вирішується тим, що в пристрій, який містить джерело випромінювання, цифрову камеру, вихід якої пов'язаний з процесором, введена бочкоподібна лінза, оптично пов'яза CO со О) I 7933 на з джерелом випромінювання, причому джерело випромінювання і бочкоподібна лінза знаходяться на одній оптичній вісі Контроль рельєфності здійснюється завдяки порівнянню еталонної та лазерної лінії, отриманої в результаті дослідження, і знаходженню різниці в кожній точці даної лінії. На кресленні представлена структурна схема пристрою. Пристрій містить джерело випромінювання 1, яке оптично зв'язане з бочкоподібною лінзою 2, яка оптично зв'язана з виробом 3, які розташовані на одній оптичній осі, цифрову камеру 4, вихід якої зв'язаний з процесором 5. На кресленні також приведені світлове випромінювання 6 та інформативна світлова смуга 7, які утворюються в процесі роботи пристрою Пристрій працює наступним чином. Світлове випромінювання 6, що випромінюється джерелом Комп'ютерна верстка Г Паяльніков 4 випромінювання 1, проходячи через бочкоподібну лінзу 2, формує на виробі З світлову смугу 7. Форма світлової смуги 7 відповідає формі профілю виробу 3 в його перерізі площиною Цифрова камера 4 формує кадр, що містить оптичне зображення світлової смуги 7. Процесор 5 перетворює кадр в цифрові дані, наприклад, в файл бази даних, в якому кожному стовпчику матриці світлочутливих елементів відповідає номер строки, де знаходиться фрагмент зображення світлової смуги 7. Дані кожного стовпчика порівнюються з даними еталонної світлової смуги. Для кожного стовпчика матриці світлочутливих елементів процесор 5 знаходить різницю номера строки фрагмента зображення світлової смуги 7 і еталонної світлової смуги. Якщо максимальна різниця перевищує значення допуску, то процесор 5 виробляє сигнал наявності дефекту Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
