Вітровий агрегат розбірний малогабаритний “варм”
Формула / Реферат
Вітровий агрегат розбірний малогабаритний, що містить вал, крила та механізм передачі обертів на генератор, який відрізняється тим, що на вилкоподібній конструкції закріплений вал, на який надіті колеса з можливістю обертання на своїх підшипниках разом з прикріпленими до них в чотирьох точках крилами, до рами яких прикріплене полотно, а в середній частині рами крила з’єднані через підшипник з валом з можливістю обертання разом з колесами, до одного з яких прикріплена ведуча зірка, що з'єднана через ланцюг з веденою зіркою, яка розташована на валу генератора.
Текст

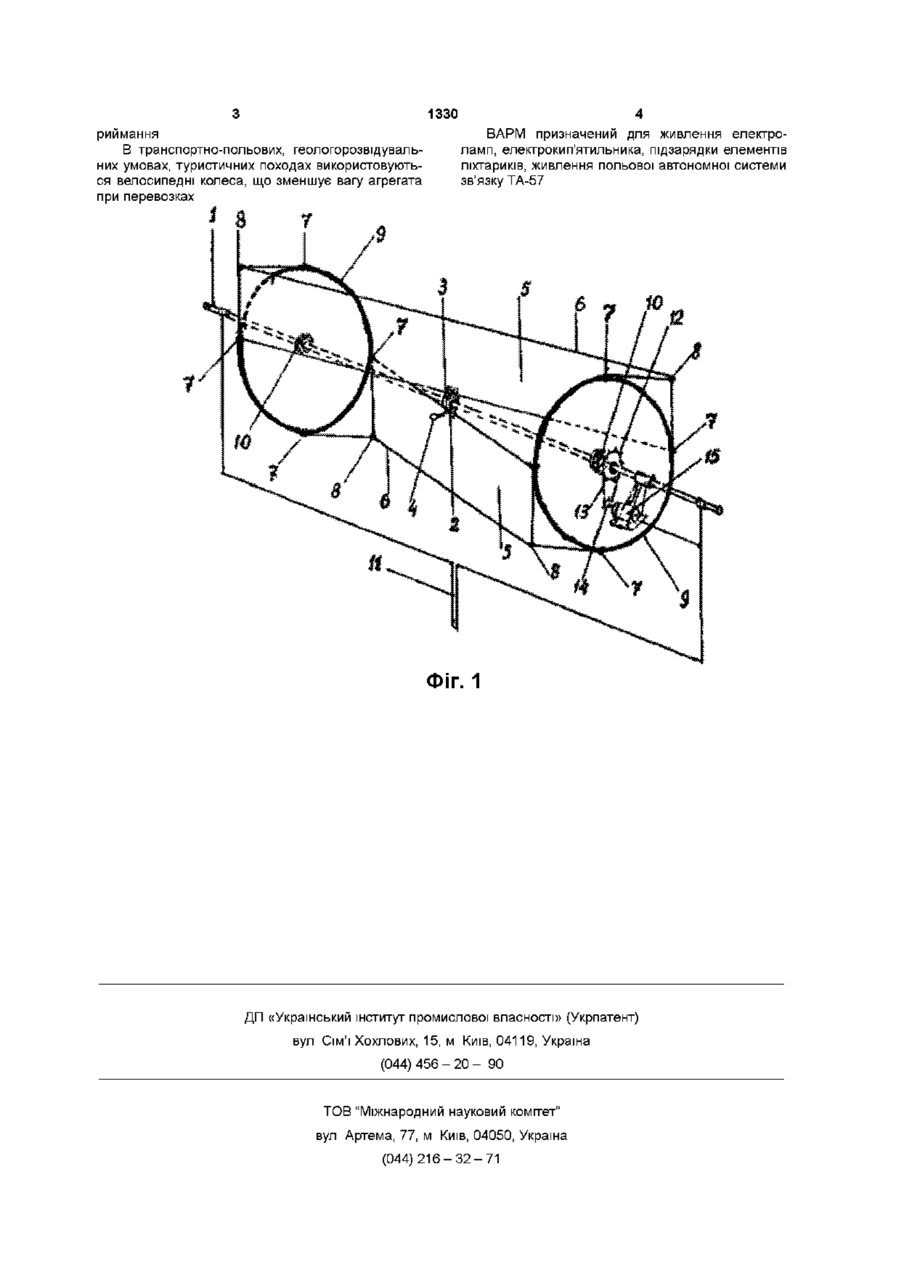

Вітровий агрегат розбірний малогабаритний, що містить вал, крила та механізм передачі обертів на генератор, який відрізняється тим, що на вилкоподібній конструкції закріплений вал, на Цей недолік врахований в корисній моделі ВАРМ, в основу якої поставлена задача шляхом зміни розташування крил по відношенню до вала та закріплення їх площини не в одній точці консольно, а по всьому периметру - в 5-ти точках, що забезпечить МІЦНІСТЬ крила при застосуванні легких матеріалів, що необхідне при використанні вітроагрегата в транспортно-польових умовах та туристичних походах До одного з коліс прикріплена зірка 12, що передає оберти через ланцюг 13 на зірку 14, що на валу генератора 15 Розбірність, легкість та малогабаритність крил забезпечує перевозку агрегата на велосипеді Вага деталей 2 крила - 8кг, пустотілий вал - 4кг, зірки, ланцюг, генератор - 8кг Разом - 20кг Новизна корисної моделі закладена в способі розташування та закріплення крил по відношенню до вала 1 Площини крил по відношенню до вала мають вертикальне розташування Середні частини крил закріплені через підшипник 2 до вала 1, але КІНЦІ крил повернуті в протилежні сторони для сприймання вітропотоку і перетворення в обертовий момент Закріплення кожного крила в п'яти точках забезпечує МІЦНІСТЬ, надійність конструкції при її легкості, що підвищує чутливість вітросп о со го 1330 риимання В транспортно-польових, геологорозвідувальних умовах, туристичних походах використовуються велосипедні колеса, що зменшує вагу агрегата при перевозках 4 ВАРМ призначений для живлення електроламп, електрокип'ятильника, підзарядки елементів ліхтариків, живлення польової автономної системи зв'язку ТА-57 ФІГ. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюMelnychuk Sviatoslav Safronovych
Автори російськоюМельничук Святослав Сафронович
МПК / Мітки
Мітки: агрегат, вітровій, варм, малогабаритний, розбірний
