Малогабаритний кормопідготовчий агрегат

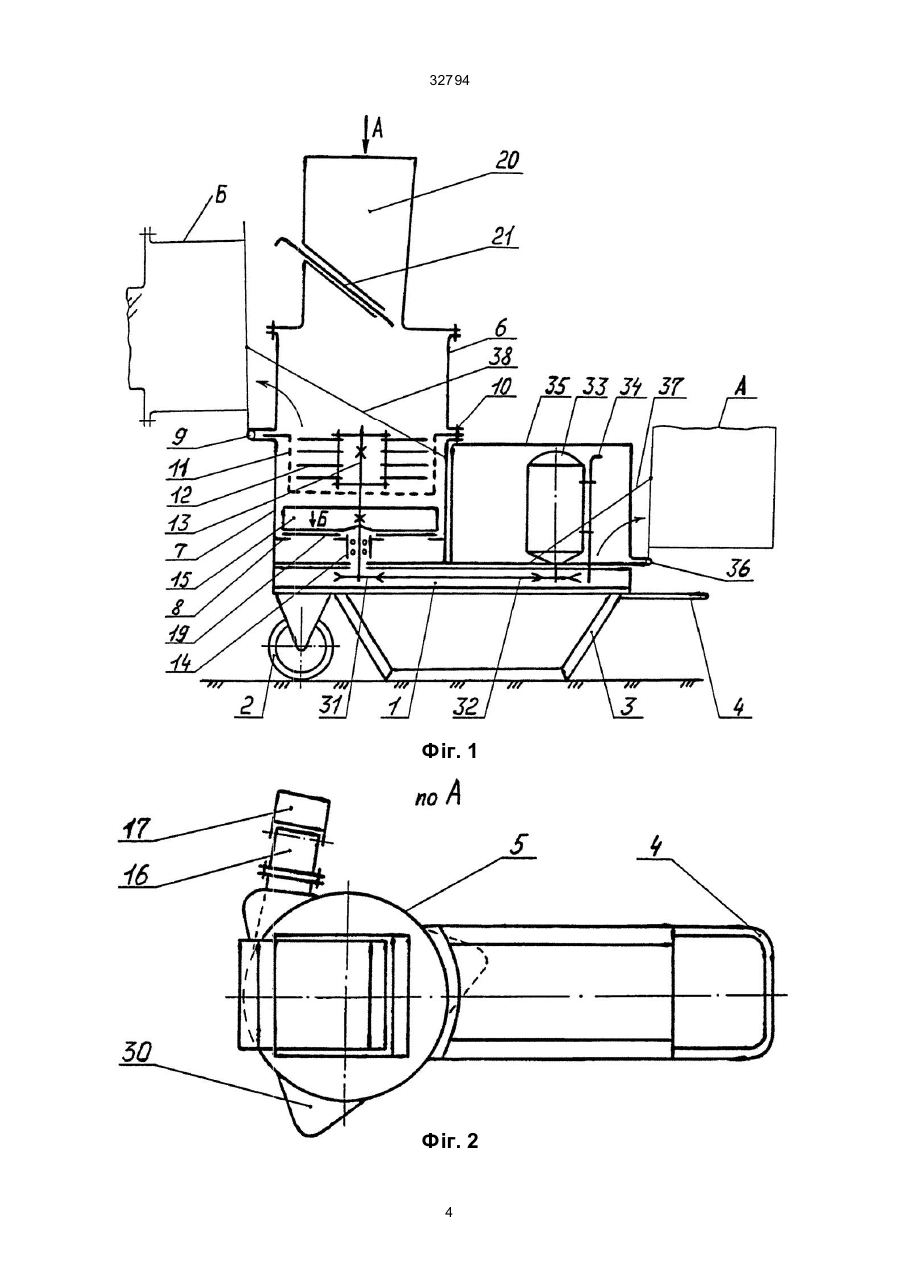

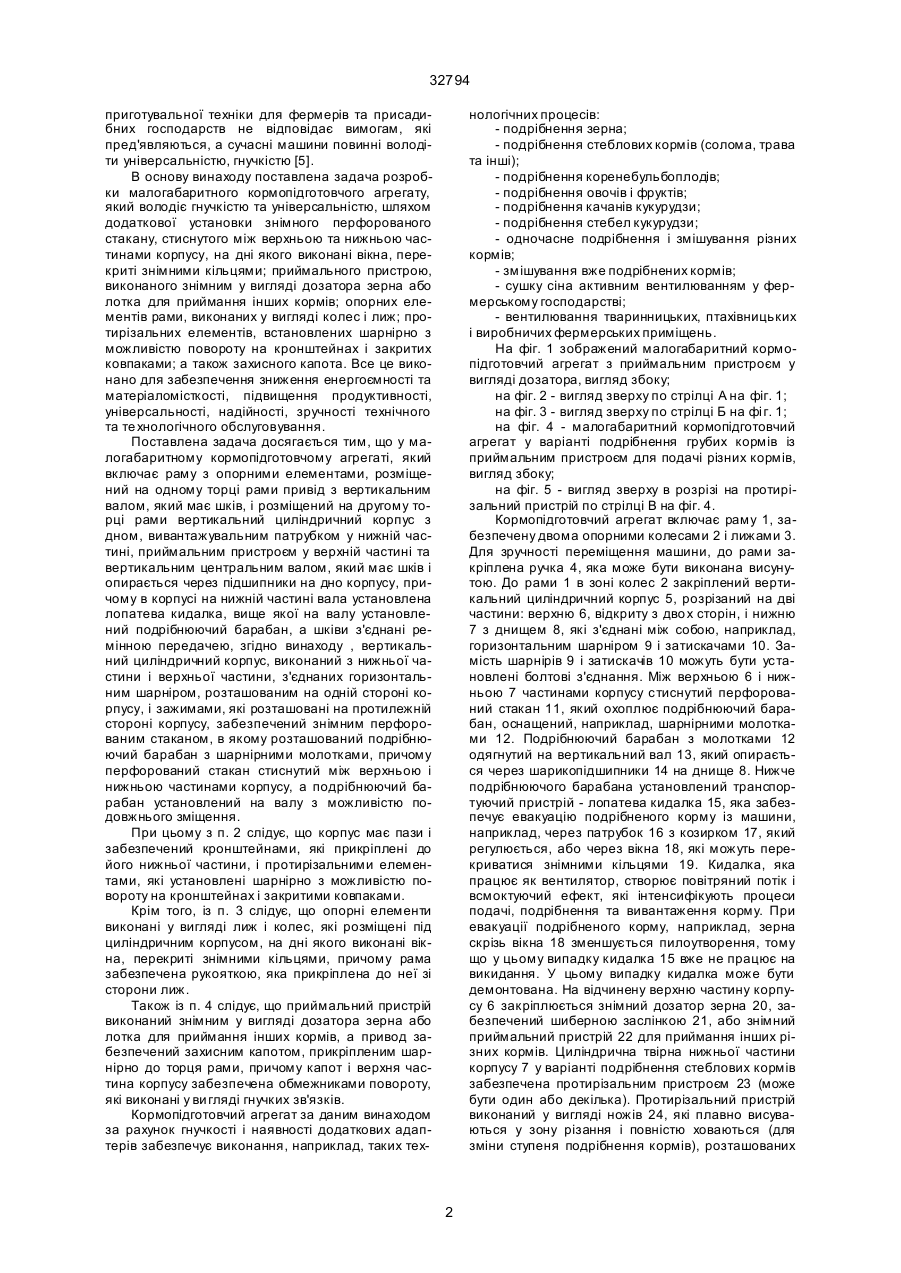

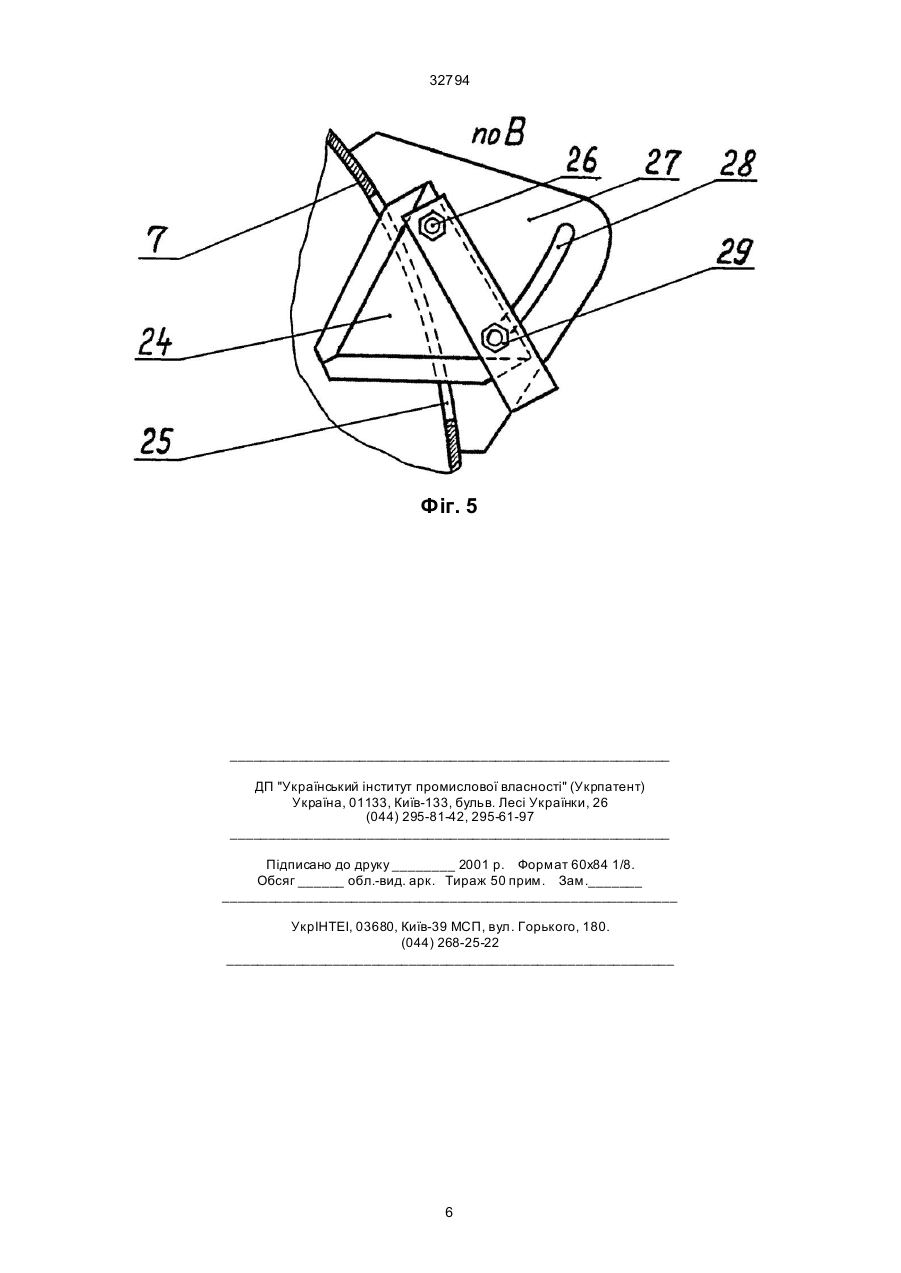

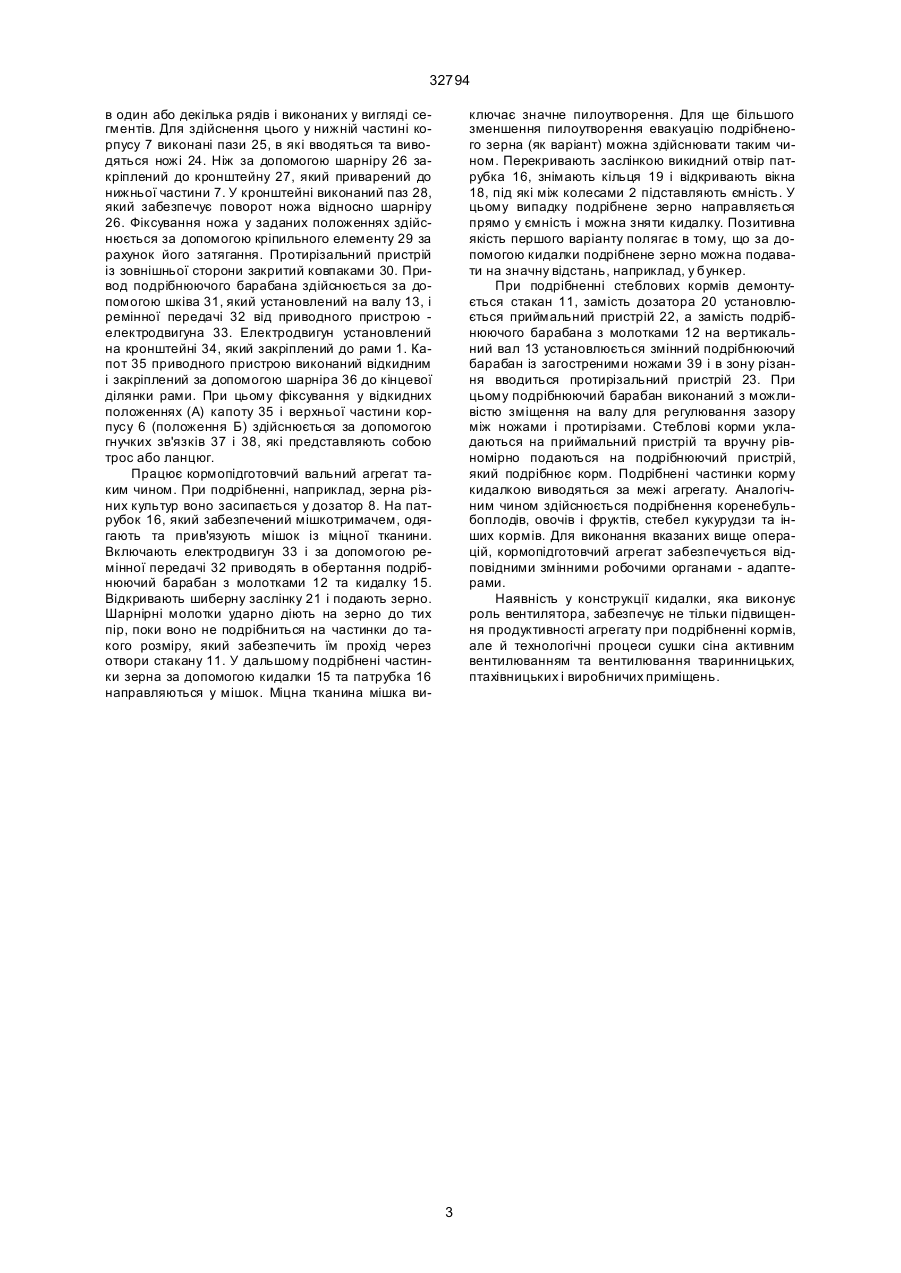

1. Малогабаритний кормопідготовчий агрегат, який включає раму з опорними елементами, розміщений на одному торці рами привід з вертикальним валом, який має шків, і розміщений на другому торці рами вертикальний циліндричний корпус із дном, вивантажувальним патрубком у нижній частині, приймальним пристроєм у верхній частині та вертикальним центральним валом, який має шків і опирається через підшипники на дно корпусу, причому у корпусі на нижній частині вала установлена лопатева кидалка, вище якої на валу установлений подрібнювальний барабан, а шківи з'єднані ремінною передачею, який відрізняється тим, що вертикальний циліндричний корпус, виконаний із нижньої та верхньої частин, які з'єднані горизонтальним шарніром, який розміщений на одній стороні корпусу, і затискачами, розташованими на протилежній стороні корпусу, забезпечений знімним перфорованим стаканом, в якому A (54) МАЛОГАБАРИТНИЙ КОРМОПІДГОТОВЧИЙ АГРЕГАТ 32794 приготувальної техніки для фермерів та присадибних господарств не відповідає вимогам, які пред'являються, а сучасні машини повинні володіти універсальністю, гнучкістю [5]. В основу винаходу поставлена задача розробки малогабаритного кормопідготовчого агрегату, який володіє гнучкістю та універсальністю, шляхом додаткової установки знімного перфорованого стакану, стиснутого між верхньою та нижньою частинами корпусу, на дні якого виконані вікна, перекриті знімними кільцями; приймального пристрою, виконаного знімним у вигляді дозатора зерна або лотка для приймання інших кормів; опорних елементів рами, виконаних у вигляді колес і лиж; протирізальних елементів, встановлених шарнірно з можливістю повороту на кронштейнах і закритих ковпаками; а також захисного капота. Все це виконано для забезпечення зниження енергоємності та матеріаломісткості, підвищення продуктивності, універсальності, надійності, зручності технічного та те хнологічного обслуговування. Поставлена задача досягається тим, що у малогабаритному кормопідготовчому агрегаті, який включає раму з опорними елементами, розміщений на одному торці рами привід з вертикальним валом, який має шків, і розміщений на другому торці рами вертикальний циліндричний корпус з дном, вивантажувальним патрубком у нижній частині, приймальним пристроєм у верхній частині та вертикальним центральним валом, який має шків і опирається через підшипники на дно корпусу, причому в корпусі на нижній частині вала установлена лопатева кидалка, вище якої на валу установлений подрібнюючий барабан, а шківи з'єднані ремінною передачею, згідно винаходу , вертикальний циліндричний корпус, виконаний з нижньої частини і верхньої частини, з'єднаних горизонтальним шарніром, розташованим на одній стороні корпусу, і зажимами, які розташовані на протилежній стороні корпусу, забезпечений знімним перфорованим стаканом, в якому розташований подрібнюючий барабан з шарнірними молотками, причому перфорований стакан стиснутий між верхньою і нижньою частинами корпусу, а подрібнюючий барабан установлений на валу з можливістю подовжнього зміщення. При цьому з п. 2 слідує, що корпус має пази і забезпечений кронштейнами, які прикріплені до його нижньої частини, і протирізальними елементами, які установлені шарнірно з можливістю повороту на кронштейнах і закритими ковпаками. Крім того, із п. 3 слідує, що опорні елементи виконані у вигляді лиж і колес, які розміщені під циліндричним корпусом, на дні якого виконані вікна, перекриті знімними кільцями, причому рама забезпечена рукояткою, яка прикріплена до неї зі сторони лиж. Також із п. 4 слідує, що приймальний пристрій виконаний знімним у вигляді дозатора зерна або лотка для приймання інших кормів, а привод забезпечений захисним капотом, прикріпленим шарнірно до торця рами, причому капот і верхня частина корпусу забезпечена обмежниками повороту, які виконані у ви гляді гнучких зв'язків. Кормопідготовчий агрегат за даним винаходом за рахунок гнучкості і наявності додаткових адаптерів забезпечує виконання, наприклад, таких тех нологічних процесів: - подрібнення зерна; - подрібнення стеблових кормів (солома, трава та інші); - подрібнення коренебульбоплодів; - подрібнення овочів і фруктів; - подрібнення качанів кукурудзи; - подрібнення стебел кукурудзи; - одночасне подрібнення і змішування різних кормів; - змішування вже подрібнених кормів; - сушку сіна активним вентилюванням у фермерському господарстві; - вентилювання тваринницьких, птахівницьких і виробничих фермерських приміщень. На фіг. 1 зображений малогабаритний кормопідготовчий агрегат з приймальним пристроєм у вигляді дозатора, вигляд збоку; на фіг. 2 - вигляд зверху по стрілці А на фіг. 1; на фіг. 3 - вигляд зверху по стрілці Б на фі г. 1; на фіг. 4 - малогабаритний кормопідготовчий агрегат у варіанті подрібнення грубих кормів із приймальним пристроєм для подачі різних кормів, вигляд збоку; на фіг. 5 - вигляд зверху в розрізі на протирізальний пристрій по стрілці В на фіг. 4. Кормопідготовчий агрегат включає раму 1, забезпечену двома опорними колесами 2 і лижами 3. Для зручності переміщення машини, до рами закріплена ручка 4, яка може бути виконана висунутою. До рами 1 в зоні колес 2 закріплений вертикальний циліндричний корпус 5, розрізаний на дві частини: верхню 6, відкриту з дво х сторін, і нижню 7 з днищем 8, які з'єднані між собою, наприклад, горизонтальним шарніром 9 і затискачами 10. Замість шарнірів 9 і затискачів 10 можуть бути установлені болтові з'єднання. Між верхньою 6 і нижньою 7 частинами корпусу стиснутий перфорований стакан 11, який охоплює подрібнюючий барабан, оснащений, наприклад, шарнірними молотками 12. Подрібнюючий барабан з молотками 12 одягнутий на вертикальний вал 13, який опирається через шарикопідшипники 14 на днище 8. Нижче подрібнюючого барабана установлений транспортуючий пристрій - лопатева кидалка 15, яка забезпечує евакуацію подрібненого корму із машини, наприклад, через патрубок 16 з козирком 17, який регулюється, або через вікна 18, які можуть перекриватися знімними кільцями 19. Кидалка, яка працює як вентилятор, створює повітряний потік і всмоктуючий ефект, які інтенсифікують процеси подачі, подрібнення та вивантаження корму. При евакуації подрібненого корму, наприклад, зерна скрізь вікна 18 зменшується пилоутворення, тому що у цьому випадку кидалка 15 вже не працює на викидання. У цьому випадку кидалка може бути демонтована. На відчинену верхню частину корпусу 6 закріплюється знімний дозатор зерна 20, забезпечений шиберною заслінкою 21, або знімний приймальний пристрій 22 для приймання інших різних кормів. Циліндрична твірна нижньої частини корпусу 7 у варіанті подрібнення стеблових кормів забезпечена протирізальним пристроєм 23 (може бути один або декілька). Протирізальний пристрій виконаний у вигляді ножів 24, які плавно висуваються у зону різання і повністю ховаються (для зміни ступеня подрібнення кормів), розташованих 2 32794 в один або декілька рядів і виконаних у вигляді сегментів. Для здійснення цього у нижній частині корпусу 7 виконані пази 25, в які вводяться та виводяться ножі 24. Ніж за допомогою шарніру 26 закріплений до кронштейну 27, який приварений до нижньої частини 7. У кронштейні виконаний паз 28, який забезпечує поворот ножа відносно шарніру 26. Фіксування ножа у заданих положеннях здійснюється за допомогою кріпильного елементу 29 за рахунок його затягання. Протирізальний пристрій із зовнішньої сторони закритий ковпаками 30. Привод подрібнюючого барабана здійснюється за допомогою шківа 31, який установлений на валу 13, і ремінної передачі 32 від приводного пристрою електродвигуна 33. Електродвигун установлений на кронштейні 34, який закріплений до рами 1. Капот 35 приводного пристрою виконаний відкидним і закріплений за допомогою шарніра 36 до кінцевої ділянки рами. При цьому фіксування у відкидних положеннях (А) капоту 35 і верхньої частини корпусу 6 (положення Б) здійснюється за допомогою гнучких зв'язків 37 і 38, які представляють собою трос або ланцюг. Працює кормопідготовчий вальний агрегат таким чином. При подрібненні, наприклад, зерна різних культур воно засипається у дозатор 8. На патрубок 16, який забезпечений мішкотримачем, одягають та прив'язують мішок із міцної тканини. Включають електродвигун 33 і за допомогою ремінної передачі 32 приводять в обертання подрібнюючий барабан з молотками 12 та кидалку 15. Відкривають шиберну заслінку 21 і подають зерно. Шарнірні молотки ударно діють на зерно до тих пір, поки воно не подрібниться на частинки до такого розміру, який забезпечить їм прохід через отвори стакану 11. У дальшому подрібнені частинки зерна за допомогою кидалки 15 та патрубка 16 направляються у мішок. Міцна тканина мішка ви ключає значне пилоутворення. Для ще більшого зменшення пилоутворення евакуацію подрібненого зерна (як варіант) можна здійснювати таким чином. Перекривають заслінкою викидний отвір патрубка 16, знімають кільця 19 і відкривають вікна 18, під які між колесами 2 підставляють ємність. У цьому випадку подрібнене зерно направляється прямо у ємність і можна зняти кидалку. Позитивна якість першого варіанту полягає в тому, що за допомогою кидалки подрібнене зерно можна подавати на значну відстань, наприклад, у бункер. При подрібненні стеблових кормів демонтується стакан 11, замість дозатора 20 установлюється приймальний пристрій 22, а замість подрібнюючого барабана з молотками 12 на вертикальний вал 13 установлюється змінний подрібнюючий барабан із загостреними ножами 39 і в зону різання вводиться протирізальний пристрій 23. При цьому подрібнюючий барабан виконаний з можливістю зміщення на валу для регулювання зазору між ножами і протирізами. Стеблові корми укладаються на приймальний пристрій та вручну рівномірно подаються на подрібнюючий пристрій, який подрібнює корм. Подрібнені частинки корму кидалкою виводяться за межі агрегату. Аналогічним чином здійснюється подрібнення коренебульбоплодів, овочів і фруктів, стебел кукурудзи та інших кормів. Для виконання вказаних вище операцій, кормопідготовчий агрегат забезпечується відповідними змінними робочими органами - адаптерами. Наявність у конструкції кидалки, яка виконує роль вентилятора, забезпечує не тільки підвищення продуктивності агрегату при подрібненні кормів, але й технологічні процеси сушки сіна активним вентилюванням та вентилювання тваринницьких, птахівницьких і виробничих приміщень. 3 32794 Фіг. 1 Фіг. 2 4 32794 Фіг. 3 Фіг. 4 5 32794 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
