Магнітний блок сепаратора, що встановлюється в u-подібному магнітотримачі

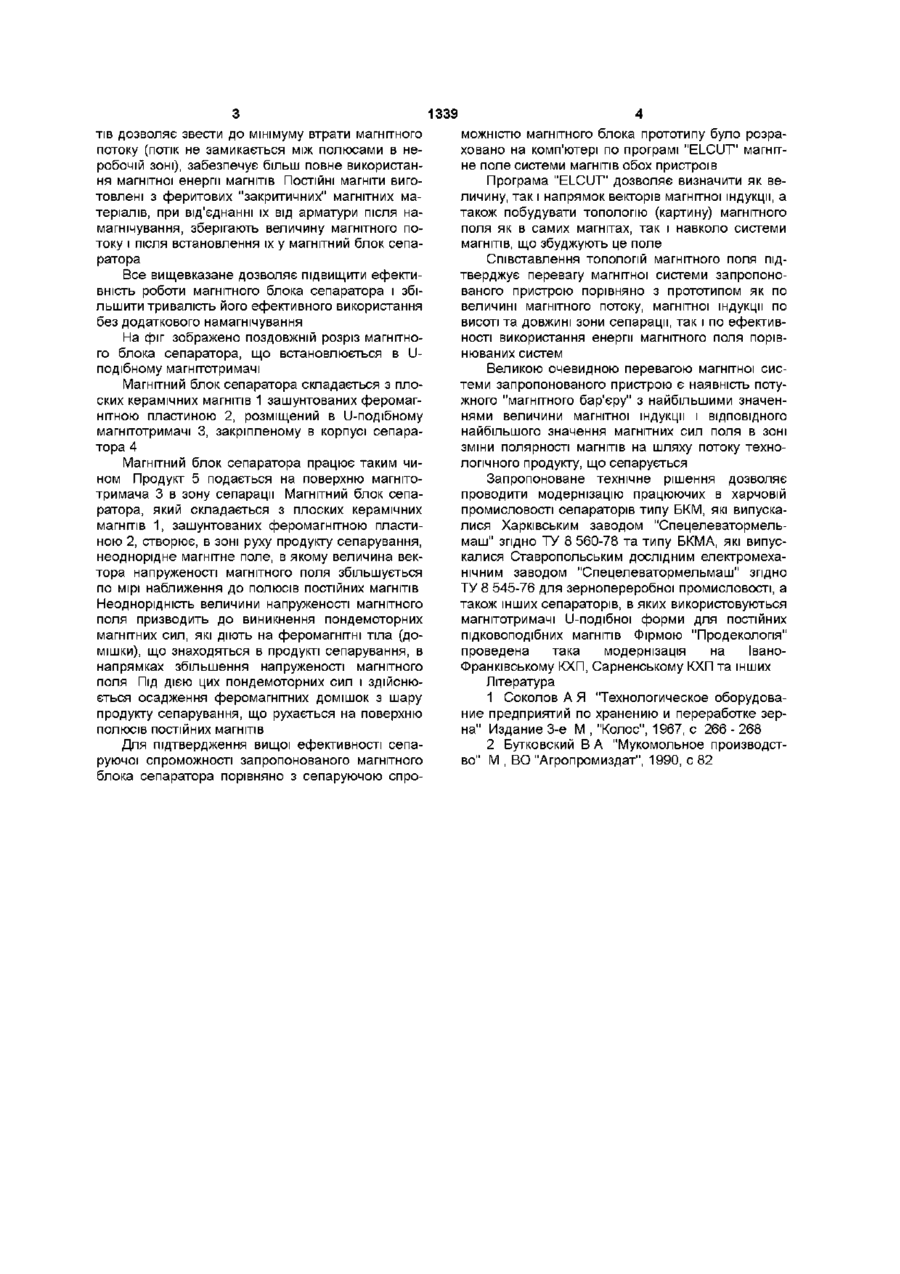

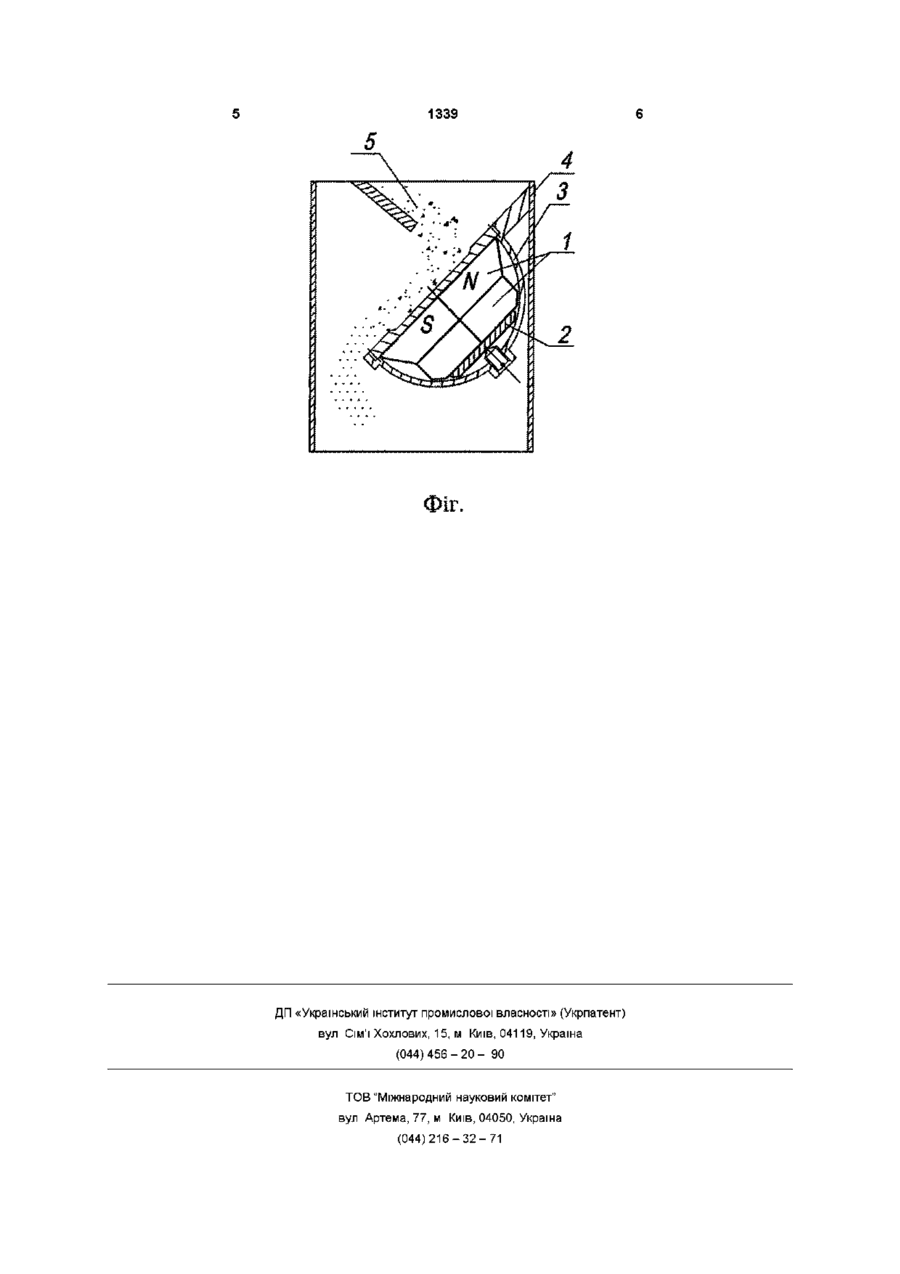

Магнітний блок сепаратора, що встановлюється в U-подібному магнітотримачі і складається з постійних магнітів зі зміною полярності в напрямку руху продукту, що сепарується, який відрізняється тим, що магнітний блок виконаний з плоских керамічних магнітів, зашунтованих феромагнітною пластиною з боку, протилежного зоні сепарації Корисна модель належить до пристроїв для обробки сипучих продуктів з метою вилучення феромагнітних домішок (магнітної сепарації), і може бути використана в харчовій та інших галузях промисловості Серед пристроїв для магнітної сепарації сипучих продуктів найбільшого поширення набули магнітні сепаратори, основним робочим органом яких є блоки постійних магнітів Так, відомий магнітний сепаратор, робочим органом якого є магнітний блок у вигляді підковоподібних магнітів, затиснутих між двома стінками Підкови вкладені однойменними полюсами, утворюючи таким чином один цілий магніт [1] Вказаний магнітний блок сепаратора має вагомий недолік - підковоподібні магніти типу ЕХ, ЕХЗ, з яких його виконано, мають невеликі значення коерцитивної сили Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є магнітний блок сепаратора, виконаний з постійних підковоподібних магнітів, типу "Магніко" розміщений в Uподібному магнітотримачі магнітної колонки [2] Цей магнітний блок теж має недоліки, з причини використання в ньому підковоподібних литих постійних магнітів робота підковоподібних магнітів на відкритий простір (тобто при незамкненому магнітному колі) характеризується великими втратами магнітного потоку, розсіюванням (потік замикається між полюсами в неробочій зоні сепаратора) і не повним використанням магнітної енергії магнітів, а також підковоподібні литі магніти виготовляються з "докритичних" магнітних матеріалів, а магніти, виготовлені з "докритичних" матеріалів, будучи намагнічені разом з арматурою, втрачають час тину магнітного потоку при від єднанні намагніченого магніту від арматури і встановленні його в магнітний блок сепаратора, що в сукупності призводить до зниження ефективності сепарації продукту, складний в обслуговуванні (необхідно періодично намагнічувати магніти блока), висока вартість литих підковоподібних магнітів В основу корисної моделі покладено задачу вдосконалення магнітного блока сепаратора, розміщеного в U-подібному магнітотримачі, шляхом його виконання з плоских постійних (наприклад, феритових) магнітів, зашунтованих феромагнітною пластиною з боку, протилежного зоні сепарації, що забезпечує більш ефективне вилучення феромагнітних домішок з шару продукту, який сепарується та їх утримання на поверхні магнітотримача до регенерації магнітного сепаратора за рахунок збільшення значення коерцитивної сили магніту (до Нсв и 240кА/м) та більш повного використання магнітної енергії магнітів, зниження вартості магнітного блока за рахунок нижчої собівартості виготовлення плоских постійних магнітів порівняно з литими підковоподібними магнітами Поставлена задача досягається тим, що магнітний блок сепаратора, що встановлюється в Uподібному магнітотримачі зі зміною полярності постійних магнітів в напрямку руху продукту, який сепарується, виконаний з плоских керамічних магнітів, зашунтованих феромагнітною пластиною з боку, протилежного зоні сепарації Дане виконання магнітного блока дозволяє збільшити значення коерцитивної сили магнітів Відсутність вільного простору між полюсами магні со го 1339 тів дозволяє звести до мінімуму втрати магнітного потоку (потік не замикається між полюсами в неробочій зоні), забезпечує більш повне використання магнітної енергії магнітів ПОСТІЙНІ магніти виготовлені з феритових "закритичних" магнітних матеріалів, при від'єднанні їх від арматури після намагнічування, зберігають величину магнітного потоку і після встановлення їх у магнітний блок сепаратора Все вищевказане дозволяє підвищити ефективність роботи магнітного блока сепаратора і збільшити тривалість його ефективного використання без додаткового намагнічування На фіг зображено поздовжній розріз магнітного блока сепаратора, що встановлюється в Uподібному магнітотримачі Магнітний блок сепаратора складається з плоских керамічних магнітів 1 зашунтованих феромагнітною пластиною 2, розміщений в U-подібному магнітотримачі 3, закріпленому в корпусі сепаратора 4 Магнітний блок сепаратора працює таким чином Продукт 5 подається на поверхню магнітотримача 3 в зону сепарації Магнітний блок сепаратора, який складається з плоских керамічних магнітів 1, зашунтованих феромагнітною пластиною 2, створює, в зоні руху продукту сепарування, неоднорідне магнітне поле, в якому величина вектора напруженості магнітного поля збільшується по мірі наближення до полюсів постійних магнітів Неоднорідність величини напруженості магнітного поля призводить до виникнення пондемоторних магнітних сил, які діють на феромагнітні тіла (домішки), що знаходяться в продукті сепарування, в напрямках збільшення напруженості магнітного поля Під ДІЄЮ ЦИХ пондемоторних сил і здійснюється осадження феромагнітних домішок з шару продукту сепарування, що рухається на поверхню полюсів постійних магнітів Для підтвердження вищої ефективності сепаруючої спроможності запропонованого магнітного блока сепаратора порівняно з сепаруючою спро можністю магнітного блока прототипу було розраховано на комп'ютері по програмі "ELCUT" магнітне поле системи магнітів обох пристроїв Програма "ELCUT" дозволяє визначити як величину, так і напрямок векторів магнітної індукції, а також побудувати топологію (картину) магнітного поля як в самих магнітах, так і навколо системи магнітів, що збуджують це поле Співставлення тополопй магнітного поля підтверджує перевагу магнітної системи запропонованого пристрою порівняно з прототипом як по величині магнітного потоку, магнітної індукції по висоті та довжині зони сепарації, так і по ефективності використання енергії магнітного поля порівнюваних систем Великою очевидною перевагою магнітної системи запропонованого пристрою є наявність потужного "магнітного бар'єру" з найбільшими значеннями величини магнітної індукції і ВІДПОВІДНОГО найбільшого значення магнітних сил поля в зоні зміни полярності магнітів на шляху потоку технологічного продукту, що сепарується Запропоноване технічне рішення дозволяє проводити модернізацію працюючих в харчовій промисловості сепараторів типу БКМ, які випускалися Харківським заводом "Сп є цел є вато р мел ьмаш" згідно ТУ 8 560-78 та типу БКМА, які випускалися Ставропольським дослідним електромеханічним заводом "Спецелеватормельмаш" згідно ТУ 8 545-76 для зернопереробної промисловості, а також інших сепараторів, в яких використовуються магнітотримачі U-подібноі форми для постійних підковоподібних магнітів Фірмою "Продеколопя" проведена така модернізація на ІваноФранківському КХП, Сарненському КХП та інших Література 1 Соколов А Я "Технологическое оборудование предприятий по хранению и переработке зерна" Издание 3-е М , "Колос", 1967, с 266 - 268 2 Бутковский В А "Мукомольное производство" М , ВО "Агропромиздат", 1990, с 82 1339 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
