Розпилювач для обприскування рослин

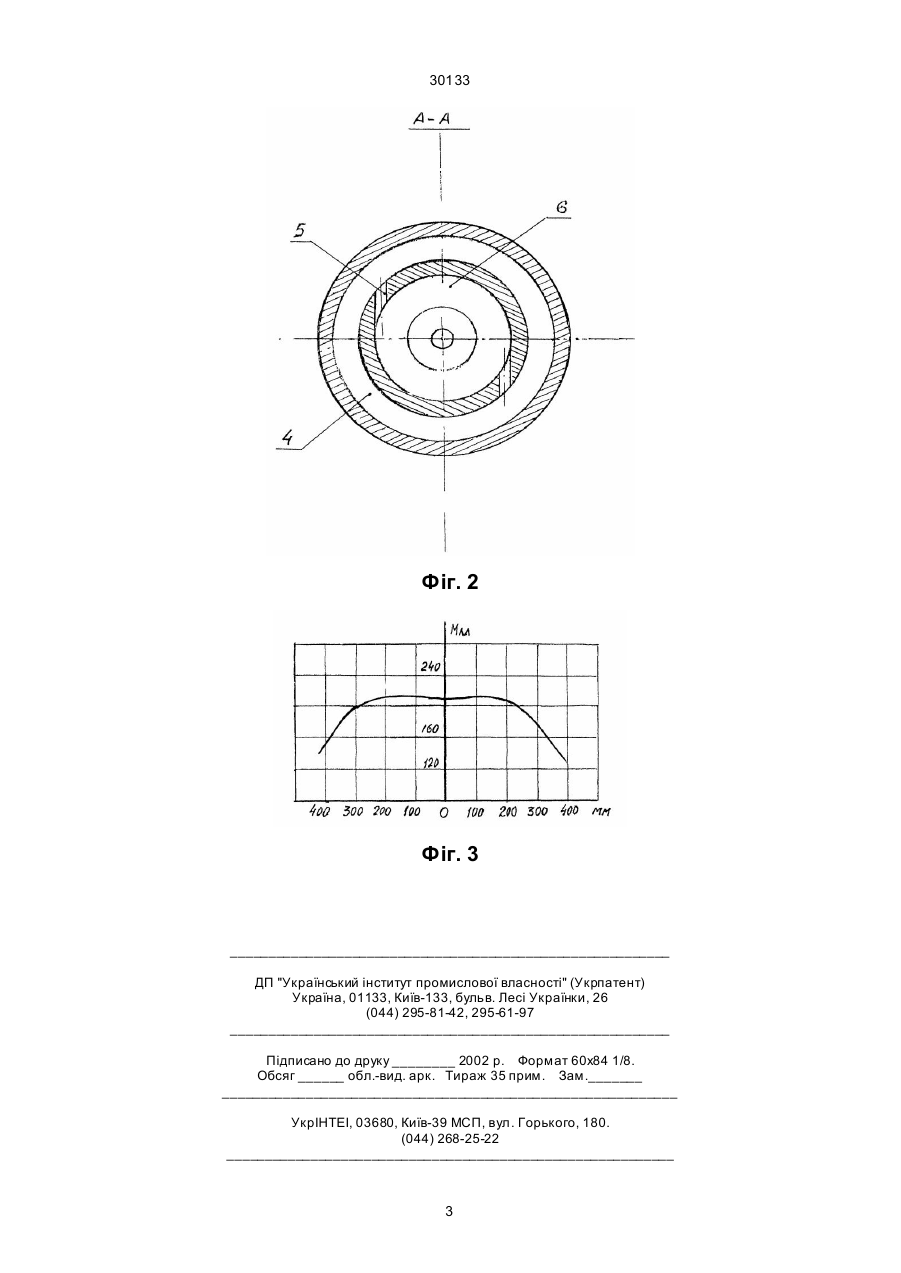

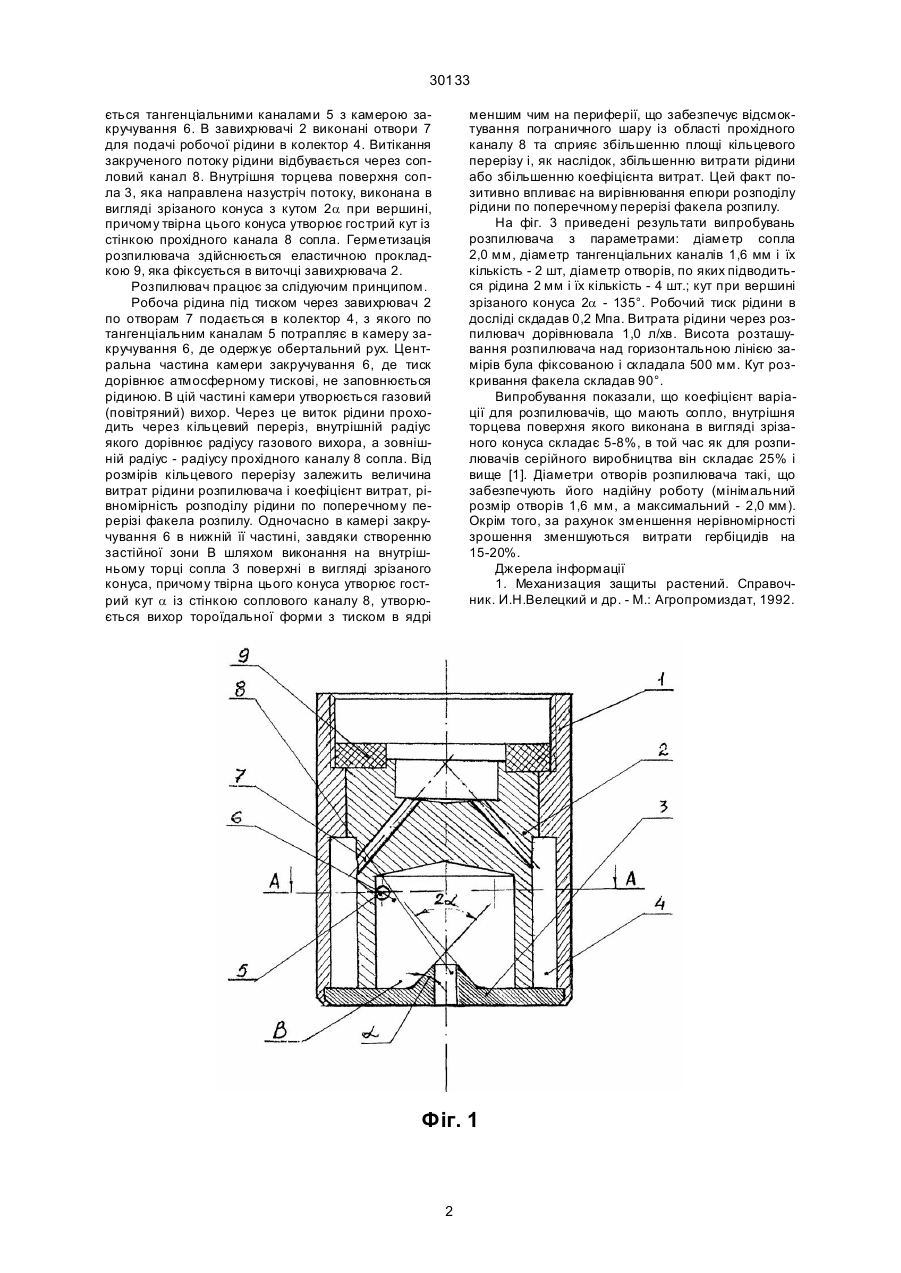

Розпилювач для обприскування рослин, що має корпус, завихрювач та сопло, який відрізняється тим, що внутрішня торцева поверхня сопла виконана в вигляді зрізаного конуса, вершина якого направлена назустріч потоку, причому твірна цього конуса утворює гострий кут із стінкою прохідного каналу сопла. (19) (21) 97126403 (22) 29.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Чухало Микола Оксентійович, Лемішко Микола Васильович, Аліценко Ірина Миколаївна (73) Чухало Микола Оксентійович 30133 ється тангенціальними каналами 5 з камерою закручування 6. В завихрювачі 2 виконані отвори 7 для подачі робочої рідини в колектор 4. Витікання закрученого потоку рідини відбувається через сопловий канал 8. Внутрішня торцева поверхня сопла 3, яка направлена назустріч потоку, виконана в вигляді зрізаного конуса з кутом 2a при вершині, причому твірна цього конуса утворює гострий кут із стінкою прохідного канала 8 сопла. Герметизація розпилювача здійснюється еластичною прокладкою 9, яка фіксується в виточці завихрювача 2. Розпилювач працює за слідуючим принципом. Робоча рідина під тиском через завихрювач 2 по отворам 7 подається в колектор 4, з якого по тангенціальним каналам 5 потрапляє в камеру закручування 6, де одержує обертальний рух. Центральна частина камери закручування 6, де тиск дорівнює атмосферному тискові, не заповнюється рідиною. В цій частині камери утворюється газовий (повітряний) вихор. Через це виток рідини проходить через кільцевий переріз, внутрішній радіус якого дорівнює радіусу газового вихора, а зовнішній радіус - радіусу прохідного каналу 8 сопла. Від розмірів кільцевого перерізу залежить величина витрат рідини розпилювача і коефіцієнт витрат, рівномірність розподілу рідини по поперечному перерізі факела розпилу. Одночасно в камері закручування 6 в нижній її частині, завдяки створенню застійної зони В шляхом виконання на внутрішньому торці сопла 3 поверхні в вигляді зрізаного конуса, причому твірна цього конуса утворює гострий кут a із стінкою соплового каналу 8, утворюється вихор тороїдальної форми з тиском в ядрі меншим чим на периферії, що забезпечує відсмоктування пограничного шару із області прохідного каналу 8 та сприяє збільшенню площі кільцевого перерізу і, як наслідок, збільшенню витрати рідини або збільшенню коефіцієнта витрат. Цей факт позитивно впливає на вирівнювання епюри розподілу рідини по поперечному перерізі факела розпилу. На фіг. 3 приведені результати випробувань розпилювача з параметрами: діаметр сопла 2,0 мм, діаметр тангенціальних каналів 1,6 мм і їх кількість - 2 шт, діаметр отворів, по яких підводиться рідина 2 мм і їх кількість - 4 шт.; кут при вершині зрізаного конуса 2a - 135°. Робочий тиск рідини в досліді скдадав 0,2 Мпа. Витрата рідини через розпилювач дорівнювала 1,0 л/хв. Висота розташування розпилювача над горизонтальною лінією замірів була фіксованою і складала 500 мм. Кут розкривання факела складав 90°. Випробування показали, що коефіцієнт варіації для розпилювачів, що мають сопло, внутрішня торцева поверхня якого виконана в вигляді зрізаного конуса складає 5-8%, в той час як для розпилювачів серійного виробництва він складає 25% і вище [1]. Діаметри отворів розпилювача такі, що забезпечують його надійну роботу (мінімальний розмір отворів 1,6 мм, а максимальний - 2,0 мм). Окрім того, за рахунок зменшення нерівномірності зрошення зменшуються витрати гербіцидів на 15-20%. Джерела інформації 1. Механизация защиты растений. Справочник. И.Н.Велецкий и др. - М.: Агропромиздат, 1992. Фіг. 1 2 30133 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
