Полімермінеральна суміш

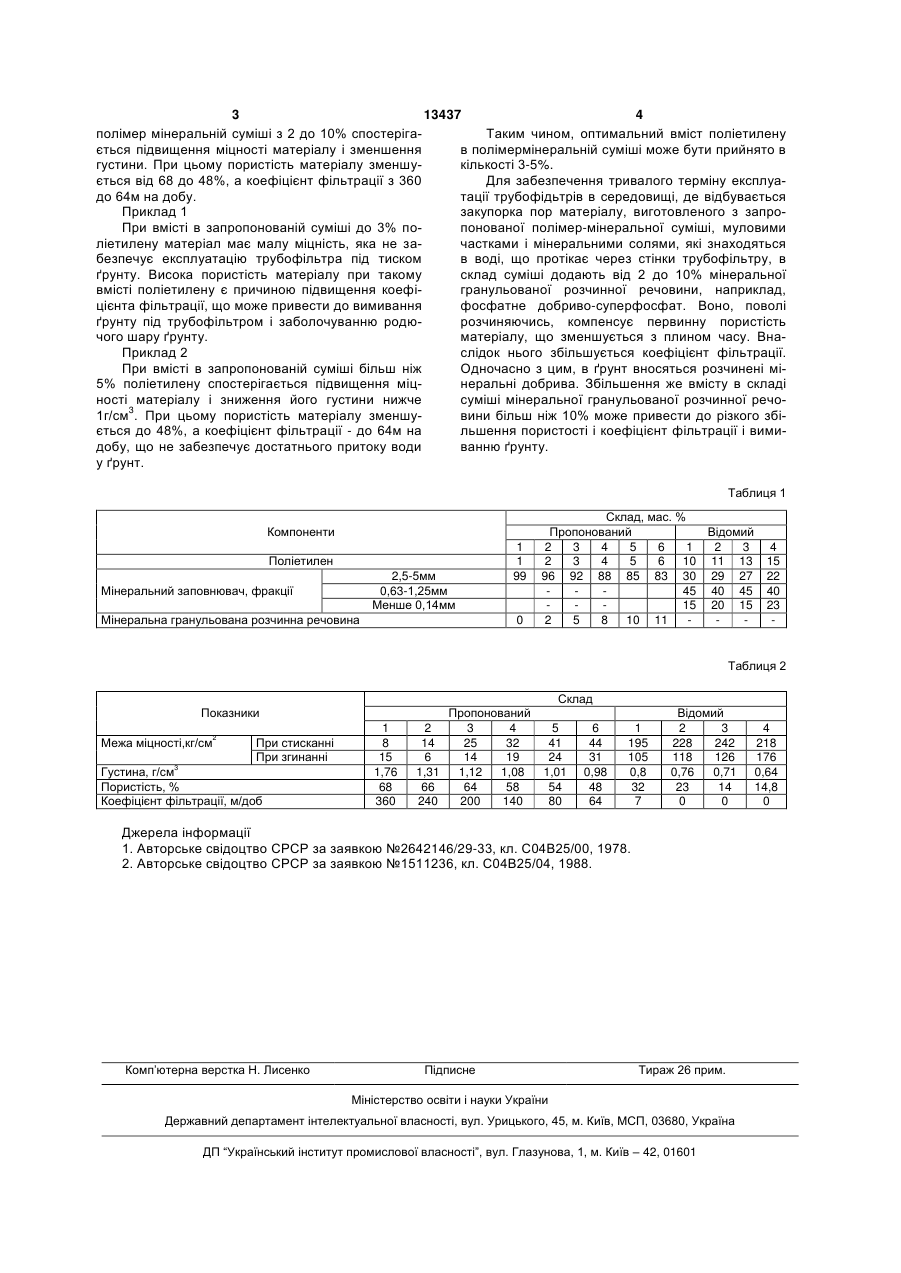

1. Полімермінеральна суміш, що містить поліетилен, мінеральний заповнювач фракції 2,5-5,0 мм і наповнювач, яка відрізняється тим, що як 3 13437 4 полімер мінеральній суміші з 2 до 10% спостерігаТаким чином, оптимальний вміст поліетилену ється підвищення міцності матеріалу і зменшення в полімермінеральній суміші може бути прийнято в густини. При цьому пористість матеріалу зменшукількості 3-5%. ється від 68 до 48%, а коефіцієнт фільтрації з 360 Для забезпечення тривалого терміну експлуадо 64м на добу. тації трубофідьтрів в середовищі, де відбувається Приклад 1 закупорка пор матеріалу, виготовленого з запроПри вмісті в запропонованій суміші до 3% попонованої полімер-мінеральної суміші, муловими ліетилену матеріал має малу міцність, яка не зачастками і мінеральними солями, які знаходяться безпечує експлуатацію трубофільтра під тиском в воді, що протікає через стінки трубофільтру, в ґрунту. Висока пористість матеріалу при такому склад суміші додають від 2 до 10% мінеральної вмісті поліетилену є причиною підвищення коефігранульованої розчинної речовини, наприклад, цієнта фільтрації, що може привести до вимивання фосфатне добриво-суперфосфат. Воно, поволі ґрунту під трубофільтром і заболочуванню родюрозчиняючись, компенсує первинну пористість чого шару ґрунту. матеріалу, що зменшується з плином часу. ВнаПриклад 2 слідок нього збільшується коефіцієнт фільтрації. При вмісті в запропонованій суміші більш ніж Одночасно з цим, в ґрунт вносяться розчинені мі5% поліетилену спостерігається підвищення міцнеральні добрива. Збільшення же вмісту в складі ності матеріалу і зниження його густини нижче суміші мінеральної гранульованої розчинної речо1г/см3. При цьому пористість матеріалу зменшувини більш ніж 10% може привести до різкого збіється до 48%, а коефіцієнт фільтрації - до 64м на льшення пористості і коефіцієнт фільтрації і вимидобу, що не забезпечує достатнього притоку води ванню ґрунту. у ґрунт. Таблиця 1 Компоненти Поліетилен 2,5-5мм 0,63-1,25мм Менше 0,14мм Мінеральний заповнювач, фракції Мінеральна гранульована розчинна речовина 1 1 99 0 Склад, мас. % Пропонований Відомий 2 3 4 5 6 1 2 3 2 3 4 5 6 10 11 13 96 92 88 85 83 30 29 27 45 40 45 15 20 15 2 5 8 10 11 4 15 22 40 23 Таблиця 2 Склад Показники Межа міцності,кг/см 2 При стисканні При згинанні 3 Густина, г/см Пористість, % Коефіцієнт фільтрації, м/доб 1 8 15 1,76 68 360 Пропонований 2 3 4 14 25 32 6 14 19 1,31 1,12 1,08 66 64 58 240 200 140 5 41 24 1,01 54 80 6 44 31 0,98 48 64 1 195 105 0,8 32 7 Відомий 2 3 228 242 118 126 0,76 0,71 23 14 0 0 Джерела інформації 1. Авторське свідоцтво СРСР за заявкою №2642146/29-33, кл. С04В25/00, 1978. 2. Авторське свідоцтво СРСР за заявкою №1511236, кл. С04В25/04, 1988. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4 218 176 0,64 14,8 0
