Полімермінеральна композиція і упаковка для харчових продуктів

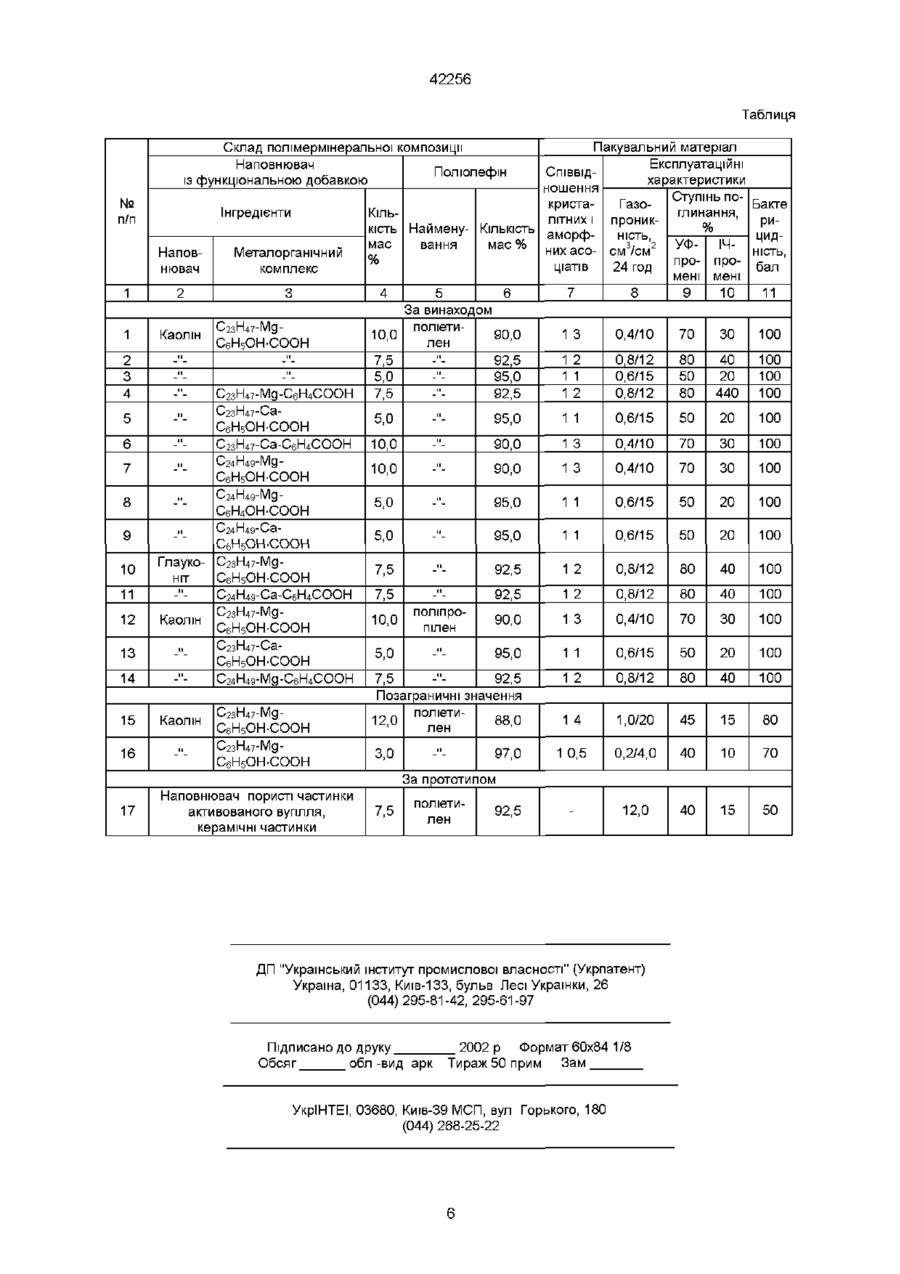

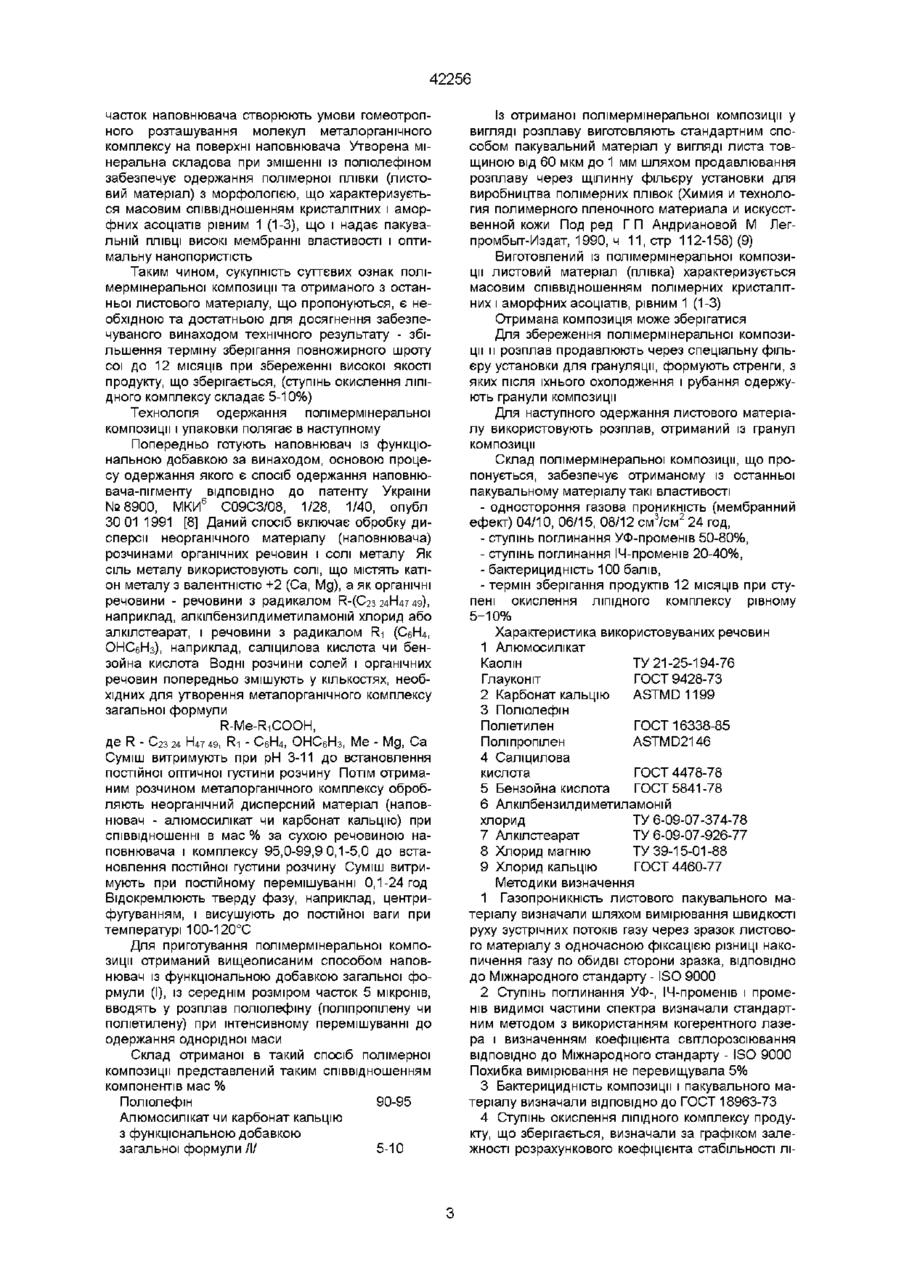

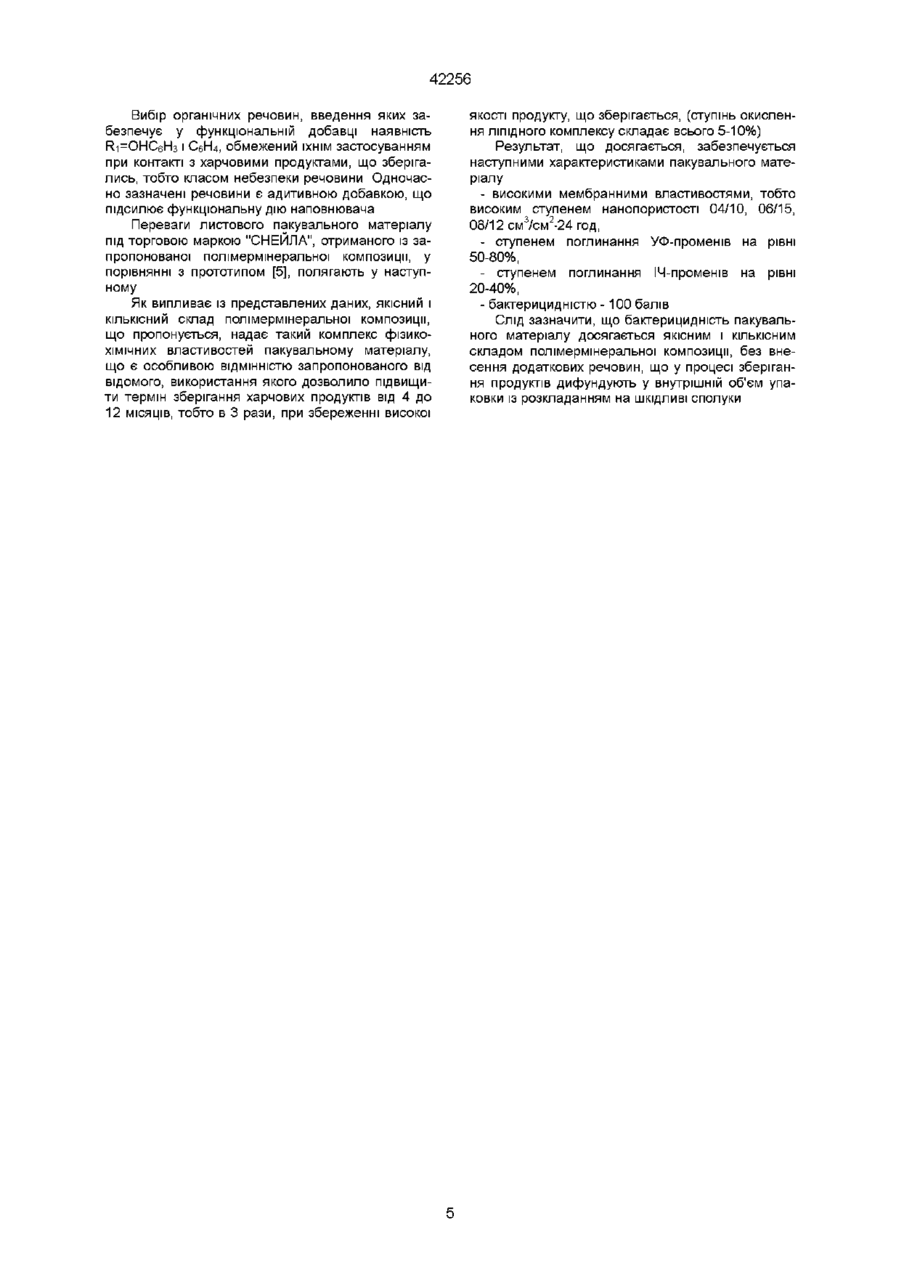

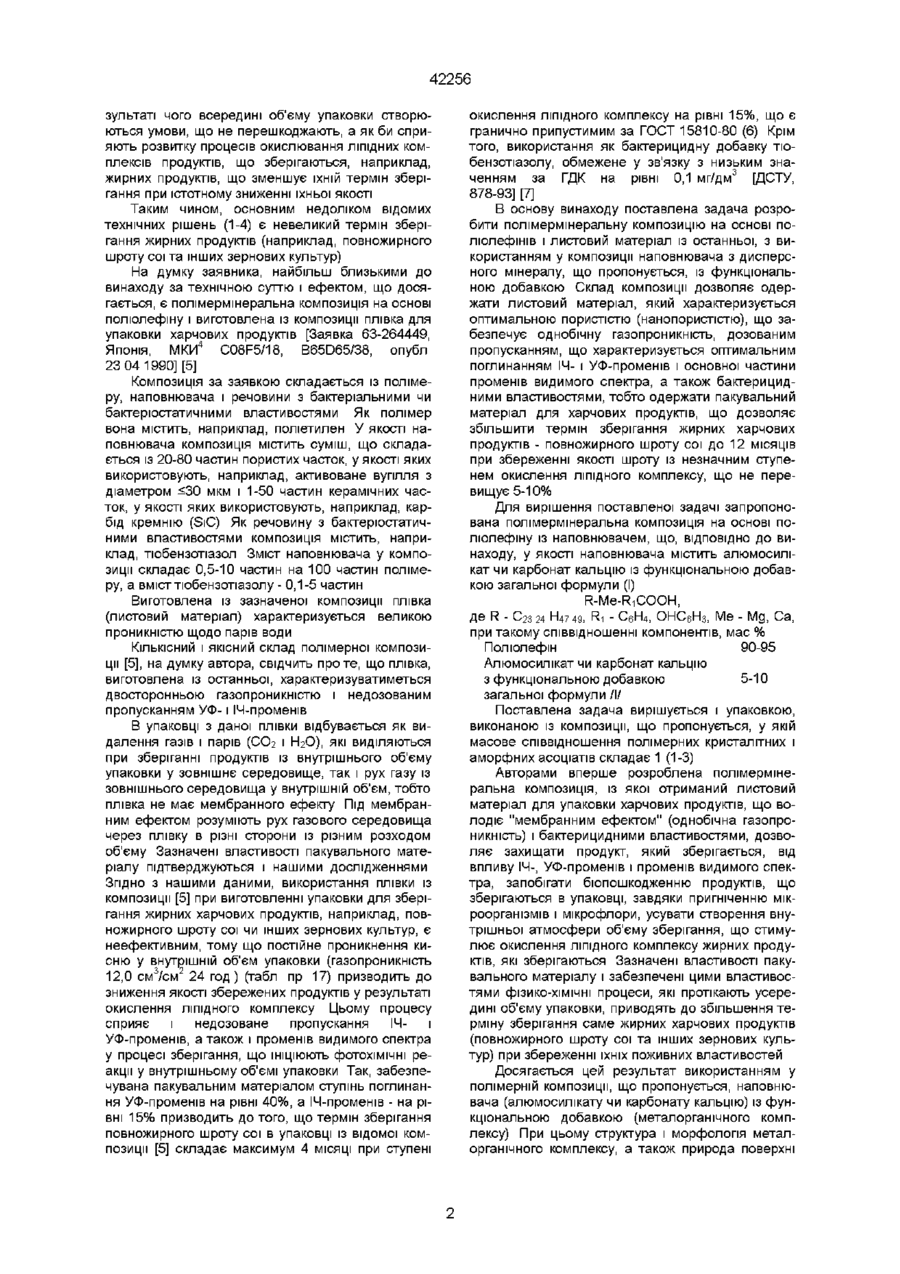

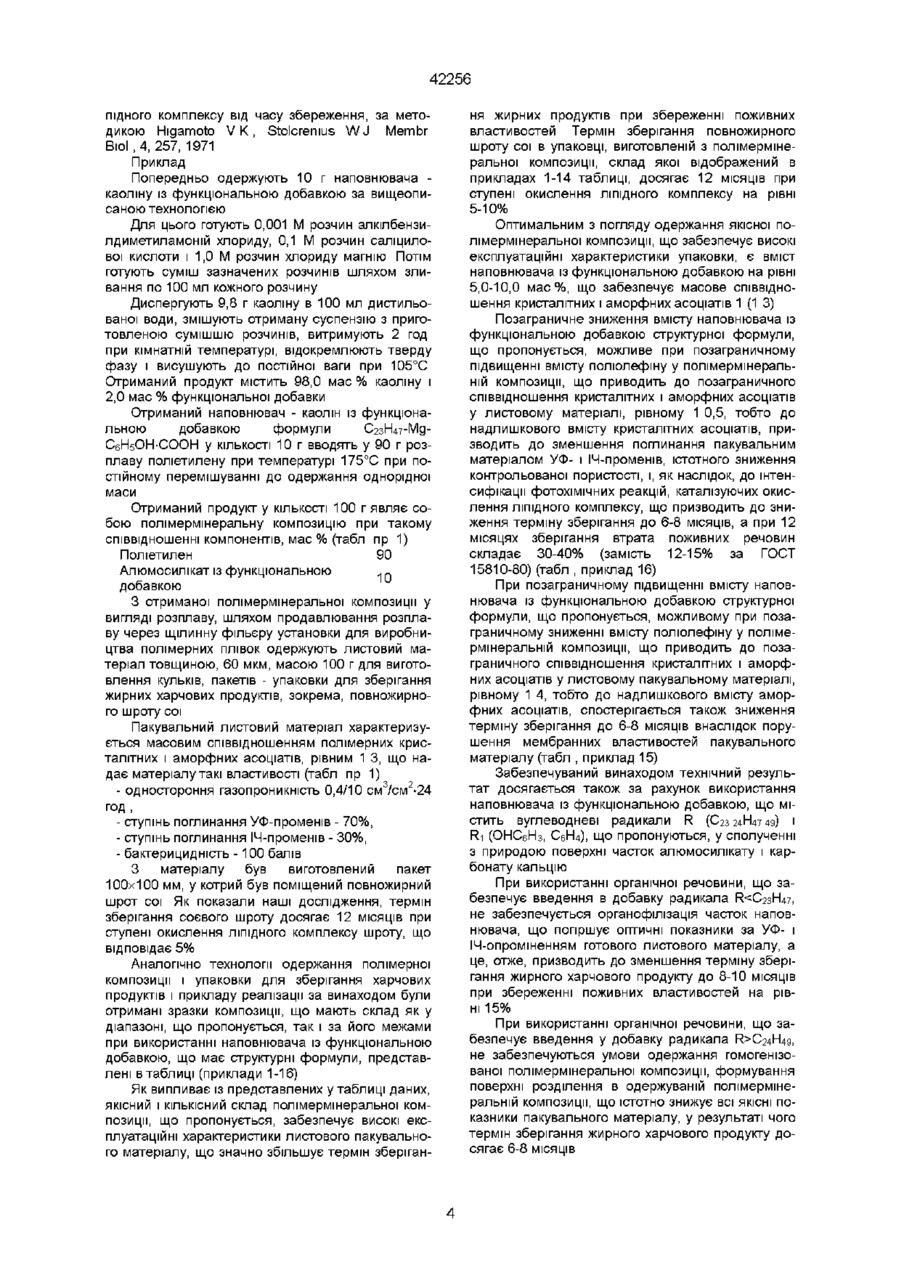

1 Полімермінеральна композиція на основі полюлефіну із наповнювачем, яка відрізняється тим, що як наповнювач містить алюмосилікат або карбонат кальцію з функціональною добавкою загальної формули /І/ R-Me-RiCOOH, де R - С2324 Н47 49, Ri - С 6 Н 4 , ОНСєНз, Me - Mg, Ca, при наступному співвідношенні компонентів, мас % полюлефін 90-95 алюмосилікат чи карбонат кальцію з функціональною добавкою загальної формули /І/ 5-10 2 Упаковка для харчових продуктів, яка відрізняється тим, що виготовлена з використанням композиції по п 1, причому масове співвідношення полімерних кристалітних і аморфних асоціатів в упаковці складає 1 (1-3) Винахід відноситься до області одержання матеріалів упаковки для збереження чи транспортування виробів, зокрема, до пакувального еластичного матеріалу на полімерній основі, і може бути використаний для виготовлення упаковки, наприклад, пакетів із плівкового матеріалу для збереження харчових продуктів ВІДОМІ різні склади полімерних композицій, із полімеру і наповнювача, з яких виготовляють пакувальний матеріал різного функціонального призначення (кульки, пакети, стаканчики і т д) (1-5) Відома полімермінеральна композиція (Заявка 62-307019, Японія, МПК* С08К7/24, У65О65/42, оп 08 061989) [1], що містить полімер у КІЛЬКОСТІ 80-90% мас і наповнювач у вигляді суміші із 5-10% мас тонкодисперсних часток алюмосилікату (каолінової руди), що мають пори діаметром 3-7,5 А, і 5-10% мас тонкодисперсних часток мінералу, наприклад, тонкої кераміки Із композиції одержують листовий матеріал різної товщини, з якого виготовляють різну за функціональним призначенням упаковку для харчових продуктів Відома композиція [Заявка 2-75735, Японія, МПК5 B65D77/00, 30/02, опубл 19 12 1991] [2] на основі полюлефіну, у якості якого використовують поліетилен, поліпропілен Композиція МІСТИТЬ наповнювач у вигляді тонкодисперсного порошку тальку, карбонату кальцію, кремнезему, нетканого матеріалу чи водо-1 маслостійкого паперу Із даної композиції одержують листовий матеріал - мікропористу плівку товщиною 0,01-50 мкм, що характеризується газопроникністю 0,01ЮООс/100 мл і не проникну для води при нормальному тиску Відома полімерна композиція для виготовлення упаковки [Заявка № 63-91638, Японія, МПК I308L101/00, C08Y5/00, опубл 03 02 1989] [3], у якій на 100 ч термопласту, у т ч полюлефіну (поліпропілену, поліетилену), беруть 100 частин наповнювача -тонкопористого матеріалу (цеоліт, силікатна глина чи кераміка з розміром пор 2-2800 А і дисперсністю 200-300 меш), що містить 0,1-50 ч жирної кислоти Композиція включає також 1-20 частин бактерицидної речовини Із зазначеної композиції одержують листовий матеріал - плівку товщиною 0,4 мм, упаковка із якої охороняє продукти від псування Відома також полімерна композиція для виготовлення упаковки із регульованим газовим середовищем для продуктів, які швидко псуються [Патент 5084337, США, МПК В32В5/16, 27/32, оп 28 011992] [4] Композиція МІСТИТЬ полюлефін і природний наповнювач - тонкоодрібнений порошок коралів із розміром часток 20-80 мкм і розміром пор від 10 до 50 мкм Наповнювач характеризується наявністю великої КІЛЬКОСТІ карбонатів і фосфатів кальцію, що надає бактерицидність композиції, а, отже, і пакувальному матеріалу Як випливає із технічної суті полімермінеральних композицій (1-4), пакувальні плівки, виготовлені з останніх, характеризуються двосторонньою газопроникністю і не передбачають захист продуктів усередині упаковки від ІЧ- і УФ-променів, у ре (О ю 42256 зультаті чого всередині об'єму упаковки створюються умови, що не перешкоджають, а як би сприяють розвитку процесів окислювання ЛІПІДНИХ комплексів продуктів, що зберігаються, наприклад, жирних продуктів, що зменшує їхній термін зберігання при істотному зниженні їхньої якості Таким чином, основним недоліком відомих технічних рішень (1-4) є невеликий термін зберігання жирних продуктів (наприклад, повножирного шроту сої та інших зернових культур) На думку заявника, найбільш близькими до винаходу за технічною суттю і ефектом, що досягається, є полімермінеральна композиція на основі полюлефіну і виготовлена із композиції плівка для упаковки харчових продуктів [Заявка 63-264449, Японія, МКИ4 C08F5/18, B65D65/38, опубл 23 04 1990] [5] Композиція за заявкою складається із полімеру, наповнювача і речовини з бактеріальними чи бактеріостатичними властивостями Як полімер вона містить, наприклад, поліетилен У якості наповнювача композиція містить суміш, що складається із 20-80 частин пористих часток, у якості яких використовують, наприклад, активоване вугілля з діаметром ^30 мкм і 1-50 частин керамічних часток, у якості яких використовують, наприклад, карбід кремнію (SiC) Як речовину з бактеріостатичними властивостями композиція містить, наприклад, тюбензотіазол Зміст наповнювача у композиції складає 0,5-10 частин на 100 частин полімеру, а вміст тюбензотіазолу - 0,1-5 частин Виготовлена із зазначеної композиції плівка (листовий матеріал) характеризується великою проникністю щодо парів води КІЛЬКІСНИЙ І ЯКІСНИЙ склад полімерної композиції [5], на думку автора, свідчить проте, що плівка, виготовлена із останньої, характеризуватиметься двосторонньою газопроникністю і недозованим пропусканням УФ-1 ІЧ-променів В упаковці з даної плівки відбувається як видалення газів і парів (СОг і НгО), які виділяються при зберіганні продуктів із внутрішнього об'єму упаковки у зовнішнє середовище, так і рух газу із зовнішнього середовища у внутрішній об'єм, тобто плівка не має мембранного ефекту Під мембранним ефектом розуміють рух газового середовища через плівку в різні сторони із різним розходом об'єму Зазначені властивості пакувального матеріалу підтверджуються і нашими дослідженнями Згідно З нашими даними, використання плівки із композиції [5] при виготовленні упаковки для зберігання жирних харчових продуктів, наприклад, повножирного шроту сої чи інших зернових культур, є неефективним, тому що постійне проникнення кисню у внутрішній об'єм упаковки (газопроникність 12,0 см3/см2 24 год) (табл пр 17) призводить до зниження якості збережених продуктів у результаті окислення ЛІПІДНОГО комплексу Цьому процесу сприяє і недозоване пропускання ІЧі УФ-променів, а також і променів видимого спектра у процесі зберігання, що ІНІЦІЮЮТЬ фотохімічні реакції у внутрішньому об'ємі упаковки Так, забезпечувана пакувальним матеріалом ступінь поглинання УФ-променів на рівні 40%, а ІЧ-променів - на рівні 15% призводить до того, що термін зберігання повножирного шроту сої в упаковці із відомої композиції [5] складає максимум 4 МІСЯЦІ при ступені окислення ЛІПІДНОГО комплексу на рівні 15%, що є гранично припустимим за ГОСТ 15810-80 (6) Крім того, використання як бактерицидну добавку тюбензотіазолу, обмежене у зв'язку з низьким значенням за ГДК на рівні 0,1 мг/дм3 [ДСТУ, 878-93] [7] В основу винаходу поставлена задача розробити полімермінеральну композицію на основі полюлефінів і листовий матеріал із останньої, з використанням у композиції наповнювача з дисперсного мінералу, що пропонується, із функціональною добавкою Склад композиції дозволяє одержати листовий матеріал, який характеризується оптимальною пористістю (нанопористістю), що забезпечує однобічну газопроникність, дозованим пропусканням, що характеризується оптимальним поглинанням ІЧ- і УФ-променів і основної частини променів видимого спектра, а також бактерицидними властивостями, тобто одержати пакувальний матеріал для харчових продуктів, що дозволяє збільшити термін зберігання жирних харчових продуктів - повножирного шроту сої до 12 МІСЯЦІВ при збереженні якості шроту із незначним ступенем окислення ЛІПІДНОГО комплексу, що не перевищує 5-10% Для вирішення поставленої задачі запропонована полімермінеральна композиція на основі полюлефіну із наповнювачем, що, ВІДПОВІДНО ДО винаходу, у якості наповнювача містить алюмосилікат чи карбонат кальцію із функціональною добавкою загальної формули (І) R-Me-RiCOOH, де R - С 23 24 Н47 49, Ri - С 6 Н 4 , ОНС6Нз, Me - Mg, Ca, при такому співвідношенні компонентів, мас % Полюлефін 90-95 Алюмосилікат чи карбонат кальцію з функціональною добавкою 5-10 загальної формули /І/ Поставлена задача вирішується і упаковкою, виконаною із композиції, що пропонується, у якій масове співвідношення полімерних кристалітних і аморфних асоціатів складає 1 (1-3) Авторами вперше розроблена полімермінеральна композиція, із якої отриманий листовий матеріал для упаковки харчових продуктів, що володіє "мембранним ефектом" (однобічна газопроникність) і бактерицидними властивостями, дозволяє захищати продукт, який зберігається, від впливу ІЧ-, УФ-променів і променів видимого спектра, запобігати бюпошкодженню продуктів, що зберігаються в упаковці, завдяки пригніченню мікроорганізмів і мікрофлори, усувати створення внутрішньої атмосфери об'єму зберігання, що стимулює окислення ЛІПІДНОГО комплексу жирних продуктів, які зберігаються Зазначені властивості пакувального матеріалу і забезпечені цими властивостями фізико-хімічні процеси, які протікають усередині об'єму упаковки, приводять до збільшення терміну зберігання саме жирних харчових продуктів (повножирного шроту сої та інших зернових культур) при збереженні їхніх поживних властивостей Досягається цей результат використанням у полімерній композиції, що пропонується, наповнювача (алюмосилікату чи карбонату кальцію) із функціональною добавкою (металорганічного комплексу) При цьому структура і морфологія металорганічного комплексу, а також природа поверхні 42256 часток наповнювача створюють умови гомеотропного розташування молекул металорганічного комплексу на поверхні наповнювача Утворена мінеральна складова при змішенні із полюлефіном забезпечує одержання полімерної плівки (листовий матеріал) з морфологією, що характеризується масовим співвідношенням кристалітних і аморфних асоціатів рівним 1 (1-3), що і надає пакувальній ПЛІВЦІ високі мембранні властивості і оптимальну нанопористість Таким чином, сукупність суттєвих ознак полімермінеральної композиції та отриманого з останньої листового матеріалу, що пропонуються, є необхідною та достатньою для досягнення забезпечуваного винаходом технічного результату - збільшення терміну зберігання повножирного шроту сої до 12 МІСЯЦІВ при збереженні високої якості продукту, що зберігається, (ступінь окислення ЛІПІДНОГО комплексу складає 5-10%) Технологія одержання полімермінеральної композиції і упаковки полягає в наступному Попередньо готують наповнювач із функціональною добавкою за винаходом, основою процесу одержання якого є спосіб одержання наповнювача-пігменту ВІДПОВІДНО ДО патенту України №8900, МКИ6 С09СЗ/08, 1/28, 1/40, опубл 30 01 1991 [8] Даний спосіб включає обробку дисперсії неорганічного матеріалу (наповнювача) розчинами органічних речовин і солі металу Як сіль металу використовують солі, що містять катіон металу з валентністю +2 (Са, Мд), а як органічні речовини - речовини з радикалом R-(C23 24H4749), наприклад, алкілбензилдиметиламоній хлорид або алкілстеарат, і речовини з радикалом R1 (C6H4, ОНСбНз), наприклад, саліцилова кислота чи бензойна кислота Водні розчини солей і органічних речовин попередньо змішують у кількостях, необхідних для утворення металорганічного комплексу загальної формули R-Me-RiCOOH, де R - С 23 24 Н47 49, Ri - С 6 Н 4 , ОНС6Нз, Me - Mg, Ca Суміш витримують при рН 3-11 до встановлення постійної оптичної густини розчину Потім отриманим розчином металорганічного комплексу обробляють неорганічний дисперсний матеріал (наповнювач - алюмосилікат чи карбонат кальцію) при співвідношенні в мас % за сухою речовиною наповнювача і комплексу 95,0-99,9 0,1-5,0 до встановлення постійної густини розчину Суміш витримують при постійному перемішуванні 0,1-24 год Відокремлюють тверду фазу, наприклад, центрифугуванням, і висушують до постійної ваги при температурі 100-120°С Для приготування полімермінеральної композиції отриманий вищеописаним способом наповнювач із функціональною добавкою загальної формули (І), із середнім розміром часток 5 мікронів, вводять у розплав полюлефіну (поліпропілену чи поліетилену) при інтенсивному перемішуванні до одержання однорідної маси Склад отриманої в такий спосіб полімерної композиції представлений таким співвідношенням компонентів мас % Полюлефін 90-95 Алюмосилікат чи карбонат кальцію з функціональною добавкою загальної формули /І/ 5-10 Із отриманої полімермінеральної композиції у вигляді розплаву виготовляють стандартним способом пакувальний матеріал у вигляді листа товщиною від 60 мкм до 1 мм шляхом продавлювання розплаву через щілинну фільєру установки для виробництва полімерних плівок (Химия и технология полимерного пленочного материала и искусственной кожи Под ред Г П Андриановой М Легпромбыт-Издат, 1990, ч 11,стр 112-158) (9) Виготовлений із полімермінеральної композиції листовий матеріал (плівка) характеризується масовим співвідношенням полімерних кристалітних і аморфних асоціатів, рівним 1 (1-3) Отримана композиція може зберігатися Для збереження полімермінеральної композиції и розплав продавлюють через спеціальну фільєру установки для грануляції, формують стренги, з яких після їхнього охолодження і рубання одержують гранули композиції Для наступного одержання листового матеріалу використовують розплав, отриманий із гранул композиції Склад полімермінеральної композиції, що пропонується, забезпечує отриманому із останньої пакувальному матеріалу такі властивості - одностороння газова проникність (мембранний ефект) 04/10, 06/15, 08/12 см3/см2 24 год, - ступінь поглинання УФ-променів 50-80%, - ступінь поглинання ІЧ-променів 20-40%, - бактерицидність 100 балів, -термін зберігання продуктів 12 МІСЯЦІВ при ступені окислення ЛІПІДНОГО комплексу рівному 5-10% Характеристика використовуваних речовин 1 Алюмосилікат Каолін ТУ 21-25-194-76 Глауконіт ГОСТ 9428-73 2 Карбонат кальцію ASTMD1199 3 Полюлефін Поліетилен ГОСТ 16338-85 Поліпропілен ASTMD2146 4 Саліцилова кислота ГОСТ 4478-78 5 Бензойна кислота ГОСТ 5841-78 6 Алкілбензилдиметиламоній хлорид ТУ 6-09-07-374-78 7 Алкілстеарат ТУ 6-09-07-926-77 8 Хлорид магнію ТУ 39-15-01-88 9 Хлорид кальцію ГОСТ 4460-77 Методики визначення 1 Газопроникність листового пакувального матеріалу визначали шляхом вимірювання швидкості руху зустрічних потоків газу через зразок листового матеріалу з одночасною фіксацією різниці накопичення газу по обидві сторони зразка, ВІДПОВІДНО до Міжнародного стандарту - ISO 9000 2 Ступінь поглинання УФ-, ІЧ-променів і променів видимої частини спектра визначали стандартним методом з використанням когерентного лазера і визначенням коефіцієнта світлорозсіювання ВІДПОВІДНО до Міжнародного стандарту - ISO 9000 Похибка вимірювання не перевищувала 5% 3 Бактерицидність композиції і пакувального матеріалу визначали ВІДПОВІДНО ДО ГОСТ 18963-73 4 Ступінь окислення ЛІПІДНОГО комплексу продукту, що зберігається, визначали за графіком залежності розрахункового коефіцієнта стабільності лі 42256 підного комплексу від часу збереження, за методикою Higamoto V К , Stolcremus W J Membr Biol ,4, 257, 1971 Приклад Попередньо одержують 10 г наповнювача каоліну із функціональною добавкою за вищеописаною технологією Для цього готують 0,001 М розчин алкілбензилдиметиламоній хлориду, 0,1 М розчин саліцилової кислоти і 1,0 М розчин хлориду магнію Потім готують суміш зазначених розчинів шляхом зливання по 100 мл кожного розчину Диспергують 9,8 г каоліну в 100 мл дистильованої води, змішують отриману суспензію з приготовленою сумішшю розчинів, витримують 2 год при кімнатній температурі, відокремлюють тверду фазу і висушують до постійної ваги при 105°С Отриманий продукт містить 98,0 мас % каоліну і 2,0 мас % функціональної добавки Отриманий наповнювач - каолін із функціональною добавкою формули СгзЬЦу-МдСєНбОН-СООН у КІЛЬКОСТІ 10 г вводять у 90 г розплаву поліетилену при температурі 175°С при постійному перемішуванні до одержання однорідної маси Отриманий продукт у КІЛЬКОСТІ 100 Г ЯВЛЯЄ со бою полімермінеральну композицію при такому співвідношенні компонентів, мас % (табл пр 1) Поліетилен 90 Алюмосилікат із функціональною 10 добавкою З отриманої полімермінеральної композиції у вигляді розплаву, шляхом продавлювання розплаву через щілинну фільєру установки для виробництва полімерних плівок одержують листовий матеріал товщиною, 60 мкм, масою 100 г для виготовлення кульків, пакетів - упаковки для зберігання жирних харчових продуктів, зокрема, повножирного шроту сої Пакувальний листовий матеріал характеризується масовим співвідношенням полімерних кристалітних і аморфних асоціатів, рівним 1 3, що надає матеріалу такі властивості (табл пр 1) - одностороння газопроникність 0,4/10 см3/см2-24 год , - ступінь поглинання УФ-променів - 70%, - ступінь поглинання ІЧ-променів - 30%, - бактерицидність -100 балів З матеріалу був виготовлений пакет 100x100 мм, у котрий був поміщений повножирний шрот сої Як показали наші дослідження, термін зберігання соєвого шроту досягає 12 МІСЯЦІВ при ступені окислення ЛІПІДНОГО комплексу шроту, що відповідає 5% Аналогічно технології одержання полімерної композиції і упаковки для зберігання харчових продуктів і прикладу реалізації за винаходом були отримані зразки композиції, що мають склад як у діапазоні, що пропонується, так і за його межами при використанні наповнювача із функціональною добавкою, що має структурні формули, представлені втаблиці (приклади 1-16) Як випливає із представлених у таблиці даних, якісний і КІЛЬКІСНИЙ склад полімермінеральної композиції, що пропонується, забезпечує високі експлуатаційні характеристики листового пакувального матеріалу, що значно збільшує термін зберіган ня жирних продуктів при збереженні поживних властивостей Термін зберігання повножирного шроту сої в упаковці, виготовленій з полімермінеральної композиції, склад якої відображений в прикладах 1-14 таблиці, досягає 12 МІСЯЦІВ при ступені окислення ЛІПІДНОГО комплексу на рівні 5-10% Оптимальним з погляду одержання якісної полімермінеральної композиції, що забезпечує високі експлуатаційні характеристики упаковки, є вміст наповнювача із функціональною добавкою на рівні 5,0-10,0 мас %, що забезпечує масове співвідношення кристалітних і аморфних асоціатів 1 (1 3) Позаграничне зниження вмісту наповнювача із функціональною добавкою структурної формули, що пропонується, можливе при позаграничному підвищенні вмісту полюлефіну у полімермінеральній композиції, що приводить до позаграничного співвідношення кристалітних і аморфних асоціатів у листовому матеріалі, рівному 1 0,5, тобто до надлишкового вмісту кристалітних асоціатів, призводить до зменшення поглинання пакувальним матеріалом УФ- і ІЧ-променів, істотного зниження контрольованої пористості, і, як наслідок, до інтенсифікації фотохімічних реакцій, каталізуючих окислення ЛІПІДНОГО комплексу, що призводить до зниження терміну зберігання до 6-8 МІСЯЦІВ, а при 12 місяцях зберігання втрата поживних речовин складає 30-40% (замість 12-15% за ГОСТ 15810-80) (табл , приклад 16) При позаграничному підвищенні вмісту наповнювача із функціональною добавкою структурної формули, що пропонується, можливому при позаграничному зниженні вмісту полюлефіну у полімермшеральній композиції, що приводить до позаграничного співвідношення кристалітних і аморфних асоціатів у листовому пакувальному матеріалі, рівному 1 4, тобто до надлишкового вмісту аморфних асоціатів, спостерігається також зниження терміну зберігання до 6-8 МІСЯЦІВ внаслідок порушення мембранних властивостей пакувального матеріалу (табл , приклад 15) Забезпечуваний винаходом технічний результат досягається також за рахунок використання наповнювача із функціональною добавкою, що містить вуглеводневі радикали R (С23 24H47 4э) і Ri (ОНСбНз, СєНД що пропонуються, у сполученні з природою поверхні часток алюмосилікату і карбонату кальцію При використанні органічної речовини, що забезпечує введення в добавку радикала RC24H49, не забезпечуються умови одержання гомогенізованої полімермінеральної композиції, формування поверхні розділення в одержуваній полімермінеральній композиції, що істотно знижує всі ЯКІСНІ показники пакувального матеріалу, у результаті чого термін зберігання жирного харчового продукту досягає 6-8 МІСЯЦІВ 42256 Вибір органічних речовин, введення яких забезпечує у функціональній добавці наявність Рі=ОНСбНз і СбН4, обмежений їхнім застосуванням при контакті з харчовими продуктами, що зберігались, тобто класом небезпеки речовини Одночасно зазначені речовини є адитивною добавкою, що підсилює функціональну дію наповнювача Переваги листового пакувального матеріалу під торговою маркою "СНЕЙЛА", отриманого із запропонованої полімермінеральної композиції, у порівнянні з прототипом [5], полягають у наступному Як випливає із представлених даних, якісний і КІЛЬКІСНИЙ склад полімермінеральної композиції, що пропонується, надає такий комплекс фізикоХІМІЧНИХ властивостей пакувальному матеріалу, що є особливою ВІДМІННІСТЮ запропонованого від відомого, використання якого дозволило підвищити термін зберігання харчових продуктів від 4 до 12 МІСЯЦІВ, тобто в 3 рази, при збереженні високої якості продукту, що зберігається, (ступінь окислення ЛІПІДНОГО комплексу складає всього 5-10%) Результат, що досягається, забезпечується наступними характеристиками пакувального матеріалу - високими мембранними властивостями, тобто високим ступенем нанопористості 04/10, 06/15, 08/12 см3/см2-24 год, - ступенем поглинання УФ-променів на рівні 50-80%, - ступенем поглинання ІЧ-променів на рівні 20-40%, - бактерицидністю -100 балів Слід зазначити, що бактерицидність пакувального матеріалу досягається якісним і КІЛЬКІСНИМ складом полімермінеральної композиції, без внесення додаткових речовин, що у процесі зберігання продуктів дифундують у внутрішній об'єм упаковки із розкладанням на ШКІДЛИВІ сполуки 42256 Таблиця Пакувальний матеріал Експлуатаційні Співвідхарактеристики ношення Ступінь покристаГазоБакте літи их і проник- глинання, ри% Наймену- КІЛЬКІСТЬ аморфність, цидвання мас % них асо- см3/см2 УФІЧ- НІСТЬ, про- про- бал ціатів 24 год мені мені 7 8 9 10 11 5 6 За винаходом поліети13 0,4/10 70 ЗО 100 90,0 лен -"12 0,8/12 80 40 100 92,5 -"11 0,6/15 50 20 100 95,0 -"12 0,8/12 80 440 100 92,5 Склад полімермінеральної композиції Наповнювач Полюлефін із функціональною добавкою № п/п Інгредієнти КІЛЬКІСТЬ Наповнювач Металорганічний 1 2 3 1 Каолін 2 3 4 -"-"-" 5 -" 6 -" 7 -" 8 -" 9 -" 10 Глауконіт 11 -" 12 Каолін 13 -" 14 -" 15 Каолін 16 -" комплекс С 2 3 Н 4 7 -МдС 6 Н 5 ОН-СООН -"-"С2зН47-Мд-СбН4СООН С 23 Н 4 7-СаС 6 Н 5 ОН-СООН С2зН47-Са-СбН4СООН С 2 4 Н 4 9 -МдС 6 Н 5 ОН-СООН С 2 4 Н 4 9 -МдС 6 Н 4 ОН-СООН С 24 Н 4 9-СаС 6 Н 5 ОН-СООН С 2 3 Н 4 7 -МдС 6 Н 5 ОН-СООН С 2 4 Н 4 9 -Са-С 6 Н 4 СООН С 2 3 Н 4 7 -МдС 6 Н 5 ОН-СООН С 2 зН 4 7-СаС 6 Н 5 ОН-СООН С 2 4 Н 4 9 -Мд-С 6 Н 4 СООН С 2 3 Н 4 7 -МдС 6 Н 5 ОН-СООН С 2 3 Н 4 7 -МдС 6 Н 5 ОН-СООН мас % 4 10,0 7,5 5,0 7,5 95,0 -" 10,0 11 0,6/15 50 20 100 90,0 5,0 13 0,4/10 70 ЗО 100 10,0 -" 90,0 13 0,4/10 70 ЗО 100 5,0 -" 95,0 11 0,6/15 50 20 100 5,0 -" 95,0 11 0,6/15 50 20 100 7,5 -" 92,5 12 0,8/12 80 40 100 7,5 -" 92,5 12 0,8/12 80 40 100 10,0 поліпропілен 90,0 13 0,4/10 70 ЗО 100 5,0 -" 95,0 11 0,6/15 50 20 100 -"92,5 Позаграничні значенняполіети12,0 88,0 лен 12 0,8/12 80 40 100 14 1,0/20 45 15 80 1 0,5 0,2/4,0 40 10 70 12,0 40 15 50 7,5 3,0 97,0 -" За прототипом 17 Наповнювач пористі частинки активованого вугілля, керамічні частинки 7,5 поліетилен 92,5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вугі Горького, 180 (044) 268-25-22
