Радіально-поршневий гідромотор багаторазової дії

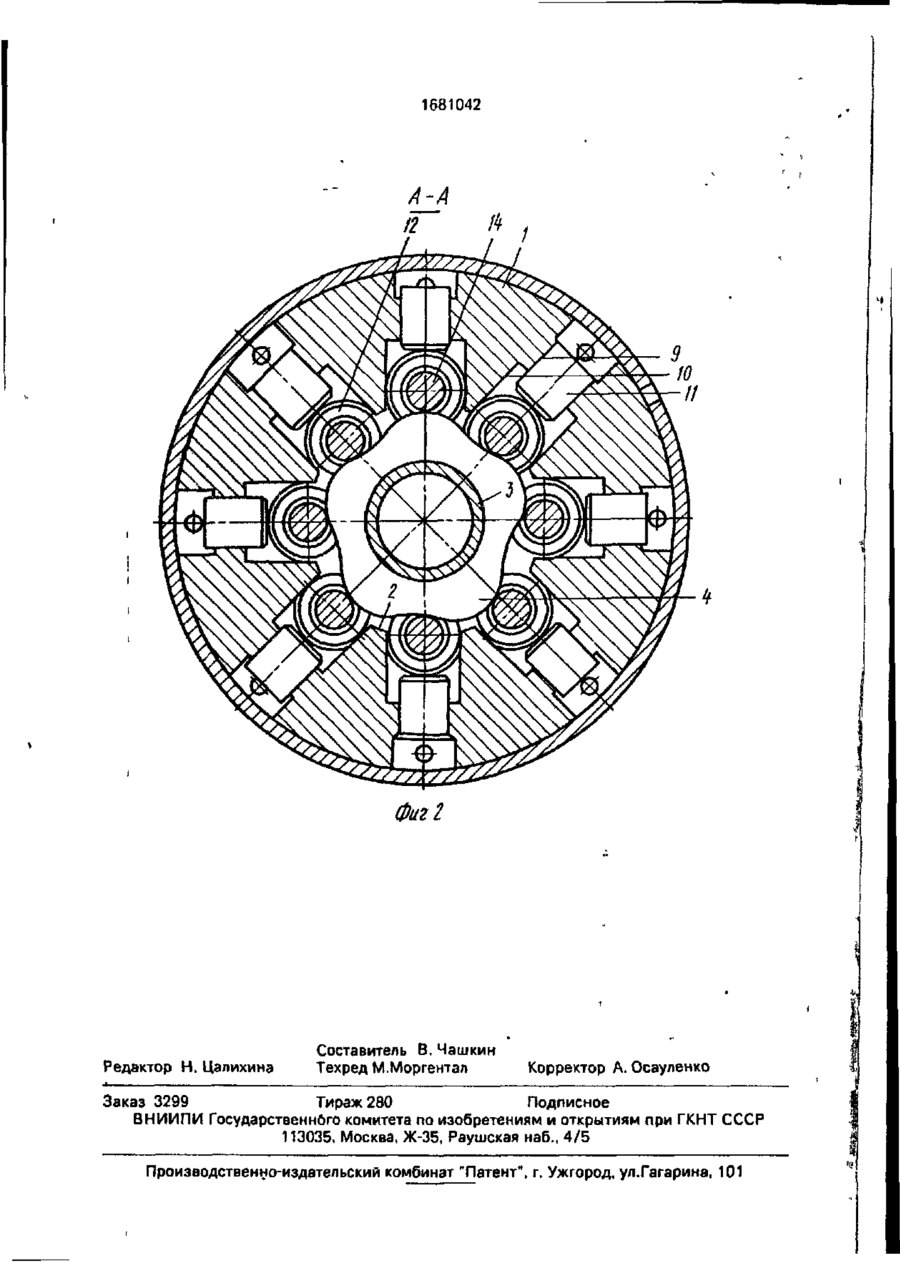

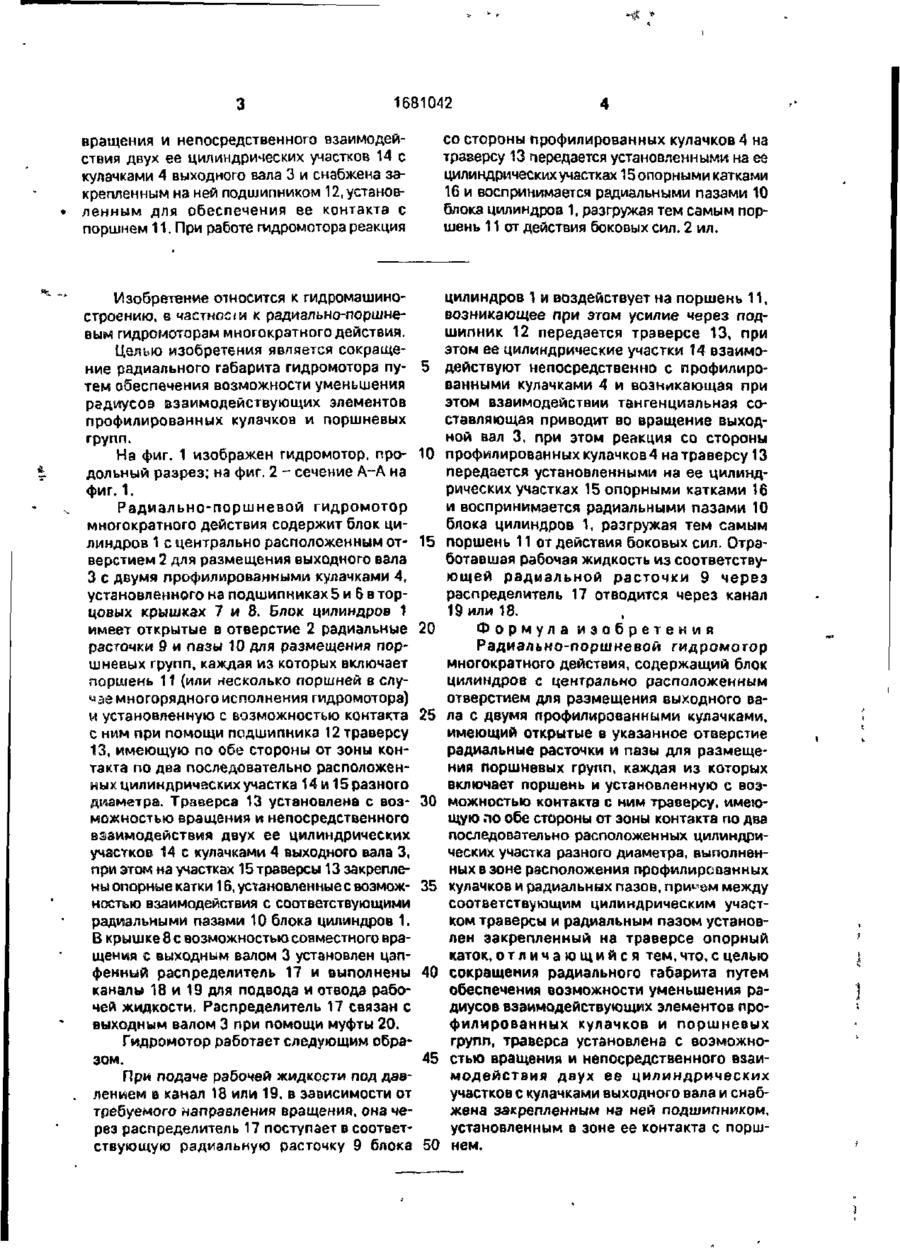

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК SU,.,> 168І042 A! (505 ГОСУДАРСТВЕННЫЙ F 03 С 1/04 КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4635057/29 (22)09 01.89 (46)30.09.91. Бюл №36 (71) Всесоюзный научно-исследовательский и проектно-конструкторский инстиіут промышленных гидроприводов и гидроавтоматики (72) Г.А.АЕгрунин, В.П.Харченко, АИ.Жерняк, Л.М.Бэльферман и Ю М.Юров (53)621.225.5(088.8) (56) Патент Великобритании № 965618, кл. F 1 А, олублик 1962. 1 П —*-Л (64) РАДИАЛЬНО-ПОРШНЕВОЙ ГИДРОМОТОР МНОГОКРАТНОГО ДЕЙСТВИЯ (57) Изобретение относится к гидромашиностроению, в частности к радиально-гюршневым гидромоторам многократного действия. Целью изобретения является сокращение радиального габарита гидромотора путем обеспечения возможности уменьшения радиусов взаимодействующих элементов профилировзнных кулачков и поршневых групп. Изобретение предусматривает, что траверса 13 установлена с возможностью 11 П U IS 8 LLJi/ J8 Фиг 1 Л [Чата 1681042 вращения и непосредственного взаимодействия двух ее цилиндрических участков 14 с кулачками 4 выходного вала 3 и снабжена закрепленным на ней подшипником ^.установленным для обеспечения ее контакта с поршнем 11. При работе гидромотора реакция Изобретение относится к гидромашиностроению, в частное їй к радиально-поршневым гидро?лоторам многократного действия. Целью изобретения является сокращение радиального габарита гидромотора пу- 5 тем обеспечения возможности уменьшения радиусов взаимодействующих элементов профилированных кулачков и поршневых групп. На фиг. 1 изображен гидромотор, про- 10 дольный разрез; на фиг. 2 - сечение А-А на фиг. 1. Радиально-поршневой гидромотор многократного действия содержит блок цилиндров 1 с центрально расположенным от- 15 верстием 2 для размещения выходного вала 3 с двумя профилированными кулачками 4, установленного на подшипниках 5 и б в торцовых крышках 7 и 8. Блок цилиндров 1 имеет открытые в отверстие 2 радиальные 20 расточки 9 и пазы 10 для размещения поршневых групп, каждая из которых включает поршень 11 (или несколько поршней в случае многорядного исполнения гидромотора) и установленную с возможностью контакта 25 с ним при помощи подшипника 12 траверсу 13, имеющую по обе стороны от зоны контакта по два последовательно расположенных цилиндрических участка 14 и 15 разного диаметра. Траверса 13 установлена с воз- 30 можностью вращения и непосредственного взаимодействия двух ее цилиндрических участков 14 с кулачками 4 выходного вала 3, при этом на участках 15 траверсы 13 закреплены опорные катки 16, установленные с возмож- 35 ностью взаимодействия с соответствующими радиальными пазами 10 блока цилиндров 1. В крышке 8 с возможностью совместного вращения с выходным валом 3 установлен цапфенный распределитель 17 и выполнены 40 каналье 18 и 19 для подвода и отвода рабочей жидкости. Распределитель 17 связан с выходным валом 3 при помощи муфты 20. со стороны профилированных кулачков 4 на траверсу 13 передается установленными на ее цилиндрических участках 15опорными катками 16 и воспринимается радиальными пазами 10 блока цилиндров 1, разгружая тем самым поршень 11 от действия боковых сил. 2 ил. цилиндров 1 и воздействует на поршень 11, возникающее при этом усилие через подшипник 12 передается траверсе 13, при этом ее цилиндрические участки 14 взаимодействуют непосредственно с профилированными кулачками 4 и возникающая при этом взаимодействии тангенциальная составляющая приводит во вращение выходной вал 3, при этом реакция со стороны профилированных кулачков 4 на траверсу 13 передается установленными на ее цилиндрических участках 15 опорными катками 16 и воспринимается радиальными пззами 10 блока цилиндров 1, разгружая тем самым поршень 11 от действия боковых сил. Отработавшая рабочая жидкость из соответствующей радиальной расточки 9 через распределитель 17 отводится через канал 19 или 18. Формула изобретения Радиально-поршневой гидромотор многократного действия, содержащий блок цилиндров с центрально расположенным отверстием для размещения выходного вала с двумя профилированными кулачками, имеющий открытые в указанное отверстие радиальные расточки и пазы для размещения поршневых групп, каждая из которых включает поршень и установленную с возможностью контакта с ним траверсу, имеющую ло обе стороны от зоны контакта по два последовательно расположенных цилиндрических участка разного диаметра, выполненных в зоне расположения профилированных кулачков и радиальных пазов, примем между соответствующим цилиндрическим участком траверсы и радиальным пазом установлен закрепленный на траверсе опорный каток, о т л и ч а ю щ и й с я тем, что, с целью сокращения радиального габарита путем обеспечения возможности уменьшения радиусов взаимодействующих элементов профилированных кулачков и поршневых групп, траверса установлена с воэможноГидромотор работает следующим образом. 45 стью вращения и непосредственного взаиПри подаче рабочей жидкости под давмодействия двух ее цилиндрических лением в канал 18 или 19, в зависимости от участков с кулачками выходного вала и снабтребуемого направления вращения, она чежена закрепленным на ней подшипником, рез распределитель 17 поступает в соответустановленным в зоне ее контакта с поршствующую радиальную расточку 9 блока 50 нем. 1681042 Фиг! Редактор Н. Цалихина Составитель В. Чашкин Техред М.Моргентал Корректор А. Осауленко Заказ 3299 Тираж 280 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
