Радіально-поршневий насос

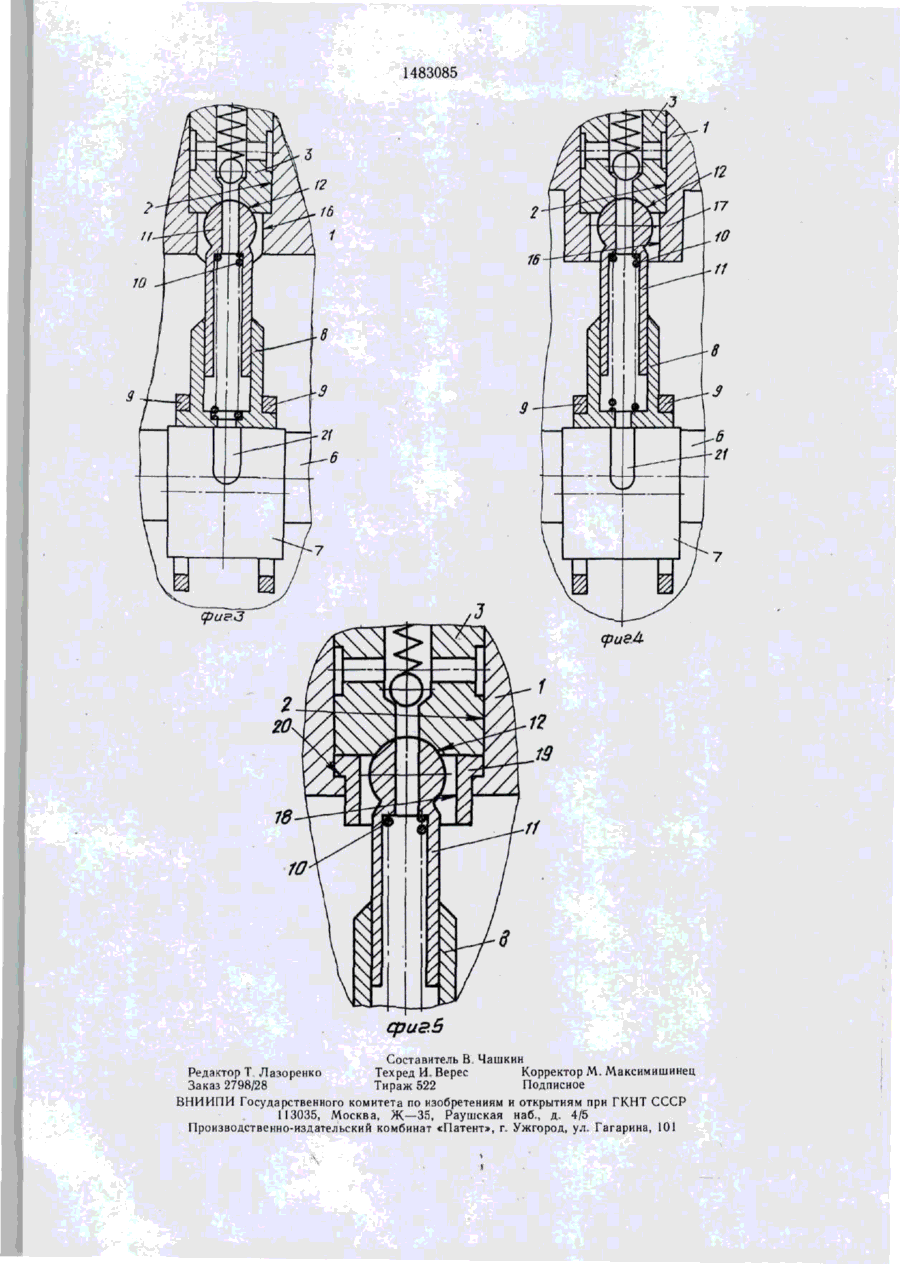

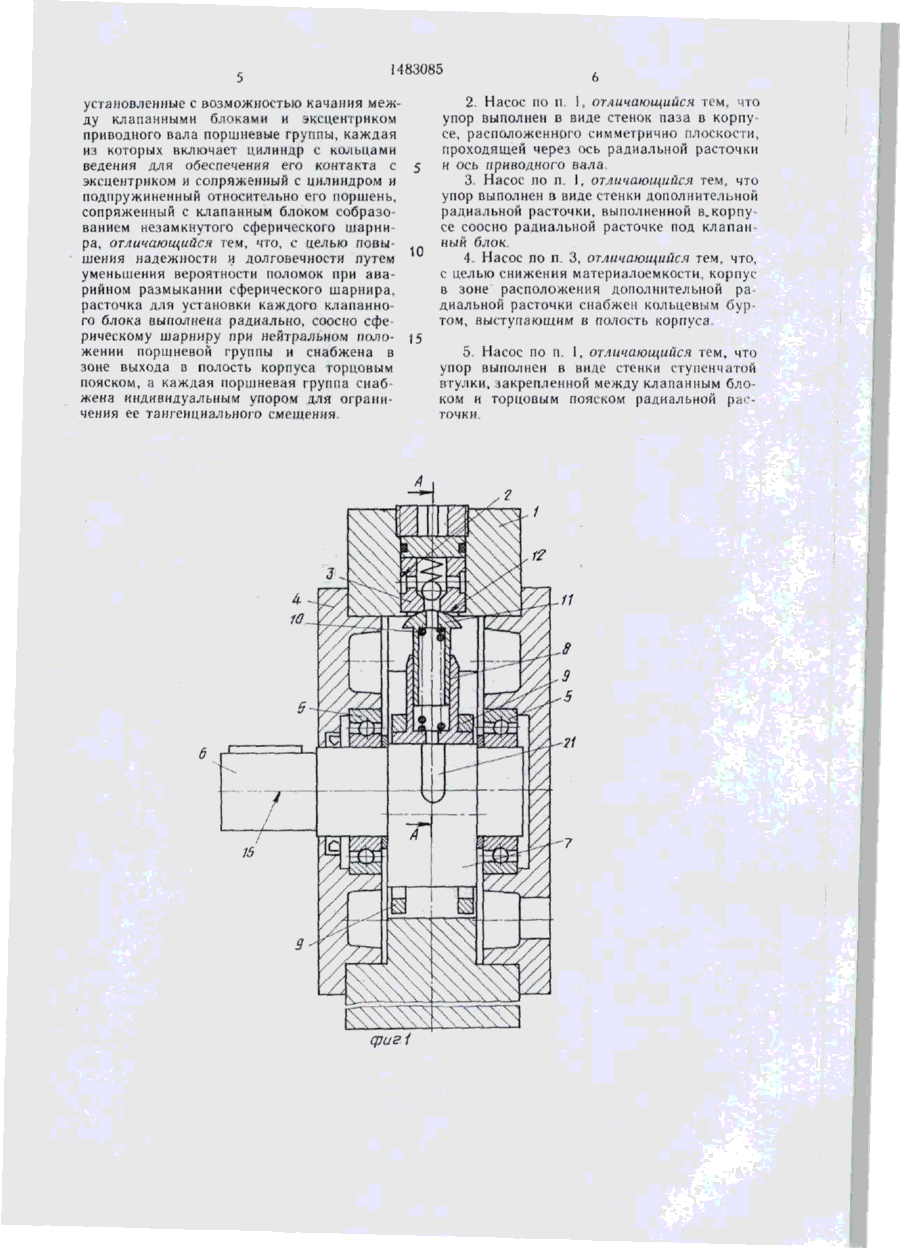

Изобретение относится к насосостроению. Целью изобретения является повышение надежности и долговечности путем уменьшения вероятности поломок при аварийном размыкании сферического шарнира. В корпусе 1 между клапанными блоками 3 и эксцентриком 7 установлены с образованием незамкнутого сферического шарнира 12 и с возможностью качания поршневые группы, состоящие из цилиндра 8 и поршня II и снабженные средствами их принудительного ведения на такте всасывания, включающие пружины 10 и кольца 9 ведения. Каждая поршневая группа снабжена индивидуальным упором для ограничения ее тангенциального смещения при аварийном размыкании сферического шарнира 12. Изобретение предусматривает выполнение упоров в виде стенок 13 паза в корпусе I или в виде дополнительной радиальной расточки в корпусе 1, выполненной соосно расточке под клапанный блок 3, а также в виде стенки втулки, установленной между клапанным блоком 3 и торцовым пояском радиальной расточки 2. 4 з. п. ф-лы, 5 ил. (Л А • 00 00 о 00 ел cpaaZ 1483085 Изобретение относится к насосостроению, в частности к ради ал ьно-поршневым эксцентриковым насосам. Целью изобретения является повышение надежности и долговечности путем умень- 5 шения вероятности поломок при аварийном размыкании сферического шарнира поршневой группы. На фиг. 1 изображен радиально-поршневой насос, продольный разрез; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 — исполнение насоса с дополнительной радиальной расточкой в теле корпуса; на фиг. 4 -- исполнение насоса с дополнительной радиальной расточкой, выполненной в кольцевом бурте корпуса; на фиг. 5 исполнение 15 насоса с- упором поршневой группы в виде втулки. поршневой группы при аварийном размыкании сферического шарнира. Радиально-поршневой насос работает следующим образом. При вращении приводного вала 6 цилиндр 8 совершает возвратно-поступательное движение относительно поршня 11 и вместе с ним качательное движение в сферическом шарнире 12 относительно корпуса 1. Ведение цилиндра 8 на такте всасывания обеспечивается кольцами 9 ведения и пружиной 10, причем последняя обеспечивает также силовое замыкание незамкнутого сферического шарнира 12. Возвратнопоступательное движение поршня 11 и цилиндра 8 обеспечивает периодическое увеличение (такт всасывания) и уменьшение (такт нагнетания) рабочего объема цилиндра 8. На такте всасывания цилиндр 8 заполняется перекачиваемой средой из полости корпуса 1 через распределительный паз 21 эксцентрика 7, а на такте нагнетания перекачиваемая среда вытесняется из цилиндра 8 через клапанный блок 3. При аварийном размыкании сферического шарнира, например при заклинивании пары цилиндр 8 — поршень 11, поршневая группа удерживается в контакте с эксцентриком 7 приводного вала 6 кольцами 9 ведения, а ее смещение в тангенциальном направлении ограничивается упорами 13 (16, 17, 18), что не позволяет поршневой группе выйти в зону, где возможна ее расклинка между корпусом і и эксцентриком 7 с последующей поломкой. Насос сохраняет работоспособность при заклинивании одной или даже нескольких поршневых групп с уменьшением объемной подачи. Если размыкание сферического шарнира 12 является следствием запаздывания выдвижения поршня 11 из цилиндра 8 под влиянием временно действующих факторов, например повышения вязкости перекачиваемой среды, возникновения волнового процесса в магистрали подпитки, температурного защемления пары и т. п., неподвижные упоры способствуют при прекращении действия фактора торможения движения поршня 11 попаданию сферической головки поршня 11 в сферическое гнездо клапанного блока 3 с образованием сферического шарнира 12 при первом же движении поршневой группы в сторону, соответствующую такту нагнетания, т е. кинематические связи элементов насоса полностью восстанавливаются и происходит самоликвидация аварийного режима работы насоса без его остановки и поломок. Ради ал ьно-поршневой насос содержит корпус I с радиальными расточками 2 для установки клапанных блоков 3, крышки 4, раз- 20 мещенный в полости корпуса 1 на подшипниках 5 приводной вал 6 с эксцентриком 7, установленные с возможностью качания между клапанными блоками 3 и эксцентриком 7 приводного вала 6 поршневые груп- 25 пы, каждая из которых включает цилиндр 8 с кольцами 9 ведения для обеспечения его контакта с эксцентриком 7 и сопряженный с цилиндром 8 и подпружиненный пружиной 10 относительно его поршень 1 I, сопряженный с клапанным бло- 30 ком 3 с образованием незамкнутого сферического шарнира !2. Каждая поршневая группа снабжена индивидуальным упором для ограничения ее тангенциального смещения при аварийном размыкании ее сферического шарнира 12. 35 Упор может быть выполнен в виде стенок 13 паза в корпусе I, расположенного симметрично плоскости 14, проходящей через ось радиальной расточки 2 и ось 15 приводного вала 6 (фиг. 2), или в виде стенки ... дополнительной радиальной расточки 16, В Ы полненной в корпусе 1 соосно радиальной расточке 2 под клапанный блок 3 (фиг. 3). Для снижения материалоемкости корпус 1 о зоне расположения дополнительной радиальной расточки 16 снабжен кольцевым 45 буртом 17, выступающим в полость корпуса 1 (фиг. 4). Упор может быть выполнен в виде стенки 18 ступенчатой втулки 19, закрепленной между клапанным блоком 3 и торцовым пояском 20 радиальной расточки 2 корпуса 1 50 (фиг. 5). Размеры упоров выбираются из условия обеспечения нормальной работы поршневой группы, т. е. при работе насоса отсутствуФормула изобретения ет механический контакт между поверхностями упоров и поршневых групп, в то же 55 1. Радиально-поршневой насос, содержавремя радиальная протяженность упоров и щий корпус с расточками для установки их размеры гарантируют ограничение в заклапанных блоков, размещенный в полости данных пределах тангенциального смещения корпуса приводной вал с эксцентриком и 1483085 2. Насос по п 1, отличающийся тем. что установленные с возможностью качания межупор выполнен в виде стенок паза в корпуду клапанными блоками и эксцентриком се, расположенного симметрично плоскости, приводного вала поршневые группы, каждая проходящей через ось радиальной расточки из которых включает цилиндр с кольцами н ось приводного вала ведения для обеспечения его контакта с 3 Насос по п 1, отличающийся тем, что эксцентриком и сопряженный с цилиндром и упор выполнен в виде стенки дополнительной подпружиненный относительно его поршень, радиальной расточки, выполненной в.корпусопряженный с клапанным блоком собразосе соосно радиальной расточке под клапанванием незамкнутого сферического шарниный блок ра, отличающийся тем, чго, с целью повышения надежности и долговечности путем 10 4. Насос по п 3, отличающийся тем, что, уменьшения вероятности поломок при авас целью снижения материалоемкости, корпус рийном размыкании сферического шарнира, в зоне расположения дополнительной рарасточка для установки каждого клапаннодиальной расточки снабжен кольцевым бурго блока выполнена радиально, соосно сфе том, выступающим в полость корпуса. рическому шарниру при нейтральном поло- 15 жении поршневой группы и снабжена в 5. Насос по п. 1, отличающийся тем, что зоне выхода в полость корпуса торцовым упор выполнен в виде стенки ступенчатой пояском, а каждая поршневая группа снабвгулки, закрепленной между клапанным бложена индивидуальным упором для ограником и торцовым пояском радиальной расчения ее тангенциального смещения. точки. сри?1 і 483085 7 сригА Составитель В. Чашкин Техред И. Верес Корректор М. Максимишинец Редактор Т Лазоренко Тираж 522 Подписное Заказ 2798/28 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
