Укорочений симетричний вібратор із сповільнювальною структурою плечей
Номер патенту: 13483
Опубліковано: 17.04.2006
Автори: Сібрук Леонід Вікторович, Свинцицька Ірина Веніамінівна, Ільницький Людвіг Якович
Формула / Реферат
Укорочений симетричний вібратор із сповільнювальною структурою плечей, що містить плечі, які виконані у вигляді меандру, горизонтальні випромінювальні елементи, вертикальні з'єднувальні лінії, який відрізняється тим, що має довжини плечей залежно від розмірів вертикальних ліній від 0,1 λ і менше при збереженні чисто активного вхідного опору.
Текст

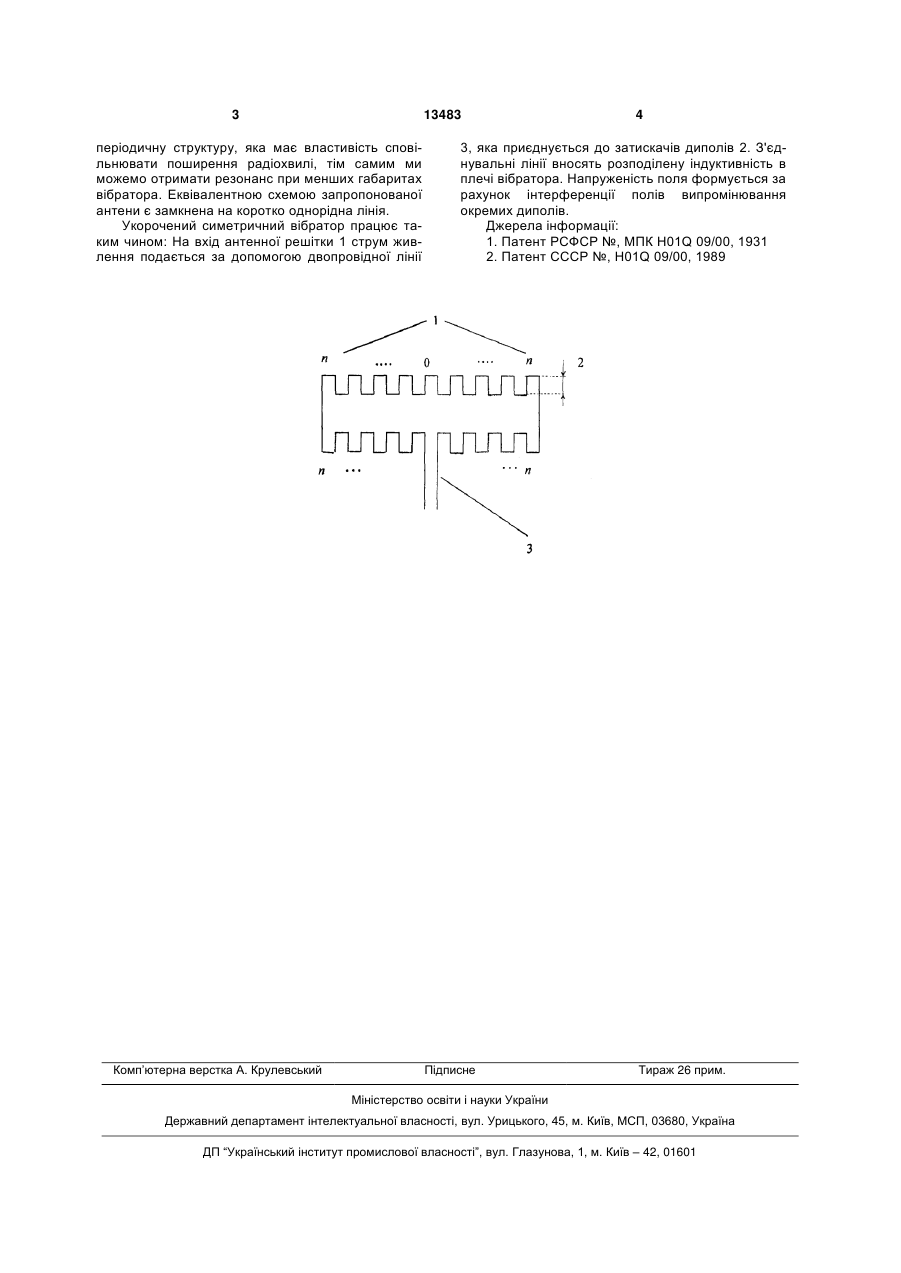

Укорочений симетричний вібратор із сповільнювальною структурою плечей, що містить плечі, які виконані у вигляді меандру, горизонтальні випромінювальні елементи, вертикальні з'єднувальні лінії, який відрізняється тим, що має довжини плечей залежно від розмірів вертикальних ліній від 0,1 λ і менше при збереженні чисто активного вхідного опору. (19) (21) u200504824 (22) 23.05.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Ільницький Людвиг Якович, Сібрук Леонід Вікторович, Свинцицька Ірина Веніамінівна (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ (НАУ) 3 13483 періодичну структуру, яка має властивість сповільнювати поширення радіохвилі, тім самим ми можемо отримати резонанс при менших габаритах вібратора. Еквівалентною схемою запропонованої антени є замкнена на коротко однорідна лінія. Укорочений симетричний вібратор працює таким чином: На вхід антенної решітки 1 струм живлення подається за допомогою двопровідної лінії Комп’ютерна верстка А. Крулевський 4 3, яка приєднується до затискачів диполів 2. З'єднувальні лінії вносять розподілену індуктивність в плечі вібратора. Напруженість поля формується за рахунок інтерференції полів випромінювання окремих диполів. Джерела інформації: 1. Патент РСФСР №, МПК Н01Q 09/00, 1931 2. Патент СССР №, Н01Q 09/00, 1989 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShortened symmetric dipole with delay-line structure
Автори англійськоюIlnytskyi Liudvyg Yakovych, Sibruk Leonid Viktorovych
Назва патенту російськоюУкороченный симметричный вибратор с замедляющей структурой
Автори російськоюИльницкий Людвиг Яковлевич, Сибрук Леонид Викторович
МПК / Мітки
МПК: H01Q 9/00
Мітки: структурою, вібратор, укорочений, сповільнювальною, плечей, симетричний
