П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 13495

Опубліковано: 17.04.2006

Автори: Туз Вячеслав Валерійович, Шарапов Валерій Михайлович, Чудаєва Ія Борисівна, Мусієнко Максим Павлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що перпендикулярні до вектора поляризації, вхід та вихід додаткового підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що паралельні до вектора поляризації, а вектор сили прикладений до п'єзоелемента паралельно вектору поляризації.

Текст

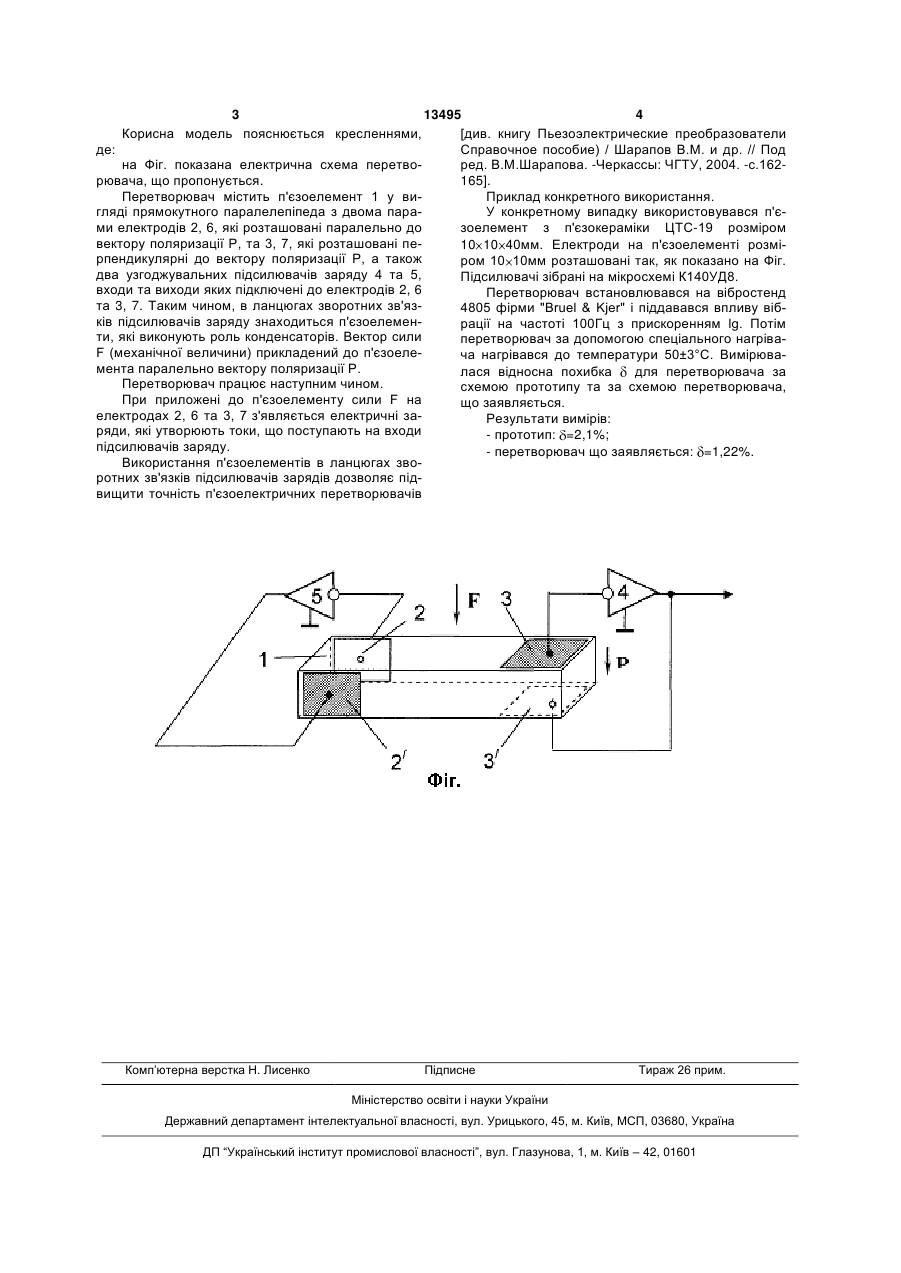

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 13495 4 Корисна модель пояснюється кресленнями, [див. книгу Пьезоэлектрические преобразователи де: Справочное пособие) / Шарапов В.М. и др. // Под на Фіг. показана електрична схема перетворед. В.М.Шарапова. -Черкассы: ЧГТУ, 2004. -с.162рювача, що пропонується. 165]. Перетворювач містить п'єзоелемент 1 у виПриклад конкретного використання. гляді прямокутного паралелепіпеда з двома параУ конкретному випадку використовувався п'єми електродів 2, 6, які розташовані паралельно до зоелемент з п'єзокераміки ЦТС-19 розміром вектору поляризації Р, та 3, 7, які розташовані пе10 10 40мм. Електроди на п'єзоелементі розмірпендикулярні до вектору поляризації Р, а також ром 10 10мм розташовані так, як показано на Фіг. два узгоджувальних підсилювачів заряду 4 та 5, Підсилювачі зібрані на мікросхемі К140УД8. входи та виходи яких підключені до електродів 2, 6 Перетворювач встановлювався на вібростенд та 3, 7. Таким чином, в ланцюгах зворотних зв'яз4805 фірми "Bruel & Kjer" і піддавався впливу вібків підсилювачів заряду знаходиться п'єзоелеменрації на частоті 100Гц з прискоренням lg. Потім ти, які виконують роль конденсаторів. Вектор сили перетворювач за допомогою спеціального нагріваF (механічної величини) прикладений до п'єзоелеча нагрівався до температури 50±3°С. Вимірювамента паралельно вектору поляризації Р. лася відносна похибка для перетворювача за Перетворювач працює наступним чином. схемою прототипу та за схемою перетворювача, При приложені до п'єзоелементу сили F на що заявляється. електродах 2, 6 та 3, 7 з'являється електричні заРезультати вимірів: ряди, які утворюють токи, що поступають на входи - прототип: =2,1%; підсилювачів заряду. - перетворювач що заявляється: =1,22%. Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє підвищити точність п'єзоелектричних перетворювачів Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electrical-to-mechanical transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych, Chudaieva Iia Borysivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич, Чудаева Ия Борисовна

МПК / Мітки

МПК: G01L 1/16, H01L 41/08

Мітки: величин, п'єзоелектричний, перетворювач, механічних
