П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 13496

Опубліковано: 17.04.2006

Автори: Ротте Сергій Вікторович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому електроди розташовані на гранях, які паралельні вектору поляризації, електроди, які розташовані на одній з граней п'єзоелемента, під'єднані до входу та виходу підсилювача напруги та до входу підсилювача заряду, а електроди на протилежній грані підключені до загального проводу схеми та до виходу підсилювача заряду, а вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.

Текст

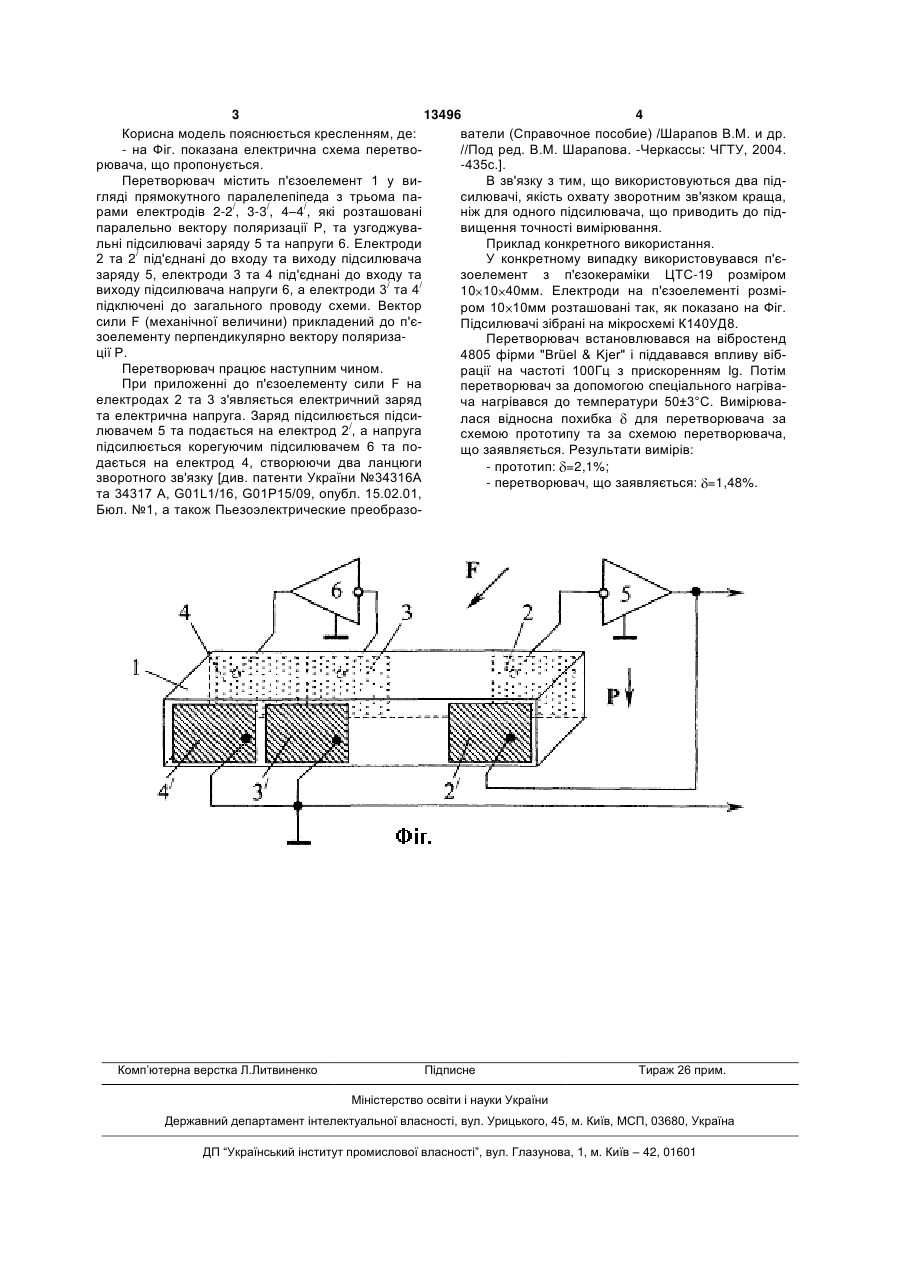

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких 3 13496 4 Корисна модель пояснюється кресленням, де: ватели (Справочное пособие) /Шарапов В.М. и др. - на Фіг. показана електрична схема перетво//Под ред. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. рювача, що пропонується. -435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з трьома пасилювачі, якість охвату зворотним зв'язком краща, / / / рами електродів 2-2 , 3-3 , 4–4 , які розташовані ніж для одного підсилювача, що приводить до підпаралельно вектору поляризації Р, та узгоджувавищення точності вимірювання. льні підсилювачі заряду 5 та напруги 6. Електроди Приклад конкретного використання. 2 та 2/ під'єднані до входу та виходу підсилювача У конкретному випадку використовувався п'єзаряду 5, електроди 3 та 4 під'єднані до входу та зоелемент з п'єзокераміки ЦТС-19 розміром виходу підсилювача напруги 6, а електроди 3/ та 4/ 10 10 40мм. Електроди на п'єзоелементі розміпідключені до загального проводу схеми. Вектор ром 10 10мм розташовані так, як показано на Фіг. сили F (механічної величини) прикладений до п'єПідсилювачі зібрані на мікросхемі К140УД8. зоелементу перпендикулярно вектору поляризаПеретворювач встановлювався на вібростенд ції Р. 4805 фірми "Brüel & Kjer" і піддавався впливу вібПеретворювач працює наступним чином. рації на частоті 100Гц з прискоренням lg. Потім При приложенні до п'єзоелементу сили F на перетворювач за допомогою спеціального нагріваелектродах 2 та 3 з'являється електричний заряд ча нагрівався до температури 50±3°С. Вимірювата електрична напруга. Заряд підсилюється підсилася відносна похибка для перетворювача за / лювачем 5 та подається на електрод 2 , а напруга схемою прототипу та за схемою перетворювача, підсилюється корегуючим підсилювачем 6 та пощо заявляється. Результати вимірів: дається на електрод 4, створюючи два ланцюги - прототип: =2,1%; зворотного зв'язку [див. патенти України №34316А - перетворювач, що заявляється: =1,48%. та 34317 А, G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а також Пьезоэлектрические преобразо Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
