Система змащування герметичного компресора

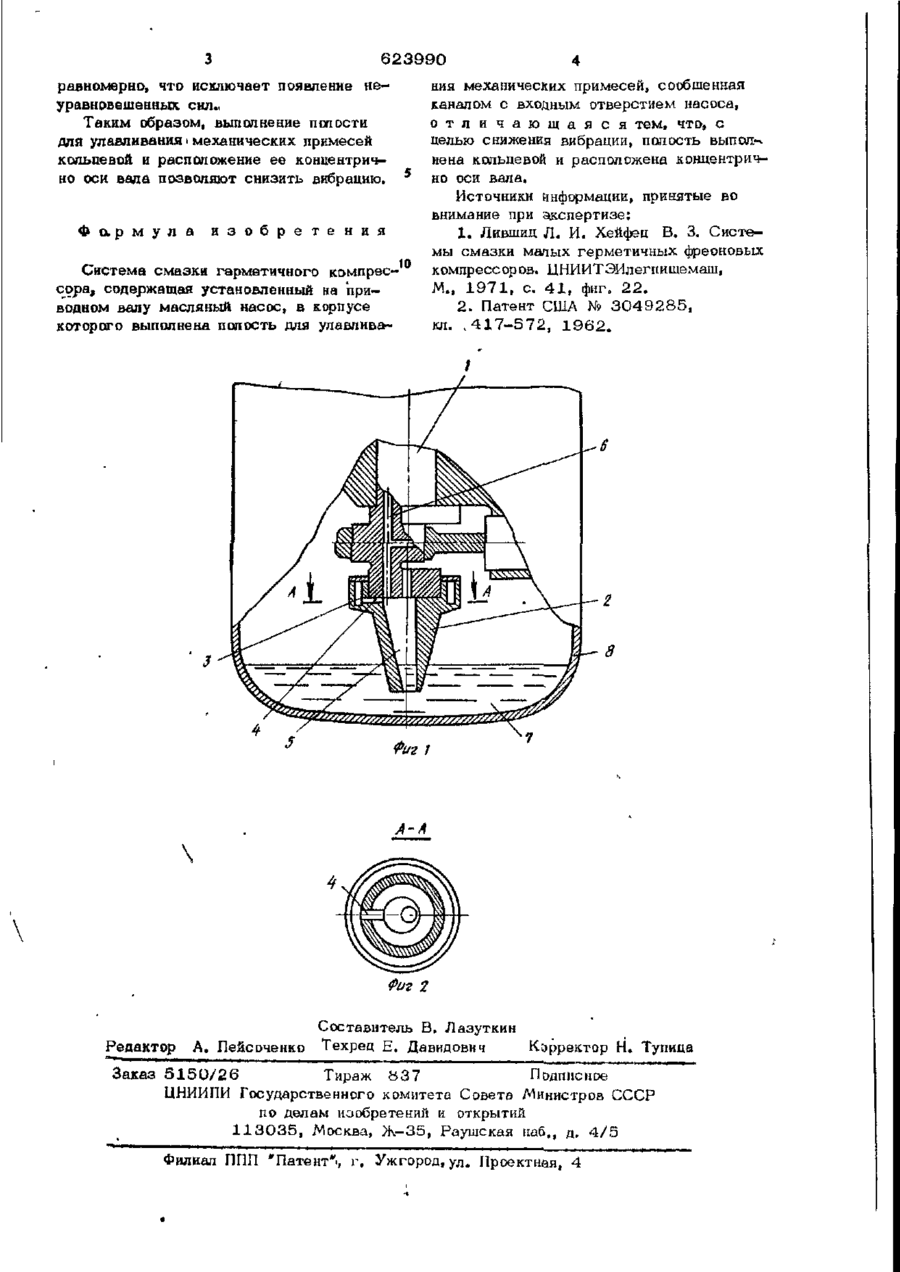

Союз Советских Социалистических Республик (И) 623990 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 23.08.76(21) 2 4 0 0 6 2 8 / 2 5 - 0 6 с присоединением заявки № Государственный комитет Совета Министров СССР по делам изобретений и открытий (72) Авторы изобретения (51) М. Кл. F 0 4 В 39/02 (23) Приоритет (43) 0публиковано15.09.78.Бюллетень № 34 (53) УДК 621.57. ,041(088.8) (45) Дата опубликования описанияоі.08.78 Н. А. Лантух, В. И. Гидулян, В. Г. Борозенец и Ю. К. Коломиец (7!) Заявитель ( 5 4 ) СИСТЕМА СМАЗКИ ГЕРМЕТИЧНОГО КОМПРЕССОРА I Изобретение относится к области компрессор острое ния. Известна система смазки герметичного компрессора, содержащая масляный насос, снабженный защитным экраном [1J Однако экран предохраняет от засасывания насосом только крупных механических примесей. смазки выполнена кольцевой и расположена концентрично оси вала. На фиг. I изображена описываемая сиотема смазки, продольный разрез; на фиг. 2 разрез по А-А по фиг. 1. 5 Система смазки содержит установленный на приводном валу I масляный насос 2, в корпусе которого выполнена полость 3 для улавливания механических примеНаиболее близкой к изобретению по ю сей, сообщенная каналом 4 с входным отверстием 5 насоса. Полость 3 выполнена технической сущности и достигаемому рекольцевой и расположена концентрично оси зультату является система смазки гермевала 1. В приводном валу 1 выполнен катичного компрессора, содержащая установнал 6 для подачи масла к узлам трения. ленный на приводном валу масляный насос, в корпусе которого выполнена полость для 15 Вход масляного насоса 2 размешен в маслоотстойнике 7, который образован нижулавливания механических примесой, сообней частью кожуха 8. щенная каналом с входным отверстием насоса [ 2 ] , Однако одностороннее расположение полости для улавливания механичесПри работе компрессора масло из маских примесей приводит к появлению неурав-20 лоотстойпика 7 насосом 2 подается по повешенных сил при накоплении примесей каналу 6 к узлам трения. Механические и увеличению вибрации. примеси под действием центробежной сиЦелью изобретения является снижение лы отделяются от потока и через канал 4 і вибрации.- Это достигается тем, что полость попадают в кольцевую полость 3, в ков корпусе насоса предлагаемой системы J 25 ни накапливаются, распределяясь 623990 равномерно, что исключает появление неуравновешенных сил» Таким образом, выполнение полости для улавливания і механических примесей кольцевой и расположение ее концентрично оси вала позволяют снизить вибрацию. Ф а р м у л а и з о б р е т е н и я Система смазки герметичного компрес-10 сора, содержащая установленный на приводном валу масляный насос, в корпусе которого выполнена полость для улавлива ния механических примесей, сообщенная каналом с входным отверстием насоса, о т л и ч а ю щ а я с я тем, что, с целью снижения вибрации, полость выполз нена кольцевой и расположена концентрично оси вала. Источники информации, принятые во внимание при экспертизе; 1. Лившиц Л. И. Хейфец В. 3. Системы смазки малых герметичных фреоновых компрессоров. ЦНИИТЗИлегпищемаш, М., 1 9 7 1 , с. 4 1 , фиг. 2 2 . 2. Патент С А № 3049285, Ш кл. ,417-372, 1962. Фиг / \, А-А Фиг 2 Редактор Составитель В. Лазуткин А. Пейсоченко Техред Е. Давидович Корректор Н. Тупица Заказ 5150/26 Тираж 8 3 7 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж - 3 5 , Раушская наб., д. 4 / 5 Филиал ППП 'Патент^, г, Ужгород, у Л . Проектная, 4
