Рідинно-кільцева машина

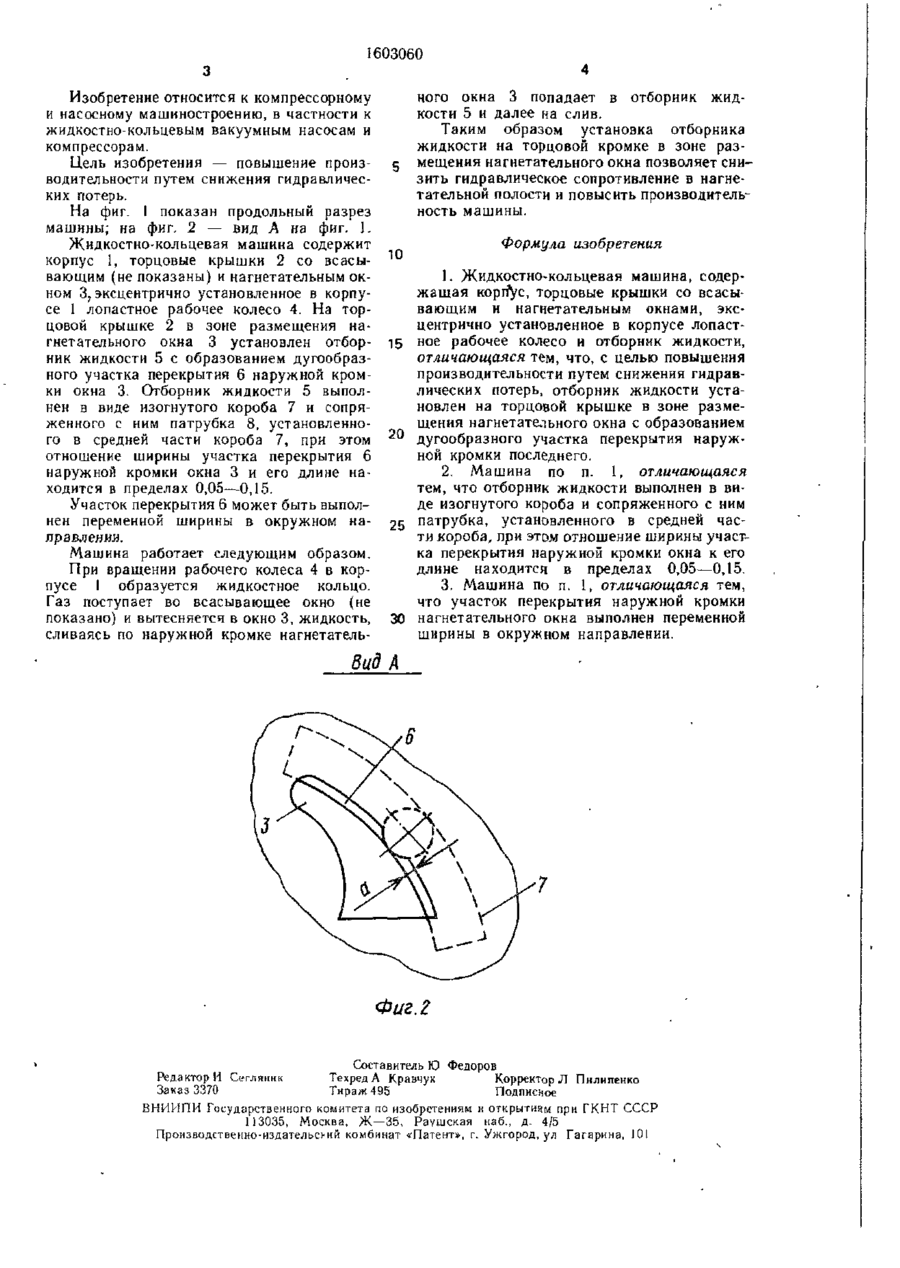

Изобретение может быть использовано в жидкостно-коль'цевых вакуумных насосах и компрессорах. Цель изобретения — повышение производительности машины путем сни жения гидравлических потерь. В корпусе 1 эксцентрично установлено лопастное рабочее колесо 4. Отборник 5 жидкости установлен на торцовой крышке 2 в зоне размещения нагнетательного окна 3 с образованием дугообразного участка перекрытия наружной кромки окна 3. Отборник 5 выполнен в виде изогнутого короба 7 и сопряженного с ним патрубка 8, установленного в средней части короба 7. Отношение ширины участка перекрытия кромки окна 3 к его длине находится в пределах 0,05—0,15. Участок перекрытия выполнен переменной ширины в окружном направлении. Установка отборника 5 на торцовой крышке в зоне окна 3 позволяет снизить гидравлическое сопротивление в нагнетательной полости. 2 з. п ф-лы, 2 ил Фиг. 1 1603060 Изобретение относится к компрессорному и насосному машиностроению, в частности к жидкостно-кольцевым вакуумным насосам и компрессорам. Цель изобретения — повышение производительности путем снижения гидравлических потерь. На фиг. 1 показан продольный разрез машины; на фиг. 2 — вид А на фиг. !. Жидкостно-кольцевая машина содержит корпус 1, торцовые крышки 2 со всасывающим (не показаны) и нагнетательным окном 3 ; эксцентрично установленное в корпусе 1 лопастное рабочее колесо 4. На торцовой крышке 2 в зоне размещения нагнетательного окна 3 установлен отборник жидкости 5 с образованием дугообразного участка перекрытия 6 наружной кромки окна 3. Отборник жидкости 5 выполнен в виде изогнутого короба 7 и сопряженного с ним патрубка 8, установленного в средней части короба 7, при этом отношение ширины участка перекрытия 6 наружной кромки окна 3 и его длине находится в пределах 0,05—0,15. Участок перекрытия 6 может быть выполнен переменной ширины в окружном направлении. Машина работает следующим образом. При вращении рабочего колеса 4 в корпусе 1 образуется жидкостное кольцо. Газ поступает во всасывающее окно (не показано) и вытесняется в окно 3, жидкость, сливаясь по наружной кромке нагнетатель ного окна 3 попадает в отборник жидкости 5 и далее на слив. Таким образом установка отборника жидкости на торцовой кромке в зоне размещения нагнетательного окна позволяет снизить гидравлическое сопротивление в нагнетательной полости и повысить производительность машины. 10 Формула изобретения 1. Жидкостно-кольцевая машина, содержащая корп\с, торцовые крышки со всасывающим и нагнетательным окнами, эксцентрично установленное в корпусе лопаст15 ное рабочее колесо и отборник жидкости, отличающаяся тем, что, с целью повышения производительности путем снижения гидравлических потерь, отборник жидкости установлен на торцовой крышке в зоне размещения нагнетательного окна с образованием 2 0 дугообразного участка перекрытия наружной кромки последнего. 2. Машина по п. 1, отличающаяся тем, что отборник жидкости выполнен в виде изогнутого короба и сопряженного с ним 25 патрубка, установленного в средней части короба, при этом отношение ширины участка перекрытия наружной кромки окна к его длине находится в пределах 0,05—0,15. 3. Машина по п. 1, отличающаяся тем, что участок перекрытия наружной кромки 30 нагнетательного окна выполнен переменной ширины в окружном направлении. Фиг. г Составитель Ю Федоров РедакторИ Сегляник Техред А Кравчук Корректор Л Пнлипенко Заказ 3370 Тираж 495 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул Гагарина, 101
