Вібраційний насос

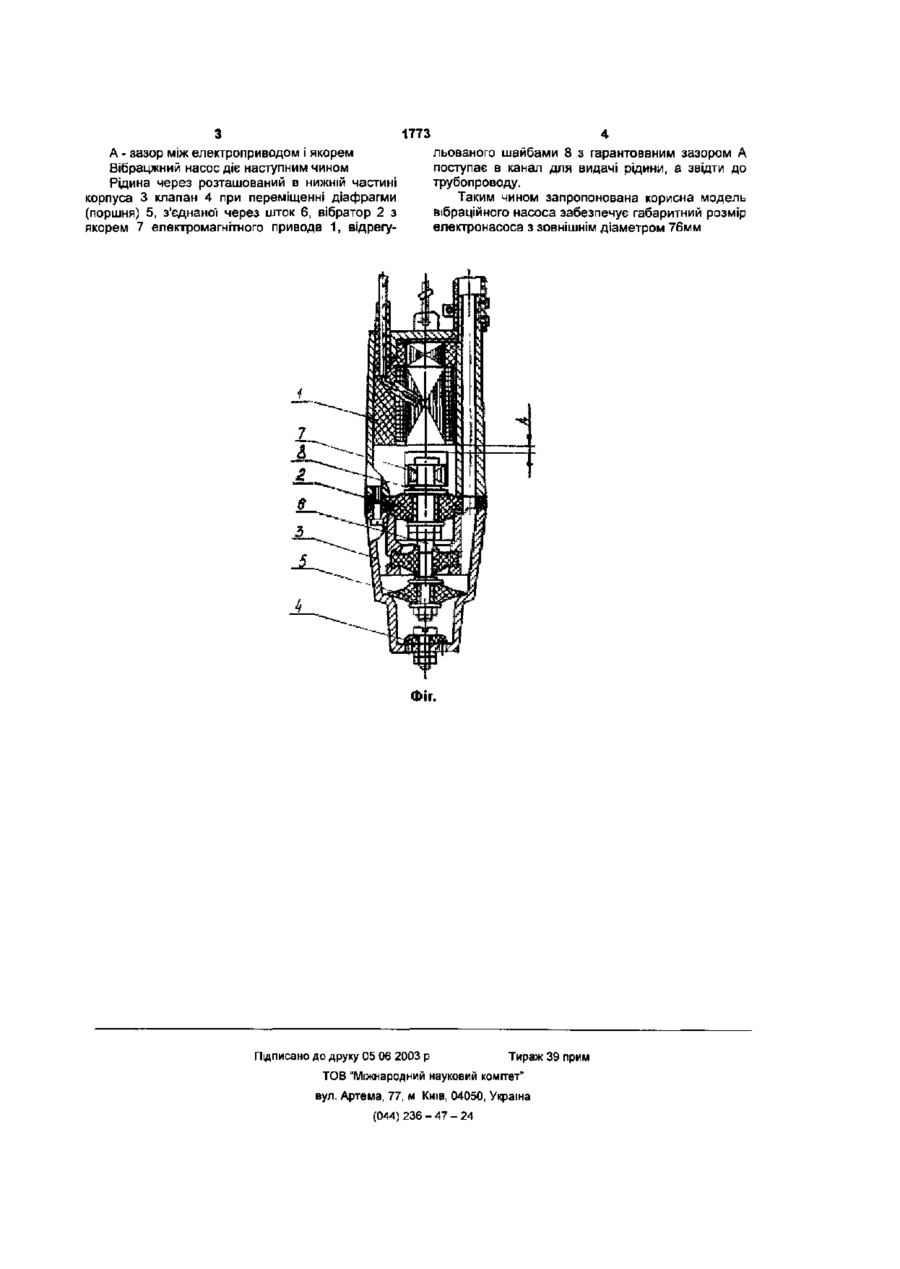

Вібраційний насос, що містить з'єднаний з двох частин корпус, в порожнині якого розташова но електромагнітний привід, з якорем якого через шток зв'язана еластична діафрагма і закріплений на штоці дископодібний пружний поршень, та сідло для поршня, що відокремлює камеру всмоктування від камери нагнітання з каналом для видачі рідини, та зворотним клапаном над отворами для всмоктування рідини, який відрізняється тим, що насос має зовнішній діаметр 76мм. Корисна модель відноситься до насособудування, а саме до промислового виробництва побутових погружних вібраційних насосів Насосу який пропонується, призначається для підйому води із свердловин діаметром 80мм І більше, колодязів і Інших водойм в побуті, а також підйому інших рідин в різних галузях народного господарства Відомим Є вібраційний насос по А С. СССР №1788323, F04F7/00, який має циліндричний корпус із розташованими в центрі всасуючими і нагнітальними патрубками з каналами В полості корпуса знаходиться привід, який виконано у вигляді електромагнітного вібратора, взаємодіючого з виконавчим органом - еластичною діафрагмою. Із-за розташування каналу для видачі рідини в центрі насоса обмотка вібратора виконана збільшеного діаметру, що при задовільних динамічних показниках обумовлює збільшення діаметра насоса і як наслідок; неможливість використання насоса в скважинах діаметром 80мм Відомим Є вібраційний насос, який має двохполюсний сердечник з котушками, якір електромагніта, з'єднаний через шток з пружною ПІДВІСКОЮ І робочим клапаном, всасуючий клапан Отвір видачі води розташовується поряд з вхідним, через який здійснюється всасування вода (электронасос бытовой вибрационный "ИНКАР-Г 1746.00 00 000. РЭ Руководство по эксплуатации, - Пермь, 1993, 15 с ) . Основним недоліком цього насоса є його низька продуктивність при малому діаметрі скважини тому, що отвори його впускного та нагнітаючого клапанів знаходяться поряд Найбільш близьким за призначенням і конс труктивними ознаками до пропонуємого насоса є вібраційний насос по А С ССОР №909289, МПК F04B43/04, публікація 28.02 82, бюл №8 Насос має електромагнітний привід, з якорем якого зв'язана еластична пружна діафрагма (поршень), під якою в центрі корпуса знаходиться зворотний клапан, який перекриває впускні отвори для рідини. Канал видачі рідини знаходиться збоку і розмішується вздовж насоса. Основною заданою корисної моделі є зменшення зовнішнього діаметру насоса до 76мм і як наслідок можливість його експлуатації у скважинах діаметром 80мм і більше Вирішення, цієї задачі досягається тим, що відомий вібраційний насос, який містить розташований в корпусі електромагнітний привід, з якорем (поршнем) якого через шток з'єднана еластична діафрагма (робочий орган, поршень), розташований під діафрагмою над отворами для всасування рідини зворотний клапан, а над діафрагмою (вище діафрагми) - канал для видачі рідини згідно корисної моделі виконано в межах габаритного розміру насоса зовнішнім діаметром 76мм Загальний вигляд пропонуємого вібраційного насоса представлено на фіг., де зазначено 1 - вузол корпуса вібраційного насоса з електроприводом, 2 - вібратор, 3 - корпус, 4 - зворотний клапан, 5 - еластична діафрагма (поршень), 6 - шток, 7 - якор, 8 - шайба, СО 1773 A - зазор між електроприводом і якорем Вібрацжний насос діє наступним чином Рідина через розташований в нижній частині корпуса 3 клапан 4 при переміщенні діафрагми (поршня) 5, з'єднаної через шток 6, вібратор 2 з якорем 7 електромагнітного привода 1, відрегу 4 льованого шайбами 8 з гарантованим зазором А поступає в канал для видачі рідини, а звідти до трубопроводу. Таким чином запропонована корисна модель вібраційного насоса забезпечує габаритний розмір електронасоса з зовнішнім діаметром 76мм 1> і1 1 Imli г-Ц| BEL'Пи пі Ь (4 ИНЙж8 Щ Фіг. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комггет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
