Формула / Реферат

Подъемный кран, содержащий башню (стойку, колонну, мачту), опорно-поворотное устройство (платформу) на раме, стрелу (балочную стрелу с грузовой кареткой), противовес, грузовую и стреловую лебедки с системой канатов, запасованных в блоки, орган захвата, отличающийся тем, что на вертикальном отрезке грузового каната между верхним блоком и грузовой лебедкой закреплен контргруз, немного меньший по весу от веса органа захвата.

Текст

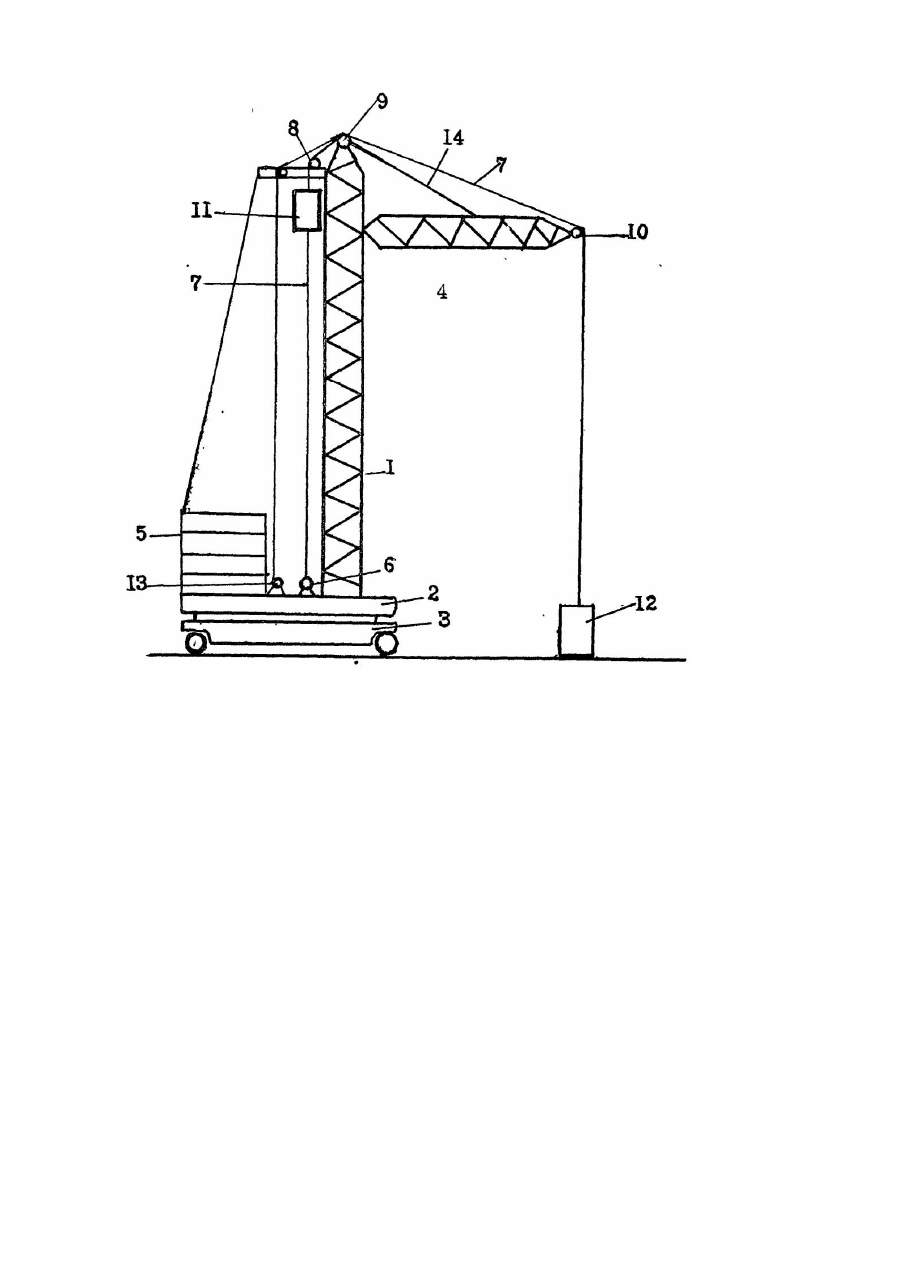

Изобретение относится к подъемно-транспортным машинам, в частности к строительным и погрузоразгрузочным подъемным кранам. Наиболее близким по предложенному можно взять кран [1], содержащий башню, опорно-поворотное устройство на раме, стрелу, противовес, грузовую и стреловую лебедки с системой канатов запасованных в блоки, орган захвата. Его недостатком есть то, что на подъем самого органа захвата расходуется большое количество энергии. В основу изобретения поставлена задача создания подъемного крана, в котором благодаря использованию контргруза, компенсирующего вес органа захвата, расход энергии на подъем органа захвата сокращен. Поставленная задача решается тем, что подъемный кран, содержащий башню, опорно-поворотное устройство на раме, стрелу, противовес, грузовую и стреловую лебедки с системой запасованных в блоки канатов, орган захвата, согласно изобретению, на вертикальном отрезке грузового каната между верхним блоком и грузовой лебедкой имеет закрепленный контргруз, немного меньший по весу от веса органа захвата. Таким образом часть веса органа захвата компенсируется контргрузом и на поднятие первого затрачивается меньшее количество энергии. На, фиг. 1 схематическое изображение башенного крана с контргрузом при нижнем положении органа захвата; на фиг. 2 схематическое изображение портального крана с контргрузом при верхнем положении органа захвата. Подъемный кран содержит башню 1, опорно-поворотное устройство 2 на раме 3, стрелу 4. противовес 5, закрепленную на опорно-поворотном устройстве 2 грузовую лебедку 6 с канатом 7, запасованном в систему блоков 8, 9 и 10. На вертикальном отрезке каната 7 между гр узовой лебедкой 6 и блоком 8 закреплен контргруз 11 таким образом, чтобы при нахождении органа захвата 12 в нижнем положении контргруз 11 находился вверху, возле оголовка башни 1 (фиг. 1). Стрела 4 управляется лебедкой 13 и канатом 14. Вертикальный отрезок каната 7, на котором перемещается контргруз 11, должен быть не менее высоты подъема органа захвата 12 от нижней до верхней точек, чтобы контргруз 11 не упирался в блок 8 и лебедку 6. Подъемный кран работает следующим образом. При подъеме органа захвата 12 контргруз 11 вместе с канатом 7 спускается вниз, компенсируя своим весом часть веса захвата 12, на поднятие которого уходит меньше энергии. Чтобы орган захвата 12 мог самостоятельно опускаться вниз, его масса должна быть большей массы контргруза 11. Предложенное техническое решение позволяет при одинаковой мощности крана использовать на нем двигатель грузовой лебедки меньшей мощности, а при существующем двигателе повышать производительность и грузоподъемность крана. Оборудовать данным устройством можно и уже действующие краны, затраты на это быстро окупятся. Особенно выгодно использование таких кранов в регионах с явным энергодефицитом.

Дивитися

Додаткова інформація

Назва патенту англійською

Hoisting crane

Автори англійською

Diachenko Kostiantyn Ivanovych

Назва патенту російською

Подъемный кран

Автори російською

Дьяченко Константин Иванович

МПК / Мітки

МПК: B66C 23/00

Мітки: підйомний, кран
