Гойдалка

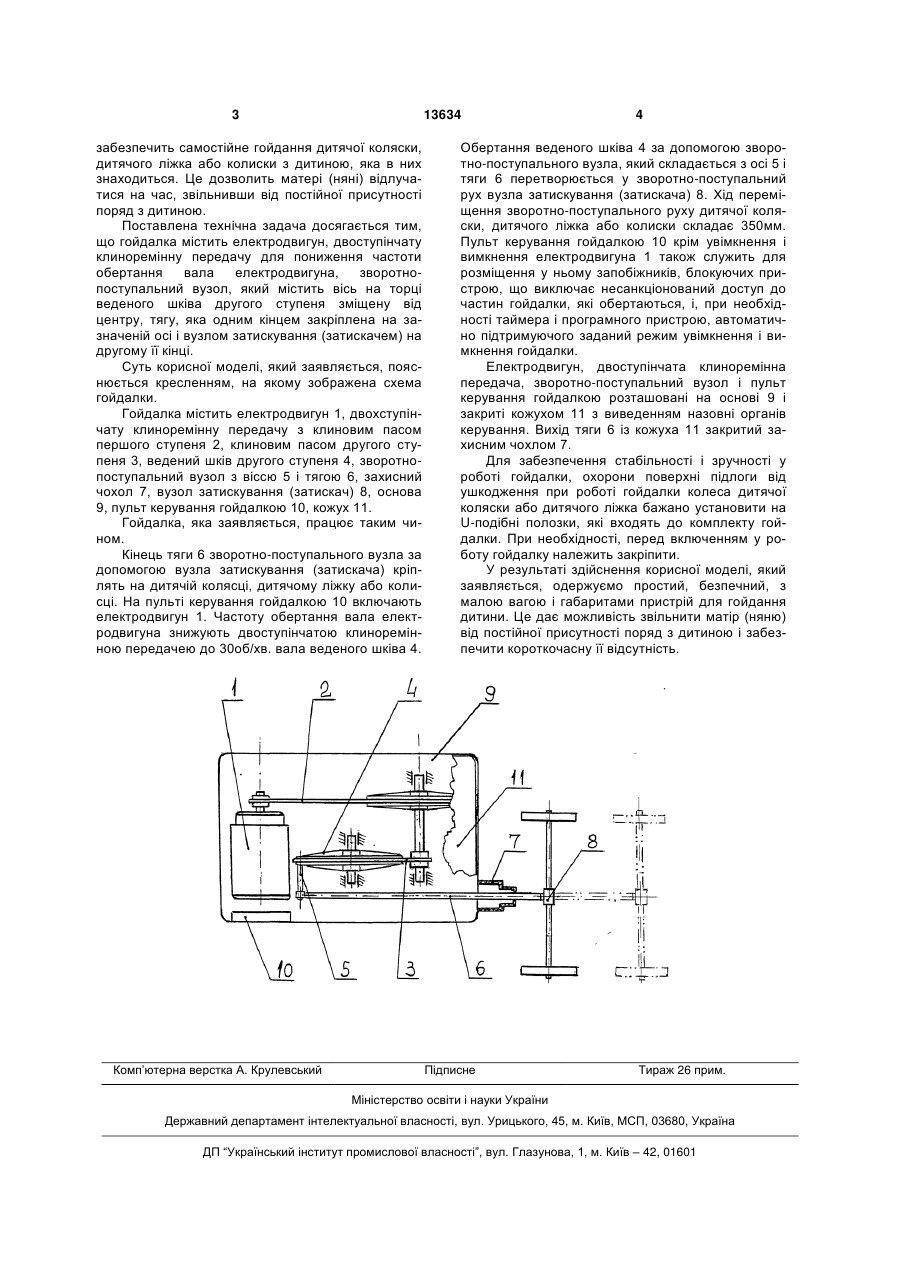

Гойдалка, яка містить електродвигун, зворотно-поступальний вузол, вузол затискування (затискач), основу, кожух, яка відрізняється тим, що містить двоступінчату клиноремінну передачу, вісь, розташовану на торці веденого шківа другого ступеня із зміщенням від центру, тягу, яка з'єднує вузол затискування (затискач) із згаданою віссю, захисний чохол і пульт керування гойдалкою. (19) (21) u200509113 (22) 27.09.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Дємчєнко Єлєна Рафіковна, RU, Бєзвєсєльний Віктор Павловіч, RU (73) Дємчєнко Єлєна Рафіковна, RU, Бєзвєсєльний Віктор Павловіч, RU 3 13634 забезпечить самостійне гойдання дитячої коляски, дитячого ліжка або колиски з дитиною, яка в них знаходиться. Це дозволить матері (няні) відлучатися на час, звільнивши від постійної присутності поряд з дитиною. Поставлена технічна задача досягається тим, що гойдалка містить електродвигун, двоступінчату клиноремінну передачу для пониження частоти обертання вала електродвигуна, зворотнопоступальний вузол, який містить вісь на торці веденого шківа другого ступеня зміщену від центру, тягу, яка одним кінцем закріплена на зазначеній осі і вузлом затискування (затискачем) на другому її кінці. Суть корисної моделі, який заявляється, пояснюється кресленням, на якому зображена схема гойдалки. Гойдалка містить електродвигун 1, двохступінчату клиноремінну передачу з клиновим пасом першого ступеня 2, клиновим пасом другого ступеня 3, ведений шків другого ступеня 4, зворотнопоступальний вузол з віссю 5 і тягою 6, захисний чохол 7, вузол затискування (затискач) 8, основа 9, пульт керування гойдалкою 10, кожух 11. Гойдалка, яка заявляється, працює таким чином. Кінець тяги 6 зворотно-поступального вузла за допомогою вузла затискування (затискача) кріплять на дитячій колясці, дитячому ліжку або колисці. На пульті керування гойдалкою 10 включають електродвигун 1. Частоту обертання вала електродвигуна знижують двоступінчатою клиноремінною передачею до 30об/хв. вала веденого шківа 4. Комп’ютерна верстка А. Крулевський 4 Обертання веденого шківа 4 за допомогою зворотно-поступального вузла, який складається з осі 5 і тяги 6 перетворюється у зворотно-поступальний рух вузла затискування (затискача) 8. Хід переміщення зворотно-поступального руху дитячої коляски, дитячого ліжка або колиски складає 350мм. Пульт керування гойдалкою 10 крім увімкнення і вимкнення електродвигуна 1 також служить для розміщення у ньому запобіжників, блокуючих пристрою, що виключає несанкціонований доступ до частин гойдалки, які обертаються, і, при необхідності таймера і програмного пристрою, автоматично підтримуючого заданий режим увімкнення і вимкнення гойдалки. Електродвигун, двоступінчата клиноремінна передача, зворотно-поступальний вузол і пульт керування гойдалкою розташовані на основі 9 і закриті кожухом 11 з виведенням назовні органів керування. Вихід тяги 6 із кожуха 11 закритий захисним чохлом 7. Для забезпечення стабільності і зручності у роботі гойдалки, охорони поверхні підлоги від ушкодження при роботі гойдалки колеса дитячої коляски або дитячого ліжка бажано установити на U-подібні полозки, які входять до комплекту гойдалки. При необхідності, перед включенням у роботу гойдалку належить закріпити. У результаті здійснення корисної моделі, який заявляється, одержуємо простий, безпечний, з малою вагою і габаритами пристрій для гойдання дитини. Це дає можливість звільнити матір (няню) від постійної присутності поряд з дитиною і забезпечити короткочасну її відсутність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
