Палатка-гамак-гойдалка-шезлонг

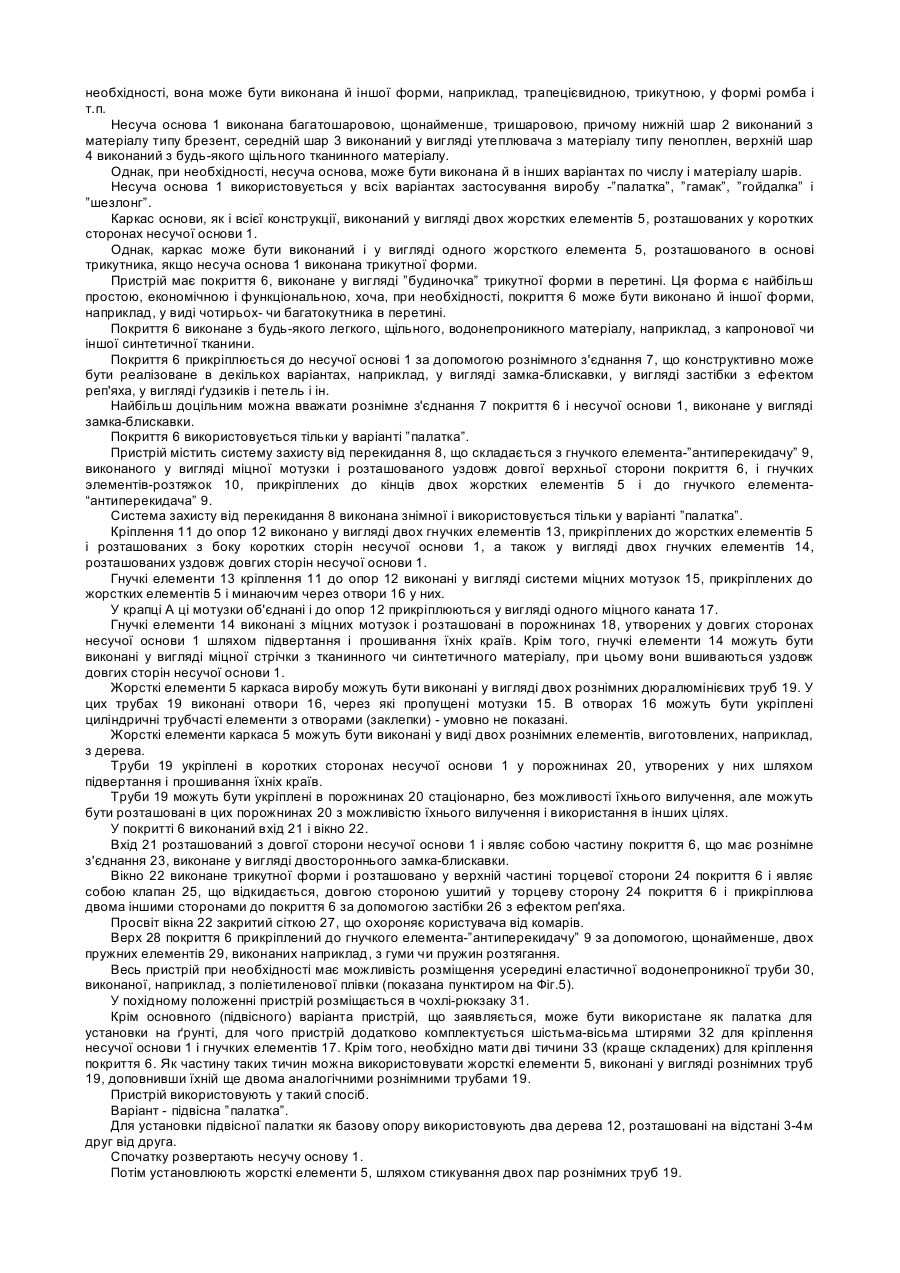

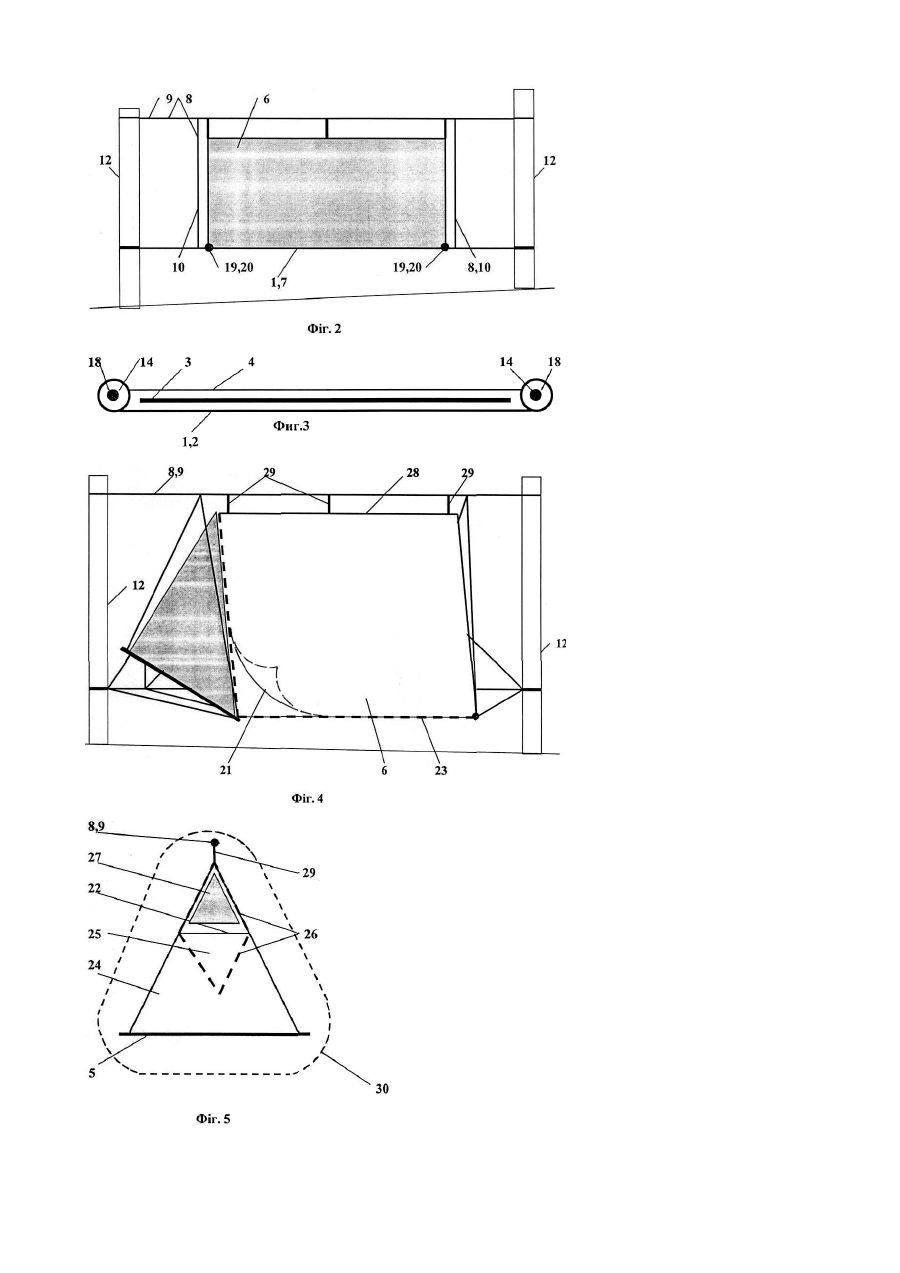

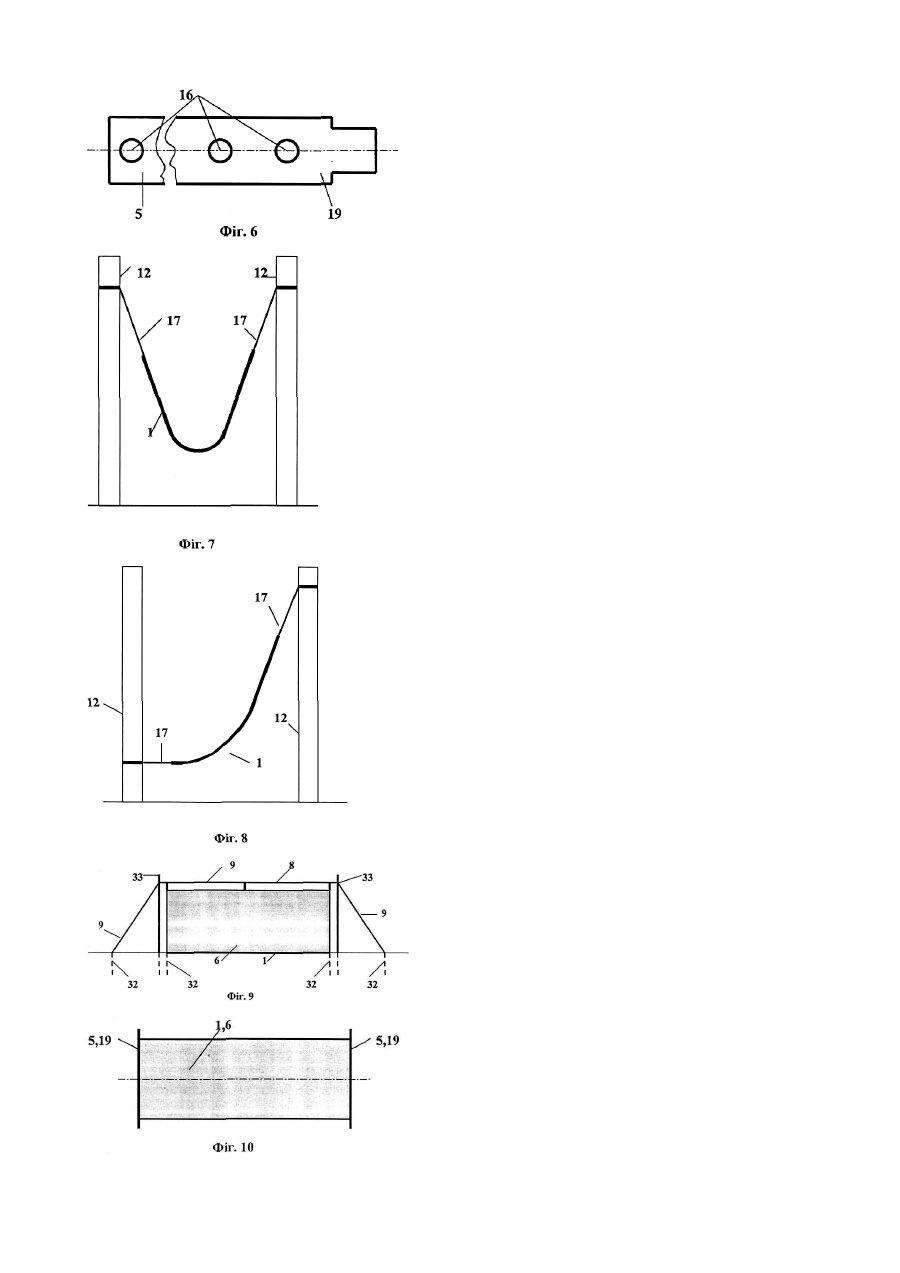

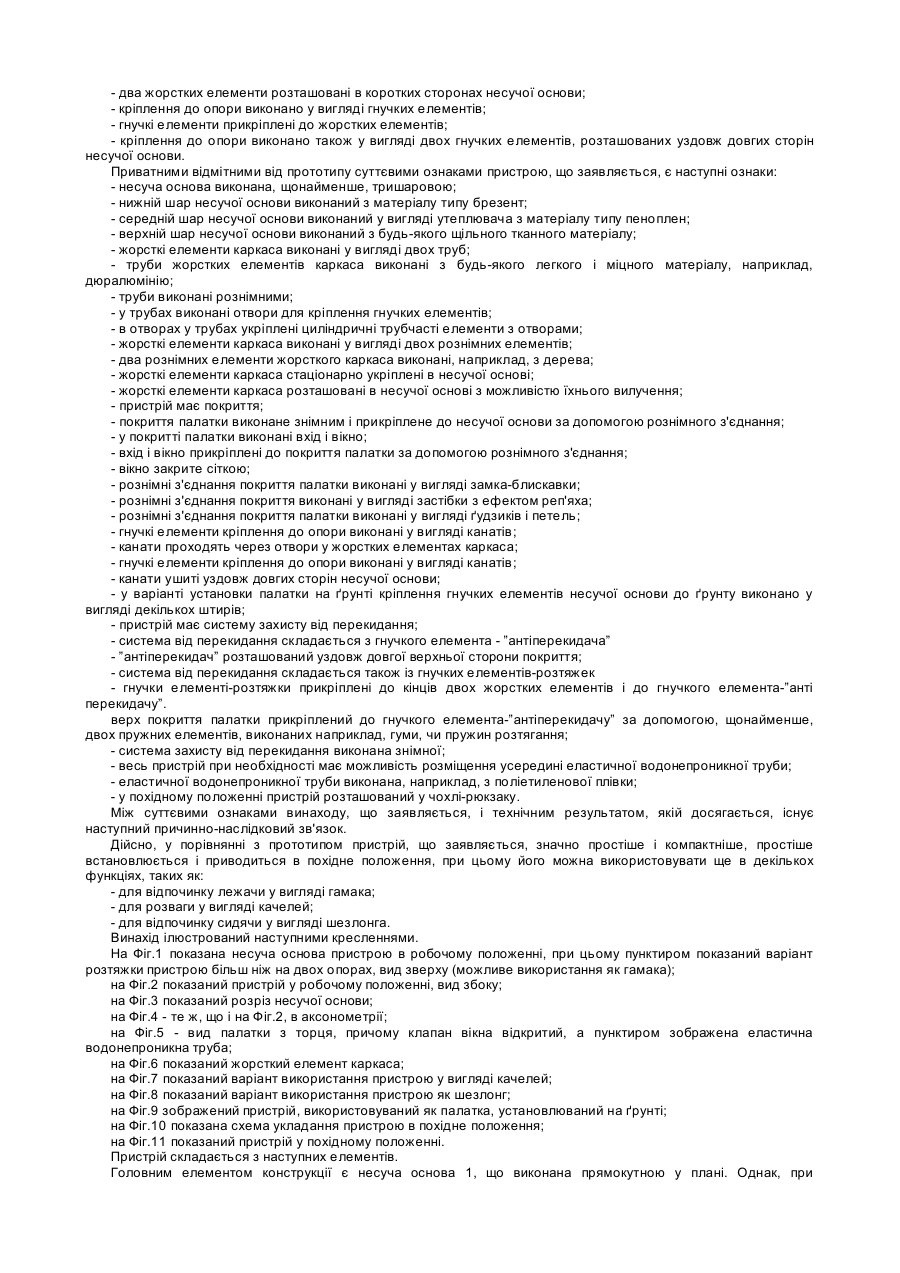

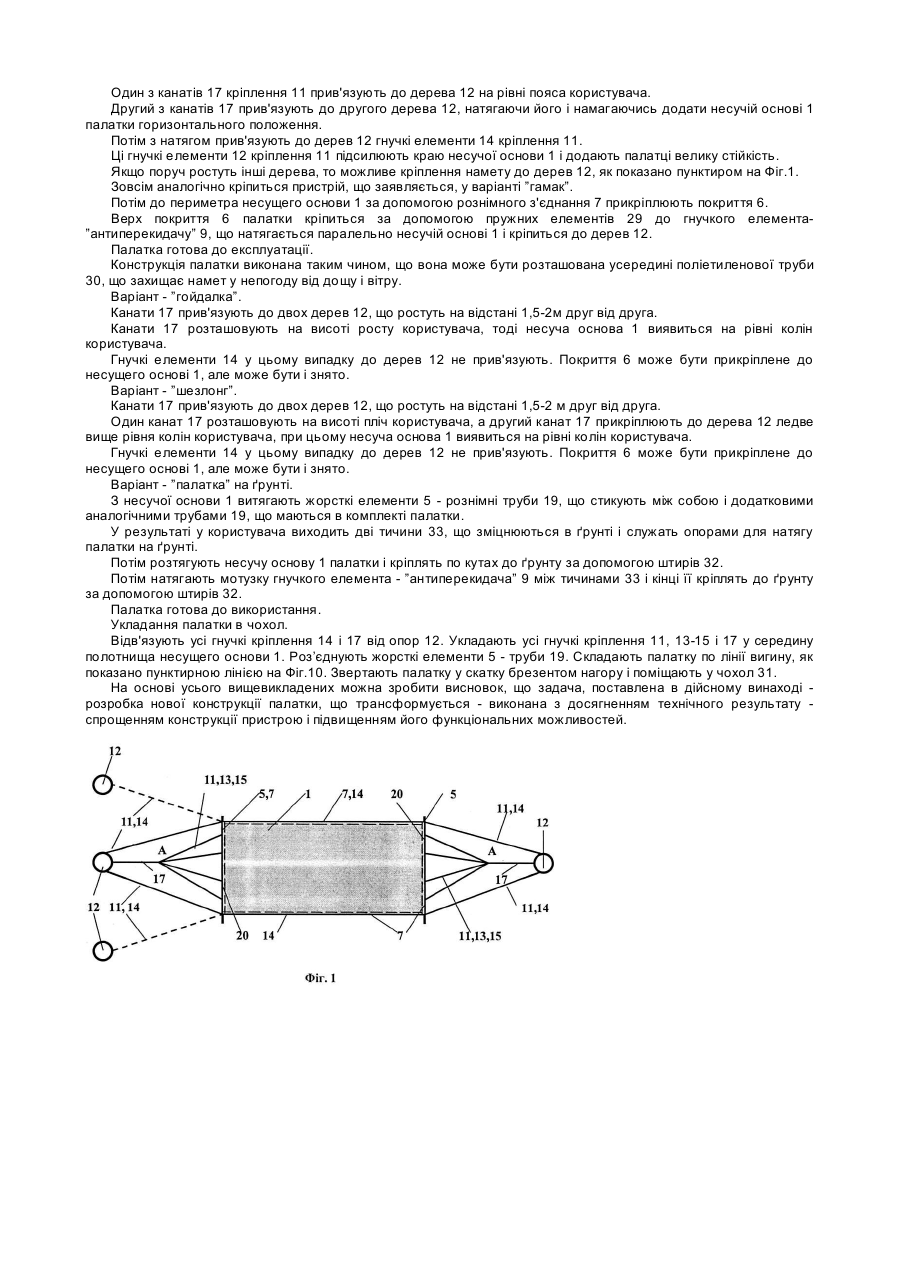

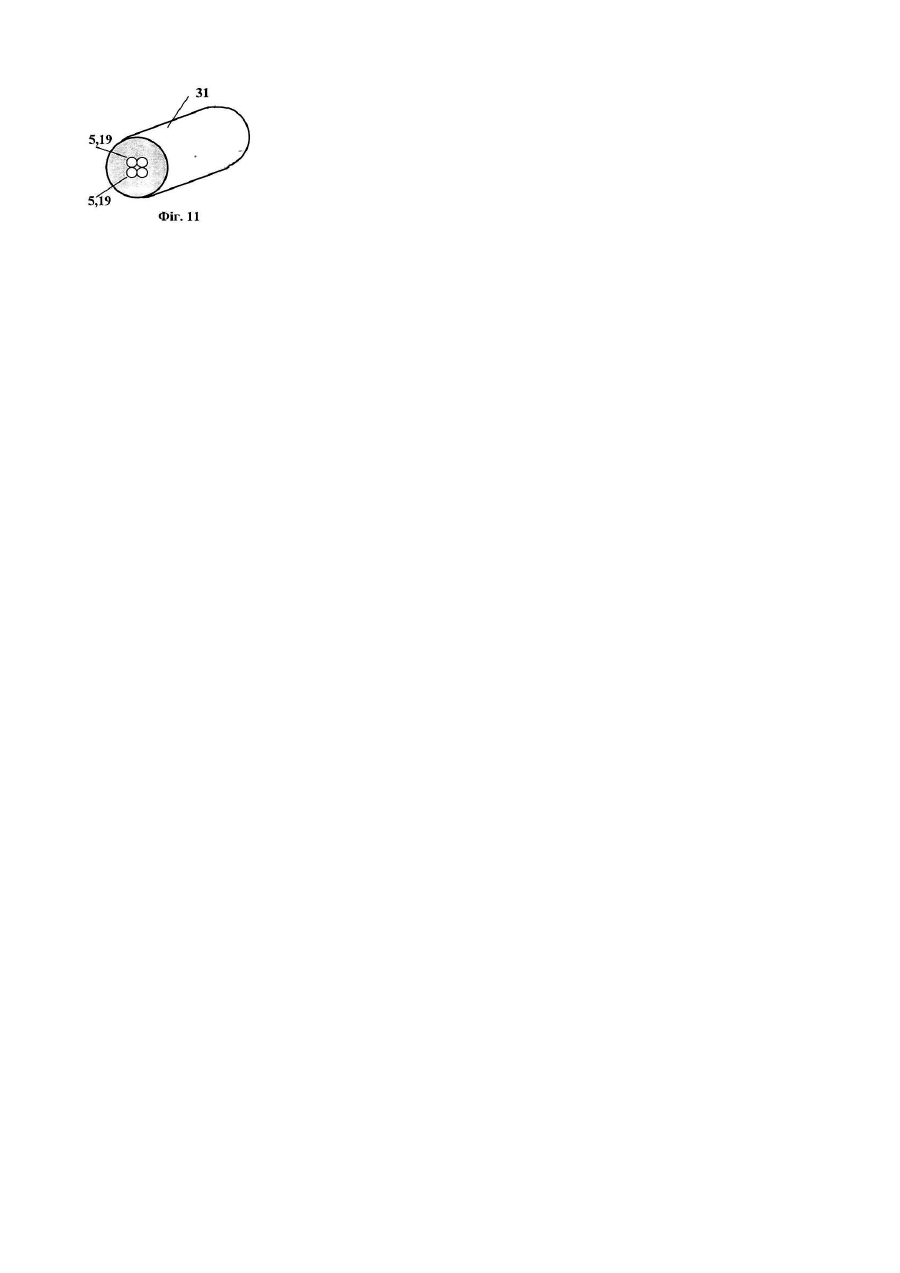

Винахід відноситься до похідних пристосувань, а саме до палаток, що зміцнюється на будь-яких опорах, наприклад, на деревах. Відомій ”Тент-палатка” [А.с. СРСР 1717779, МПК-5 Е04Н15/00, Бюл. 39, 1992p.], що містить полотнище, розділене розтяжками з утворенням складок, що сходяться в центральному вузлі й опертих у цьому вузлі на стійку, причому полотнище виконане складеним з окремих частин у вигляді прямокутних трикутників, а розтяжки закріплені на стійці і виконані двох типорозмірів по довжині, при цьому, великі розтяжки встановлені уздовж гребенів складок з обпиранням на них полотнища, а менші - уздовж западин зверху полотнища з опорою на нього. Недоліком відомого пристрою є неможливість зміцнення його на будь-яких опорах, наприклад, деревах, що не дозволяє виконати задачу, поставлену в винаході з досягненням технічного результату, зазначеного нижче. Відома ”Палатка” [Патент США №5217034, МПК-5 Е04Н15/04,15/16, РЖ ИСМ 60-02-95р.], що містить підлогу, уздовж першого кінця і бічних країв якої розташовані перші кріпильні елементи для з'єднання підлоги з другими кріпильними елементами покриття палатки. Другі кріпильні елементи розміщені на першому кінці і бічних краях покриття палатки. На другому кінці покриття утворена стулка. Між покриттям і стулкою мається вушко, що прикріплюється до опори на заданій висоті при розгортанні палатки в робоче положення. Стулка використовується для утворення входу в палатку. До стулки прикріплена сітка, що закриває вхід у палатку. Палатка містить панель, уздовж бічних країв якої розташовані перші кріпильні елементи, що з'єднуються з другими кріпильними елементами, прикріпленими до бічних країв підлоги. При з'єднанні панелі з підлогою утвориться спальний мішок. На нижній стороні надувної подушки палатки утворена перша кріпильна поверхня, що з'єднується з другою кріпильною поверхнею, розташованою на другому кінці підлоги, що дає можливість закріплювати цю подушку на підлоги палатки. Недоліком відомого пристрою є неможливість зміцнення його на будь-яких опорах, наприклад, деревах, що не дозволяє виконати задачу, поставлену в винаході з досягненням технічного результату, зазначеного нижче. Найбільш близької по технічній сутності і технічному результату, що досягається, і обраної як прототип є ”Палатка у вигляді портативної хатини” [Патент США №5218982, МПК-5 Е04Н15/04, РЖ ИСМ 60-03-95р.], що містить несучу основу, каркас якого виконаний чотирикутним. Габарити каркаса дають можливість лежати людині усередині палатки. На каркас спирається ослін. У чотирьох кутах каркаса і його середині розташовані стійкі. Кінець несущего основи кріплять до стовбура дерева середнім кільцем, до котрому кріплять зовнішній кінець цієї основи. Між зовнішнім кінцем несучу основу і нижнім кільцем простираються опорні стрижні. Щонайменше одна стійка виконана довшою інших. На верхні кінці всіх стійок спирають покриття палатки. Недоліком прототипу є складна конструкція палатки й обмежені функціональні можливості виробу. Задачею винаходу є розробка нової конструкції палатки, яка трансформується, з досягненням технічного результату - спрощенням конструкції пристрою і підвищенням його функціональних можливостей. Поставлена задача зважується тим, що в ”Палатке-гамаке-гойдалке-шезлонге”, що містить несучу основу, каркас, покриття палатки, кріплення до опори, вхід і вікно, несуча основа, виконана багатошаровою, каркас виконаний у вигляді двох жорстких елементів, розташованих у коротких сторонах несучої основи, кріплення до опори виконано у вигляді гнучких елементів, прикріплених до жорстких елементів, крім того, несуча основа виконана, щонайменше, тришаровою, причому нижній шар виконаний з матеріалу типу брезент, середній шар виконаний у вигляді утеплювача з матеріалу типу пеноплен, верхній шар виконаний з будь-якого щільного тканинного матеріалу, а жорсткі елементи каркаса виконані у вигляді двох рознімних труб з будь-якого легкого і міцного матеріалу, наприклад, дюралюмінію, причому в трубах виконані отвори для кріплення гнучких елементів, у яких укріплені циліндричні трубчасті елементи з отворами, крім того, жорсткі елементи каркаса можуть бути виконані у вигляді двох рознімних елементів, виконаних, наприклад, з дерева, при цьому жорсткі елементи каркаса стаціонарно укріплені в несучій основі чи жорсткі елементи каркаса розташовані в несучій основі з можливістю їхнього вилучення, а пристрій має покриття, яке виконане знімним и прикріплене до несучої основи за допомогою рознімного з'єднання, при цьому в покритті вхід і вікно, прикріплені до покриття за допомогою рознімного з'єднання, причому вікно закрите сіткою, крім того, рознімні з’єднання покриття палатки виконані у вигляді замка-блискавки, чи у вигляді застібки з ефектом реп'яха, чи у вигляді ґудзиків і петель, а гнучкі елементи кріплення до опори виконані у вигляді канатів, що проходять через отвори у жорстких елементах каркаса або у вигляді канатів, ушитих уздовж довгих сторін несучої основи, у варіанті установки палатки на ґрунті кріплення гнучких елементів несучої основи до грунту виконано у вигляді декількох штирів, крім того, пристрій має система захисту від перекидання, що складається з гнучкого елемента – “антіперекидачу”, розташованого уздовж довгої верхньої сторони покриття, і гнучких елементів-розтяжек, прикріплених до кінців двох жорстких елементів і до гнучкого елемента – “анті передачу”, причому система захісту від перекидання виконана знімної верх покриття палатки прикріплений до гнучкого елемента – “анті передачу” за допомогою, щонайменше, двох пружних елементів, виконаних з гуми, чи пружин розтягання, весь пристрій при необхідності має можливість розміщення усередині еластичної водонепроникної труби, виконаної, наприклад, з поліетиленової плівки, крім того, у похідному положенні пристрій розташований у чохлі-рюкзаку. Новим у винаході, що заявляється, є нова багатофункціональна конструкція пристрою, що дозволяє спростити його в порівнянні з прототипом, при підвищенні функціональності пристрою, що заявляється. Суттєвими ознаками пристрою, що заявляється, спільними з прототипом, є наступні ознаки. - несуча основа; - каркас; - покриття палатки; - кріплення до опори; - вхід; - вікно. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - несуча основа виконана багатошаровою; - каркас виконаний у вигляді двох жорстких елементів; - два жорстких елементи розташовані в коротких сторонах несучої основи; - кріплення до опори виконано у вигляді гнучких елементів; - гнучкі елементи прикріплені до жорстких елементів; - кріплення до опори виконано також у вигляді двох гнучких елементів, розташованих уздовж довгих сторін несучої основи. Приватними відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - несуча основа виконана, щонайменше, тришаровою; - нижній шар несучої основи виконаний з матеріалу типу брезент; - середній шар несучої основи виконаний у вигляді утеплювача з матеріалу типу пеноплен; - верхній шар несучої основи виконаний з будь-якого щільного тканного матеріалу; - жорсткі елементи каркаса виконані у вигляді двох труб; - труби жорстких елементів каркаса виконані з будь-якого легкого і міцного матеріалу, наприклад, дюралюмінію; - труби виконані рознімними; - у трубах виконані отвори для кріплення гнучких елементів; - в отворах у трубах укріплені циліндричні трубчасті елементи з отворами; - жорсткі елементи каркаса виконані у вигляді двох рознімних елементів; - два рознімних елементи жорсткого каркаса виконані, наприклад, з дерева; - жорсткі елементи каркаса стаціонарно укріплені в несучої основі; - жорсткі елементи каркаса розташовані в несучої основі з можливістю їхнього вилучення; - пристрій має покриття; - покриття палатки виконане знімним і прикріплене до несучої основи за допомогою рознімного з'єднання; - у покритті палатки виконані вхід і вікно; - вхід і вікно прикріплені до покриття палатки за допомогою рознімного з'єднання; - вікно закрите сіткою; - рознімні з'єднання покриття палатки виконані у вигляді замка-блискавки; - рознімні з'єднання покриття виконані у вигляді застібки з ефектом реп'яха; - рознімні з'єднання покриття палатки виконані у вигляді ґудзиків і петель; - гнучкі елементи кріплення до опори виконані у вигляді канатів; - канати проходять через отвори у жорстких елементах каркаса; - гнучкі елементи кріплення до опори виконані у вигляді канатів; - канати ушиті уздовж довгих сторін несучої основи; - у варіанті установки палатки на ґрунті кріплення гнучких елементів несучої основи до ґрунту виконано у вигляді декількох штирів; - пристрій має систему захисту від перекидання; - система від перекидання складається з гнучкого елемента - ”антіперекидача” - ”антіперекидач” розташований уздовж довгої верхньої сторони покриття; - система від перекидання складається також із гнучких елементів-розтяжек - гнучки елементі-розтяжки прикріплені до кінців двох жорстких елементів і до гнучкого елемента-”анті перекидачу”. верх покриття палатки прикріплений до гнучкого елемента-”антіперекидачу” за допомогою, щонайменше, двох пружних елементів, виконаних наприклад, гуми, чи пружин розтягання; - система захисту від перекидання виконана знімної; - весь пристрій при необхідності має можливість розміщення усередині еластичної водонепроникної труби; - еластичної водонепроникної труби виконана, наприклад, з поліетиленової плівки; - у похідному положенні пристрій розташований у чохлі-рюкзаку. Між суттєвими ознаками винаходу, що заявляється, і технічним результатом, якій досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, у порівнянні з прототипом пристрій, що заявляється, значно простіше і компактніше, простіше встановлюється і приводиться в похідне положення, при цьому його можна використовувати ще в декількох функціях, таких як: - для відпочинку лежачи у вигляді гамака; - для розваги у вигляді качелей; - для відпочинку сидячи у вигляді шезлонга. Винахід ілюстрований наступними кресленнями. На Фіг.1 показана несуча основа пристрою в робочому положенні, при цьому пунктиром показаний варіант розтяжки пристрою більш ніж на двох опорах, вид зверху (можливе використання як гамака); на Фіг.2 показаний пристрій у робочому положенні, вид збоку; на Фіг.3 показаний розріз несучої основи; на Фіг.4 - те ж, що і на Фіг.2, в аксонометрії; на Фіг.5 - вид палатки з торця, причому клапан вікна відкритий, а пунктиром зображена еластична водонепроникна труба; на Фіг.6 показаний жорсткий елемент каркаса; на Фіг.7 показаний варіант використання пристрою у вигляді качелей; на Фіг.8 показаний варіант використання пристрою як шезлонг; на Фіг.9 зображений пристрій, використовуваний як палатка, установлюваний на ґрунті; на Фіг.10 показана схема укладання пристрою в похідне положення; на Фіг.11 показаний пристрій у похідному положенні. Пристрій складається з наступних елементів. Головним елементом конструкції є несуча основа 1, що виконана прямокутною у плані. Однак, при необхідності, вона може бути виконана й іншої форми, наприклад, трапецієвидною, трикутною, у формі ромба і т.п. Несуча основа 1 виконана багатошаровою, щонайменше, тришаровою, причому нижній шар 2 виконаний з матеріалу типу брезент, середній шар 3 виконаний у вигляді утеплювача з матеріалу типу пеноплен, верхній шар 4 виконаний з будь-якого щільного тканинного матеріалу. Однак, при необхідності, несуча основа, може бути виконана й в інших варіантах по числу і матеріалу шарів. Несуча основа 1 використовується у всіх варіантах застосування виробу -”палатка”, ”гамак”, ”гойдалка” і ”шезлонг”. Каркас основи, як і всієї конструкції, виконаний у вигляді двох жорстких елементів 5, розташованих у коротких сторонах несучої основи 1. Однак, каркас може бути виконаний і у вигляді одного жорсткого елемента 5, розташованого в основі трикутника, якщо несуча основа 1 виконана трикутної форми. Пристрій має покриття 6, виконане у вигляді ”будиночка” трикутної форми в перетині. Ця форма є найбільш простою, економічною і функціональною, хоча, при необхідності, покриття 6 може бути виконано й іншої форми, наприклад, у виді чотирьох- чи багатокутника в перетині. Покриття 6 виконане з будь-якого легкого, щільного, водонепроникного матеріалу, наприклад, з капронової чи іншої синтетичної тканини. Покриття 6 прикріплюється до несучої основі 1 за допомогою рознімного з'єднання 7, що конструктивно може бути реалізоване в декількох варіантах, наприклад, у вигляді замка-блискавки, у вигляді застібки з ефектом реп'яха, у вигляді ґудзиків і петель і ін. Найбільш доцільним можна вважати рознімне з'єднання 7 покриття 6 і несучої основи 1, виконане у вигляді замка-блискавки. Покриття 6 використовується тільки у варіанті ”палатка”. Пристрій містить систему захисту від перекидання 8, що складається з гнучкого елемента-”антиперекидачу” 9, виконаного у вигляді міцної мотузки і розташованого уздовж довгої верхньої сторони покриття 6, і гнучких элементів-розтяжок 10, прикріплених до кінців двох жорстких елементів 5 і до гнучкого елемента“антиперекидача” 9. Система захисту від перекидання 8 виконана знімної і використовується тільки у варіанті ”палатка”. Кріплення 11 до опор 12 виконано у вигляді двох гнучких елементів 13, прикріплених до жорстких елементів 5 і розташованих з боку коротких сторін несучої основи 1, а також у вигляді двох гнучких елементів 14, розташованих уздовж довгих сторін несучої основи 1. Гнучкі елементи 13 кріплення 11 до опор 12 виконані у вигляді системи міцних мотузок 15, прикріплених до жорстких елементів 5 і минаючим через отвори 16 у них. У крапці А ці мотузки об'єднані і до опор 12 прикріплюються у вигляді одного міцного каната 17. Гнучкі елементи 14 виконані з міцних мотузок і розташовані в порожнинах 18, утворених у довгих сторонах несучої основи 1 шляхом підвертання і прошивання їхніх країв. Крім того, гнучкі елементи 14 можуть бути виконані у вигляді міцної стрічки з тканинного чи синтетичного матеріалу, при цьому вони вшиваються уздовж довгих сторін несучої основи 1. Жорсткі елементи 5 каркаса виробу можуть бути виконані у вигляді двох рознімних дюралюмінієвих труб 19. У цих трубах 19 виконані отвори 16, через які пропущені мотузки 15. В отворах 16 можуть бути укріплені циліндричні трубчасті елементи з отворами (заклепки) - умовно не показані. Жорсткі елементи каркаса 5 можуть бути виконані у виді двох рознімних елементів, виготовлених, наприклад, з дерева. Труби 19 укріплені в коротких сторонах несучої основи 1 у порожнинах 20, утворених у них шляхом підвертання і прошивання їхніх країв. Труби 19 можуть бути укріплені в порожнинах 20 стаціонарно, без можливості їхнього вилучення, але можуть бути розташовані в цих порожнинах 20 з можливістю їхнього вилучення і використання в інших цілях. У покритті 6 виконаний вхід 21 і вікно 22. Вхід 21 розташований з довгої сторони несучої основи 1 і являє собою частину покриття 6, що має рознімне з'єднання 23, виконане у вигляді двостороннього замка-блискавки. Вікно 22 виконане трикутної форми і розташовано у верхній частині торцевої сторони 24 покриття 6 і являє собою клапан 25, що відкидається, довгою стороною ушитий у торцеву сторону 24 покриття 6 і прикріплюва двома іншими сторонами до покриття 6 за допомогою застібки 26 з ефектом реп'яха. Просвіт вікна 22 закритий сіткою 27, що охороняє користувача від комарів. Верх 28 покриття 6 прикріплений до гнучкого елемента-”антиперекидачу” 9 за допомогою, щонайменше, двох пружних елементів 29, виконаних наприклад, з гуми чи пружин розтягання. Весь пристрій при необхідності має можливість розміщення усередині еластичної водонепроникної труби 30, виконаної, наприклад, з поліетиленової плівки (показана пунктиром на Фіг.5). У похідному положенні пристрій розміщається в чохлі-рюкзаку 31. Крім основного (підвісного) варіанта пристрій, що заявляється, може бути використане як палатка для установки на ґрунті, для чого пристрій додатково комплектується шістьма-вісьма штирями 32 для кріплення несучої основи 1 і гнучких елементів 17. Крім того, необхідно мати дві тичини 33 (краще складених) для кріплення покриття 6. Як частину таких тичин можна використовувати жорсткі елементи 5, виконані у вигляді рознімних труб 19, доповнивши їхній ще двома аналогічними рознімними трубами 19. Пристрій використовують у такий спосіб. Варіант - підвісна ”палатка”. Для установки підвісної палатки як базову опору використовують два дерева 12, розташовані на відстані 3-4м друг від друга. Спочатку розвертають несучу основу 1. Потім установлюють жорсткі елементи 5, шляхом стикування двох пар рознімних труб 19. Один з канатів 17 кріплення 11 прив'язують до дерева 12 на рівні пояса користувача. Другий з канатів 17 прив'язують до другого дерева 12, натягаючи його і намагаючись додати несучій основі 1 палатки горизонтального положення. Потім з натягом прив'язують до дерев 12 гнучкі елементи 14 кріплення 11. Ці гнучкі елементи 12 кріплення 11 підсилюють краю несучої основи 1 і додають палатці велику стійкість. Якщо поруч ростуть інші дерева, то можливе кріплення намету до дерев 12, як показано пунктиром на Фіг.1. Зовсім аналогічно кріпиться пристрій, що заявляється, у варіанті ”гамак”. Потім до периметра несущего основи 1 за допомогою рознімного з'єднання 7 прикріплюють покриття 6. Верх покриття 6 палатки кріпиться за допомогою пружних елементів 29 до гнучкого елемента”антиперекидачу” 9, що натягається паралельно несучій основі 1 і кріпиться до дерев 12. Палатка готова до експлуатації. Конструкція палатки виконана таким чином, що вона може бути розташована усередині поліетиленової труби 30, що захищає намет у непогоду від дощу і вітру. Варіант - ”гойдалка”. Канати 17 прив'язують до двох дерев 12, що ростуть на відстані 1,5-2м друг від друга. Канати 17 розташовують на висоті росту користувача, тоді несуча основа 1 виявиться на рівні колін користувача. Гнучкі елементи 14 у цьому випадку до дерев 12 не прив'язують. Покриття 6 може бути прикріплене до несущего основі 1, але може бути і знято. Варіант - ”шезлонг”. Канати 17 прив'язують до двох дерев 12, що ростуть на відстані 1,5-2 м друг від друга. Один канат 17 розташовують на висоті пліч користувача, а другий канат 17 прикріплюють до дерева 12 ледве вище рівня колін користувача, при цьому несуча основа 1 виявиться на рівні колін користувача. Гнучкі елементи 14 у цьому випадку до дерев 12 не прив'язують. Покриття 6 може бути прикріплене до несущего основі 1, але може бути і знято. Варіант - ”палатка” на ґрунті. З несучої основи 1 витягають жорсткі елементи 5 - рознімні труби 19, що стикують між собою і додатковими аналогічними трубами 19, що маються в комплекті палатки. У результаті у користувача виходить дві тичини 33, що зміцнюються в ґрунті і служать опорами для натягу палатки на ґрунті. Потім розтягують несучу основу 1 палатки і кріплять по кутах до ґрунту за допомогою штирів 32. Потім натягають мотузку гнучкого елемента - ”антиперекидача” 9 між тичинами 33 і кінці її кріплять до ґрунту за допомогою штирів 32. Палатка готова до використання. Укладання палатки в чохол. Відв'язують усі гнучкі кріплення 14 і 17 від опор 12. Укладають усі гнучкі кріплення 11, 13-15 і 17 у середину полотнища несущего основи 1. Роз’єднують жорсткі елементи 5 - труби 19. Складають палатку по лінії вигину, як показано пунктирною лінією на Фіг.10. Звертають палатку у скатку брезентом нагору і поміщають у чохол 31. На основі усього вищевикладених можна зробити висновок, що задача, поставлена в дійсному винаході розробка нової конструкції палатки, що трансформується - виконана з досягненням технічного результату спрощенням конструкції пристрою і підвищенням його функціональних можливостей.
