Електричний паяльник

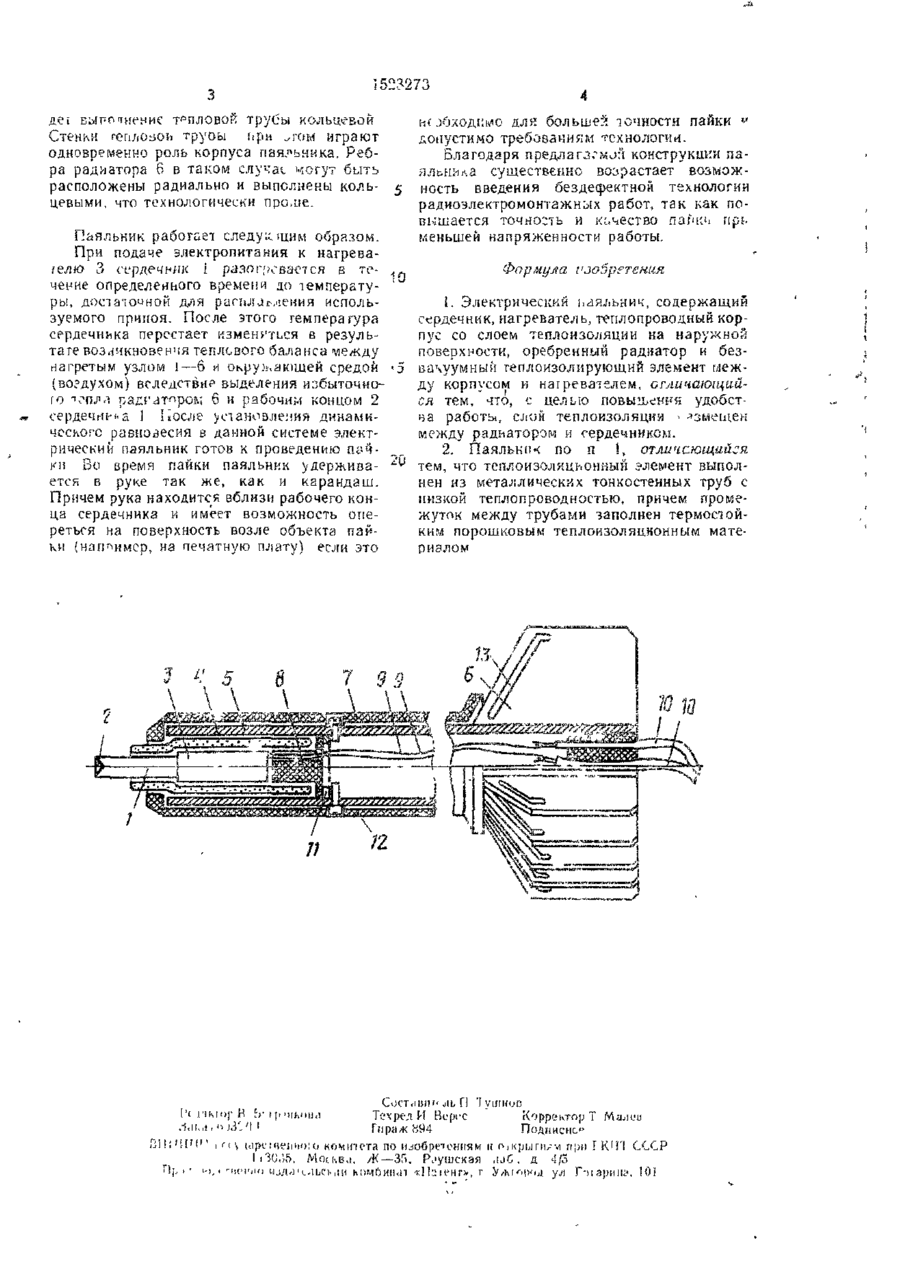

Изобретение относится к пайке и м б использовано в радиотерми^еской, электротехнической промышленности и в приборостроении Цель изобретения — повышение удобства работы паяльником Место удерживания паяльника рукой приближено к месту пайки за счет размещения слоя теплоизоляции на корпусе вблизи паяющего сердечника В связи с этим паяльник удобно удерживать в руке как обычный карандаш Избыточная тепловая энергия отводится от ручки к размещенному яа ней радиатору по теплопроводному корпусу. 1 з п ф-лы 1 чл Изобретение относится к области пайки и может быть использовано в радиотехнической, электротехнической промышленности и в приборостроении Цель изобретения — повышение удобства работы, расширение области применения паяльника На чертеже показан вариант конкретного исполнения паяльника Электрический паяльник содержит сер дечник 1 из материала с высокой тепло лроводностью, заточенный на рабочем кон це 2 в форме, например, клина, другим концом сердечник вставлен в нагреватель 3 Весь этот ^зел закрыт теплоизолирующим элементом 4 таким образом, что только рабочий конец 2 сердечника I остается открытым Полученное 'соединение деталей 1, 3 и 4 вставлено соосно в корпус 5, выполненный, например, в виде металлической трубы, медной или алюминиевой или тепловой трубы, на конце которого имеется ореб ренный радиатор 6 Наружная поверхность корпуса покрыта слоем теплои-юляимонного материала 7, например пенополиуретана (пенополистирола, древесины и д р ) , внешняя поверхность которого образует гладкую сплошную пленку Со свободного торца элемента 4 вставлена теплоизолирующая втулка 8, через которую пропущены промежуточные провода 9 с термостойкой электро изоляцией, соединяющие нагреватель 3 со шнуром 10 электропитания Втулка 8 фиксируется шайбой )1 и винтами 12 Для паяльника с металлическим теплопроводящим корпусом 5 оптимальным будет расположение ребер радиатора 6 в осевом направлении Причем для предохранения р^ки от повы шенной температуры ребер в месте возможного касания рукой в них выполнены частич ные вырезы 13, способствующие уменьшению температуры ближайших к руке кромок Для паяльника с корпусом в виде тепловой трубы (не показан) оптимальным бу ,\г* ч GO з де І выротненис т^пловок труоы кольцевой Стенки reriJiOiiOh труоы ііри ..гом играют одновременно роль корпуса паяльника. Ребра радиатора б в таком случае могут быть расположены радиально и выполнены кольцевыми, что технологически про,Lie. 5 Паяльник работает следующим образом. При подаче электропитания к нагревателю 3 сердечник і разогревается в те- , п чение определенного времени до температуры, достаточной д/ія расширения используемого припоя. После этого температура сердечника перестает измениться в результате возлчкновенчя теплового баланса между нагретым узлом I—6 и окружающей средой 5 (во?духом) вследствие выделения избыточно[О ''ОпЛ'і радгат^роь; 6 и рабочим концом 2 сердечніша 1 Іїосле установления динамического равновесия в данной системе электрический паяльник готов к проведению ПУЧКИ Во время пайки паяльник удержива- - у ется в руке так же, как и карандаш. Причем рука находится вблизи рабочего конца сердечника и имеет возможность опереться на поверхность возле объекта пайки (нан^имсо, на печатную плату) если это hf JOXOAHWG ДЛЯ больше? точности пайки * допустимо требованиям технологии. Благодаря предлагаемо"! конструкции паЛЛЬИЇІІЧЗ существенно возрастает возможность введения бездефектной технологии радиоэлектромонтажных работ, так как повышается точность и качество паркії прь меньшей напряженности работы. Формула изобретения 1. Электрический ьаяльник, содержащий сердечник, нагреватель, теплопроводный корпус со слоем теплоизоляции на наружной поверхности, сребренный радиатор и безвачуумный теплоизолирующий элемент между корпусом и нагревателем, отличающийся тем, что, с целью повышения удобства работы, слой теплоизоляции - ^змеїдек между радиатором и сердечником. 2. Паяльнім по я !, отличающийся тем, что теплоизоляционный элемент выполнен из металлических тонкостенных труб с низкой теплопроводностью, причем промежуток между трубами заполнен термостойким порошковым теплоизоляционным материалом ШЗ£ШШШШ&Ш№&!&^$^ Г>5, M f i t h B j , А
