Електричний повітроочисник

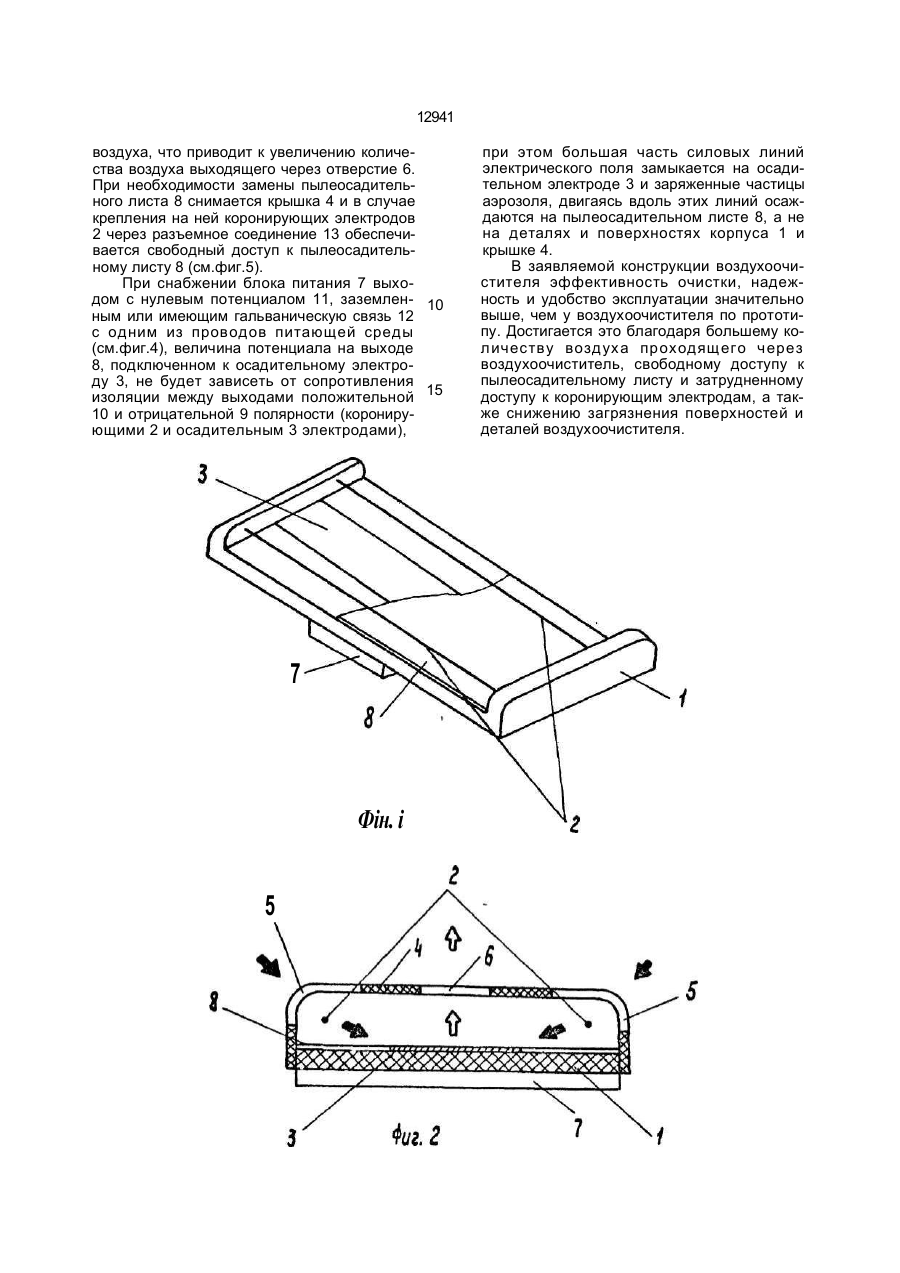

1 Электрический воздухоочиститель, включающий каркас, коронирующие и па раллельный им осадительный электроды, крышку, размещенную над. электродами и снабженную решетчатыми отверстиями для входа и выхода воздуха, блок питания с выходами положительной и отрицатель ной полярности, пылеосадительный лист, покрывающий осадительный электрод, о т л и ч а ю щ и й с я тем, что входные решет чатые отверстия крышки размещены на периферийной части, а выходные отверстия по центру, причем коронирующие электроды размещены под входными отверстиями. 2.Электрический воздухоочиститель по п. 1,о т л и ч а ю щ и й с я тем, что осадительный электрод и покрывающий его пылеосадительный лист выполнены Л-образной формы, причем их вершина направлена в сторону выходного отверстия крышки 3.Электрический воздухоочиститель по п. 1,отличающийся тем, что он снабжен соединенным с блоком питания разъемным соединением, одна часть которого размещена на крышке, а вторая на каркасе, при этом коронирующие электроды закреплены на крышке. 4.Электрический воздухоочиститель по п. 1,о т л и ч а ю щ и й с я тем, что блок питания дополнительно снабжен выходом с нулевым потенциалом. Изобретение относится к устройствам очистки воздуха от аэрозольных загрязнений, а именно к электрическим воздухоочистителям, использующим для подачи воздуха в зону осаждения "ионный ветер", образующийся при коронном разряде. Известен воздухоочиститель, использующий явление коронного разряда, который включает каркас, два осадительных электрода, смонтированных на каркасе, коронирующий электрод, расп оложенный на каркасе между двумя осадительными электродами, крышку, смонтированную на каркасе, которая покрывает пару осадителььый электродов и коронирующий электрод. Крышка имеет входное и выходное отверстие. Недостатками воздухоочистителя являются недостаточная эффективность очистки воздуха, обусловленная сравнительно малым количеством воздуха, проходящим через воздухоочиститель, и возможность при замене пылесобирающей гіластиньї отрыва катода, выполненного из сверхтонкого провода, что снижает надежность, требует повыш е нно г о вн им а ния и на вы ко в п ри обслуживании. Кроме того, при использовании в воздухоочистителе блока питания, имеющего два вывода - положительный и отрицательный, С > О 12941 напряжение которых относительно потенциала земли определяется только солротивл ением изол яции, мож ет привест и к осаждению пыли на деталях корпуса и предметах, находящихся возле воздухоочистителя Задачей изобретения является повышение эффективности очистки, надежности и удобства эксплуатации. Поставленная задача решается тем, что о электрическом воздухоочистителе, включающем каркас, коронирующие и параллельный им осадительный электроды, крышку, размещенную над электродами и снабженную решетчатыми отверстиями для входа и выхода воздуха, блок питания с выходами положительной и отрицательной полярности, пылеосадительный лист, покрывающий осадительный электрод, согласно изобретению, входные решетчатые отверстия крышки размещены на периферийной части, а выходные отверстия - по центру, причем коронирующие электроды, размещены под входными отверстиями. Кроме того в электрическом воздухоочистителе осадительный электрод и покрывающий его пылеосадительный лист выполнены Л-образной формы, причем их вершина направлена в сторону выходного отверстия крышки. Наряду с этим электрический воздухоочиститель снабжен соединенным с блоком питания разъемным соединением, одна часть которого размещена на крышке, а вторая на каркасе, при этом коронирующие электроды закреплены на крышке, а сам блок питания дополнительно снабжен выходом с нулевым потенциалом. Сущность изобретения поясняется чертежами, где на фиг.1 изображен общий вид воздухоочистителя со снятой крышкой, на фиг.2 - поперечный разрез воздухоочистителя с крышкой, фиг.З - поперечный разрез воздухоочистителя с крышкой с изогнутым осадительным электродом и пылеосадительным листом, на фиг.4 - принципиальная электрическая схема воздухоочистителя, фиг.5 - продольный разрез воздухоочистителя с коронирующим электродом, закрепленным на крышке. Воздухоочиститель включает корпус 1, на котором смонтированы коронирующие электроды 2, осадительный электрод 3 и крышка 4, Крышка 4 снабжена решетчатыми отверстиями 5 и 6 соответственно для входа и выхода воздуха, блоком питания 7 с выходами для положительной и отрицательной полярности, пылеосадительным листом 8 покрывающим осадительный электрод 3. Осадительный электрод 3 расположен между двумя коронирующими электродами 2. Пара входных отверстий 5 крышки 4 соот 15 20 ЗО 35 40 45 50 ветственно расположена напротив пары коронирующих электродов 2, подсоединенных к выходу 9 блока питания 7 отрицательной полярности, а выходное отверстие 6 крышки 4 расположено напротив осадительного электрода 3, соединенного с выходом 10 блока питания 7 положительной полярности. Конструкция не исключает и обратное подключение электродов: коронирующего к выходу блока питания положительной полярности и осадительного к выходу отрицательной полярности, что используется в электростатических фильтрах для снижения количества генерируемого озона и, как следствие, позволяет повысить эффективность очистки за счет увеличения тока коронного разряда. Блок питания 7 дополнительно снабжен выходом 11 с нулевым потенциалом, заземленным или имеющим гальваническую связь 12 с одним из проводов питающей сети (см.фиг.4). Осадительный электрод 3 и покрывающий его пылеосадительный лист 8 изогнуты Л-образно по оси, параллельной коронирующим электродам 2 в сторону крышки 4 (см.фиг.З). Коронирующие электроды 2 закреплены на крышке 4, при этом варианте выполнения съемной крышки они подключены к блоку питания 7 через разъемное соединение 13 (см.фиг.5). Воздухоочиститель работает следующим образом. При включении блока питания 7 высокое напряжение прикладывается между коронирующими электродами 2 и осадительным электродом 3. При этом возникает коронный разряд и возле коронирующих электродов 2 образуется большое количество аэроионов, которые под действием электрического поля движутся к осадительному электроду 3. Во время движения аэроионы заряжают частицы аэрозоля и сталкиваются с другими частицами воздуха, создавая поток воздуха от коронирующих электродов 2 к осадительному электроду 3. Заряженные частицы аэрозоля притягиваются к осадительному электроду 3 и задерживаются пылесобирающим листом 8. Чистый воздух вытесняется через выходное отверстие б в крышке 4, а загрязненный воздух поступает в зону коронного разряда через входное отверстие 5. Направление движения воздушного потока показано стрелками на фиг.2 и фиг.З. В случае изогнутого осадительного электрода 3 и пылеосадительного листа (см.фиг.З) создаются условия для меньшего взаимного влияния двух встречных потоков 12941 воздуха, что приводит к увеличению количества воздуха выходящего через отверстие 6. При необходимости замены пылеосадительного листа 8 снимается крышка 4 и в случае крепления на ней коронирующих электродов 2 через разъемное соединение 13 обеспечивается свободный доступ к пылеосадительному листу 8 (см.фиг.5). При снабжении блока питания 7 выходом с нулевым потенциалом 11, заземлен- 10 ным или имеющим гальваническую связь 12 с одним из проводов питающей среды (см.фиг.4), величина потенциала на выходе 8, подключенном к осадительному электроду 3, не будет зависеть от сопротивления изоляции между выходами положительной 15 10 и отрицательной 9 полярности (коронирующими 2 и осадительным 3 электродами), 7 Фін. і 5 при этом большая часть силовых линий электрического поля замыкается на осадительном электроде 3 и заряженные частицы аэрозоля, двигаясь вдоль этих линий осаждаются на пылеосадительном листе 8, а не на деталях и поверхностях корпуса 1 и крышке 4. В заявляемой конструкции воздухоочистителя эффективность очистки, надежность и удобство эксплуатации значительно выше, чем у воздухоочистителя по прототипу. Достигается это благодаря большему кол ичеству возд ух а пр оходящ его через воздухоочиститель, свободному доступу к пылеосадительному листу и затрудненному доступу к коронирующим электродам, а также снижению загрязнения поверхностей и деталей воздухоочистителя. 12941 10 і о Фиг, 5 Упорядник Замовлення 4091 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
