Лампа розжарювання

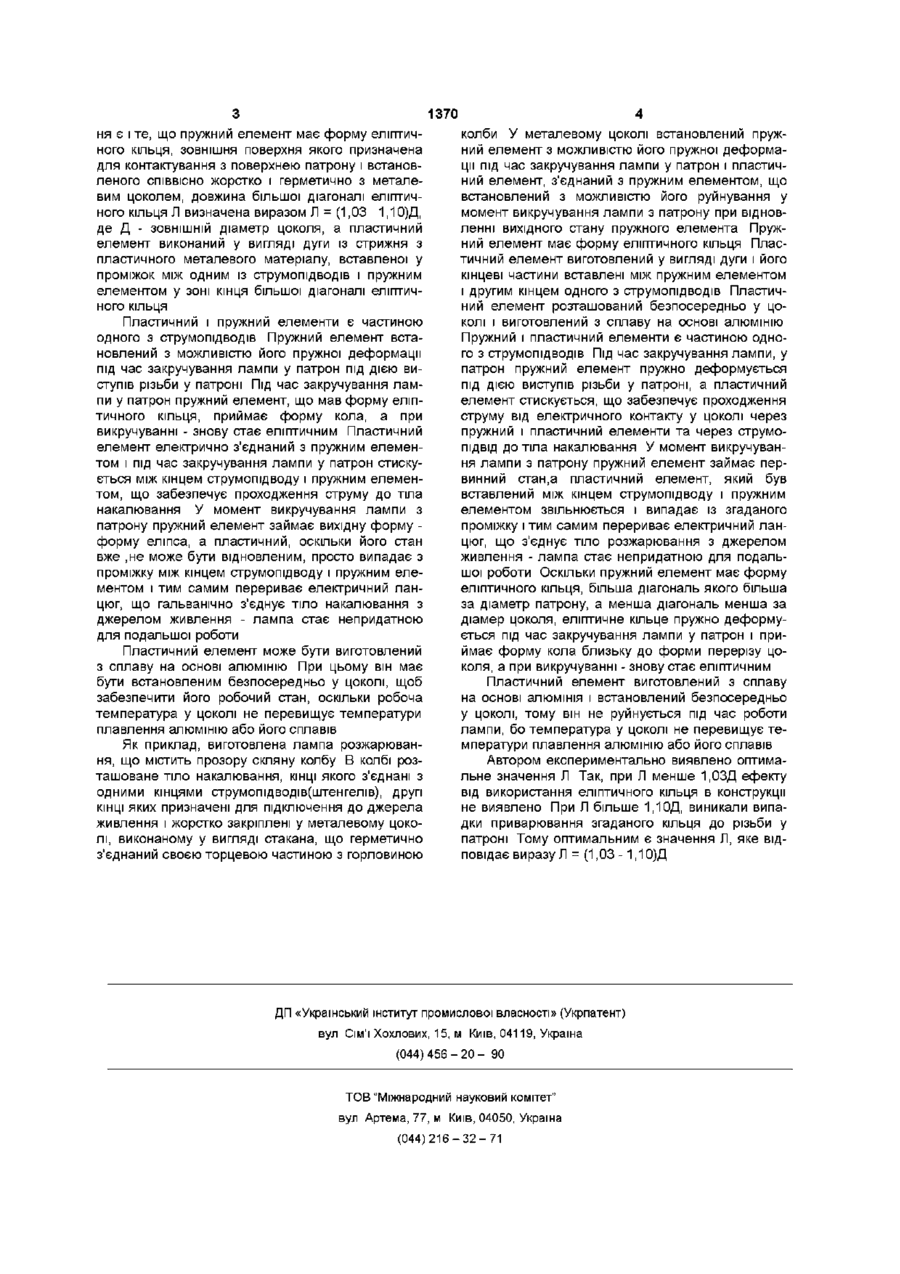

1 Лампа розжарювання, що містить прозору скляну колбу, в якій розташовано тіло розжарювання, КІНЦІ якого з'єднані з кінцями струМОПІДВОДІВ, призначених для його підключення до джерела живлення, з другого боку КІНЦІ струМОПІДВОДІВ підключені до ВІДПОВІДНИХ контактів і жорстко закріплені у металевому цоколі, виконаному у вигляді стакана, що герметично з'єднаний своєю торцевою частиною з горловиною колби, яка відрізняється тим, що один з струмопідводів забезпечений пружним елементом, встановленим з можливістю його пружної деформації під час за Корисна модель відноситься до конструкцій джерел світла, що працюють за принципом температурного випромшення, а більш точно - до ламп розжарювання Найбільш близькою до пропонованої конструкції є лампа розжарювання, що містить прозору скляну колбу, в якій розташоване тіло розжарювання, КІНЦІ якого з'єднані з одними кінцями струмопідводів (штенгелів), призначених для його підключення до джерела живлення, другі КІНЦІ струмопідводів підключені до ВІДПОВІДНИХ контактів і жорстко закріплені у металевому цоколі, виконаному у вигляді стакана, що герметично з'єднаний своєю торцевою частиною з горловиною колби [Прищеп Л Г Пособие сельского электрика - М Колос -1969-С 500-506] Недолік описаної конструкції полягає у тому, що згадана лампа зберігає свою працездатність протягом всього часу роботи саме елемента накалювання Тому лампи накалювання, встановлені, наприклад, над сходами у великих будинках, деякі люди викручують з патронів і потім використовують такі лампи у своїх оселях або продають В основу пропонованої корисної моделі поставлено задачу створення такої лампи кручування лампи у патрон і послідовно з єднаним з ним пластичним елементом, що встановлений з можливістю порушення електричного контакту у момент викручування лампи з патрона при відновленні вихідного стану пружного елемента 2 Лампа розжарювання за п 1, яка відрізняється тим, що пружний елемент має форму еліптичного кільця, зовнішня поверхня якого призначена для контактування з поверхнею патрона і встановленого СПІВВІСНО жорстко і герметично з металевим цоколем, довжина більшої діагоналі еліптичного кільця Л визначена виразом Л=(1,03 1,10)Д, де ДЗОВНІШНІЙ діаметр цоколя, а пластичний елемент виконаний у вигляді дуги із стрижня з пластичного металевого матеріалу, вставленої у проміжок між одним із струмопідводів і пружним елементом у зоні кінця більшої діагоналі еліптичного кільця розжарювання, яка б дозволяла лише її разове використання Згадана задача вирішується шляхом доповнення конструкції лампи елементом, що встановлений у ній з можливістю руйнування електричного контакту при викручуванні лампи з патрону Поставлена задача вирішується у пропонованій лампі, яка, як і відома лампа розжарювання, містить прозору скляну колбу, в якій розташоване тіло накалювання, КІНЦІ ЯКОГО з'єднані з одними кінцями струмопідводів, призначених для його підключення до джерела живлення, другі КІНЦІ струмопідводів підключені до ВІДПОВІДНИХ контактів і жорстко закріплені у металевому цоколі, виконаному у вигляді стакана, що герметично з'єднаний своєю торцевою частиною з горловиною колби, а ВІДПОВІДНО до пропозиції, один з струмопідводів забезпечений пружним елементом, встановленим з можливістю його пружної деформації під час закручування лампи у патрон і послідовно з'єднаним з ним пластичним елементом, що встановлений з можливістю порушення електричного контакту у момент викручування лампи з патрону при відновленні вихідного стану пружного елемента Особливістю пропонованої лампи накалюван О со 1370 ня є і те, що пружний елемент має форму еліптичного кільця, зовнішня поверхня якого призначена для контактування з поверхнею патрону і встановленого СПІВВІСНО жорстко і герметично з металевим цоколем, довжина більшої діагоналі еліптичного кільця Л визначена виразом Л = (1,03 1,10)Д, де Д - ЗОВНІШНІЙ діаметр цоколя, а пластичний елемент виконаний у вигляді дуги із стрижня з пластичного металевого матеріалу, вставленої у проміжок між одним із струмопідводів і пружним елементом у зоні кінця більшої діагоналі еліптичного КІЛЬЦЯ Пластичний і пружний елементи є частиною одного з струмопідводів Пружний елемент встановлений з можливістю його пружної деформації під час закручування лампи у патрон під дією виступів різьби у патроні Під час закручування лампи у патрон пружний елемент, що мав форму еліптичного кільця, приймає форму кола, а при викручуванні - знову стає еліптичним Пластичний елемент електрично з'єднаний з пружним елементом і під час закручування лампи у патрон стискується між кінцем струмопідводу і пружним елементом, що забезпечує проходження струму до тіла накалювання У момент викручування лампи з патрону пружний елемент займає вихідну форму форму еліпса, а пластичний, оскільки його стан вже ,не може бути відновленим, просто випадає з проміжку між кінцем струмопідводу і пружним елементом і тим самим перериває електричний ланцюг, що гальванічно з'єднує тіло накалювання з джерелом живлення - лампа стає непридатною для подальшої роботи Пластичний елемент може бути виготовлений з сплаву на основі алюмінію При цьому він має бути встановленим безпосередньо у цоколі, щоб забезпечити його робочий стан, оскільки робоча температура у цоколі не перевищує температури плавлення алюмінію або його сплавів Як приклад, виготовлена лампа розжарювання, що містить прозору скляну колбу В колбі розташоване тіло накалювання, КІНЦІ ЯКОГО з'єднані з одними кінцями струмопідводів(штенгелів), другі КІНЦІ яких призначені для підключення до джерела живлення і жорстко закріплені у металевому цоколі, виконаному у вигляді стакана, що герметично з'єднаний своєю торцевою частиною з горловиною колби У металевому цоколі встановлений пружний елемент з можливістю його пружної деформації під час закручування лампи у патрон і пластичний елемент, з'єднаний з пружним елементом, що встановлений з можливістю його руйнування у момент викручування лампи з патрону при відновленні вихідного стану пружного елемента Пружний елемент має форму еліптичного кільця Пластичний елемент виготовлений у вигляді дуги і його кінцеві частини вставлені між пружним елементом і другим кінцем одного з струмопідводів Пластичний елемент розташований безпосередньо у цоколі і виготовлений з сплаву на основі алюмінію Пружний і пластичний елементи є частиною одного з струмопідводів Під час закручування лампи, у патрон пружний елемент пружно деформується під дією виступів різьби у патроні, а пластичний елемент стискується, що забезпечує проходження струму від електричного контакту у цоколі через пружний і пластичний елементи та через струмоПІДВІД до тіла накалювання У момент викручування лампи з патрону пружний елемент займає первинний стан,а пластичний елемент, який був вставлений між кінцем струмопідводу і пружним елементом звільнюється і випадає із згаданого проміжку і тим самим перериває електричний ланцюг, що з'єднує тіло розжарювання з джерелом живлення - лампа стає непридатною для подальшої роботи Оскільки пружний елемент має форму еліптичного кільця, більша діагональ якого більша за діаметр патрону, а менша діагональ менша за діамер цоколя, еліптичне кільце пружно деформується під час закручування лампи у патрон і приймає форму кола близьку до форми перерізу цоколя, а при викручуванні - знову стає еліптичним Пластичний елемент виготовлений з сплаву на основі алюмінія і встановлений безпосередньо у цоколі, тому він не руйнується під час роботи лампи, бо температура у цоколі не перевищує температури плавлення алюмінію або його сплавів Автором експериментально виявлено оптимальне значення Л Так, при Л менше 1.03Д ефекту від використання еліптичного кільця в конструкції не виявлено При Л більше 1.10Д, виникали випадки приварювання згаданого кільця до різьби у патроні Тому оптимальним є значення Л, яке відповідає виразу Л = (1,03 - 1,10)Д ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
