Апарат псевдозрідженого шару

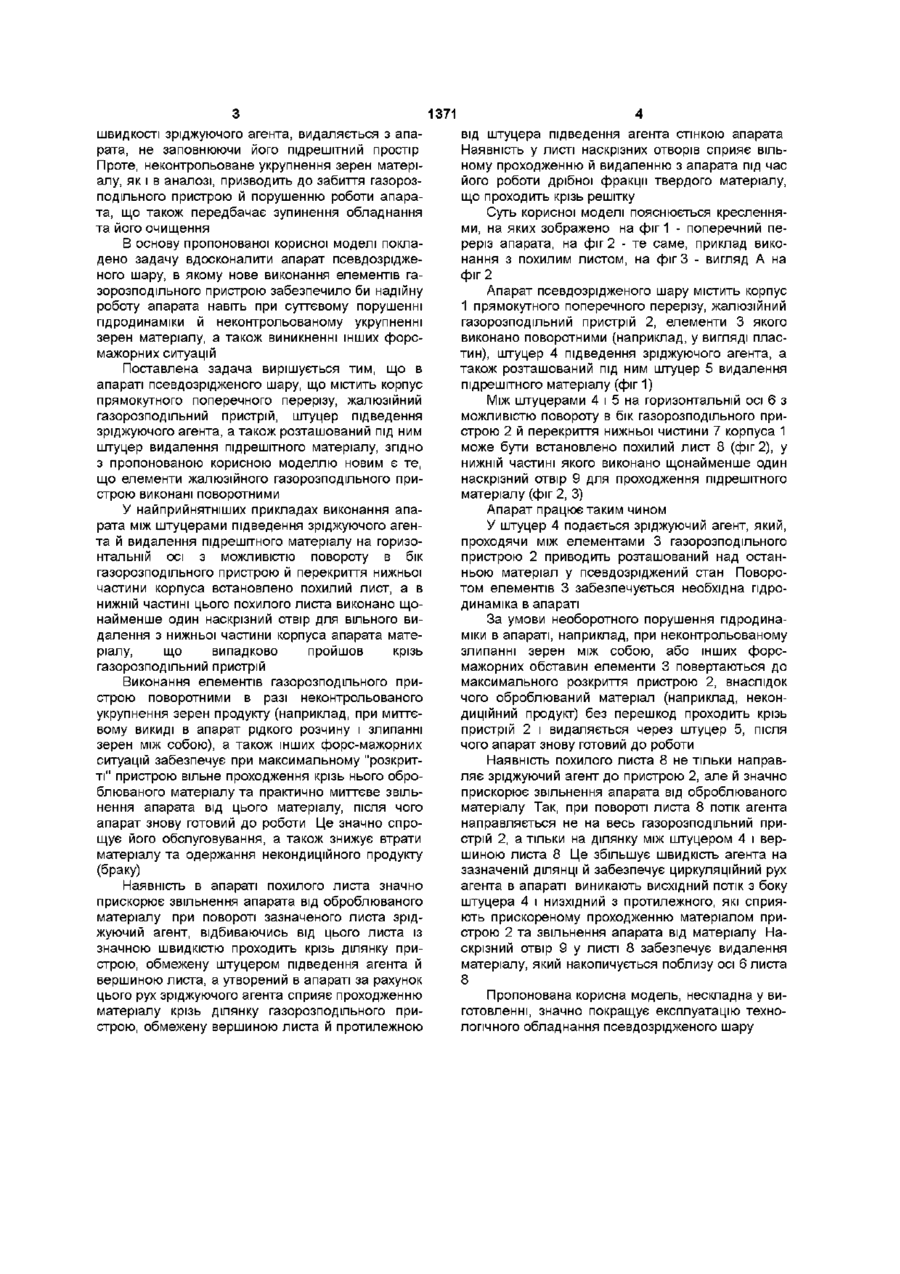

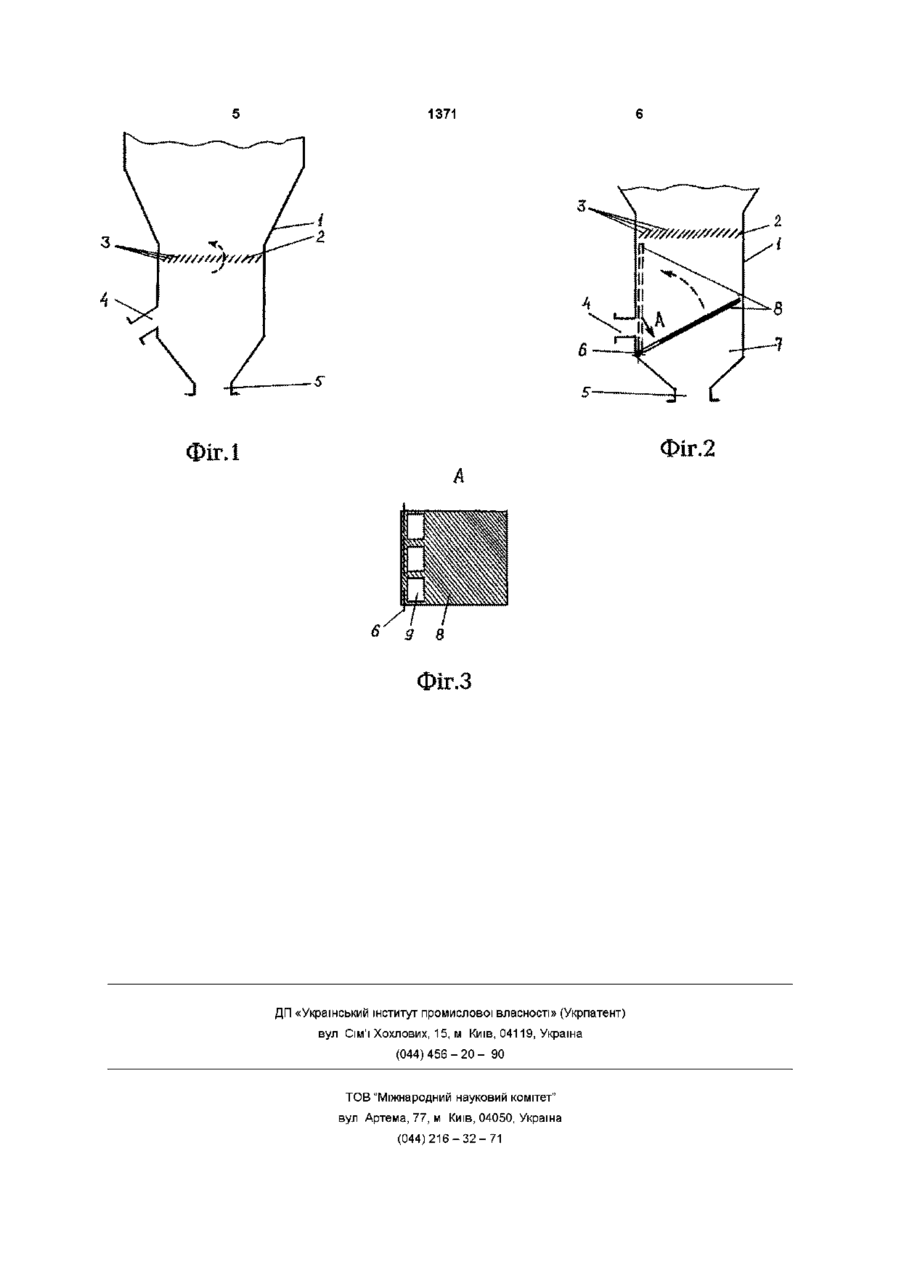

1 Апарат псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, жалюзійний газорозподільний пристрій, штуцер підведення зріджуючого агента, а також розташований під ним штуцер видалення підрешітного матеріалу, який відрізняється тим, що елементи жалюзійного газорозподільного пристрою виконані поворотними 2 Апарат за п 1, який відрізняється тим, що між штуцерами підведення зріджуючого агента й видалення підрешітного матеріалу на горизонтальній осі з можливістю повороту в бік газорозподільного пристрою й перекриття нижньої частини корпуса встановлено похилий лист 3 Апарат за п 2, який відрізняється тим, що в нижній частині похилого листа виконано щонайменше один наскрізний отвір для проходження підрешітного матеріалу Корисна модель належить до гідромеханічного й масообмінного обладнання, а саме до пристроїв для оброблення зернистих і порошкоподібних матеріалів у потоці газового зріджуючого агента і може бути використана в ХІМІЧНІЙ, харчовій, гірничорудній та інших галузях промисловості Одним з основних елементів апаратів псевдозрідженого шару є газорозподільний пристрій, який забезпечує необхідну гідродинаміку оброблюваного матеріалу в апараті Одними же з найпоширеніших газорозподільних пристроїв цих апаратів є перфоровані, колосникові й жалюзійні, які зазвичай відрізняються наявністю наскрізних чи трохи похилих каналів, крізь які за недостатньої швидкості зріджуючого агента просипається оброблюваний матеріал Це призводить не тільки до необоротних втрат останнього, а й виникнення певних труднощів про обслуговування й ремонті обладнання Так, відомий апарат псевдозрідженого шару, що містить корпус прямокутного перерізу, жалюзійний газорозподільний пристрій й розташований на корпусі під зазначеною решіткою штуцер підведення зріджуючого агента [Романков П Г, Рашковская Н Б Сушка во взвешенном состоянии — Л Химия, 1979 — С 134, рис N1-19] Цей апарат забезпечує ефективне оброблення зернистого матеріалу помірної вологості (5 1%), проте за умови підвищеної вологості матеріалу (наприклад, при зневодненні та гранулюванні з розчину) і випадковому порушенні гідродинаміки псевдозрідженого шару можливе неконтрольоване агломерування частинок матеріалу з утворенням агломератів великих розмірів У цьому випадку апарат необхідно негайно зупинити, після чого матеріал вручну вивантажити з надрешітного простору, а газорозподільний пристрій піддати ретельному очищенню, що значно ускладнює обслуговування апарата Також термінове вивантаження матеріалу з апарата необхідно здійснювати за форс-мажорних обставин, наприклад, при припиненні подачі одного чи декількох компонентів при одержанні комплексних гранульованих мінеральних добрив, що може призвести до часткового виділення летких компонентів або оплавлення матеріалу тощо Найбільш близьким за технічною сутністю до пропонованого технічного рішення є апарат псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, жалюзійний газорозподільний пристрій, штуцер підведення зріджуючого агента, а також розташований під ним штуцер видалення підрешітного матеріалу, при цьому елементи газорозподільного пристрою встановлені нерухомо [там же, С 166, рис ІІІ-49] На відміну від аналога, що розглянуто, завдяки наявності штуцера видалення підрешітного матеріалу дрібна фракція, яка проходить крізь елементи газорозподільного пристрою під час зниження 1 СО 1371 швидкості зріджуючого агента, видаляється з апарата, не заповнюючи його підрешітний простір Проте, неконтрольоване укрупнення зерен матеріалу, як і в аналозі, призводить до забиття газорозподільного пристрою й порушенню роботи апарата, що також передбачає зупинення обладнання та його очищення В основу пропонованої корисної моделі покладено задачу вдосконалити апарат псевдозрідженого шару, в якому нове виконання елементів газорозподільного пристрою забезпечило би надійну роботу апарата навіть при суттєвому порушенні гідродинаміки й неконтрольованому укрупненні зерен матеріалу, а також виникненні інших форсмажорних ситуацій Поставлена задача вирішується тим, що в апараті псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, жалюзійний газорозподільний пристрій, штуцер підведення зріджуючого агента, а також розташований під ним штуцер видалення підрешітного матеріалу, згідно з пропонованою корисною моделлю новим є те, що елементи жалюзійного газорозподільного пристрою виконані поворотними У найприйнятніших прикладах виконання апарата між штуцерами підведення зріджуючого агента й видалення підрешітного матеріалу на горизонтальній осі з можливістю повороту в бік газорозподільного пристрою й перекриття нижньої частини корпуса встановлено похилий лист, а в нижній частині цього похилого листа виконано щонайменше один наскрізний отвір для вільного видалення з нижньої частини корпуса апарата матеріалу, що випадково пройшов крізь газорозподільний пристрій Виконання елементів газорозподільного пристрою поворотними в разі не контрольованого укрупнення зерен продукту (наприклад, при миттєвому викиді в апарат рідкого розчину і злипанні зерен між собою), а також інших форс-мажорних ситуацій забезпечує при максимальному "розкритті" пристрою вільне проходження крізь нього оброблюваного матеріалу та практично миттєве звільнення апарата від цього матеріалу, після чого апарат знову готовий до роботи Це значно спрощує його обслуговування, а також знижує втрати матеріалу та одержання некондиційного продукту (браку) Наявність в апараті похилого листа значно прискорює звільнення апарата від оброблюваного матеріалу при повороті зазначеного листа зріджуючий агент, відбиваючись від цього листа із значною швидкістю проходить крізь ділянку пристрою, обмежену штуцером підведення агента й вершиною листа, а утворений в апараті за рахунок цього рух зріджуючого агента сприяє проходженню матеріалу крізь ділянку газорозподільного пристрою, обмежену вершиною листа й протилежною від штуцера підведення агента стінкою апарата Наявність у листі наскрізних отворів сприяє вільному проходженню й видаленню з апарата під час його роботи дрібної фракції твердого матеріалу, що проходить крізь решітку Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поперечний переріз апарата, на фіг 2 - те саме, приклад виконання з похилим листом, на фіг 3 - вигляд А на фіг 2 Апарат псевдозрідженого шару містить корпус 1 прямокутного поперечного перерізу, жалюзійний газорозподільний пристрій 2, елементи 3 якого виконано поворотними (наприклад, у вигляді пластин), штуцер 4 підведення зріджуючого агента, а також розташований під ним штуцер 5 видалення підрешітного матеріалу (фіг 1) Між штуцерами 4 і 5 на горизонтальній осі 6 з можливістю повороту в бік газорозподільного пристрою 2 й перекриття нижньої чистини 7 корпуса 1 може бути встановлено похилий лист 8 (фіг 2), у нижній частині якого виконано щонайменше один наскрізний отвір 9 для проходження підрешітного матеріалу (фіг 2, 3) Апарат працює таким чином У штуцер 4 подається зріджуючий агент, який, проходячи між елементами 3 газорозподільного пристрою 2 приводить розташований над останньою матеріал у псевдозріджений стан Поворотом елементів 3 забезпечується необхідна гідродинаміка в апараті За умови необоротного порушення гідродинаміки в апараті, наприклад, при неконтрольованому злипанні зерен між собою, або інших форсмажорних обставин елементи 3 повертаються до максимального розкриття пристрою 2, внаслідок чого оброблюваний матеріал (наприклад, некондиційний продукт) без перешкод проходить крізь пристрій 2 і видаляється через штуцер 5, після чого апарат знову готовий до роботи Наявність похилого листа 8 не тільки направляє зріджуючий агент до пристрою 2, але й значно прискорює звільнення апарата від оброблюваного матеріалу Так, при повороті листа 8 потік агента направляється не на весь газорозподільний пристрій 2, а тільки на ділянку між штуцером 4 і вершиною листа 8 Це збільшує швидкість агента на зазначеній ДІЛЯНЦІ Й забезпечує циркуляційний рух агента в апараті виникають висхідний потік з боку штуцера 4 і низхідний з протилежного, які сприяють прискореному проходженню матеріалом пристрою 2 та звільнення апарата від матеріалу Наскрізний отвір 9 у листі 8 забезпечує видалення матеріалу, який накопичується поблизу осі 6 листа 8 Пропонована корисна модель, нескладна у виготовленні, значно покращує експлуатацію технологічного обладнання псевдозрідженого шару 1371 Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
