Регулюєма фрикційна муфта для приводних елементів, зв’язаних, а саме, з карданними валами приводів сільськогосподарських машин з валом відбору потужності трактору

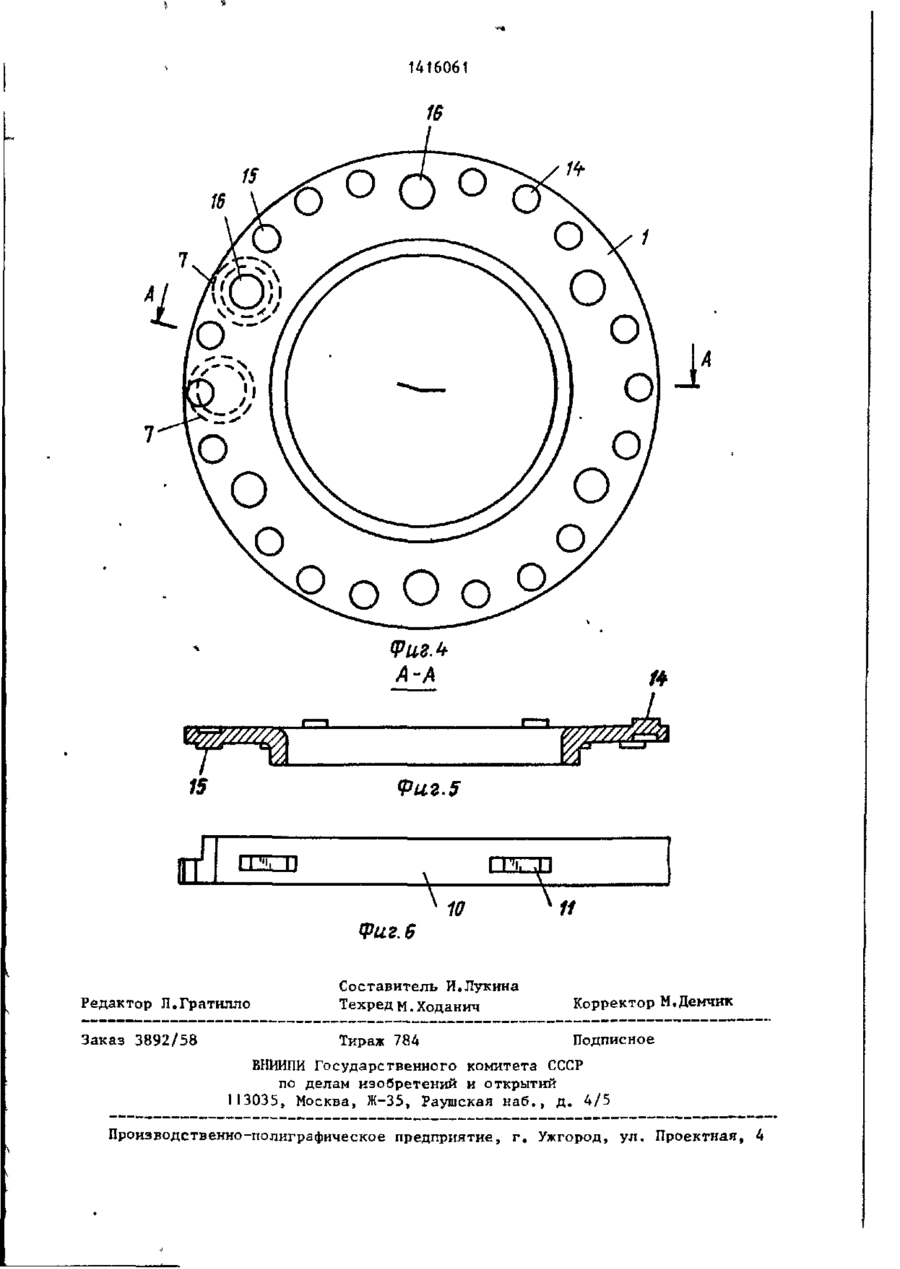

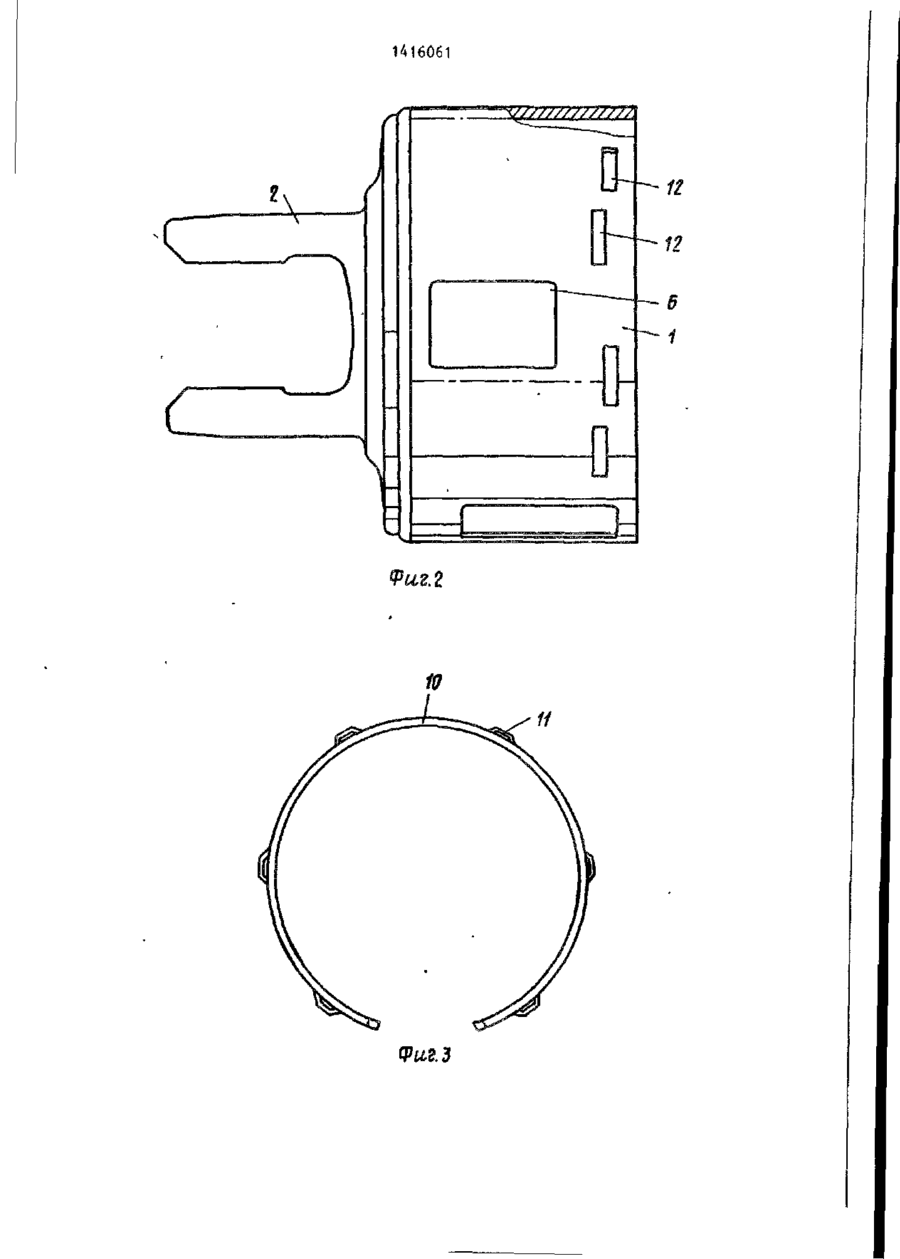

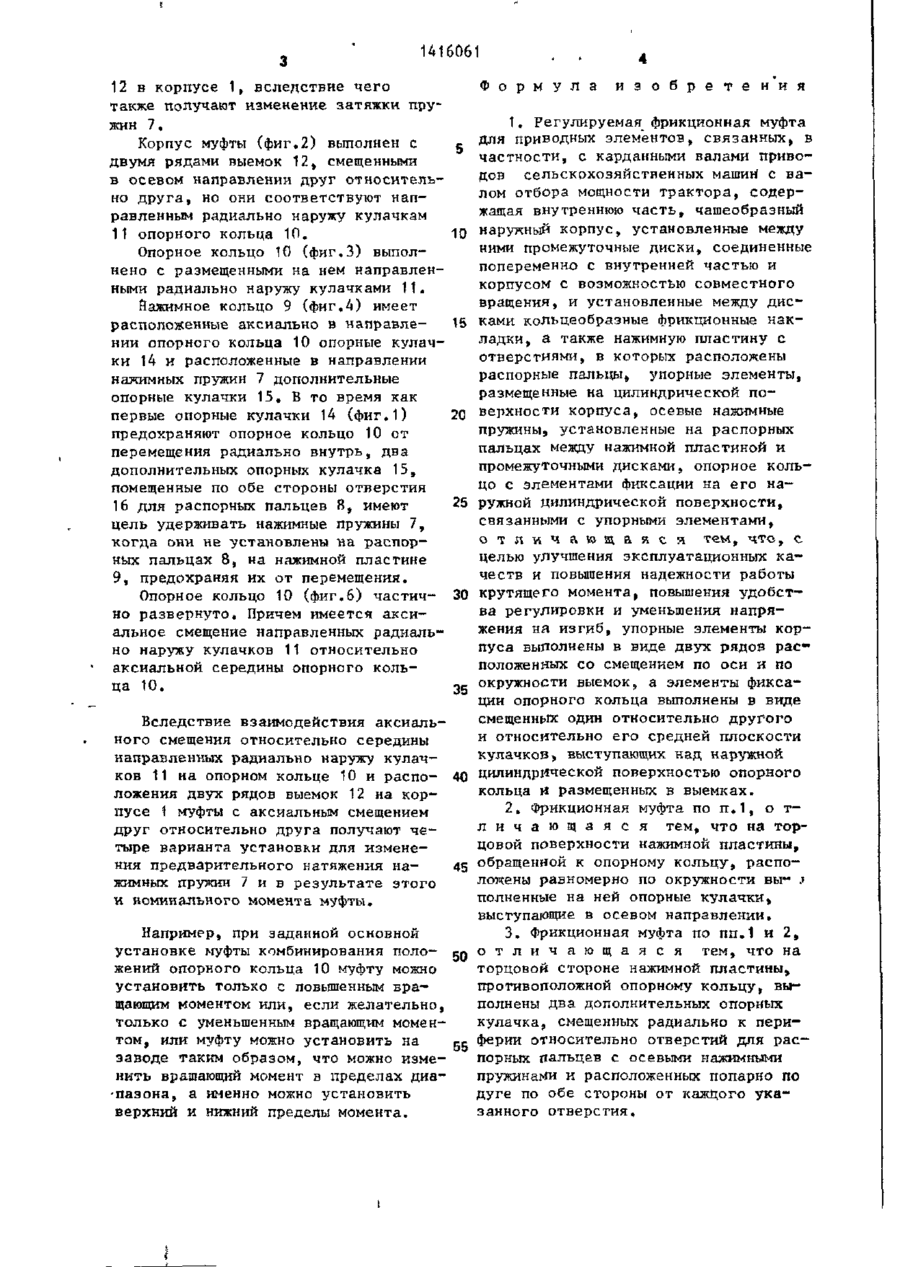

Изобретение относится к машиностроению, в частности к регулируемым фрикционным муфтам для приводных элементов, связанных с карданными валами приводов сельскохозяйственных машин с валом отбора мощности трактора. Цель - улучшение эксплуатационных качеств и повышение надежности работы путем стабилизации номинального крутящего момента, по кташ?^ 1416061 выгоение удобства регулировки и уменьшение напряжения на изгиб. Для этого муАта содержит вращающийся корпус 1, соединенный с карданным валом. Фрикционные промежуточные диски 3 попеременно соединены с корпусом 1 и с внутренней частью А муфты с возможностью совместного вращения и относительно осевого перемещения. Осевые нажимные пружины 7 установлены на распорных пальцах 8 с гайками 13 для регулировки их усилия. Нажимная пластина 9 опирается на опорное кольцо 10 с выступающими над его наружной цилиндрической поверхностью кулачка ми 1 1 . Последние входят в выемки 12. Выемки 12 и кулачки 11 смещены друг относительно друга и относительно середины опорного кольца 10. На торце нажимной пластины 9 со стороны опорного кольца 10 выполнены опорные кулачки 14, а на другом торце - два дополнительных опорных кулачка. Они расположены по дуге -.ог^рно по обе стороны отверстия Т6. Муфту можно настроить на варианты крутящего момента: только максимальный, только минимальный и в пределах ограниченного диапазона величин момента, 2 з.п. ф-лы, 6 ил, f Изобретение относится к машиностроению, а именно к фрикционной муфте для приводных элементов, в частности связанных с карданными ва- 5 лами приводов сельскохозяйственных машин с валом отбора мощности трактора. Целью изобретения является улучшение эксплуатационных качеств и JQ повышение надежности работы путем стабилизации номинального крутящего момента, повышение удобства регулировки и уменьшение напряжения на изгиб. 15 На фиг.1 дана регулируемая муфта, продольный разрез * на фиг.2 - то же, вид сверху корпуса муфты; на фиг.З то же, вид сверху промежуточного кольца; на фиг.4 - то же, вид сверху 20 нажимной пластины; на фиг.5 - разрез А-А на фиг.4; на фиг.6 - развертка опорного кольца, частичный вид. I 25 Регулируемая фрикционная муфта (фиг,1) состоит из корпуса 1, установленного с возможностью вращения. Шарнирная вилка 2 соединена с корпусом 1 для совместного вращения с це30 лью передачи вращающего момента через карданный вал. Промежуточные диски 3 попеременно соединены с корпусом 1 и с внутренней частью h муфты для совместного вращения, но с возможностью относительно осевого переме- 35 щения. Между отдельными промежуточными дисками 3 установлены кольцеобразные фрикционные накладки 5. Промежуточные диски 3, соединенные прочно для совместного вращения с корпусом 1 имеют направление в окнах 6 корпуса 1. Осевые нажимные пружины 7, обусловливающие нормальную силу, вызывающую вращающий момент, частично установлены на распорных кольцах 8 и опираются с одной стороны на фрикционный диск 3, а с другой стороны на нажимную пластину 9. Нажимная пластина 9 опирается с открытой стороны корпуса 1 на опорное кольцо 10, снабженное выступающими радиально над его наружной цилиндрической поверхностью кулачками 11, которые входят в соответствующие выемки 12 в корпусе 1 муфты. Для обеспечения изменения заданной установки муфты предусмотрены гайки 13 на распорных пальцах 8, при помощи которых нажимные пружины 7 могут сжимать посредством нажимной пласти- • ны 9 с таким усилием, что опорное кольцо 10 можно вынимать из его предохранительного положения и вновь можно его вставлять либо в перевернутом положении, вследствие чего получают изменение затяжки пружин 7 из-за смещения направленных радиально наружу кулачков 11 относительно середины, либо в другой ряд выемок 1416061 12 в корпусе 1, вследствие чего также получают изменение затяжки пружин 7. Корпус муфты (фиг.2) выполнен с двумя рядами выемок 12, смещенными в осевом направлении друг относительно друга, но они соответствуют направленным радиально наружу кулачкам 11 опорного кольца 10, Опорное кольцо 10 (фиг.З) выполнено с размещенными на нем направленными радиально наружу кулачками 11. Йажимное кольцо 9 (фиг,4) имеет расположенные аксиально в направлении опорного кольца 10 опорные кулачки 14 и расположенные в направлении нажимных пружин 7 дополнительные опорные кулачки 15. В то время как первые опорные кулачки 14 (фит.1) предохраняют опорное кольцо 10 от перемещения радиально внутрь, два дополнительных опорных кулачка 15, помещенные по обе стороны отверстия 16 для распорных пальцев 8, имеют цель удерживать нажимные пружины 7, когда они неустановлены на распорных пальцах 8, на нажимной пластине 9, предохраняя их от перемещения. Опорное кольцо 10 (фиг,6) частично развернуто. Причем имеется аксиальное смещение направленных радиально наружу кулачков 11 относительно аксиальной середины опорного кольца 10. Ф о р м у л а 10 15 20 25 30 „с Вследствие взаимодействия аксиального смещения относительно середины направленных радиально наружу кулачков 11 на опорном кольце 10 и распо- 40 ложения двух рядов выемок 12 на корпусе 1 муфты с аксиальным смещением друг относительно друга получают четыре варианта установки для измене45 ния предварительного натяжения нажимных пружин 7 и в результате этого и номинального момента муфты. Например, при заданной основной установке муфты комбинирования поло- ел жений опорного кольца 10 муфту можно установить только с повышенным вращающим моментом или, если желательно, только с уменьшенным вращающим моментом, или муфту можно установить на 5 5 заводе таким образом, что можно изменить врашающий момент в пределах диа-пазона, а именно можно установить верхний и нижний пределы момента. и з о б р е т е н и я 1. Регулируемая фрикционная муфта для приводных элементов, связанных, в частности, с карданными валами приводов сельскохозяйственных машин1 с валом отбора мощности трактора, содержащая внутреннюю часть, чашеобразный наружный корпус, установленные между ними промежуточные диски, соединенные попеременно с внутренней частью и корпусом с возможностью совместного вращения, и установленные между дисками кольцеобразные фрикционные накладки, а также нажимную пластину с отверстиями, в которых расположены распорные пальцы, упорные элементы, размещенные на цилиндрической поверхности корпуса, осевые нажимные пружины, установленные на распорных пальцах между нажимной пластиной и промежуточными дисками, опорное кольцо с элементами фиксации на его наружной цилиндрической поверхности, связанными с упорными элементами, о т л и ч а ю щ а я с я тем, что, с целью улучшения эксплуатационных качеств и повышения надежности работы крутящего момента, повышения удобства регулировки и уменьшения напряжения на изгиб, упорные элементы корпуса выполнены в виде двух рядов рас" положенньїх со смещением по оси и по окружности выемок, а элементы фиксации опорного кольца выполнены в виде смещенных один относительно другого и относительно его средней плоскости кулачков, выступающих над наружной цилиндрической поверхностью опорного кольца И размещенных в выемках. 2. Фрикционная муфта по п,1, о т л и ч а ю щ а я с я тем, что на торцовой поверхности нажимной пластины, обращенной к опорному кольцу, расположены равномерно по окружности вы- . і полненные на ней опорные кулачки, выступающие в осевом направлении. 3. Фрикционная муфта по пп.1 и 2, о т л и ч а ю щ а я с я тем, что на торцовой стороне нажимной пластины, противоположной опорному кольцу, выполнены два дополнительных опорных кулачка, смещенных радиально к периферии относительно отверстий для распорных пальцев с осевыми нажимными пружинами и расположенных попарно по дуге по обе стороны от каждого указанного отверстия. 1416061 .2 1416061 16 15 16 і PU8A A-A Г" T f/ 15 I 1 у///////%*нА Фиг.5 11 1 Ї I'l. .11 \ Фиг. 6 10 \ 11 Редактор Л.Гратилло Составитель И.Лукина Техред М.Ходанич Корректор М.Демчик Заказ 3892/58 Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
