Пристрій паропостачання пароежекторного вакуумного насосу

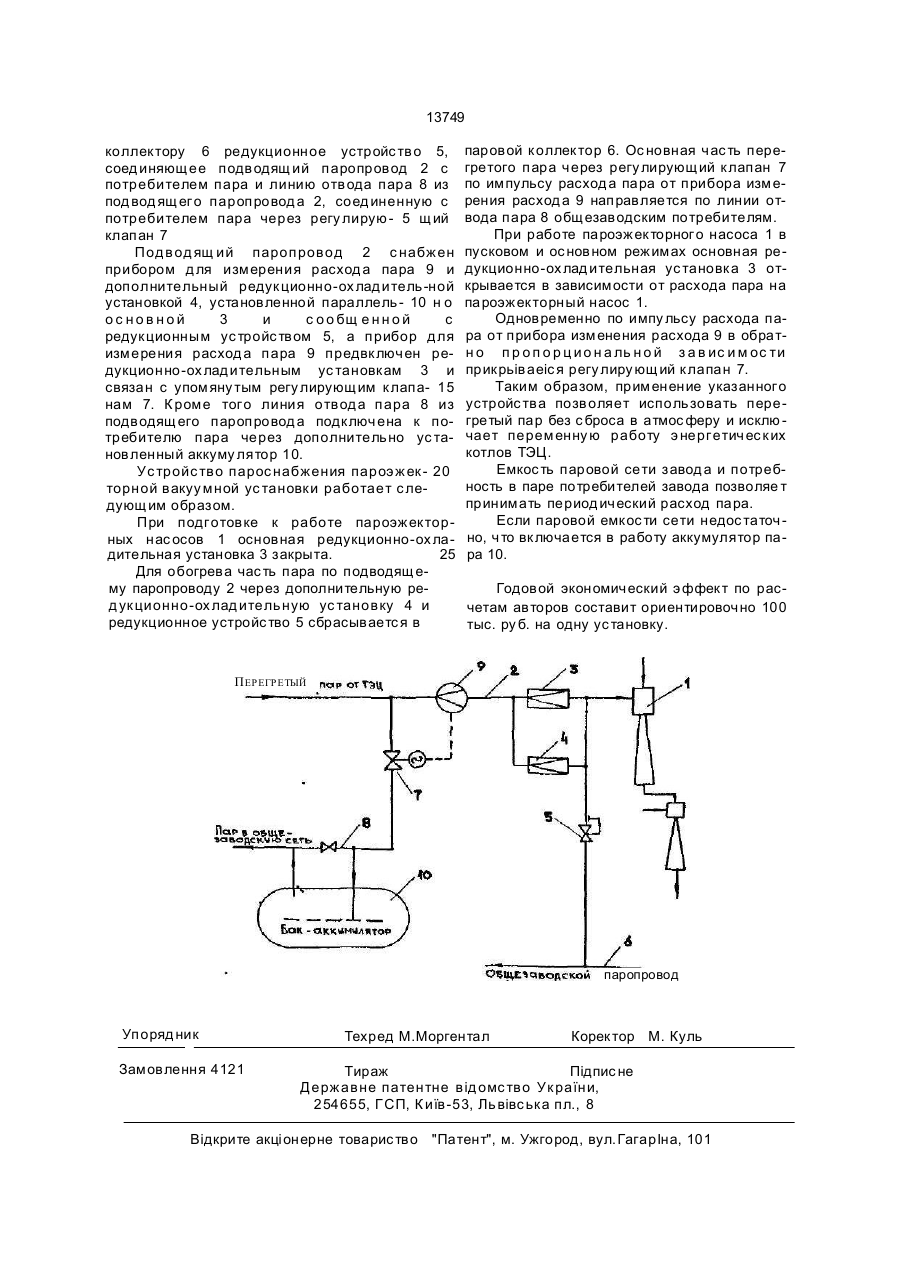

1. Устройство пароснабжения парозжекторного вакуумного насоса, содержащее пароэжекторные нас осы, подключенные подводящим паропроводом через основную редукционно-охладительную установку к па ровому коллектору, редукционное устройство, соединяющее подводящий паропровод с потребителем пара и линию отвода пара из парового коллектора, соединенную с потребителем пара через регулирующий клапан, о т л и ч а ю щ е е с я тем, что подводящий паропровод снабжен прибором для измерения расхода пара и дополнительной редукционно-охладительной установкой, установленной параллельно основной и сообщенной с редукционным устройством, а прибор для измерения расхода пара предвключен редукционно-охладительным установкам и связан с упомянутым регулирующим клапаном. 2. Устройство по п.1, отличающеес я тем, что линия отвода пара из парового коллектора подключена к потребителю пара через дополнительно установленный аккумулятор. С > w Изобретение относится к теплоэнергетике и может быть использовано в черной и цветной металлургии в частности при резкопеременной работе пароэжекторного насоса в установках вакуумирования металла. Наиболее близким' техническим решением является устройство пароснабжения пароэжекторного насоса, включающее парозжекторные насосы, подключенные подводящим паропроводом через редукционно-охладительнуюустановку к паровому коллектору, а также редукционное устройство, соединяющее подводящий паропровод с потребителем пара из парового коллектора с регулирующим клапаном [1]. Однако указанное устройство не обеспечивает работу в переменном режиме. Кроме того, в указанной схеме имеют место значительные колебания давления пара. В связи с работой указанного устройства на низких параметрах пара и небольших расходах (поддерживание вакуума в конденсаторе тепловой электростанции) устройство не может быть использовано для пароэжекторных установок промышленного назначения. Устройство пароснабжения пароэжекторного насоса содержит пароэжекторные насосы 1, подключенные подводящим паропроводом 2 через основную редукционноохладительную установку 3 к паровому о О 13749 коллектору 6 редукционное устройс тво 5, соед иняющее подводящ ий паропровод 2 с потребителем пара и линию отвода пара 8 из под вод ящ его паропровод а 2, соед иненную с потребителем пара через регу лирую - 5 щий клапан 7 Подвод ящ ий паропровод 2 с набжен прибором д ля измерения расход а пара 9 и дополнительный редукционно-ох лад итель-ной установкой 4, установленной параллель - 10 н о ос новной 3 и с о о бщ е н н о й с редукционным ус тройс твом 5, а прибор д ля измерения расход а пара 9 предвключен редукционно-ох лад ительным ус тановкам 3 и связан с упомяну тым регу лирующим клапа- 15 нам 7. К роме того линия отвод а пара 8 из подводящ его паропровод а подключена к потребителю пара через дополнительно ус тановленный аккуму лятор 10. Ус тройс тво парос набжения пароэ жек - 20 торной вакуу мной ус тановки работает с ледующ им образом. При подготовке к работе пароэжекторных нас осов 1 основная редукционно-ох ладительная установка 3 закрыта. 25 Для обогрева час ть пара по подводящ ему паропроводу 2 через дополнительную ред укционно-ох лад ительную ус тановку 4 и редукционное устройс тво 5 сбрасываетс я в паровой коллектор 6. Ос новная час ть перегретого пара через регу лирующий клапан 7 по импульсу расход а пара от прибора измерения расход а 9 направляется по линии отвода пара 8 общезаводским потребителям. При работе пароэжекторного насоса 1 в пусковом и ос новном режимах основная редукционно-ох лад ительная ус тановка 3 открывается в зависимости от расхода пара на пароэжекторный насос 1. Одновременно по импу льсу расхода пара от прибора изменения расхода 9 в обратн о п р о п о р ц и о н а ль н о й з а в ис и м ос ти прикрьіваеіс я регу лиру ющий клапан 7. Таким образом, применение указанного устройс тва позволяет использовать перегретый пар без с броса в атмос феру и исклю чает переменну ю работу э нергетичес ких котлов ТЭЦ. Емкос ть паровой сети завод а и потребность в паре потребителей завода позволяе т принимать период ический расход пара. Если паровой емкос ти сети недос таточ но, что включается в работу аккумулятор пара 10. Годовой экономический э ффект по расчетам авторов составит ориентировочно 100 тыс. ру б. на одну ус тановку. ПЕР ЕГР ЕТЫЙ паропровод Упоряд ник Замовлення 4121 Техред М.Моргентал Коректор М. Куль Тираж Підпис не Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Львівс ька пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. ГагарІна, 101
